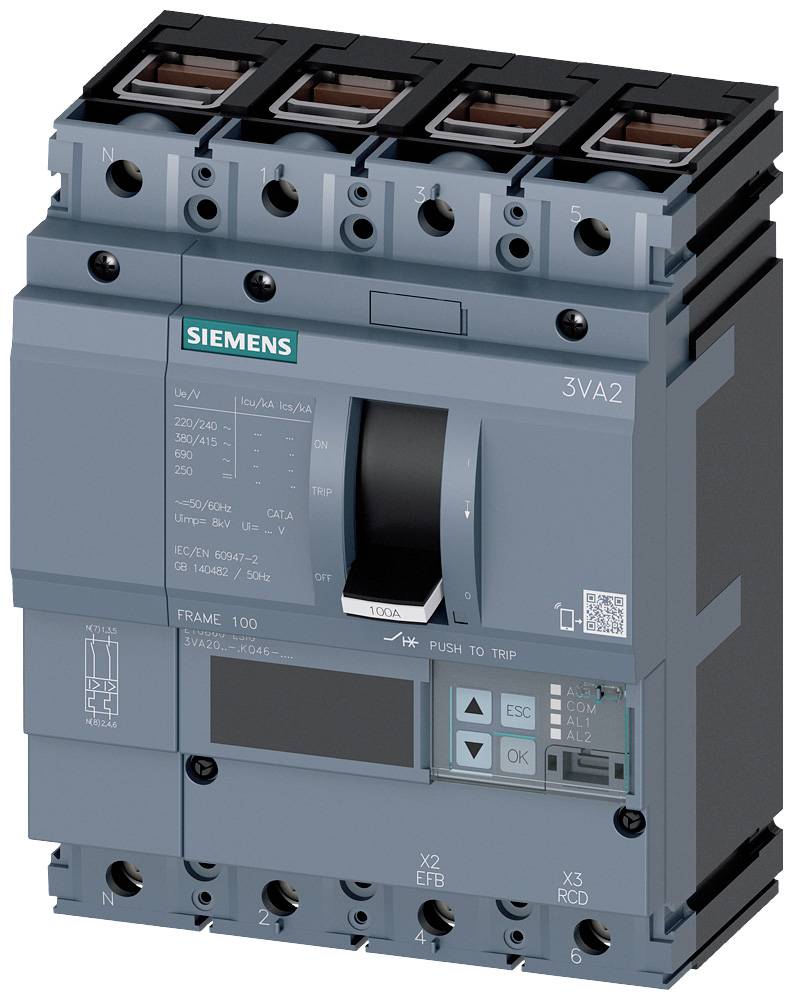

Siemens 3VA2010-6KQ46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
močnostno stikalo
Nastavitveno območje toka (maks.)
100 A
Priključek
sponka
Vrsta
3VA2010-6KQ46-0AA0
Nastavitveno območje toka (min.)
40 A
Podatkovni list izdelka (PDF)
Število
Skupaj (1885,00 € / Kos)
1885,00 €
z DDV
Poudarki in podrobnosti
Siemens 3VA2010-6KQ46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 140 x 181 x 86 mm
Dodatne informacije
Tehnične specifikacije
- Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 14000 Izolacijska napetost: 800 V Izguba moči: 13,5 W Teža: 3,15 kg
- Vrsta izdelka
močnostno stikalo
- Vrsta
3VA2010-6KQ46-0AA0
- Nastavitveno območje toka (min.)
40 A
- Nastavitveno območje toka (maks.)
100 A
- Nastavitveno območje (tok)
40 - 100 A
- Število polov
4-polni
- Preklopna napetost (maks.)
690 V/AC
- Namestitev
fiksna instalacaija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Razred preklopne zmogljivosti
H
- Priključek
sponka
IP40
- Globina
86 mm
- Širina
140 mm
- Višina
181 mm
- Mere

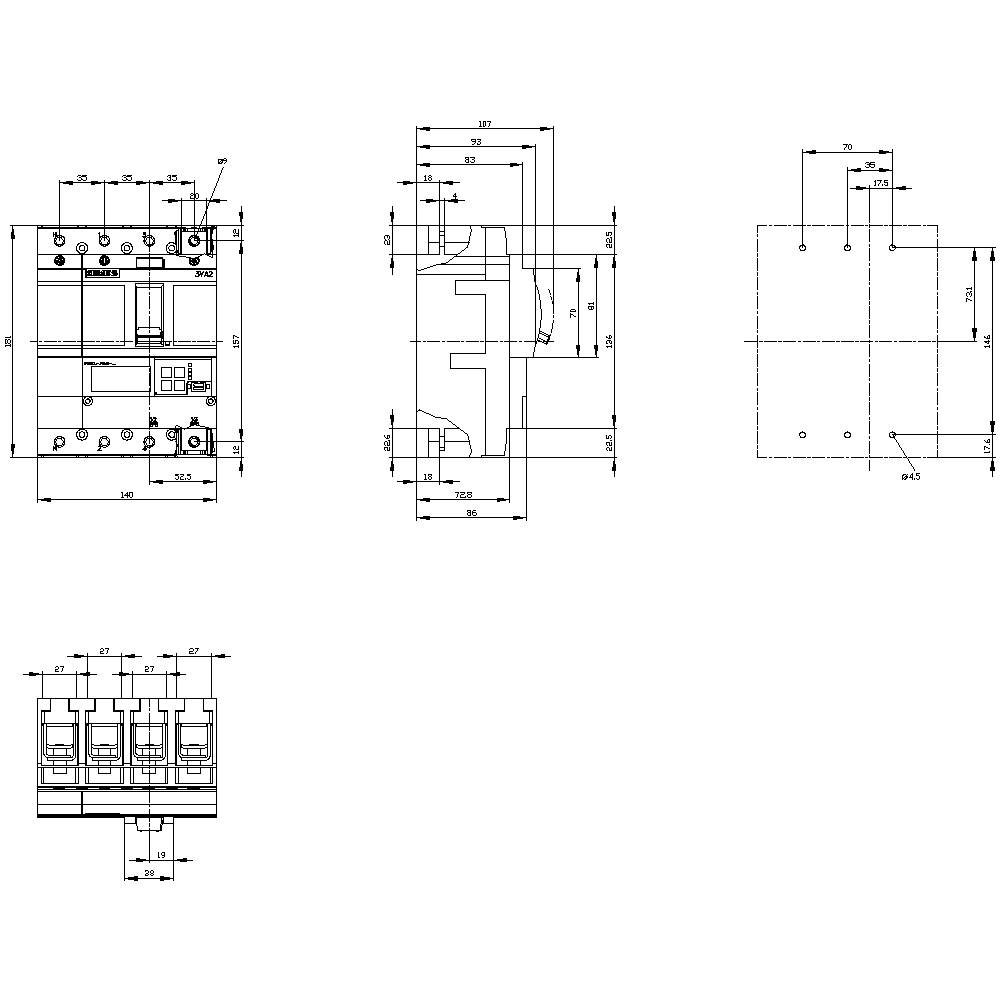

(Š x V x G) 140 x 181 x 86 mm
- Vsebina
1 kos
- Skladnost z RoHS
Ja
0
0
100 A
4
40-100 A
0
690-690 V
13.5 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
FALSE
85 kA
60-1000 A
150-1200 A
TRUE
TRUE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1723677 Siemens 3VA2010-6KQ46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69
Tehnični podatki 1723677 Siemens 3VA2010-6KQ46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1723677 Siemens 3VA2010-6KQ46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69
Opis
Odklopnik 3VA2 IEC Frame 100 Razred preklopne zmogljivosti H Icu = 85kA @ 415V 4-polna, zaščita sistema ETU860, LSIG, In = 100A Zaščita pred preobremenitvijo Ir = 40A ... 100A Zaščita kratkega stika Isd = 0.6..10x In, Ii = 1.5 .. 12x V N-žični zaščitni nastavljivi (izklop, do 100%) zaščita Zemljinih napak, lahko izklopite Ig = 0,2 ... 1 x In = tg = 0,05-0,8s Priključna sponka 3VA2 odklopni odklopnik s serijo ETU 8 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 5. Glede na velikost: nazivni tok 25 A.630 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Ima vgrajen zaslon za izmerjeno vrednost. 9. Vgrajena merilna funkcija in izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 10. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
