Siemens 3VA2110-5MQ36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40

Industrijski odklopnik Siemens z modelno številko 3VA2. Vidni so stikalo, zaslon in priključki.

Slika je simbolična

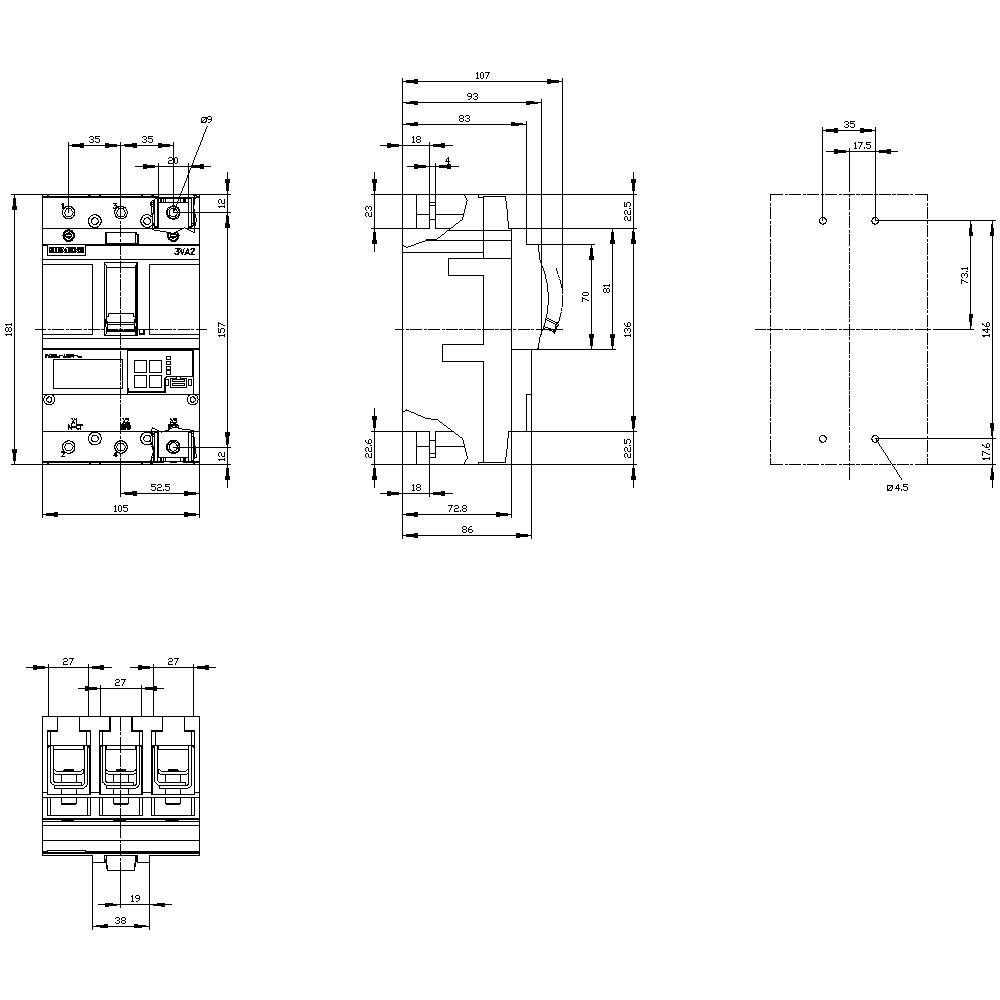

Tehnična risba električnega stikala s podrobnimi merami in pogledi od spredaj, s strani in od zgoraj.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

100 A

Priključek

sponka

Vrsta

3VA2110-5MQ36-0AA0

Nastavitveno območje toka (min.)

40 A

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (1249,00 € / Kos)

1249,00 €

z DDV

Samo 71,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita motorja Mehanska življenjska doba: 20000 Električna življenjska doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 10 W Teža: 2,4 kg

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2110-5MQ36-0AA0

Nastavitveno območje toka (min.): 40 A

Nastavitveno območje toka (maks.): 100 A

Nastavitveno območje (tok): 40 - 100 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: M

Priključek: sponka

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 181 mm

Mere: (Š x V x G) 105 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 100 A

: 3

: 40-100 A

: 0

: 690-690 V

: 10 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 55 kA

: 120-1500 A

: 300-1500 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1723501 Siemens 3VA2110-5MQ36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1723501 Siemens 3VA2110-5MQ36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69

Opis

Izklopna zaščita IVA = 55kA @ 415V 3-polna zaščita motorja ETU860M, LSIG, In = 100A Zaščita pred preobremenitvijo Ir = 40A ... 100A Zaščita kratkega stika Isd = 1,2..15x In, Ii = 3..15x In Zaščita zemeljskih napak je mogoče izklopiti Ig = 0,2 ... 1 x V, tg = 0,05-0,8 s Priključni priključek 3VA2 odklopni odklopnik s serijo ETU 8 za zaščito motorja. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito motorja. 3. Stikalo za zaščito motorja za zaščito električnih motorjev pred kratkim stikom in preobremenitvijo. 4. Na voljo kot 3-pinska različica. 5. Glede na velikost: Nazivni obratovalni tok 25 A ... 500 A. 6. Preklopna zmogljivost 55kA in 110kA pri 415 V. 7. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 8. Serija ima elektronsko prekoračitev. 9. Ima vgrajen zaslon za izmerjeno vrednost. 10. Vgrajena merilna funkcija in izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 11. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
