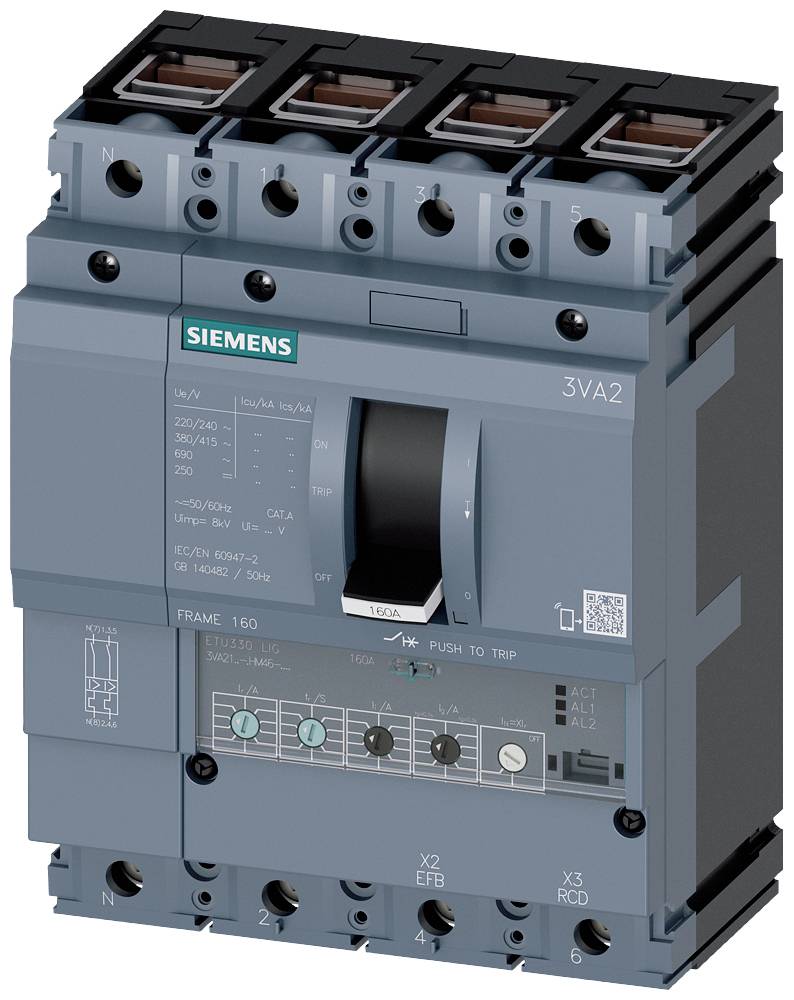

Siemens 3VA2110-6HM46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
močnostno stikalo
Nastavitveno območje toka (maks.)
100 A
Priključek
sponka
Vrsta
3VA2110-6HM46-0AA0
Nastavitveno območje toka (min.)
40 A
Podatkovni list izdelka (PDF)
Število
Skupaj (1215,00 € / Kos)
1215,00 €
z DDV
Poudarki in podrobnosti
Siemens 3VA2110-6HM46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 140 x 181 x 86 mm
Dodatne informacije
Tehnične specifikacije
- Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 10 W Teža: 3,13 kg
- Vrsta izdelka
močnostno stikalo
- Vrsta
3VA2110-6HM46-0AA0
- Nastavitveno območje toka (min.)
40 A
- Nastavitveno območje toka (maks.)
100 A
- Nastavitveno območje (tok)
40 - 100 A
- Število polov
4-polni
- Preklopna napetost (maks.)
690 V/AC
- Namestitev
fiksna instalacaija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Razred preklopne zmogljivosti
H
- Priključek
sponka
IP40
- Globina
86 mm
- Širina
140 mm
- Višina
181 mm
- Mere

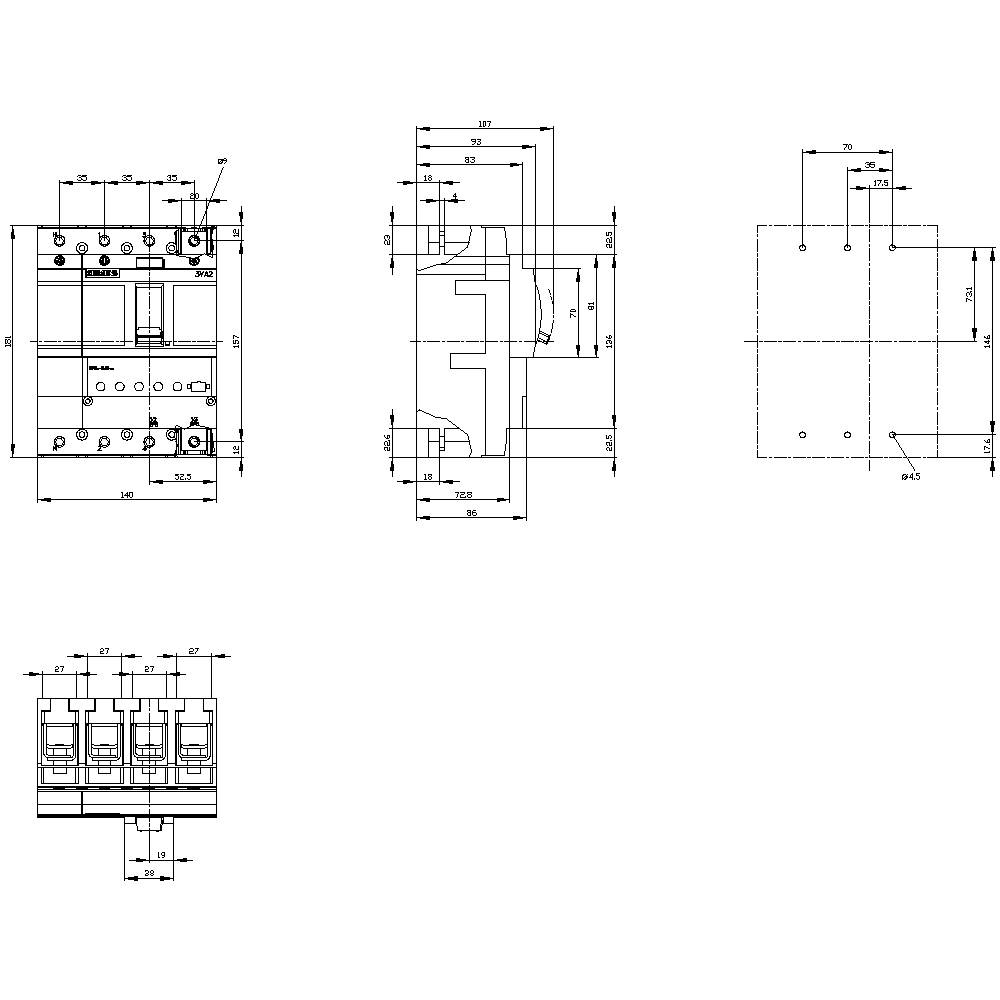

(Š x V x G) 140 x 181 x 86 mm
- Vsebina
1 kos
- Skladnost z RoHS
Ja
0
0
100 A
4
40-100 A
0
690-690 V
10 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
FALSE
85 kA
150-1200 A
TRUE
TRUE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1723793 Siemens 3VA2110-6HM46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1723793 Siemens 3VA2110-6HM46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 - 100 A Preklopna napetost (maks.): 69
Opis
Zaščita pred preobremenitvijo I = 40A ... 100A Zaščita kratkega stika Ii = 1,5 ... 12 x Nastavljiva v zaščiti N-žice (IZKLOPLJENO) , 50%, 100%) Zaščita zemljine napake Ig = 0,2 ... 1 x In = tg = 0,1 / 0,3 s priključkom Priključni priključek 3VA2 z avtomatskim odklopnikom s serijo ETU 3 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja, odvisno od ETU. 3. Na voljo kot 3- in 4-polna različica. 4. Glede na velikost: Nazivni tok 25 A ... 630 A. 5. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
