Siemens 3VA2116-6KQ36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63

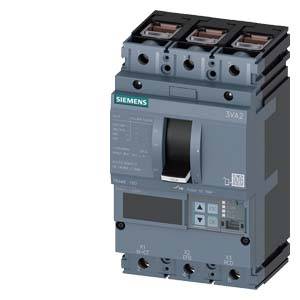

Sivo-črni Siemensov odklopnik, model 3VA2, z stikalom in priključki zgoraj in spodaj.

Slika je simbolična

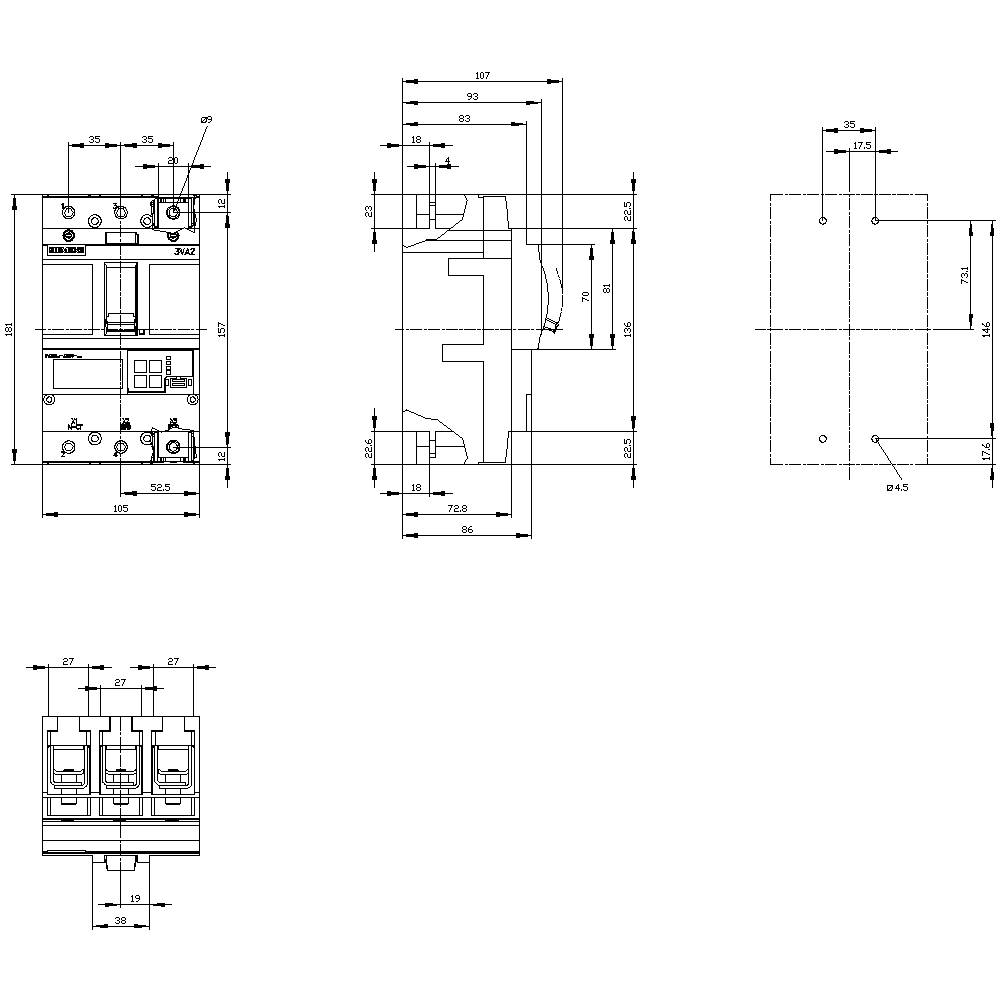

Tehnična risba električnega stikala z več pogledi: sprednji, stranski in pogled od zgoraj, vključno z merami.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

160 A

Priključek

sponka

Vrsta embalaže

Piece

Vrsta

3VA2116-6KQ36-0AA0

Podatkovni list izdelka (PDF)

Dostava pon, 23.11.

Število

kos - zaloga Nemčija

Skupaj (2045,00 € / Kos)

2045,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 25,5 W Teža: 2,45 kg Mehanska življenjska doba: 20000 Električna življenjska doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2116-6KQ36-0AA0

Nastavitveno območje toka (min.): 63 A

Nastavitveno območje toka (maks.): 160 A

Nastavitveno območje (tok): 63 - 160 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija 3VA

Primerno za znamko: Siemens

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: H

Izvedba nadtokovnega sprožnika: ETU860

Priključek: sponka

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 181 mm

Mere: (Š x V x G) 105 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 160 A

: 3

: 0

: 25.5 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 85 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Vrsta embalaže

Nastavitveno območje toka (min.)

Siemens 3VA1010-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1736957

100 A

močnostno stikalo

Piece

100 A

Siemens 3RA6890-0BA adapter za močnostno stikalo 1 kos Nastavitveno območje (tok): 25 A (max) Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 26 x 23 mm Piece

Št. izdelka:1737263

25 A

adapter za močnostno stikalo

Piece

Siemens 3VA1010-3ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737507

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737605

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1737861

100 A

močnostno stikalo

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737862

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737881

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737920

100 A

močnostno stikalo

100 A

Siemens 3VA1020-2ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1737935

20 A

močnostno stikalo

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1739826

20 A

močnostno stikalo

20 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743291 Siemens 3VA2116-6KQ36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743291 Siemens 3VA2116-6KQ36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69

Opis

Odklopnik 3VA2 IEC Okvir 160 Razred preklopne zmogljivosti H Icu = 85kA @ 415V 3-polna, zaščita sistema ETU860, LSIG, In = 160A Zaščita pred preobremenitvijo Ir = 63A ... 160A Zaščita kratkega stika Isd = 0,6..10x In, Ii = 1,5 .. 10x V zaščiti N-vodnika po izbiri z zunanjim tokovnim transformatorjem je možno izklopiti do 160% zaščite pred zemeljskimi napakami Ig = 0,2 ... 1 x V, tg = 0,05-0,8 s Priključni priključek 3VA2 odklopni odklopnik s serijo ETU 8 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 5. Glede na velikost: nazivni tok 25 A.630 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Ima vgrajen zaslon za izmerjeno vrednost. 9. Vgrajena merilna funkcija in izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 10. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
