Siemens 3VA2116-7HN46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63

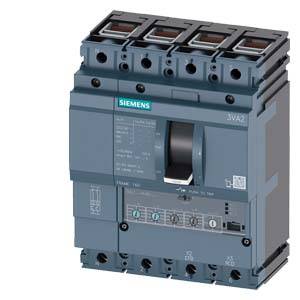

Siemensov zaščitni odklopnik sive barve, model '3VA2', prikazuje tehnične specifikacije in mehanizem stikala.

Slika je simbolična

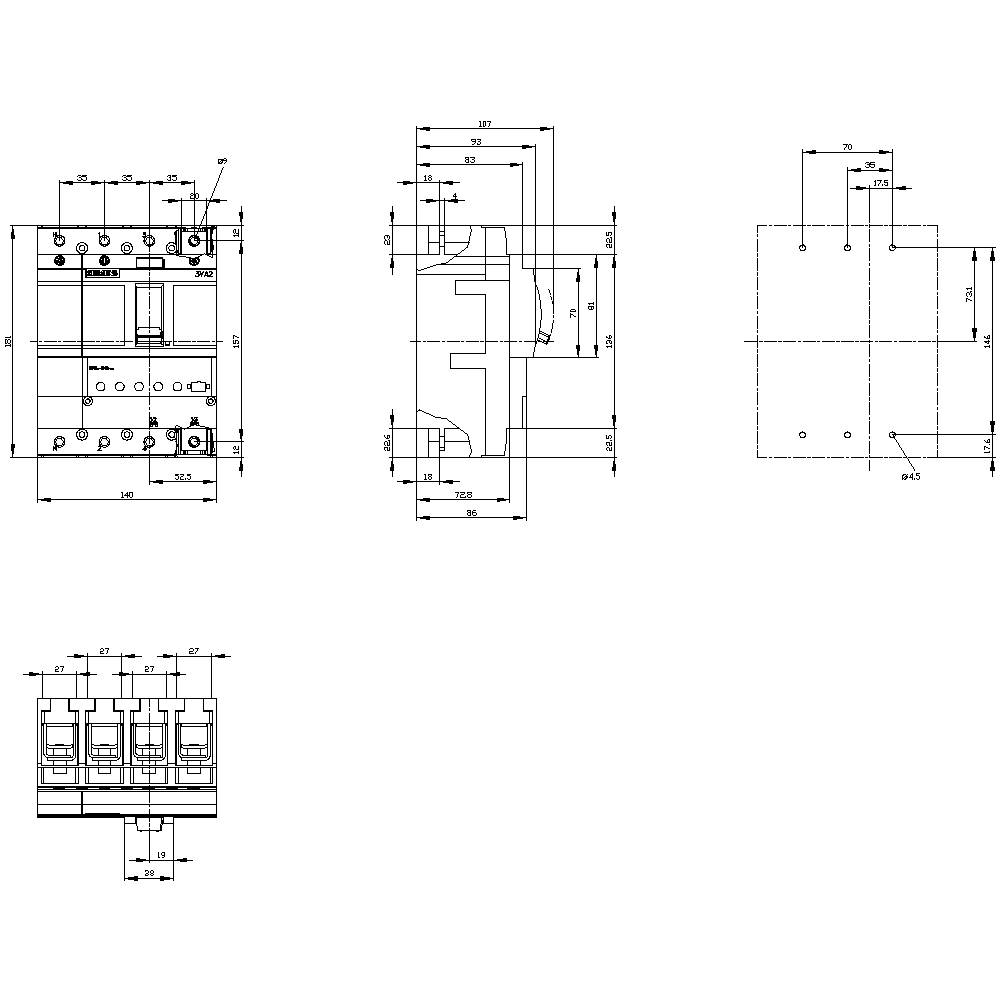

Tehnična risba električnega stikala s štirimi pogledi, prikazuje mere in položaje komponent za namestitev.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

160 A

Priključek

sponka

Vrsta embalaže

Piece

Vrsta

3VA2116-7HN46-0AA0

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (1749,00 € / Kos)

1749,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 25,5 W Teža: 3,13 kg Mehanska življenjska doba: 20000 Električna doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2116-7HN46-0AA0

Nastavitveno območje toka (min.): 63 A

Nastavitveno območje toka (maks.): 160 A

Nastavitveno območje (tok): 63 - 160 A

Število polov: 4-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija 3VA

Primerno za znamko: Siemens

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: C

Izvedba nadtokovnega sprožnika: ETU350

Priključek: sponka

: IP40

Globina: 86 mm

Širina: 140 mm

Višina: 181 mm

Mere: (Š x V x G) 140 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 160 A

: 4

: 0

: 25.5 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 110 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Vrsta embalaže

Nastavitveno območje toka (min.)

Siemens 3VA1010-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1736957

100 A

močnostno stikalo

Piece

100 A

Siemens 3RA6890-0BA adapter za močnostno stikalo 1 kos Nastavitveno območje (tok): 25 A (max) Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 26 x 23 mm Piece

Št. izdelka:1737263

25 A

adapter za močnostno stikalo

Piece

Siemens 3VA1010-3ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737507

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737605

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1737861

100 A

močnostno stikalo

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737862

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737881

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737920

100 A

močnostno stikalo

100 A

Siemens 3VA1020-2ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1737935

20 A

močnostno stikalo

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1739826

20 A

močnostno stikalo

20 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743292 Siemens 3VA2116-7HN46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743292 Siemens 3VA2116-7HN46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 160 A Preklopna napetost (maks.): 69

Opis

Izklopna zaščita IVA = 63A ... 160A Zaščita kratkega stika Isd = 1,5 ... 10 x Ir, Ii = 10 x In (I), Ii = 10 x In Zaščita N-vodnika nastavljiva (OFF, 50%, 100%) Priključni priključek 3VA2 odklopni odklopnik s serijo ETU 3 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja, odvisno od ETU. 3. Na voljo kot 3- in 4-polna različica. 4. Glede na velikost: Nazivni tok 25 A ... 630 A. 5. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
