Siemens 3VA2125-5KP46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 10

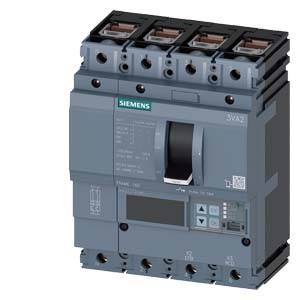

Odklopnik v sivi barvi z blagovno znamko logotipa na vrhu. Primeren za industrijske aplikacije za zaščito električnih sistemov.

Slika je simbolična

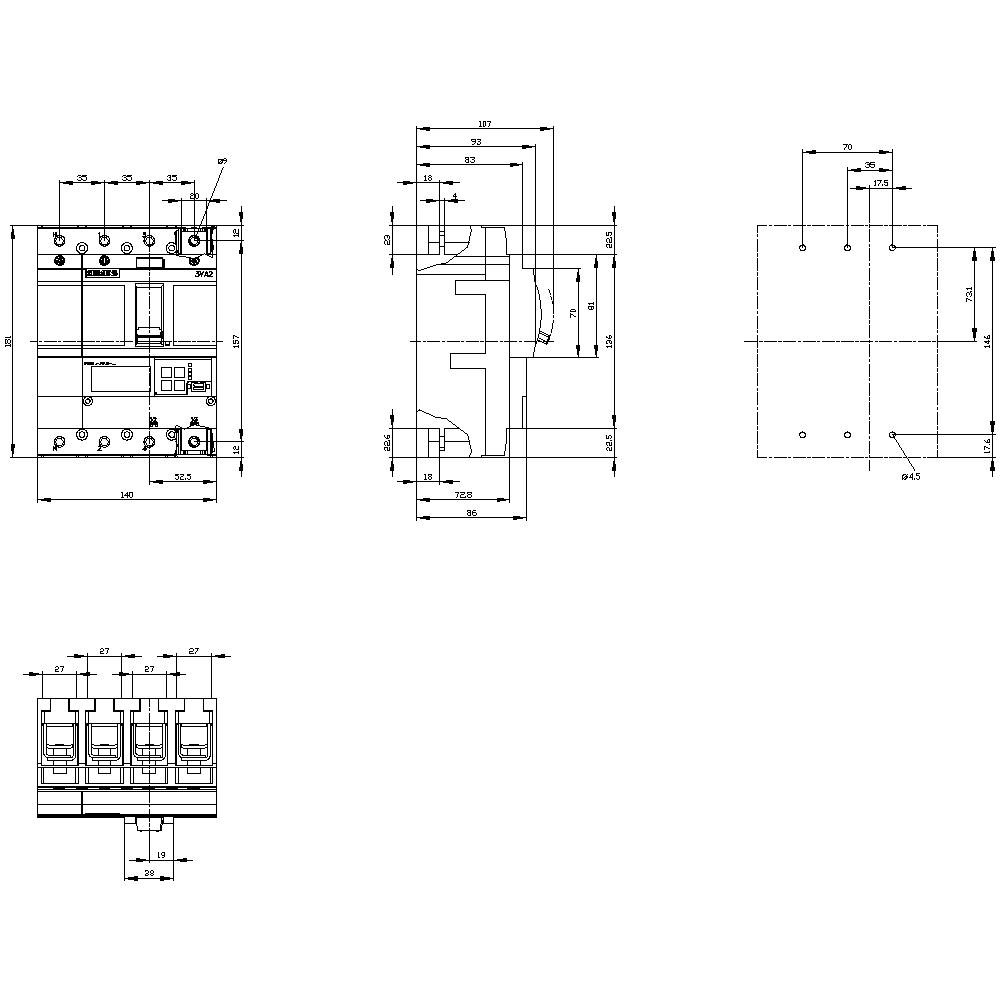

Tehnični risbi prikazuje podrobne poglede električnega stikala z merami in komponentami v treh pogledih: sprednji, stranski in pogled od zgoraj.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

25 A

Priključek

sponka

Vrsta

3VA2125-5KP46-0AA0

Nastavitveno območje toka (min.)

10 A

Podatkovni list izdelka (PDF)

Dostava pon, 23.11.

Število

kos - zaloga Nemčija

Skupaj (1529,00 € / Kos)

1529,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 0,2 W Teža: 3,15 kg

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2125-5KP46-0AA0

Nastavitveno območje toka (min.): 10 A

Nastavitveno območje toka (maks.): 25 A

Nastavitveno območje (tok): 10 - 25 A

Število polov: 4-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija 3VA

Primerno za znamko: Siemens

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: M

Izvedba nadtokovnega sprožnika: ETU850

Priključek: sponka

: IP40

Globina: 86 mm

Širina: 140 mm

Višina: 181 mm

Mere: (Š x V x G) 140 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 25 A

: 4

: 0

: 690-690 V

: 0.6 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 55 kA

: 15-250 A

: 38-300 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1722433 Siemens 3VA2125-5KP46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 10 - 25 A Preklopna napetost (maks.): 690

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1722433 Siemens 3VA2125-5KP46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 10 - 25 A Preklopna napetost (maks.): 690

Opis

Zaščita proti preobremenitvi I = 10A ... 25A Zaščita proti kratkemu stiku Isd = 0,6..10x In, Ii = 1,5 .. 3A2 Odklopnik IEC Okvir 160 Preklopna zmogljivost M Icu = 55kA @ 415V 4-polna, zaščita sistema ETU850, LSI, In = 25A. 12x Nastavljiv pri zaščiti N-žice (IZKLOP, do 160%) Priključna sponka 3VA2 odklopni odklopnik s serijo ETU 8 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 5. Glede na velikost: nazivni tok 25 A.630 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Ima vgrajen zaslon za izmerjeno vrednost. 9. Vgrajena merilna funkcija in izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 10. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
