Siemens 3VA2140-6JQ32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 A (max) Preklopna napetost (maks.): 69

Trivpolen odklopnik Siemens, model 3VA2, v sivi izvedbi. Glavno stikalo je v sredinski legi.

Slika je simbolična

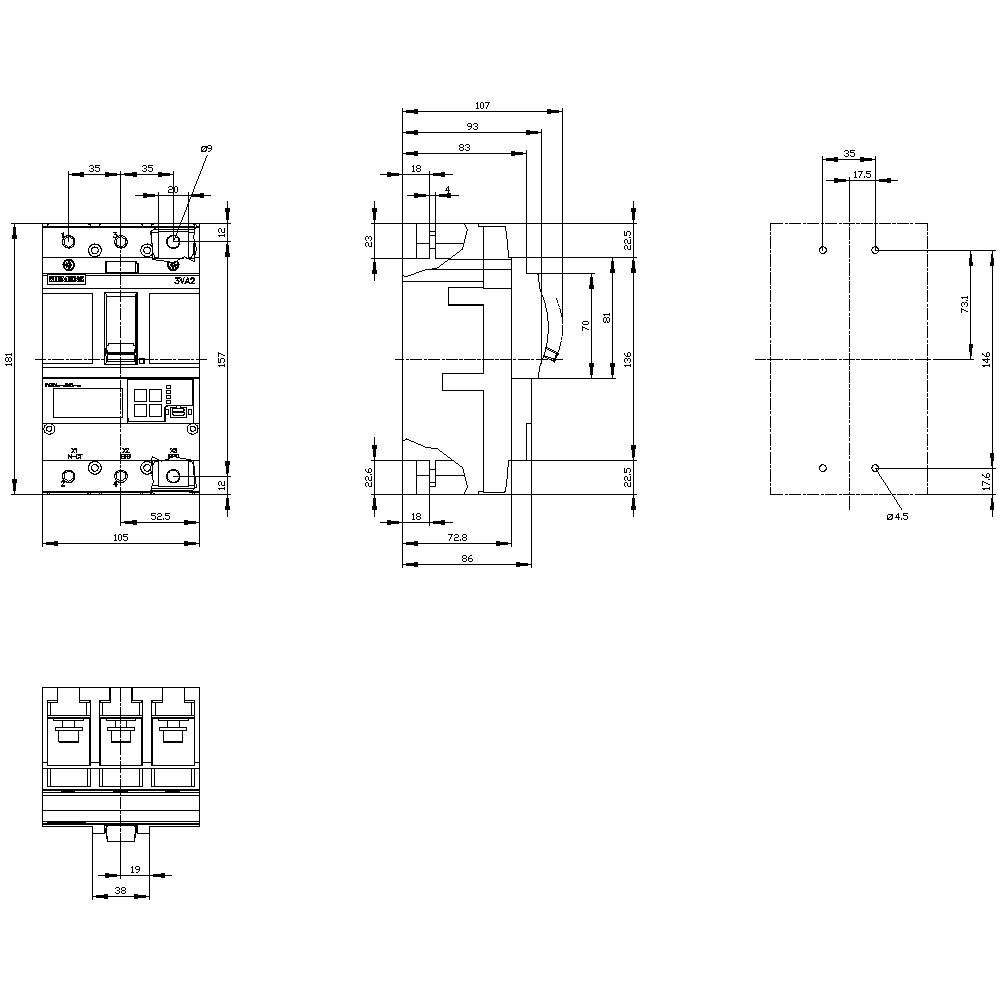

Tehnična risba tristranskega močnostnega stikala s podrobnimi merami v več pogledih.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

40 A

Priključek

vijačni

Vrsta

3VA2140-6JQ32-0AA0

Nastavitveno območje (tok)

40 A (max)

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (1469,00 € / Kos)

1469,00 €

z DDV

Samo 71,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 0,53 W Teža: 2,29 kg

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2140-6JQ32-0AA0

Nastavitveno območje toka (maks.): 40 A

Nastavitveno območje (tok): 40 A (max)

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: H

Izvedba nadtokovnega sprožnika: ETU560

Priključek: vijačni

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 181 mm

Mere: (Š x V x G) 105 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 40 A

: 3

: 16-40 A

: 0

: 690-690 V

: 1.6 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 85 kA

: 24-400 A

: 60-480 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1724003 Siemens 3VA2140-6JQ32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 A (max) Preklopna napetost (maks.): 69

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1724003 Siemens 3VA2140-6JQ32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 40 A (max) Preklopna napetost (maks.): 69

Opis

Odklopnik 3VA2 IEC Okvir 160 Razred preklopne zmogljivosti H Icu = 85kA @ 415V 3-polna, zaščita sistema ETU560, LSIG, In = 40A Zaščita pred preobremenitvijo Ir = 16A ... 40A Zaščita kratkega stika Isd = 0,6..10x In, Ii = 1,5 .. 12x Z zaščito N-vodnika po izbiri z zunanjim tokovnim transformatorjem, lahko do 160% zaščite pred zemeljskimi napakami izklopite Ig = 0,4 ... 1 x In, tg = 0,05-0,8s Vijak ravno priključno stikalo 3VA2 z avtomatskim odklopnikom s serijo ETU 5 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica odklopnega ohišja 3VA je značilna: 1.Compact design. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 5. Glede na velikost: Nazivni tok 25 A ... 630 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Odlično selektivno zaščito pri nazivni razdalji obratovalnega toka 1: 2,5 in 1: 1,6. 8. Serija ima elektronsko prekoračitev. 9. Ima vgrajen zaslon za izmerjeno vrednost. 10. Izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 11. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
