Siemens 3VA2163-8JP32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25

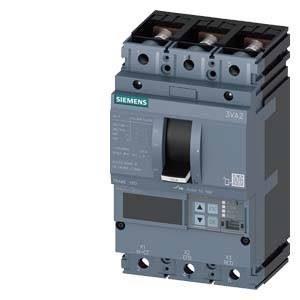

Siemensov odklopnik serije 3VA2, tritiren, sive barve, namenjen električni zaščiti in krmiljenju.

Slika je simbolična

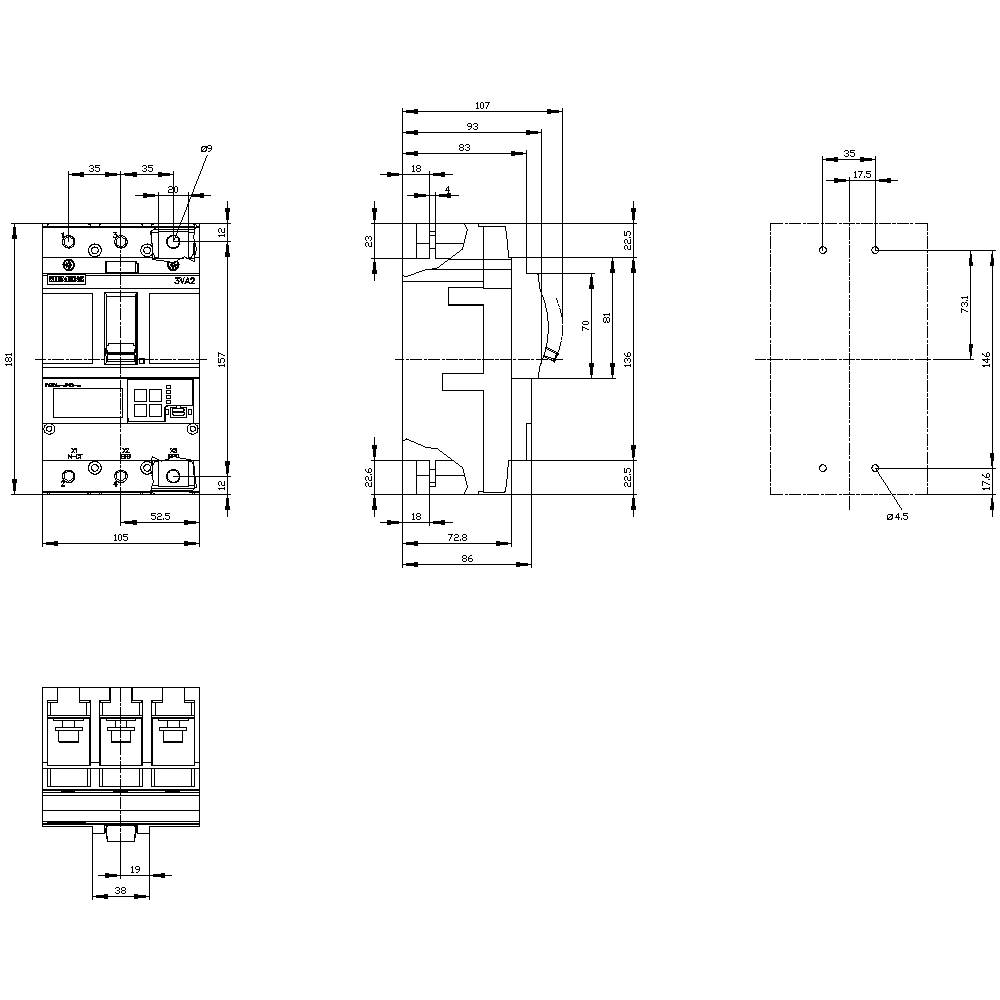

Tehnična risba tropolarnega električnega stikala s pogledom spredaj, pogledom s strani in dimenzijami.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

63 A

Priključek

vijačni

Vrsta embalaže

Single

Vrsta

3VA2163-8JP32-0AA0

Podatkovni list izdelka (PDF)

Dostava pon, 23.11.

Število

kos - zaloga Nemčija

Skupaj (1415,00 € / Kos)

1415,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 1,03 W Teža: 2,29 kg Mehanska življenjska doba: 20000 Električna doba: 12000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz

Vrsta embalaže: Single

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2163-8JP32-0AA0

Nastavitveno območje toka (min.): 25 A

Nastavitveno območje toka (maks.): 63 A

Nastavitveno območje (tok): 25 - 63 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija 3VA

Primerno za znamko: Siemens

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: L

Izvedba nadtokovnega sprožnika: ETU550

Priključek: vijačni

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 181 mm

Mere: (Š x V x G) 105 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 63 A

: 3

: 0

: 3.1 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 150 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Vrsta embalaže

Nastavitveno območje toka (min.)

Siemens 3VA1010-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1736957

100 A

močnostno stikalo

Piece

100 A

Siemens 3RA6890-0BA adapter za močnostno stikalo 1 kos Nastavitveno območje (tok): 25 A (max) Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 26 x 23 mm Piece

Št. izdelka:1737263

25 A

adapter za močnostno stikalo

Piece

Siemens 3VA1010-3ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737507

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737605

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1737861

100 A

močnostno stikalo

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737862

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737881

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737920

100 A

močnostno stikalo

100 A

Siemens 3VA1020-2ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1737935

20 A

močnostno stikalo

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1739826

20 A

močnostno stikalo

20 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745283 Siemens 3VA2163-8JP32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 63 A Preklopna napetost (maks.): 690

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745283 Siemens 3VA2163-8JP32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 63 A Preklopna napetost (maks.): 690

Opis

Odklopnik 3VA2 IEC Okvir 160 Razred preklopne zmogljivosti L Icu = 150kA @ 415V 3-polna, zaščita sistema ETU550, LSI, In = 63A Zaščita pred preobremenitvijo Ir = 25A ... 63A Zaščita kratkega stika Isd = 0.6..10x In, Ii = 1.5 .. 12x V zaščiti N-vodnikov opcijsko z zunanjim tokovnim transformatorjem, do 160% vijačne ploščatega priključka 3VA2 z avtomatskim odklopnikom s serijo ETU 5 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica odklopnega ohišja 3VA je značilna: 1.Compact design. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 5. Glede na velikost: Nazivni tok 25 A ... 630 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Odlično selektivno zaščito pri nazivni razdalji obratovalnega toka 1: 2,5 in 1: 1,6. 8. Serija ima elektronsko prekoračitev. 9. Ima vgrajen zaslon za izmerjeno vrednost. 10. Izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 11. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
