Siemens 3VA2225-5HM32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100

Siv Siemensov odklopnik modela SVA2 s tremi priključki na vrhu in velikim stikalom na sredini.

Slika je simbolična

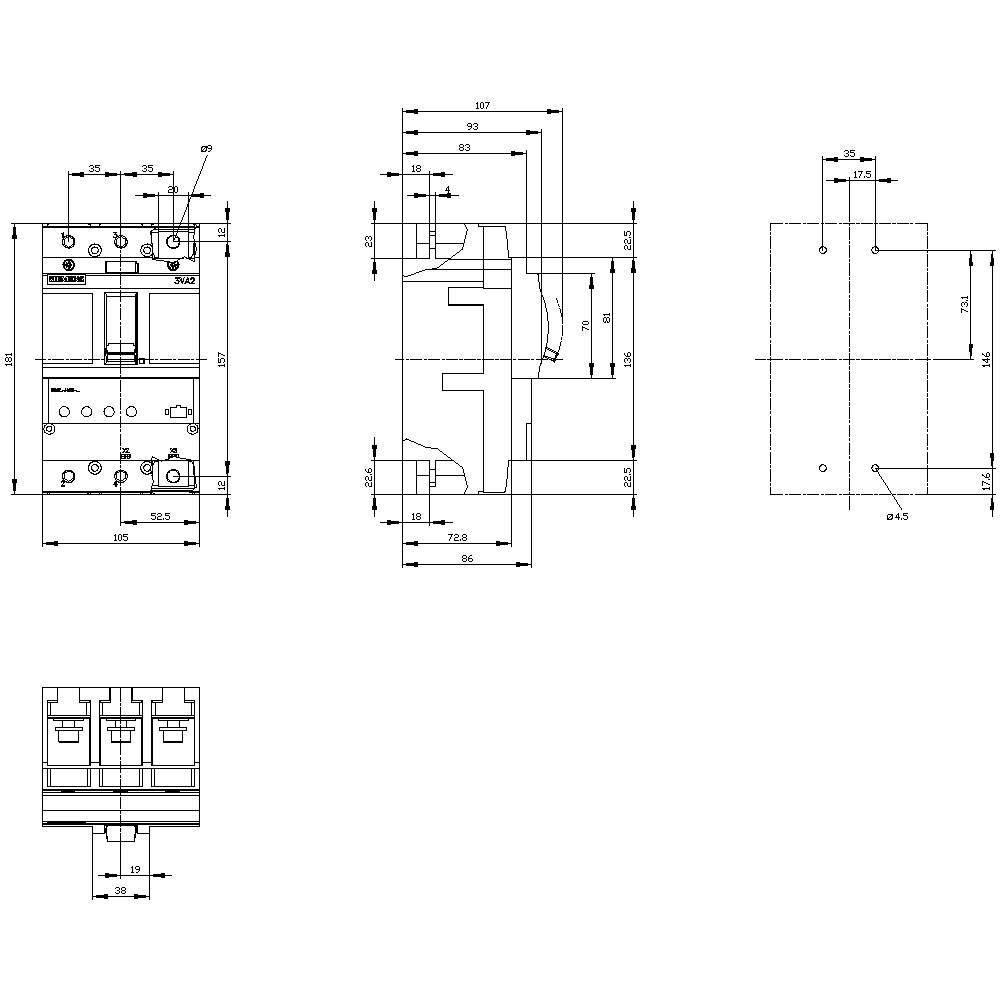

Tehnična risba električnega stikala s podrobnimi merami in pogledi od spredaj, s strani in od zgoraj.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

250 A

Priključek

vijačni

Vrsta

3VA2225-5HM32-0AA0

Nastavitveno območje toka (min.)

100 A

Podatkovni list izdelka (PDF)

Dostava sre, 7.10.

Število

kos - zaloga Nemčija

Skupaj (1599,00 € / Kos)

1599,00 €

z DDV

Samo 90,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 10000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 48 W Teža: 2.247 kg

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2225-5HM32-0AA0

Nastavitveno območje toka (min.): 100 A

Nastavitveno območje toka (maks.): 250 A

Nastavitveno območje (tok): 100 - 250 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: M

Priključek: vijačni

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 181 mm

Mere: (Š x V x G) 105 x 181 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Nazivni tok: 250 A

: 0

: 0

: 250 A

: 3

: 100-250 A

: 0

: 690-690 V

: 48 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: 375-2500 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1724098 Siemens 3VA2225-5HM32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 250 A Preklopna napetost (maks.): 6

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1724098 Siemens 3VA2225-5HM32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 250 A Preklopna napetost (maks.): 6

Opis

Odklopnik 3VA2 IEC Okvir 250 Razred preklopne zmogljivosti M Icu = 55kA @ 415V 3-polna, zaščita sistema ETU330, LIG, In = 250A Zaščita pred preobremenitvijo Ir = 100A ... 250A Zaščita kratkega stika Ii = 1,5 ... 10 x V zaščiti proti tlemi Ig = 0,2 ... 1 x In, tg = 0,1 / 0,3s Vijak ploščat priključek 3VA2 odklopni odklopnik s serijo ETU 3 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja, odvisno od ETU. 3. Na voljo kot 3- in 4-polna različica. 4. Glede na velikost: Nazivni tok 25 A ... 630 A. 5. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
