Siemens 3VA2325-7MQ32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100

Siemensov odklopnik v temno sivi barvi s tremi priključki na vrhu. Uporablja se za prekinitev električnih tokokrogov v električnih sistemih.

Slika je simbolična

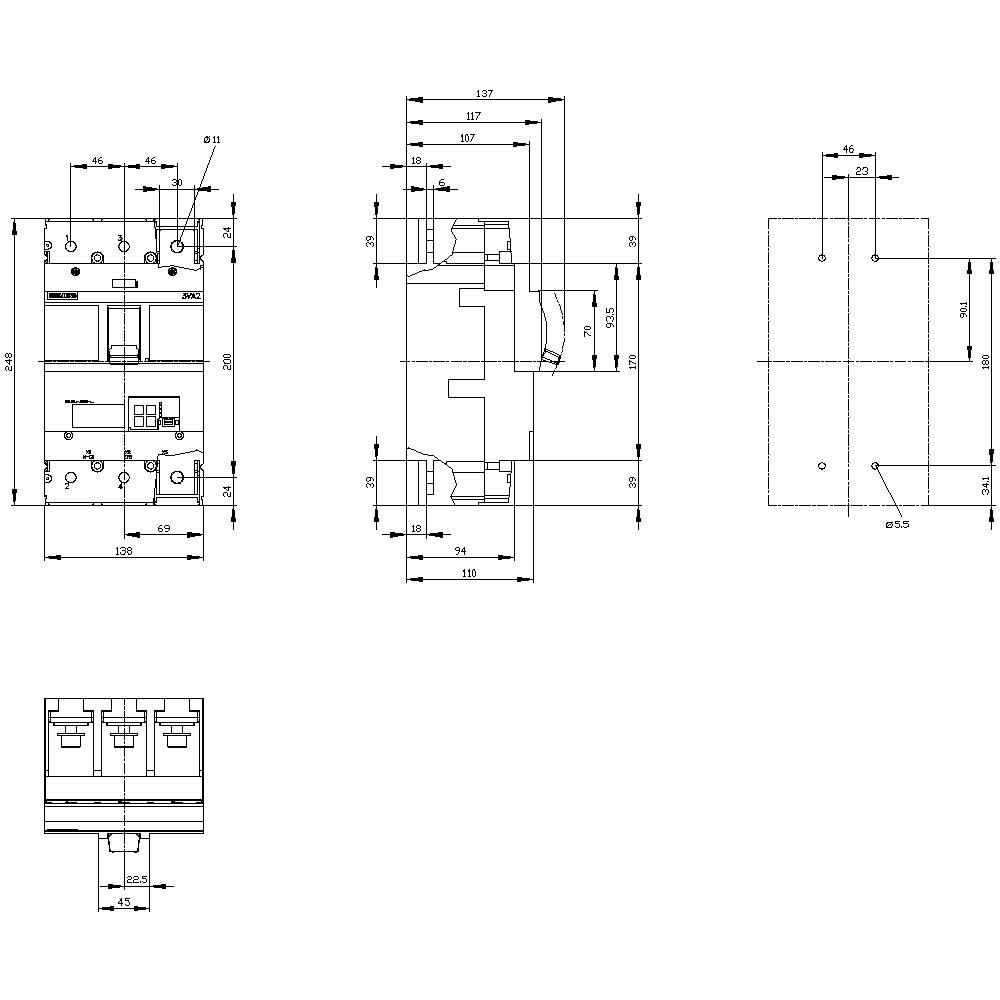

Tehnična risba električnega komponenta z merami, podrobnostmi in shemo priključkov.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

250 A

Priključek

vijačni

Vrsta

3VA2325-7MQ32-0AA0

Nastavitveno območje toka (min.)

100 A

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (2619,00 € / Kos)

2619,00 €

z DDV

Samo 108,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita motorja Mehanska življenjska doba: 20000 Električna življenjska doba: 6000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 38 W Teža: 4,3 kg

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2325-7MQ32-0AA0

Nastavitveno območje toka (min.): 100 A

Nastavitveno območje toka (maks.): 250 A

Nastavitveno območje (tok): 100 - 250 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: C

Priključek: vijačni

: IP40

Globina: 110 mm

Širina: 138 mm

Višina: 248 mm

Mere: (Š x V x G) 138 x 248 x 110 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 250 A

: 3

: 100-250 A

: 0

: 690-690 V

: 37.5 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 110 kA

: 300-3750 A

: 750-3750 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1723001 Siemens 3VA2325-7MQ32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 250 A Preklopna napetost (maks.): 6

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1723001 Siemens 3VA2325-7MQ32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 250 A Preklopna napetost (maks.): 6

Opis

Izklopna zaščita IVA = 110kA @ 415V 3-polna, zaščita motorja ETU860M, LSIG, In = 250A zaščita pred preobremenitvijo Ir = 100A ... 250A zaščita kratkega stika Isd = 1,2..15x In, Ii = 3..15x In Zaščitna zaščita na tleh se lahko izklopi Ig = 0,2 ... 1 x V, tg = 0,05-0,8s Vijak ravno priključno 3VA2 odklopno stikalo s serijo ETU 8 za zaščito motorja. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito motorja. 3. Stikalo za zaščito motorja za zaščito električnih motorjev pred kratkim stikom in preobremenitvijo. 4. Na voljo kot 3-pinska različica. 5. Glede na velikost: Nazivni obratovalni tok 25 A ... 500 A. 6. Preklopna zmogljivost 55kA in 110kA pri 415 V. 7. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 8. Serija ima elektronsko prekoračitev. 9. Ima vgrajen zaslon za izmerjeno vrednost. 10. Vgrajena merilna funkcija in izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 11. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
