Siemens 3VA2340-5HN42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 160 - 400 A Preklopna napetost (maks.): 6
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
močnostno stikalo
Nastavitveno območje toka (maks.)
400 A
Priključek
vijačni
Vrsta
3VA2340-5HN42-0AA0
Nastavitveno območje toka (min.)
160 A
Podatkovni list izdelka (PDF)
Število
Skupaj (2435,00 € / Kos)
2435,00 €
z DDV
Poudarki in podrobnosti
Siemens 3VA2340-5HN42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 160 - 400 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 184 x 248 x 110 mm
Dodatne informacije
Tehnične specifikacije
- Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 6000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 96 W Teža: 6.061 kg
- Vrsta izdelka
močnostno stikalo
- Vrsta
3VA2340-5HN42-0AA0
- Nastavitveno območje toka (min.)
160 A
- Nastavitveno območje toka (maks.)
400 A
- Nastavitveno območje (tok)
160 - 400 A
- Število polov
4-polni
- Preklopna napetost (maks.)
690 V/AC
- Namestitev
fiksna instalacaija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Razred preklopne zmogljivosti
M
- Izvedba nadtokovnega sprožnika
ETU350
- Priključek
vijačni
IP40
- Globina
110 mm
- Širina
184 mm
- Višina
248 mm
- Mere

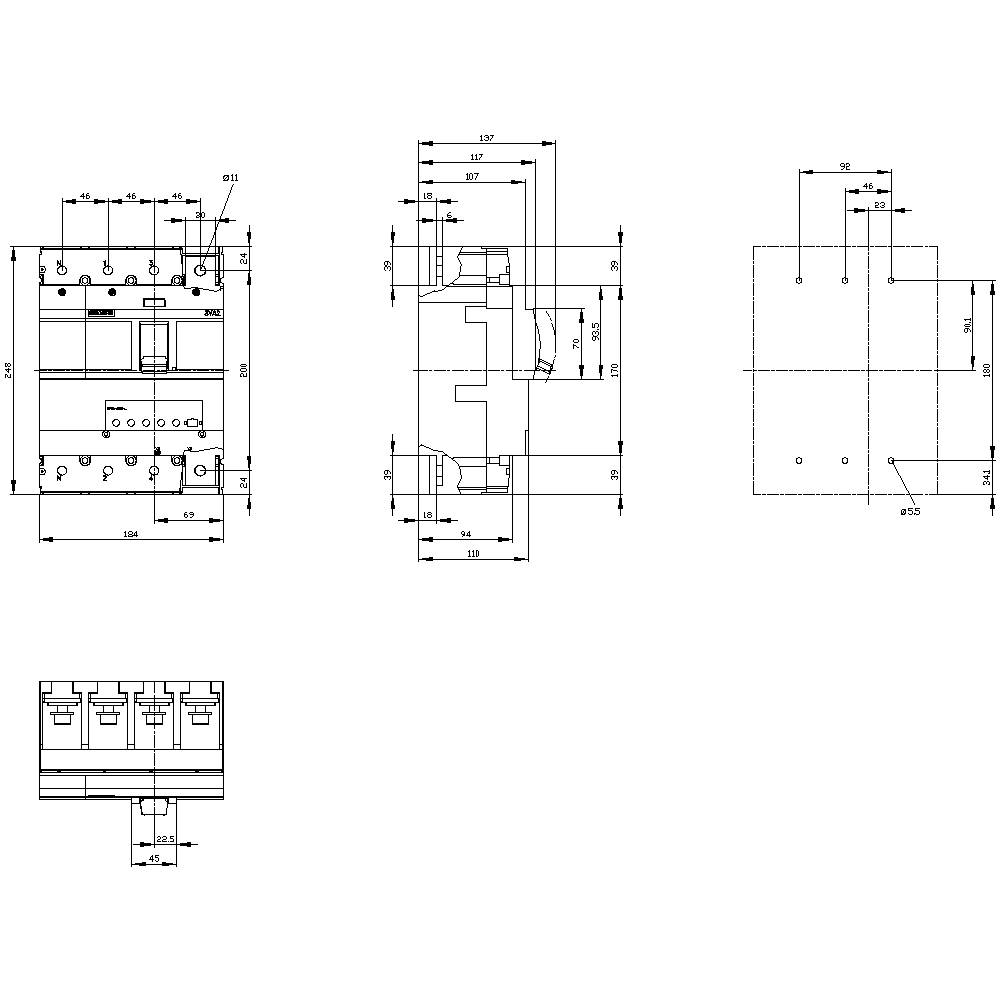

(Š x V x G) 184 x 248 x 110 mm
- Vsebina
1 kos
- Skladnost z RoHS
Ja
0
0
400 A
4
160-400 A
0
690-690 V
96 W
IP40
Front side
FALSE
Screw connection
Rocker lever
FALSE
55 kA
600-4000 A
4000-4000 A
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1723033 Siemens 3VA2340-5HN42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 160 - 400 A Preklopna napetost (maks.): 6
Tehnični podatki 1723033 Siemens 3VA2340-5HN42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 160 - 400 A Preklopna napetost (maks.): 6
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1723033 Siemens 3VA2340-5HN42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 160 - 400 A Preklopna napetost (maks.): 6
Opis
3VA2 Odklopnik IEC Okvir 400 Razred preklopne zmogljivosti M Icu = 55kA @ 415V 4-polna, zaščita sistema ETU350, LSI, In = 400A Zaščita pred preobremenitvijo Ir = 160A ... 400A Zaščita kratkega stika Isd = 1,5 ... 10 x Ir, Ii = 10 x In N zaščita vodnika nastavljiva (IZKLOP, 50%, 100%) Vijak ravno priključno 3VA2 odklopno ohišje odklopnika s serijo ETU 3 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja, odvisno od ETU. 3. Na voljo kot 3- in 4-polna različica. 4. Glede na velikost: Nazivni tok 25 A ... 630 A. 5. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
