Siemens 3VA2450-6JP32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 200

Fotografija Siemensovega močnostnega stikala, model 3VA2. Ima tri pole in je sivo-črne barve. Uporablja se za varnost električnega tokokroga.

Slika je simbolična

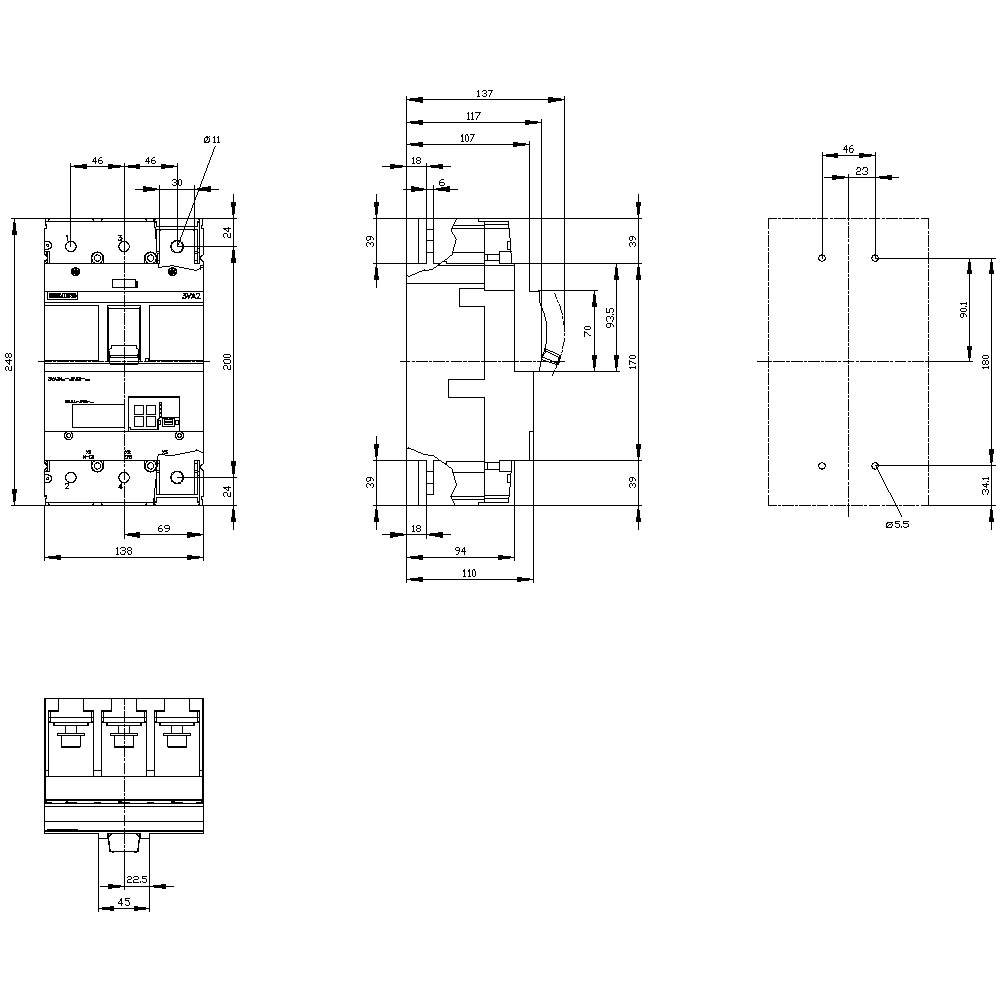

Tehnična risba električnega stikalnega aparata z merami. Prikazuje sprednji, stranski in pogled od zgoraj, vsak s podanimi dimenzijami.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

500 A

Priključek

vijačni

Vrsta

3VA2450-6JP32-0AA0

Nastavitveno območje toka (min.)

200 A

Podatkovni list izdelka (PDF)

Dostava sre, 4.11.

Število

kos - zaloga Nemčija

Skupaj (2905,00 € / Kos)

2905,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 33 W Teža: 4,3 kg Mehanska življenjska doba: 15000 Električna življenjska doba: 4000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA2450-6JP32-0AA0

Nastavitveno območje toka (min.): 200 A

Nastavitveno območje toka (maks.): 500 A

Nastavitveno območje (tok): 200 - 500 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: H

Izvedba nadtokovnega sprožnika: ETU550

Priključek: vijačni

: IP40

Globina: 110 mm

Širina: 138 mm

Višina: 248 mm

Mere: (Š x V x G) 138 x 248 x 110 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 500 A

: 3

: 0

: 99 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 85 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Nastavitveno območje toka (min.)

Siemens 3VA1010-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1736957

100 A

močnostno stikalo

100 A

Siemens 3RA6890-0BA adapter za močnostno stikalo 1 kos Nastavitveno območje (tok): 25 A (max) Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 26 x 23 mm

Št. izdelka:1737263

25 A

adapter za močnostno stikalo

Siemens 3VA1010-3ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737507

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737605

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737861

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737862

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737881

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737920

100 A

močnostno stikalo

100 A

Siemens 3VA1020-2ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737935

20 A

močnostno stikalo

20 A

Siemens 3VA1020-2ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1739826

20 A

močnostno stikalo

20 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745191 Siemens 3VA2450-6JP32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 200 - 500 A Preklopna napetost (maks.): 6

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745191 Siemens 3VA2450-6JP32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 200 - 500 A Preklopna napetost (maks.): 6

Opis

Odklopnik 3VA2 IEC okvir 630 Razred preklopne zmogljivosti H Icu = 85kA @ 415V 3-polna, zaščita sistema ETU550, LSI, In = 500A Preobremenitvena zaščita Ir = 200A ... 500A Zaščita kratkega stika Isd = 0.6..10x In, Ii = 1.5 .. 14x V zaščiti N-vodnika po izbiri z zunanjim tokovnim transformatorjem, do 160% vijačne ploščatega priključka 3VA2 z avtomatskim odklopnikom s serijo ETU 5 za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica odklopnega ohišja 3VA je značilna: 1.Compact design. 2. Na voljo kot varianta za zaščito sistema in zaščito generatorja. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 55 kA ... 150 kA pri 415 V. 5. Glede na velikost: Nazivni tok 25 A ... 630 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Odlično selektivno zaščito pri nazivni razdalji obratovalnega toka 1: 2,5 in 1: 1,6. 8. Serija ima elektronsko prekoračitev. 9. Ima vgrajen zaslon za izmerjeno vrednost. 10. Izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 11. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
