Siemens 3VA6115-8KQ31-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 60

Trivpoljni odklopnik Siemens, model 3VA68. Je sive barve in se uporablja v električnih omaricah.

Slika je simbolična

'Električna shema zaščitne naprave z modulom ETU860, prikazuje tokovno pot in simbole za L, S, I, G, MF. Oznake priključkov: N-CT, EFB/MMB, N, U-tab. Linije in simboli predstavljajo električne povezave.'

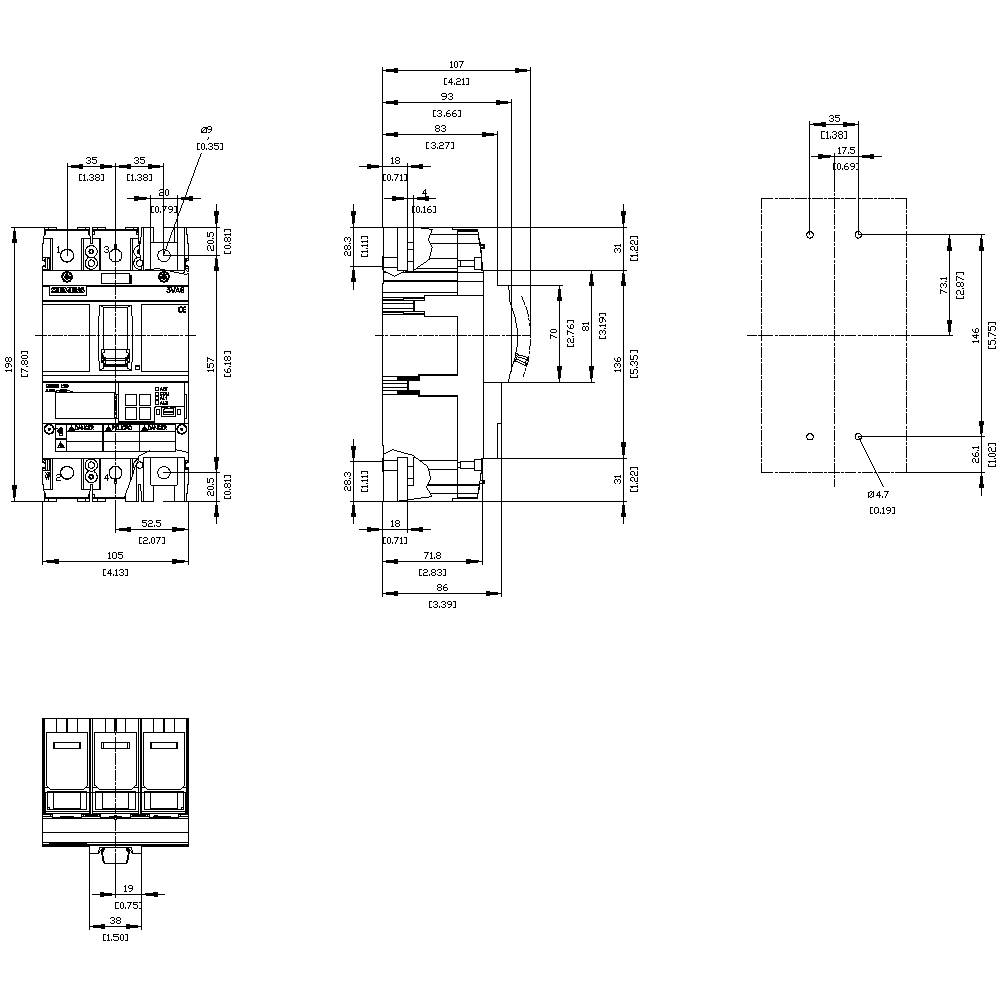

Tehnična risba trotočkovnega stikala z natančnimi merami v milimetrih. Prikazuje čelni, stranski in pogled od zgoraj.

1/3

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

150 A

Vrsta

3VA6115-8KQ31-0AA0

Nastavitveno območje toka (min.)

60 A

Nastavitveno območje (tok)

60 - 150 A

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (2715,00 € / Kos)

2715,00 €

z DDV

Samo 108,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 9000 Izolacijska napetost: 600 V Frekvenca: 50/60 Hz Izguba moči: 9,67 W Teža: 2,167 kg

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA6115-8KQ31-0AA0

Nastavitveno območje toka (min.): 60 A

Nastavitveno območje toka (maks.): 150 A

Nastavitveno območje (tok): 60 - 150 A

Število polov: 3-polni

Preklopna napetost (maks.): 600 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: L

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 198 mm

Mere: (Š x V x G) 105 x 198 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 150 A

: 3

: 60-150 A

: 0

: 600-600 V

: 29 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 150 kA

: 90-1500 A

: 225-1500 A

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1723748 Siemens 3VA6115-8KQ31-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 60 - 150 A Preklopna napetost (maks.): 60

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1723748 Siemens 3VA6115-8KQ31-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 60 - 150 A Preklopna napetost (maks.): 60

Opis

Zaščita pred preobremenitvijo Ir = 60A ... 150A Zaščita kratkega stika Isd = 0,6..10x In, Ii = 1,5..10x In Zaščita N-vodnika opcijsko z zunanjim tokovnim transformatorjem, do 160% zaščite na tleh Ig = 0,2 ... 1 x V, tg = 0,05-0,8 s brez povezave 3VA6 odklopni odklopnik s serijo ETU 8 za zaščito sistema, UL odobritev. Odlični odklopniki 3VA UL Siemens, ki so pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije, nudijo učinkovito zaščito pred starimi in starteri s varnim izklopom v primeru preobremenitve in kratkih stikov. 3VA UL določa standarde fleksibilnosti in modularnega nabora dodatkov. Poleg tega je 3VA UL ulitkovni odklopnik najboljših predpogojev za izvoznike strojev in naprav za stikalne naprave po vsem svetu. Poleg standarda IEC serija 3VA5 in 3VA6 izpolnjujeta tudi standard UL. Tako se lahko vse funkcionalnosti uporabljajo za uporabo v sistemih po vsem svetu. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 55 kA. 150 kA pri 480 V. 5. Glede na velikost: Nazivni tok 40 A.600 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Ima vgrajen zaslon za izmerjeno vrednost. 9. Vgrajena merilna funkcija in izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 10. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
