Siemens 3VA6140-5JT31-2AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 16

Tristranski odklopnik Siemens z ročajem na sredini, obkrožen s tehničnimi specifikacijami in varnostnimi navodili.

Slika je simbolična

Električna shema zaščitne naprave. Prikazuje povezave in komponente, kot so stikala, alarm in MMB enota. Oznake od 1-6 ilustrirajo električne tokove.

Električni načrt vezja z modulom ETU556 na desni strani, 4 varovalke zgoraj levo, kabelske povezave spodaj. Oznake: 'G-ALARM', 'N-CT', 'EFB/MMB'.

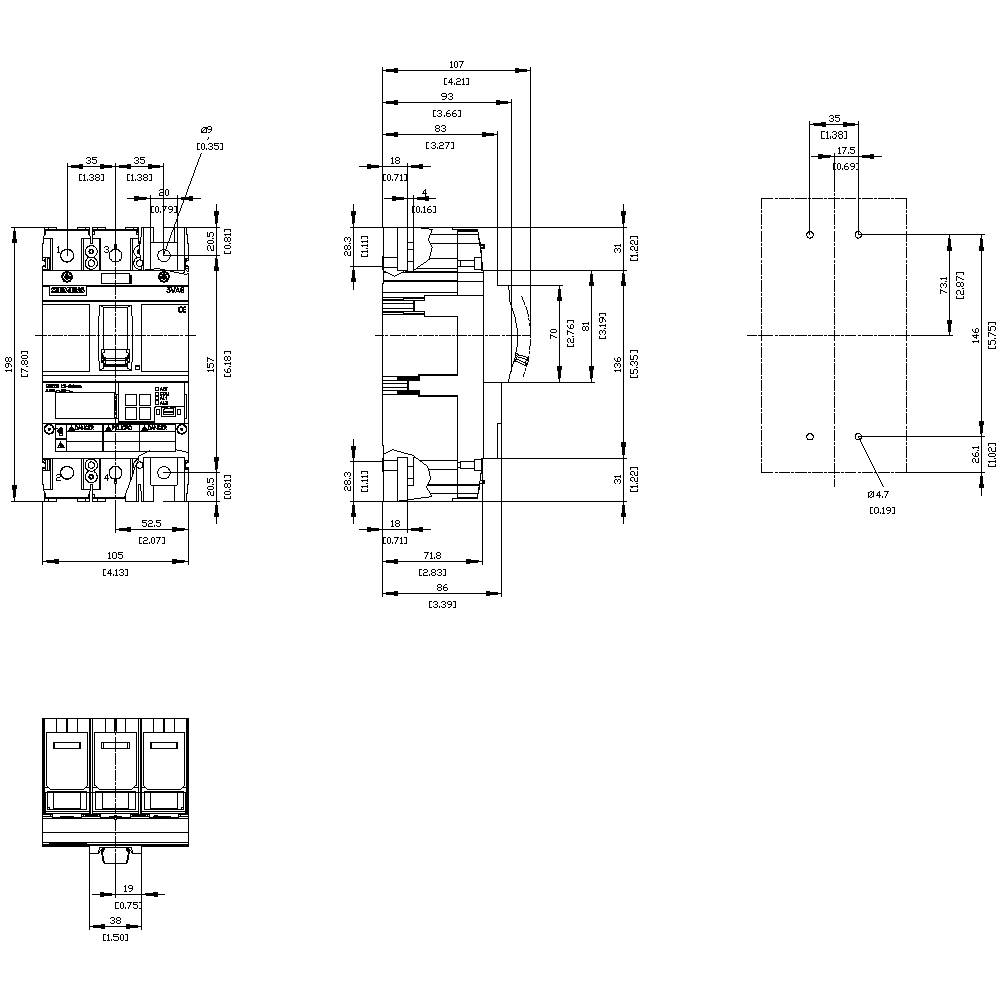

Tehnična risba električnega stikala s podrobnimi merami in pogledi spredaj, z bočne strani in od zgoraj.

1/4

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

40 A

Vrsta

3VA6140-5JT31-2AA0

Nastavitveno območje toka (min.)

16 A

Nastavitveno območje (tok)

16 - 40 A

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (1855,00 € / Kos)

1855,00 €

z DDV

Samo 90,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 0,8 W Teža: 2,3 kg Mehanska življenjska doba: 20000 Električna življenjska doba: 9000 Izolacijska napetost: 600 V Frekvenca: 50/60 Hz

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA6140-5JT31-2AA0

Nastavitveno območje toka (min.): 16 A

Nastavitveno območje toka (maks.): 40 A

Nastavitveno območje (tok): 16 - 40 A

Število polov: 3-polni

Preklopna napetost (maks.): 600 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: M

Izvedba nadtokovnega sprožnika: ETU556

: IP40

Globina: 86 mm

Širina: 105 mm

Višina: 198 mm

Mere: (Š x V x G) 105 x 198 x 86 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 40 A

: 3

: 0

: 600-600 V

: 2.4 W

: IP40

: Other

: FALSE

: Other

: Rocker lever

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1724557 Siemens 3VA6140-5JT31-2AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 16 - 40 A Preklopna napetost (maks.): 600

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1724557 Siemens 3VA6140-5JT31-2AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 16 - 40 A Preklopna napetost (maks.): 600

Opis

Zaščita pred preobremenitvijo Ir = 16A ... 40A Zaščita kratkega stika Isd = 0,6..10x In, Ii = 1,5..12x In N zaščita vodnika opcijsko z zunanjim tokovnim transformatorjem, do 160% alarma zemeljske napake Sporočilo preko EFB300 o. COM brez povezave 3VA6 odklopni odklopnik s serijo ETU 5 za zaščito sistema, UL odobritev. Odlični odklopniki 3VA UL Siemens, ki so pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije, nudijo učinkovito zaščito pred starimi in starteri s varnim izklopom v primeru preobremenitve in kratkih stikov. 3VA določa standarde fleksibilnosti in modularne opreme. Poleg tega je 3VA UL ulitkovni odklopnik najboljših predpogojev za izvoznike strojev in naprav za stikalne naprave po vsem svetu. Poleg standarda IEC serija 3VA5 in 3VA6 izpolnjujeta tudi standard UL. Tako se lahko vse funkcionalnosti uporabljajo za uporabo v sistemih po vsem svetu. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema. 3. Na voljo kot 3- in 4-polna različica. 4. Štirje preklopni razredi moči 35 kA. 150 kA pri 480 V. 5. Glede na velikost: Nazivni tok 40 A.600 A. 6. Vgradnja v stalno namestitev, plug-in tehnologije, plug-in tehnologije mogoče. 7. Serija ima elektronsko prekoračitev. 8. Ima vgrajen zaslon za izmerjeno vrednost. 9. Izbirna komunikacijska povezava preko Modbus TCP, Modbus RTU, PROFINET in PROFIBUS. 10. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
