Siemens 4NC5432-0CH21 4NC54320CH21 1 fazni tokovni transformator Primarni tok 1000 A Sekundarni tok 1 A Uvodnica prevodn

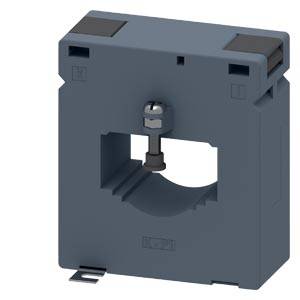

Pravokoten, siv tokovni transformator z osrednje postavljeno odprtino in pritrditvenim elementom zgoraj, namenjen merjenju električnih tokov.

Slika je simbolična

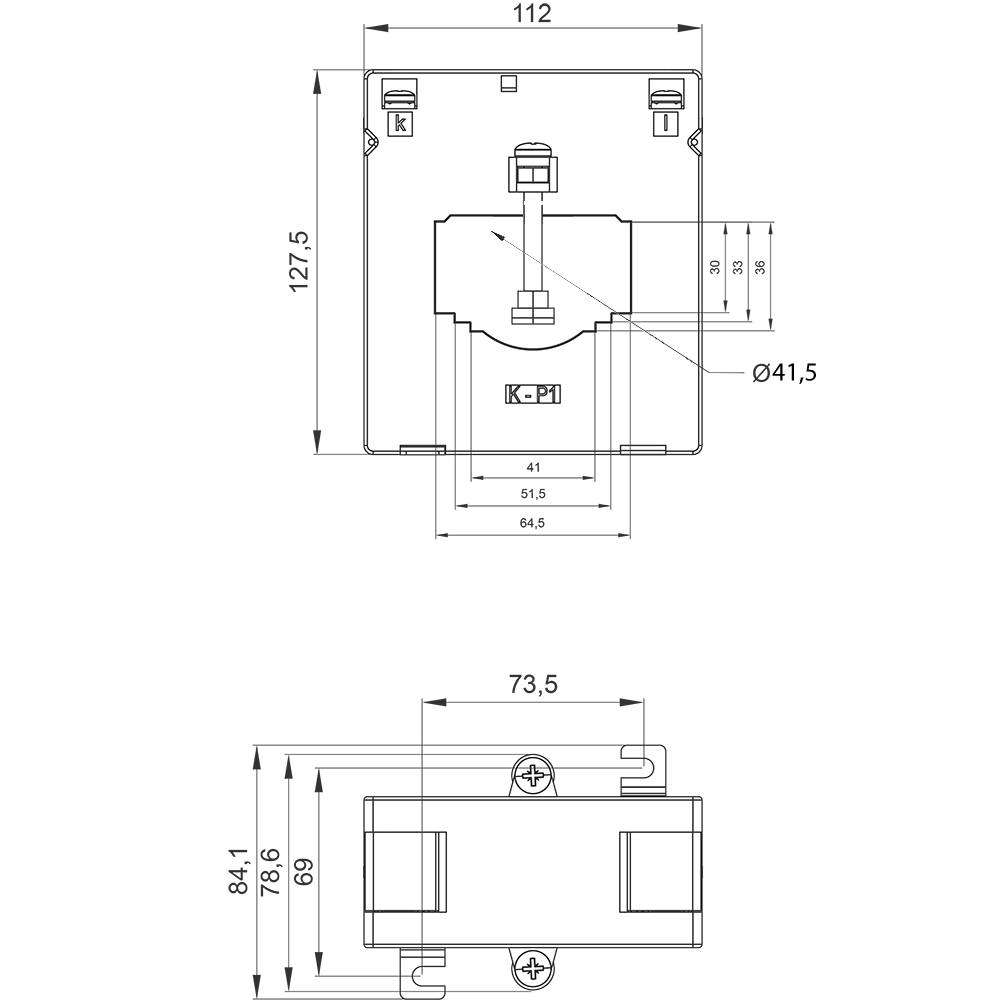

Tehnična risba pravokotne naprave z merami in oznakami. Prikazani sta čelni in stranski pogled z natančnimi dimenzijami.

1/2

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (159,99 € / Kos)

174,99 €

-9 %

159,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Siemens 4NC5432-0CH21 1 fazni tokovni transformator Primarni tok 1000 A Sekundarni tok 1 A Uvodnica prevodnika (V x Š):41 x 41 mm Premer vhoda kabla:41 mm vijačna pritrditev 1 kos

Vhodni tok (tok) 1000 A
Izhodni tok 1 A
Premer vhoda kabla 41 mm

Tehnične specifikacije

Vrsta zaščite: IP20
Temperatura okolice: -30 ° C - +55 ° C
Delovna frekvenca: 50/60 Hz

Vrsta izdelka: 1 fazni tokovni transformator

Način pritrditve: vijačna pritrditev

Primarni tok: 1000 A

Sekundarni tok: 1 A

: 10 VA

Premer vhoda kabla: 41 mm

Razred natančnosti: 1

Vrsta: 4NC5432-0CH21

Mere: (D x Š x V) 77 x 112 x 127.5 mm

Teža: 1012 g

Izhodni tok: 1 A

Vhodni tok: 1000 A

Uvodnica vodnika (B): 41 mm

Uvodnica prevodnika (V x Š): 41 x 41 mm

Uvodnica vodnika (V): 41 mm

Širina: 112 mm

Višina: 127.5 mm

Dolžina: 77 mm

: Attachable current transformer

: 1

: 41 mm

: 1

: 1000 A

: 10 VA

: 1 A

: FS 10

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Primarni tok

Moč

Sekundarni tok

Premer vhoda kabla

Siemens 4NC5121-2DC21 4NC51212DC21 1 fazni tokovni transformator Primarni tok 150 A Sekundarni tok 5 A Uvodnica prevodnika (V x Š):19 x 19 mm Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1700799

150 A

2.5 VA

5 A

19 mm

Siemens 4NC5121-2FA21 4NC51212FA21 1 fazni tokovni transformator Primarni tok 150 A Sekundarni tok 5 A vijačna pritrditev 1 kos

Št. izdelka:1700800

150 A

1 VA

5 A

Siemens 4NC5122-0CE21 1 fazni tokovni transformator Primarni tok 200 A Sekundarni tok 1 A Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1700801

200 A

5 VA

1 A

19 mm

Siemens 4NC5123-0CE21 4NC51230CE21 1 fazni tokovni transformator Primarni tok 250 A Sekundarni tok 1 A Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1700802

250 A

5 VA

1 A

19 mm

Siemens 4NC5123-2DE21 4NC51232DE21 1 fazni tokovni transformator Primarni tok 250 A Sekundarni tok 5 A Uvodnica prevodnika (V x Š):19 x 19 mm Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1706513

250 A

5 VA

5 A

19 mm

Siemens 4NC5112-0CB21 4NC51120CB21 1 fazni tokovni transformator Primarni tok 50 A Sekundarni tok 1 A Uvodnica prevodnika (V x Š):19 x 19 mm Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1728566

50 A

1.2 VA

1 A

19 mm

Siemens 4NC5113-2CB21 4NC51132CB21 1 fazni tokovni transformator Primarni tok 60 A Sekundarni tok 5 A Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1728567

60 A

1.2 VA

5 A

19 mm

Siemens 4NC5115-0CC21 4NC51150CC21 1 fazni tokovni transformator Primarni tok 75 A Sekundarni tok 1 A Uvodnica prevodnika (V x Š):19 x 19 mm Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1728568

75 A

2.5 VA

1 A

19 mm

Siemens 4NC5115-2CC21 4NC51152CC21 1 fazni tokovni transformator Primarni tok 75 A Sekundarni tok 5 A Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1728686

75 A

2.5 VA

5 A

19 mm

Siemens 4NC5117-0CC21 4NC51170CC21 1 fazni tokovni transformator Primarni tok 100 A Sekundarni tok 1 A Uvodnica prevodnika (V x Š):19 x 19 mm Premer vhoda kabla:19 mm vijačna pritrditev 1 kos

Št. izdelka:1728687

100 A

2.5 VA

1 A

19 mm

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1729264 Siemens 4NC5432-0CH21 4NC54320CH21 1 fazni tokovni transformator Primarni tok 1000 A Sekundarni tok 1 A Uvodnica prevodn

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1729264 Siemens 4NC5432-0CH21 4NC54320CH21 1 fazni tokovni transformator Primarni tok 1000 A Sekundarni tok 1 A Uvodnica prevodn

Opis

Tokovni transformator 1000/1A, 10VA KL1.0 vtični tokovni transformator 4NC. Vpenjalni tokovni transformatorji se uporabljajo za primarne nazivne tokove od 40 A do 3000 A, sekundarne nazivne tokove 5 A ali 1 A in v razredih 0,2S, 0,5 in 1. Zaradi boljše natančnosti so primerni tudi za merjenje funkcij s PAC in AI Energy Meter in se uporabljajo v strojništvu, predvsem v novih sistemih s srednjo električno močjo ali pri gradnji obratov.

Besedilo je strojno prevedeno.
