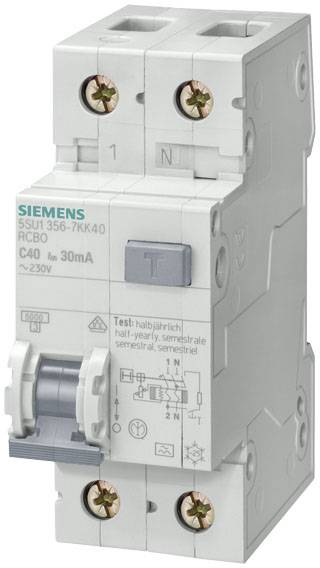

Siemens 5SU13566GV06 FID stikalo/inštalacijski odklopnik 6 A
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
FID stikalo/inštalacijski odklopnik
Število pinov
2
Značilnost sprožitve
B
Nazivni tok - zaokrožen
6 A
Zaviralna kapaciteta
6 kA
Podatkovni list izdelka (PDF)
Število (velikost pakiranja 36 kos)
Skupaj (98,03 € / Kos)
3529,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število enot širine: 2
- Število preskusnih ciklov / za okoljsko presojo: 28
- Moment privijanja / z vijačnim priključkom / najmanj: 2,5 Nm
- Moment privijanja / z vijačnim priključkom / največ: 3 Nm
- Izvedba osnovnega tipa: 5SU1
- Namestitveni položaj: kateri koli
- Globina vgradnje: 70 mm
- Mehanska življenjska doba (preklopni cikli) / običajno: 10000
- Število polov / opomba: 1P + N
- Število polov / z zaščito: 1
- Položaj / omrežni priključni kabel: neobvezno zgoraj ali spodaj
- Značilnosti izdelka / zaščita pred nenamernim stikom: da
- Lastnost izdelka / brez halogena: da
- Lastnost izdelka / zatesnitev: da
- Lastnost izdelka / brez silicija: da
- Funkcija izdelka / preklop nevtralnega vodnika: da
- Preklopna zmogljivost (Icu +): 25 kA
- Preklopni tok / po EN 60898: 6 kA
- Preklopni tok / po IEC 60947-2: 25 kA
- Zaščitni razred IP: IP20, z razdelilnikom, s priključenimi vodniki
- Temperatura okolice / med delovanjem / najmanj: -25 ° C
- Temperatura okolice / med delovanjem / največ: +55 ° C
- Izguba moči / za nazivno vrednost toka / pri izmeničnem toku / v vročem obratovalnem stanju / na pol: 2,7 W.
- Izguba / največja moč: 5,4 W.
- Stopnja onesnaženosti: 2
- Frekvenca napajalne napetosti: 50 Hz
- Delovna frekvenca / opomba: 50 Hz
- Kategorija prenapetosti: III
- Značilnost zaustavitve: trenutno
- Tok napake sprožitve: 30 mA
- Primernost za vgradnjo / vgradno namestitev: da
- Izolacijska napetost: 264 V
- Zaščitna funkcija / lažno sproženje: da
- Napajalna napetost / za preskusno opremo / najmanj: 195 V
- Priključni prerez vodnika / poln: 0,75 mm² - 35 mm²
- Prerez vodnika, ki ga je mogoče povezati / drobno uvijen / z obdelavo konca jedra: 0,75 mm² - 25 mm²
- Prerez / napenjanje prevodnega vodnika: 0,75 mm² - 35 mm²
- Izvedba
brez zamude
- Nazivna napetost (podrobnosti)
230/240 V/AC
- Vrsta izdelka
FID stikalo/inštalacijski odklopnik
- Število pinov
2
- Obratovalni razred
3.
- Značilnost sprožitve
B
- Skladnost z RoHS
Ja

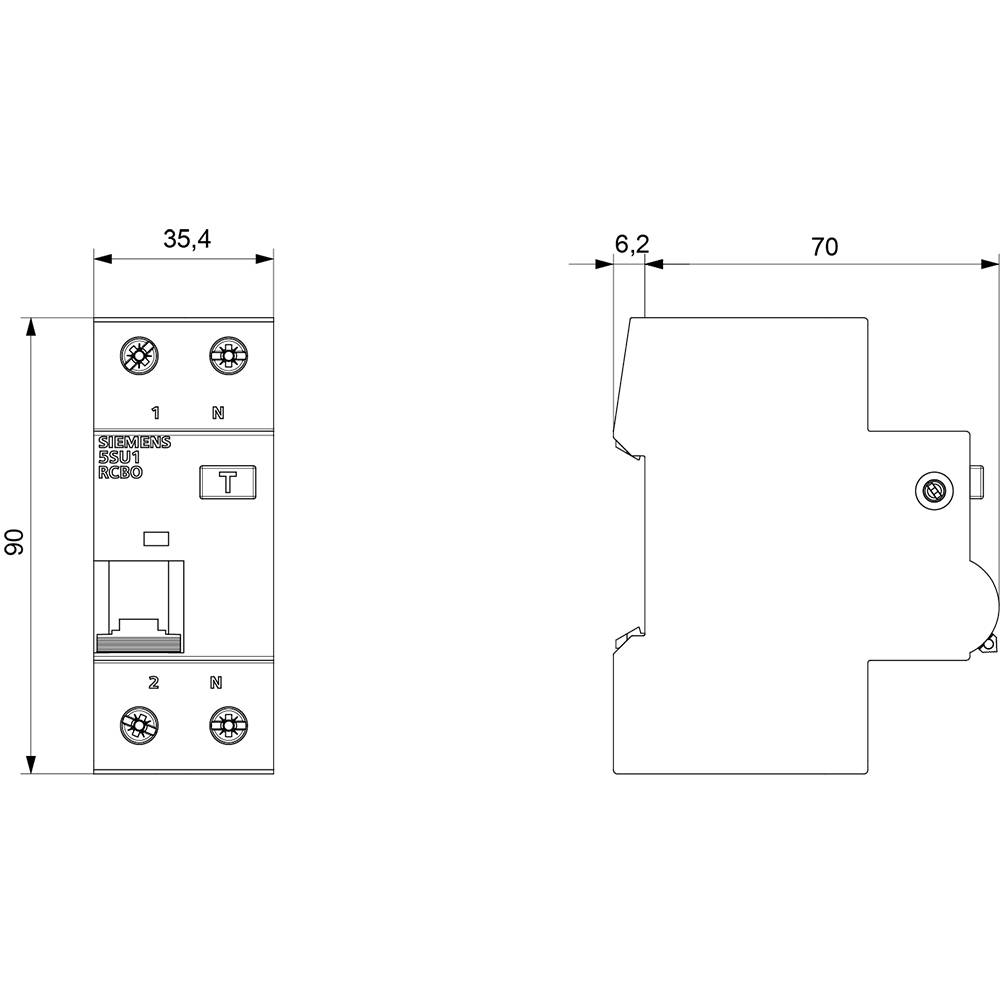

- Mere
(Š x V x G) 36 x 90 x 77 mm
- Vsebina
36 kos
- Nazivni tok
6 A
- Nazivni tok - zaokrožen
6 A
- Zaviralna kapaciteta
6 kA
- Širina
36 mm
- Višina
90 mm
- Globina
77 mm
AC
70 mm
6 A
230 V
B
264 V
0.03 A
A
1 kA
3
2
2
2
IP20
1
TRUE
25 kA
TRUE
2
TRUE
4
6
Undelayed
6
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2262674 Siemens 5SU13566GV06 FID stikalo/inštalacijski odklopnik 6 A
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2262674 Siemens 5SU13566GV06 FID stikalo/inštalacijski odklopnik 6 A
Opis
5SU1 FI/LS tip A 30mA B6 6kA 1+N 2TE, pakiranje v razsutem stanju 36 kosov FI/LS za kombinirano zaščito pred kratkim stikom in zaščito pred nenamernim dotikom. Patentirani RCBO-ji podjetja Siemens - kot pomemben sestavni del zaščitnih naprav SENTRON za električne inštalacije omogočajo kombinirano osebno, požarno in kabelsko zaščito v samo eni napravi. Poleg zaznavanja okvarnih tokov nudijo tudi zanesljivo zaščito pred kratkimi stiki in preobremenitvijo zahvaljujoč vgrajeni pretokovni zaščitni napravi. Za Siemens RCBO kot kombinacijo odklopnikov na diferenčni tok in miniaturnih odklopnikov je značilno predvsem: 1. Povečana varnost delovanja in razpoložljivost sistema zahvaljujoč ločenemu izklopu zadevnega tokokroga. 2. Ne glede na to, ali gre za sinusni izmenični diferenčni tokovi ali gladki enosmerni diferenčni tokovi - Siemens ponuja pravi tip in posebne različice za vse zahteve. 3. Zanesljiva varnost med namestitvijo zahvaljujoč oprijemu in zaščiti pred dotikom, ki sta vključena v standardno opremo. 4 Zahvaljujoč priročnemu drsnemu upravljanju z ročnim drsnikom, odstranitev brez orodja z vodilne tirnice ali s sklopa zbiralke. 5. Jasno viden indikator položaja stikala. 6. Podatkovna matrična koda na sprednji strani naprave zagotavlja vse informacije o RCBO hitro in enostavno. 7. Bodite zaščiteni v skladu s standardi: RCBO so v skladu z določili DIN VDE. 8. Optimalna tehnologija za vašo varnost - samo od Siemensa.
