Name: Siemens 5SU13567GV06 FID stikalo/inštalacijski odklopnik 6 A
Brand: Siemens
SKU: 2262675
Availability: BackOrder

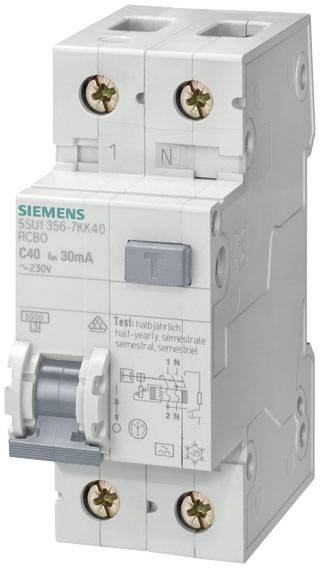

'Siemensov zaščitni odklopnik C40, 30mA, 230V. Služi za zaščito električnih tokokrogov v stavbah.'

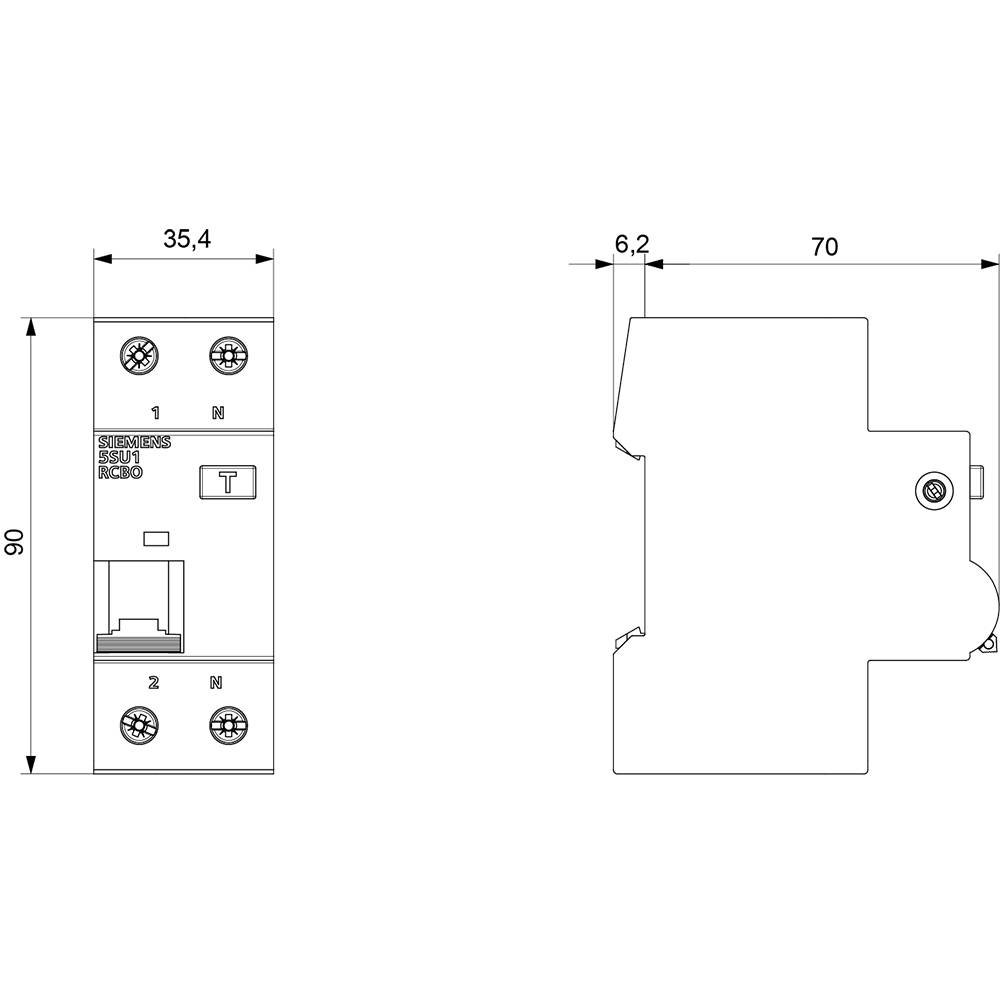

Tehnična risba električnega stikala z dimenzijami: širina 35,4 mm, globina 70 mm, višina 90 mm. Stranski pogled prikazuje podrobnosti.

1/2

Slika je simbolična

Vrsta izdelka

FID stikalo/inštalacijski odklopnik

Število pinov

Značilnost sprožitve

Nazivni tok - zaokrožen

6 A

Zaviralna kapaciteta

6 kA

Podatkovni list izdelka (PDF)

Dostava tor.,10.11.

Število (velikost pakiranja 36 kos)

Set (i) - zaloga Nemčija

Skupaj (111,36 € / Kos)

4009,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število enot širine: 2
Število preskusnih ciklov / za okoljsko presojo: 28
Moment privijanja / z vijačnim priključkom / najmanj: 2,5 Nm
Moment privijanja / z vijačnim priključkom / največ: 3 Nm
Izvedba osnovnega tipa: 5SU1
Namestitveni položaj: kateri koli
Globina vgradnje: 70 mm
Mehanska življenjska doba (preklopni cikli) / običajno: 10000
Število polov / opomba: 1P + N
Število polov / z zaščito: 1
Položaj / omrežni priključni kabel: neobvezno zgoraj ali spodaj
Značilnosti izdelka / zaščita pred nenamernim stikom: da
Lastnost izdelka / brez halogena: da
Lastnost izdelka / zatesnitev: da
Lastnost izdelka / brez silicija: da
Funkcija izdelka / preklop nevtralnega vodnika: da
Preklopna zmogljivost (Icu +): 25 kA
Preklopni tok / po EN 60898: 6 kA
Preklopni tok / po IEC 60947-2: 25 kA
Zaščitni razred IP: IP20, z razdelilnikom, s priključenimi vodniki
Temperatura okolice / med delovanjem / najmanj: -25 ° C
Temperatura okolice / med delovanjem / največ: +55 ° C
Izguba moči / za nazivno vrednost toka / pri izmeničnem toku / v vročem obratovalnem stanju / na pol: 1,9 W.
Izguba / največ energije: 3,8 W.
Stopnja onesnaženosti: 2
Frekvenca napajalne napetosti: 50 Hz
Delovna frekvenca / opomba: 50 Hz
Kategorija prenapetosti: III
Značilnost zaustavitve: trenutno
Tok napake sprožitve: 30 mA
Primernost za vgradnjo / vgradno namestitev: da
Izolacijska napetost: 264 V
Zaščitna funkcija / lažno sproženje: da
Napajalna napetost / za preskusno opremo / najmanj: 195 V
Priključni prerez vodnika / poln: 0,75 mm² - 35 mm²
Prerez vodnika, ki ga je mogoče povezati / drobno uvijen / z obdelavo konca jedra: 0,75 mm² - 25 mm²
Prerez / napenjanje prevodnega vodnika: 0,75 mm² - 35 mm²

Izvedba: brez zamude

Nazivna napetost (podrobnosti): 230/240 V/AC

Vrsta izdelka: FID stikalo/inštalacijski odklopnik

Število pinov: 2

Obratovalni razred: 3.

Značilnost sprožitve: C

Skladnost z RoHS: Ja

Mere: (Š x V x G) 36 x 90 x 77 mm

Vsebina: 36 kos

Nazivni tok: 6 A

Nazivni tok - zaokrožen: 6 A

Zaviralna kapaciteta: 6 kA

Širina: 36 mm

Višina: 90 mm

Globina: 77 mm

: AC

: 70 mm

: 6 A

: 230 V

: C

: 264 V

: 0.03 A

: A

: 1 kA

: 3

: 2

: 2

: 2

: IP20

: 1

: TRUE

: 25 kA

: TRUE

: 2

: TRUE

: 4

: 6

: Undelayed

: 6

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2262675 Siemens 5SU13567GV06 FID stikalo/inštalacijski odklopnik 6 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2262675 Siemens 5SU13567GV06 FID stikalo/inštalacijski odklopnik 6 A

Opis

5SU1 FI/LS tip A 30mA C6 6kA 1+N 2TE, pakiranje v razsutem stanju 36 kosov FI/LS za kombinirano zaščito pred kratkim stikom in zaščito pred nenamernim dotikom. Patentirani RCBO-ji podjetja Siemens - kot pomemben sestavni del zaščitnih naprav SENTRON za električne inštalacije omogočajo kombinirano osebno, požarno in kabelsko zaščito v samo eni napravi. Poleg zaznavanja okvarnih tokov nudijo tudi zanesljivo zaščito pred kratkimi stiki in preobremenitvijo zahvaljujoč vgrajeni pretokovni zaščitni napravi. Za Siemens RCBO kot kombinacijo odklopnikov na diferenčni tok in miniaturnih odklopnikov je značilno predvsem: 1. Povečana varnost delovanja in razpoložljivost sistema zahvaljujoč ločenemu izklopu zadevnega tokokroga. 2. Ne glede na to, ali gre za sinusni izmenični diferenčni tokovi ali gladki enosmerni diferenčni tokovi - Siemens ponuja pravi tip in posebne različice za vse zahteve. 3. Zanesljiva varnost med namestitvijo zahvaljujoč oprijemu in zaščiti pred dotikom, ki sta vključena v standardno opremo. 4 Zahvaljujoč priročnemu drsnemu upravljanju z ročnim drsnikom, odstranitev brez orodja z vodilnega vodila ali s sklopa zbiralke. 5. Jasno viden indikator položaja stikala. 6. Podatkovna matrična koda na sprednji strani naprave zagotavlja vse informacije o RCBO hitro in enostavno. 7. Bodite zaščiteni v skladu s standardi: RCBO so v skladu z določili DIN VDE. 8. Optimalna tehnologija za vašo varnost - samo od Siemensa.
