Name: Siemens 5SY41147 5SY4114-7 inštalacijski odklopnik 0.3 A
Brand: Siemens
SKU: 2757622
Availability: BackOrder

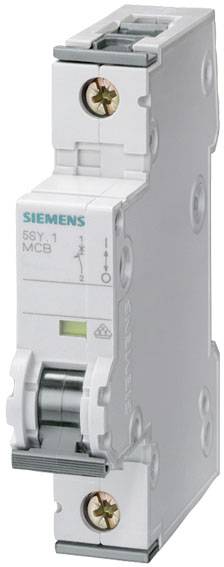

Odklopnik Siemens, model 5SY MCB1, siv, stranski pogled.

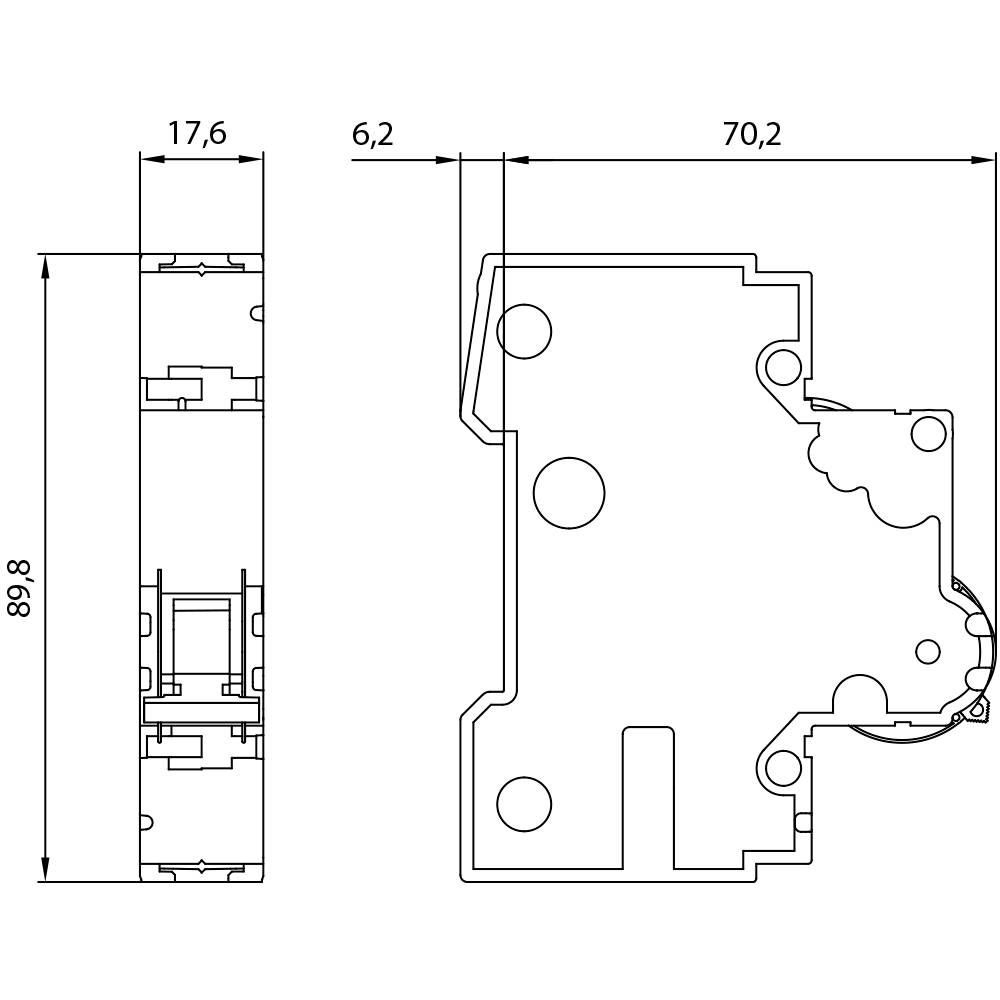

Tehnična risba električnega komponenta z merami: 89,8 mm višine, 70,2 mm širine, 17,6 mm globine. Prikazuje priključke in montažne točke.

1/2

Slika je simbolična

Vrsta izdelka

inštalacijski odklopnik

Število pinov

Značilnost sprožitve

Nazivni tok - zaokrožen

300 mA

Nazivna napetost (podrobnosti)

230/400 V/AC

Podatkovni list izdelka (PDF)

Dostava pon.,30.11.

Število

kos - zaloga Nemčija

Skupaj (23,99 € / Kos)

23,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število širinskih delilnih enot: 1
Število preskusnih ciklov / za okoljsko testiranje: 6
Pritezni moment / z vijačno povezavo / najmanj: 2,5 Nm
Pritezni moment / z vijačno povezavo / največ: 3,5 Nm
Različica osnovnega tipa: 5SY4
Vrsta pritrditve: sistem hitrega pritrditve
Primernost za uporabo: strojegradnja / industrija
Položaj vgradnje: poljuben
Vgradna globina: 70 mm
Izolacijska napetost / pri AC: 440 V
Izolacijska napetost / za enofazno delovanje / za AC: 440 V
Izolacijska napetost / za večfazno delovanje / za AC: 440 V
Mehanska življenjska doba (preklopni cikli) / tipično: 10000
Število polov / Opomba: 1P
Položaj / napajalni kabel: poljuben
Lastnosti izdelka / zaščita pred nenamernim dotikom: da
Komponenta izdelka/kombinirana sponka zgoraj: da
Komponenta izdelka/kombinirana sponka spodaj: da
Lastnost izdelka/lastnosti za glavna stikala v skladu z EN 60204-1: da
Lastnost izdelka / brez halogenov: da
Lastnosti izdelka / možnost tesnjenja: da
Lastnost izdelka / brez silikona: da
Razširitev izdelka / vgradna / dodatna oprema: da
Preklopna zmogljivost (Icu+): 35 kA
Preklopna moč toka / po EN 60898: 10 kA
Tok preklopne zmogljivosti / po IEC 60947-2: 35 kA
Preklopna zmogljivost toka / pri DC / po IEC 60947-2: 15 kA
Zaščitni razred IP: IP20, s priključenimi vodniki
Temperatura okolja / med delovanjem / najmanj: -40 °C
Temperatura okolice / med delovanjem / največ: +70 °C
Izguba moči / pri nazivnem toku / pri izmeničnem toku / v ogretem delovnem stanju / na pol: 0,9 W
Izguba moči / največ: 0,9 W
Stopnja onesnaženosti: 3
Frekvenca napajalne napetosti: 50 Hz
Frekvenca napajalne napetosti / opomba: 50/60 Hz
Prenapetostna kategorija: III
Delovna napetost / minimum: 24 V
Številka AWG / kot kodiran presek priključnega vodnika / najmanj: 18
Številka AWG / kot kodiran presek priključnega vodnika / največ: 4
Prerez povezljivega vodnika / polno: 0,75 mm² - 35 mm²
Prerez priključnega vodnika / fino vijačen / z obdelavo konca jedra: 0,75 mm² - 25 mm²
Prerez priključnega vodnika / vijačni: 0,75 mm² - 35 mm²

Nazivna napetost (podrobnosti): 230/400 V/AC

Vrsta izdelka: inštalacijski odklopnik

Število pinov: 1

Obratovalni razred: 3

Značilnost sprožitve: C

Skladnost z RoHS: Ja

Nazivni tok - zaokrožen: 300 mA

Nazivni tok: 0.3 A

Mere: (Š x V x G) 18 x 90 x 76 mm

Vsebina: 1 kos

Zaviralna kapaciteta: 5 kA

Obratovalna napetost: 440 V/AC

Širina: 18 mm

Višina: 90 mm

Globina: 76 mm

: AC

: 70 mm

: 0.3 A

: 400 V

: C

: 440 V

: 3

: 3

: 1

: FALSE

: FALSE

: 0.75-35 mm²

: 0.75-35 mm²

: -40-70 °C

: FALSE

: TRUE

: 1

: 10 kA

: 10 kA

: 35 kA

: 35 kA

: 4

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2757622 Siemens 5SY41147 5SY4114-7 inštalacijski odklopnik 0.3 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2757622 Siemens 5SY41147 5SY4114-7 inštalacijski odklopnik 0.3 A

Opis

Odklopnik 230/400V 10kA, 1-polni, C, 0,3A, T=70mm Odklopnik je odklopnik za zaščito pred kratkim stikom. Miniaturni odklopniki Siemens kot pomemben del zaščitnih komponent SENTRON za električno instalacijo nudijo učinkovito osebno in sistemsko zaščito z varnim izklopom v primeru preobremenitve ali kratkega stika. Priročna tehnologija montaže in povezovanja, standardne dodatne komponente in dosleden dizajn - to so značilnosti družine naprav. Ne glede na to, ali gre za infrastrukturo ali za industrijske zahteve, Siemens ponuja miniaturne odklopnike za vse aplikacije in vsa področja uporabe. Glavne značilnosti omrežnih odklopnikov Siemens so: 1. Učinkovita osebna, investicijska in sistemska zaščita pred preobremenitvijo in kratkimi stiki. 2. Enotni dodatki v široki paleti, enostavni za sestavo in zamenljivi kadarkoli. 3. Zanesljiva varnost med namestitvijo zahvaljujoč standardno vključeni oprijemu in zaščiti pred dotikom. 4 Odstranitev brez orodja z vodilne tirnice ali s sklopa vodila zahvaljujoč priročnemu drsnemu ročnemu upravljanju. 5. Jasno viden indikator položaja stikala. 6. Podatkovna matrična koda na sprednji strani naprave hitro in enostavno zagotavlja vse informacije o odklopniku. 7. Standardno skladna zaščita z globalnimi odobritvami. Za varno in učinkovito električno infrastrukturo v stavbah in industriji ponuja Siemens integriran portfelj zaščitnih, stikalnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic.
