Name: Siemens 5SY41166 5SY4116-6 inštalacijski odklopnik 16 A
Brand: Siemens
SKU: 2262629
Availability: InStock

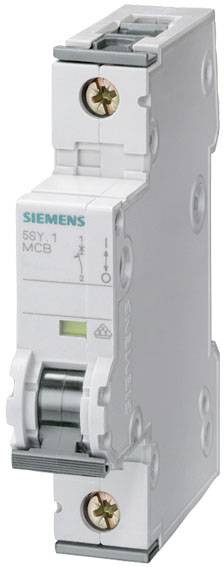

Enopolni odklopnik, znamka vidna, mehanska pozicija stikala, primeren za zaščito električnih tokokrogov.

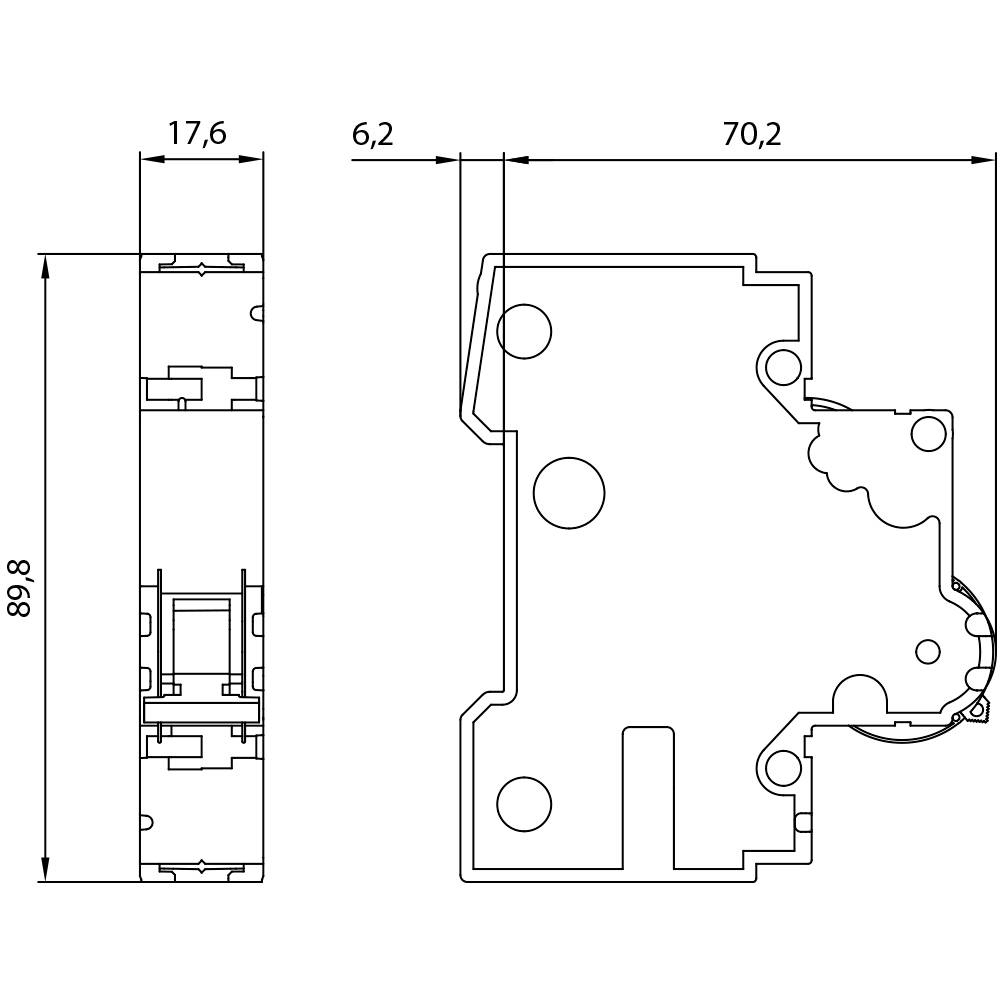

Tehnična risba električnega komponenta z merami: višina 89,8 mm, širina 70,2 mm stranski pogled in 17,6 mm čelni pogled.

1/2

Slika je simbolična

Vrsta izdelka

inštalacijski odklopnik

Število pinov

Značilnost sprožitve

Nazivni tok - zaokrožen

16 A

Nazivna napetost (podrobnosti)

230/400 V/AC

Podatkovni list izdelka (PDF)

Dostava sre.,14.10.

155 Set (i) - zaloga Nemčija

Število

Set (i) - zaloga Nemčija

Skupaj (6,99 € / Kos)

6,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število enot širine: 1
Število preskusnih ciklov / za okoljsko presojo: 6
Moment privijanja / z vijačnim priključkom / najmanj: 2,5 Nm
Moment privijanja / z vijačnim priključkom / največ: 3,5 Nm
Izvedba osnovnega tipa: 5SY4
Vrsta pritrditve: sistem hitrega pritrditve
Primernost za uporabo: strojništvo / industrija
Namestitveni položaj: kateri koli
Globina vgradnje: 70 mm
Izolacijska napetost / pri izmeničnem toku: 440 V
Izolacijska napetost / z enofaznim delovanjem / z izmeničnim tokom: 440 V
Izolacijska napetost / z večfaznim delovanjem / z izmeničnim tokom: 440 V
Mehanska življenjska doba (preklopni cikli) / običajno: 10000
Število polov / opomba: 1P
Položaj / priključni kabel: kateri koli
Značilnosti izdelka / zaščita pred nenamernim stikom: da
Zgornja komponenta / kombinacija izdelka: da
Komponenta izdelka / kombinacija sponke spodaj: da
Lastnosti / lastnosti izdelka glavnega stikala po EN 60204-1: da
Lastnost izdelka / brez halogena: da
Lastnost izdelka / zatesnitev: da
Lastnost izdelka / brez silicija: da
Razširitev izdelka / vgradna / dodatna oprema: da
Preklopna zmogljivost (Icu +): 20 kA
Preklopni tok / po EN 60898: 10 kA
Preklopni tok / po IEC 60947-2: 20 kA
Preklopni tok / pri enosmernem toku / po IEC 60947-2: 15 kA
Zaščitni razred IP: IP20, s priključenimi vodniki
Temperatura okolice / med delovanjem / najmanj: -40 ° C
Temperatura okolice / med delovanjem / največ: +70 ° C
Izguba moči / za nazivno vrednost toka / pri izmeničnem toku / v vročem obratovalnem stanju / na pol: 1,8 W
Izguba / največja moč: 1,8 W.
Stopnja onesnaženosti: 3
Frekvenca napajalne napetosti: 50 Hz
Frekvenca / opomba napajalne napetosti: 50/60 Hz
Kategorija prenapetosti: III
Delovna napetost / najmanj: 24 V
Številka AWG / kot kodiran prečni prerez priključnega vodnika / najmanj: 18
Številka AWG / kot kodiran prečni prerez / povezljiv vodnik / največ: 4
Priključni prerez vodnika / poln: 0,75 mm² - 35 mm²
Prerez vodnika, ki ga je mogoče povezati / drobno uvijen / z obdelavo konca jedra: 0,75 mm² - 25 mm²
Prerez / napenjanje prevodnega vodnika: 0,75 mm² - 35 mm²

Nazivna napetost (podrobnosti): 230/400 V/AC

Vrsta izdelka: inštalacijski odklopnik

Število pinov: 1

Obratovalni razred: 3.

Značilnost sprožitve: B

Skladnost z RoHS: Ja

Nazivni tok - zaokrožen: 16 A

Nazivni tok: 16 A

Barva: večbarvna

Mere: (Š x V x G) 18 x 90 x 76 mm

Vsebina: 1 kos

Zaviralna kapaciteta: 5 kA

Obratovalna napetost: 440 V/AC

Širina: 18 mm

Višina: 90 mm

Globina: 76 mm

Teža: 0

: AC

: 70 mm

: 16 A

: 400 V

: 50-60 MHz

: B

: 440 V

: 3

: 3

: 3

: 1

: FALSE

: IP20

: 1

: FALSE

: 0.75-35 mm²

: 0.75-35 mm²

: -40-70 °C

: FALSE

: TRUE

: 1

: 10 kA

: 10 kA

: 20 kA

: 20 kA

: 4

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2262629 Siemens 5SY41166 5SY4116-6 inštalacijski odklopnik 16 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2262629 Siemens 5SY41166 5SY4116-6 inštalacijski odklopnik 16 A

Opis

Odklopnik 230/400V 10kA, 1-polni, B, 16A, D=70mm Odklopnik je odklopnik za zaščito pred kratkim stikom. Miniaturni odklopniki Siemens kot pomemben del zaščitnih komponent SENTRON za električno instalacijo nudijo učinkovito osebno in sistemsko zaščito z varnim izklopom v primeru preobremenitve ali kratkega stika. Priročna tehnologija montaže in povezovanja, standardne dodatne komponente in dosleden dizajn - to so značilnosti družine naprav. Ne glede na to, ali gre za infrastrukturo ali za industrijske zahteve, Siemens ponuja miniaturne odklopnike za vse aplikacije in vsa področja uporabe. Glavne značilnosti električnih odklopnikov Siemens so: 1. Učinkovita osebna, investicijska in sistemska zaščita pred preobremenitvijo in kratkimi stiki. 2. Enotni dodatki v široki paleti, enostavni za sestavo in zamenljivi kadarkoli. 3. Zanesljiva varnost med namestitvijo zahvaljujoč standardno vključeni oprijemu in zaščiti pred dotikom. 4 Odstranitev brez orodja z vodilne tirnice ali s sklopa zbiralke zahvaljujoč priročnemu drsnemu ročnemu upravljanju. 5. Jasno viden indikator položaja stikala. 6. Podatkovna matrična koda na sprednji strani naprave hitro in enostavno zagotavlja vse informacije o odklopniku. 7. Standardno skladna zaščita z globalnimi odobritvami. Za varno in učinkovito električno infrastrukturo v stavbah in industriji ponuja Siemens integriran portfelj zaščitnih, stikalnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic.
