Siemens LZS:RT3A4L24 vtični rele 1 menjalo 5 kos

Shranjevalna oprema z oranžnim plastičnim modulom in črnimi sponkami, prikazana v perspektivnem pogledu. To ponazarja povezovalne elemente in njihovo razporeditev.

Slika je simbolična

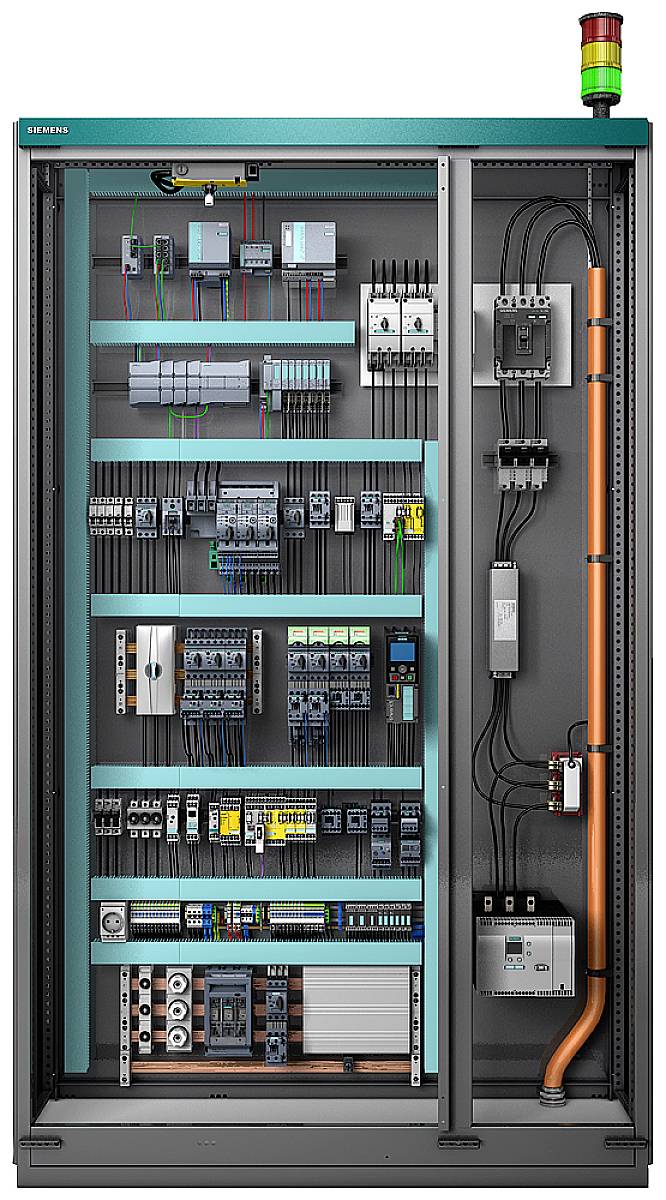

Velik električni omar z več električnimi komponentami in kabli, barvno kodirani žici na različnih priključnih sponkah.

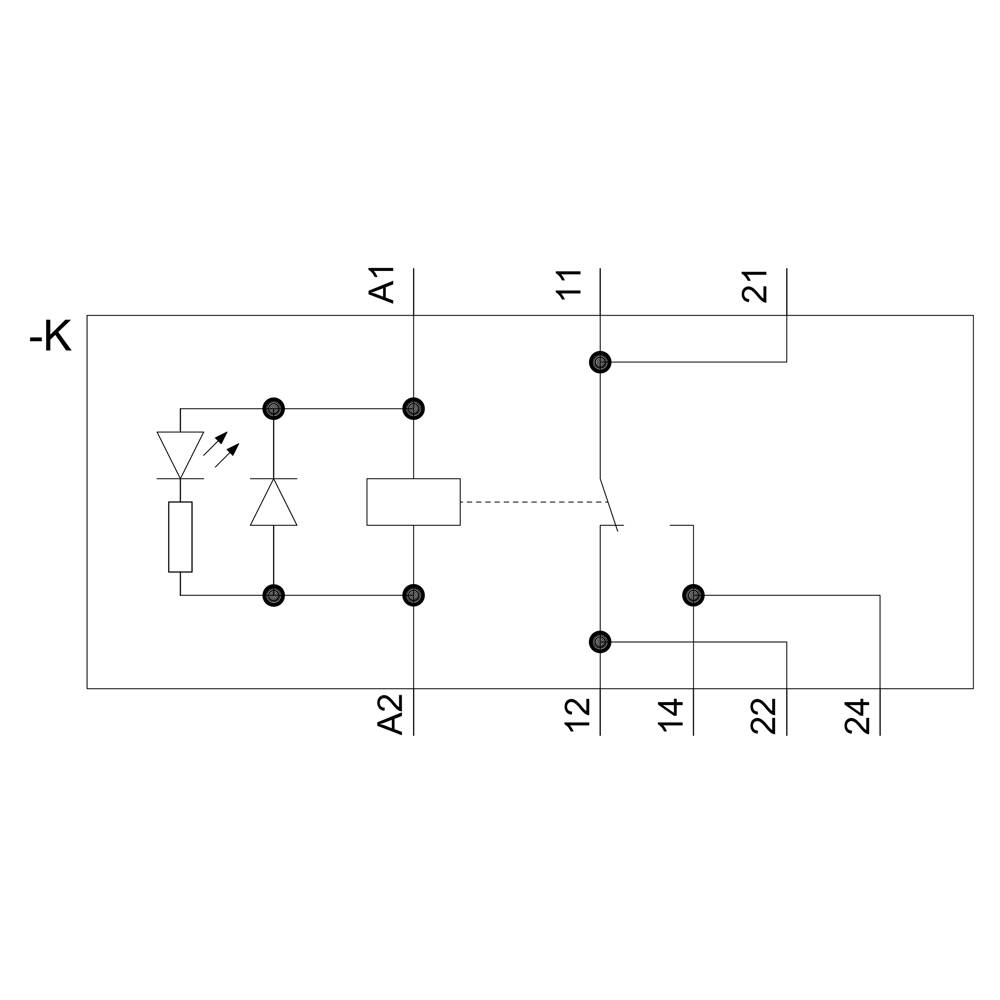

'Shematski diagram rele s tuljavo, diodami in priključki A1, A2, 11, 12, 14, 21, 22, 24.'

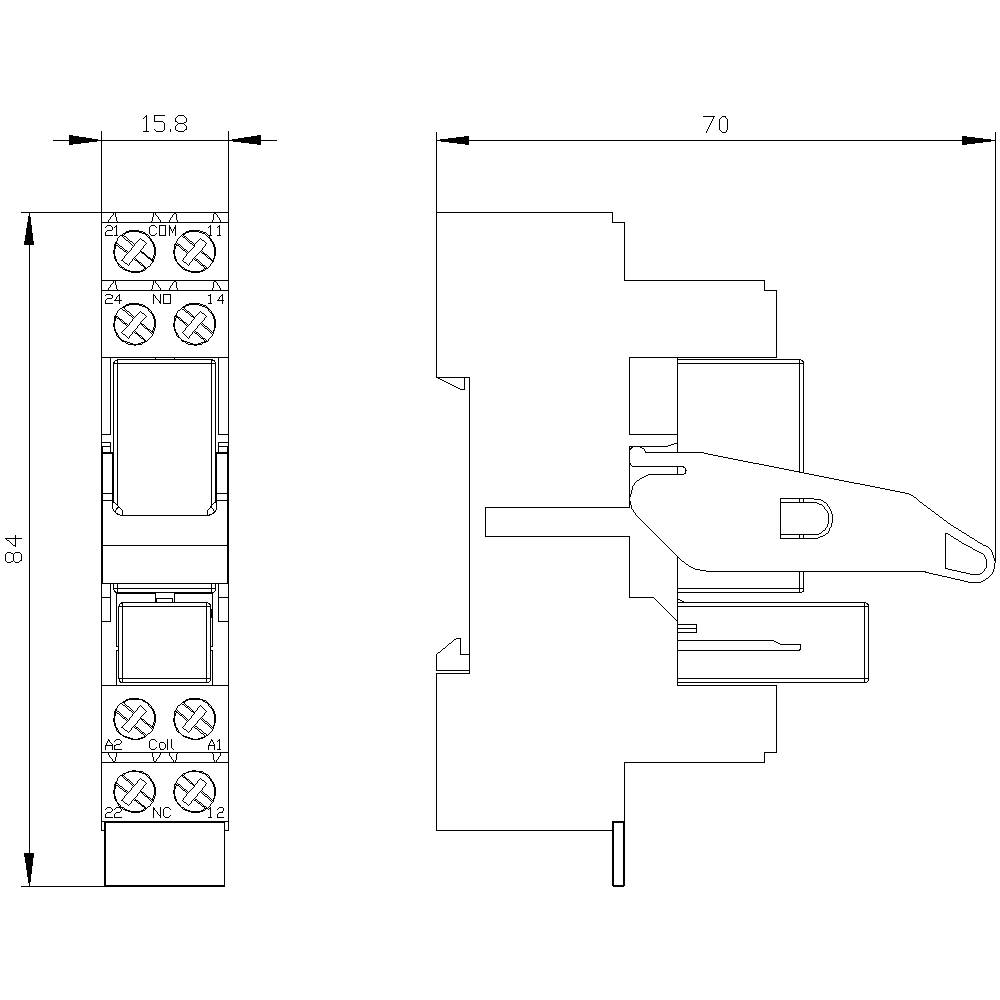

Tehnični načrt relejev z dimenzijami: širina 15,8 mm, višina 84 mm, globina 70 mm. Prikazuje priključne sponke in stranski pogled.

1/4

Slika je simbolična

Vrsta izdelka

vtični rele

Kontakt

1 menjalo

Vrsta

LZS:RT3A4L24

Priključek

vijačni

Material kontakta

AgNi 90/10

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

1 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 5 kos)

Set (i) - zaloga Nemčija

Skupaj (23,00 € / Kos)

114,99 €

z DDV

Samo 11,00 €

Na voljo samo 1 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Odvajanje moči: 1 W
toplotni tok: 16 A
Prerez vodnika, ki ga je mogoče priključiti: 1 mm²-2,5 mm²
Vrsta pritrditve: pritrdilna pritrditev
Dolžina odstranjevanja: 8 mm

Vrsta izdelka: vtični rele

Vrsta: LZS:RT3A4L24

Priključek: vijačni

Kontakt: 1 menjalo

Material kontakta: AgNi 90/10

Električna življenjska doba: 1000000

Mehanska življenjska doba: 3.0E7

Moč tuljave: 1 W

Značilnosti: z LED

: IP20

Maks. temperatura: +70 °C

Min. temperatura: -40 °C

Globina: 78 mm

Širina: 15.5 mm

Višina: 71 mm

Mere: (Š x V x G) 15.5 x 71 x 78 mm

Vsebina: 5 kos

Namestitev: vtičen

Delovna napetost: 24 V/DC

Maks. obratovalna napetost: 24 V/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1740392 Siemens LZS:RT3A4L24 vtični rele 1 menjalo 5 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1740392 Siemens LZS:RT3A4L24 vtični rele 1 menjalo 5 kos

Opis

Vtični rele Celotna enota 1 W, 24 V DC Modul Red LED Standardna vtična vtičnica Vijačni priključek Sklopni rele z vtičnim relejem SIRIUS LZS za galvansko izolacijo, pomnoževanje kontaktov, preklop manjših obremenitev in kot možen prehod. Spojni releji imajo brezkontaktno ožičenje in povezavo proti vibracijam, zahvaljujoč priključnim vzmetnim priključkom. Vtičnice z logično ločitvijo omogočajo enostavno ožičenje. Preklopna zmogljivost se preskusi v skladu z AC-15 in DC-13. Zahvaljujoč trdim pozlačenim stikom je sodelovanje z elektronskim krmiljenjem optimalno. Naprave so na voljo kot popolne enote ali posamezni moduli v tipih RT, PT in MT, z logično izolacijo ali brez nje, v različnih tuljavnih napetostih, v vijačnem ali priključnem terminalu. Na voljo so obsežni dodatki, kot so vtičnice, palice za pritrjevanje / ejektorje, ožičenja in LED moduli. Releji SIRIUS - program za vse primere.
