Siemens polprevodniška zaščita 3RF23301AA04 30 A Preklopna napetost (maks.): 460 V/AC brez napetostno preklapljanje 1 ko

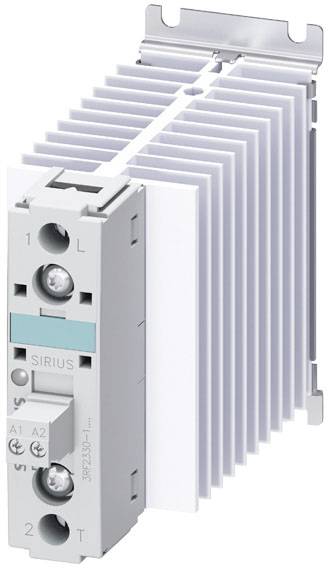

Kompaktni elektronski hladilniki komponent in relejev, primerni za industrijske aplikacije za krmiljenje električnih tokov.

Slika je simbolična

Odprt električni razdelilnik prikazuje več vrst električnih komponent in kablov, nameščenih za industrijske krmilne namene.

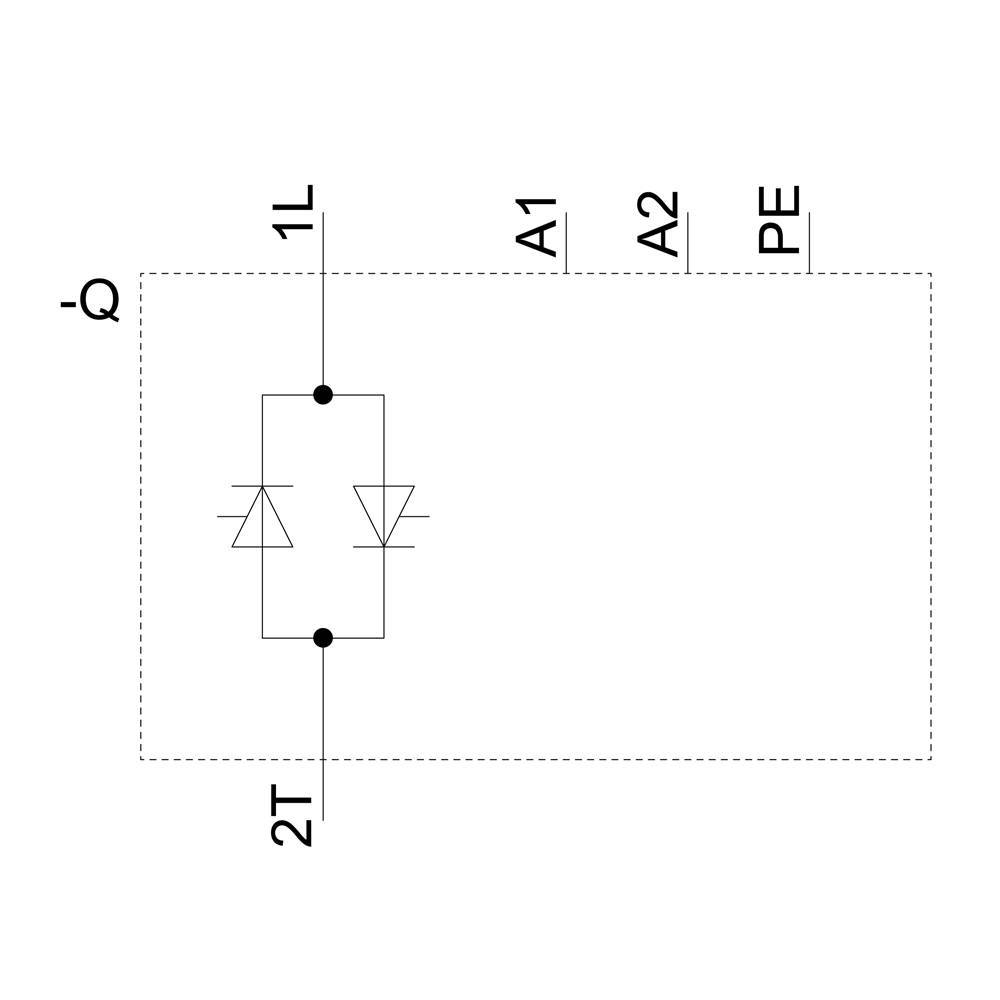

'Električni načrt: Simbol usmernika z dvema diodama v nasprotni usmeritvi med vozliščema 1L in 2T.'

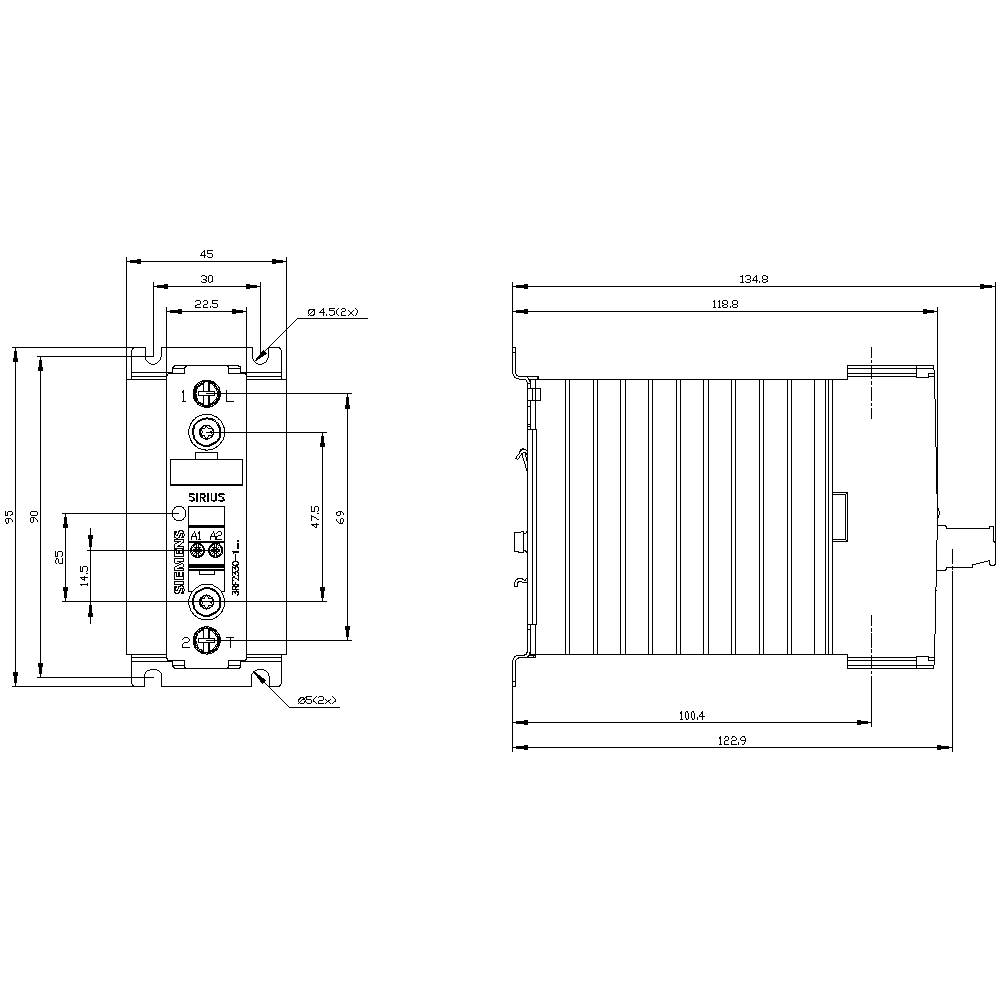

Tehnična risba elektronske naprave z dimenzijami. Levo sprednja stran, desno stranska stran. Mere v milimetrih.

1/4

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

polprevodniška zaščita

Krmilna napetost (min).

15 V/DC

Krmilna napetost (maks.)

24 V/DC

Preklopna napetost (maks.)

460 V/AC

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

3 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

Set (i) - zaloga Nemčija

Skupaj (83,99 € / Kos)

83,99 €

z DDV

Samo 9,00 €

Na voljo samo 3 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta montaže: montaža z vijaki in zaskočno montažo na 35 mm zgornjo letev
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600V
Zasnova izdelka: 1-fazna
Število polov: 1

Vrsta embalaže: Piece

Vrsta izdelka: polprevodniška zaščita

Vrsta: 3RF2330-1AA04

Vrsta preklopa: brez napetostno preklapljanje

Priključek: vijačni

Krmilna napetost (min).: 15 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 15 - 24 V/DC

Nadzor toka (maks.): 15 mA

Prenapetostni tok (maks.): 600 A

Preklopna napetost (min.): 48 V/AC

Preklopna napetost (maks.): 460 V/AC

Obremenilni tok (maks.): 30 A

Izhodna napetost (min.): 48 V/AC

Izhodna napetost (maks.): 460 V/AC

Izhodni tok maks.: 30 A

Kontakt: 1 zapiralo

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

: IP20

Širina: 45 mm

Višina: 100 mm

Globina: 139 mm

Skladnost z RoHS: Ja

Stalni tok (maks.): 30 A

Vsebina: 1 kos

Nazivna regulacijska napetost: 24 V/DC

UKCA: ni pomembno

Različice(Cene izdelkov vključujejo DDV.)

Vrsta preklopa

Krmilna napetost (maks.)

Obremenilni tok (maks.)

Krmilna napetost (min).

Preklopna napetost (maks.)

Izhodna napetost (maks.)

Kontakt

Siemens polprevodniška zaščita 3RF23301AA04 30 A Preklopna napetost (maks.): 460 V/AC brez napetostno preklapljanje 1 kos

Št. izdelka:2865224

Priporočeni izdelki

brez napetostno preklapljanje

24 V/DC

30 A

15 V/DC

460 V/AC

1 zapiralo

Siemens polprevodniška zaščita 3RF23101AA22 10.5 A Preklopna napetost (maks.): 230 V/AC brez napetostno preklapljanje 1 kos

Št. izdelka:2261685

brez napetostno preklapljanje

230 V/AC

10.5 A

110 V/AC

230 V/AC

1 zapiralo

Siemens polprevodniška zaščita 3RF23201AA26 20 A Preklopna napetost (maks.): 600 V/AC brez napetostno preklapljanje 1 kos

Št. izdelka:2261687

brez napetostno preklapljanje

230 V/AC

20 A

110 V/AC

600 V/AC

1 zapiralo

Siemens polprevodniška zaščita 20 A Preklopna napetost (maks.): 460 V/AC trenutno preklapljanje 1 kos

Št. izdelka:2261688

trenutno preklapljanje

24 V/DC

20 A

15 V/DC

460 V/AC

1 zapiralo

Siemens polprevodniška zaščita 20 A Preklopna napetost (maks.): 460 V/AC trenutno preklapljanje 1 kos

Št. izdelka:2261689

trenutno preklapljanje

230 V/AC

20 A

110 V/AC

460 V/AC

1 zapiralo

Siemens polprevodniška zaščita 3RF23301AA04 30 A Preklopna napetost (maks.): 460 V/AC brez napetostno preklapljanje 1 kos

Št. izdelka:2261690

brez napetostno preklapljanje

24 V/DC

30 A

15 V/DC

460 V/AC

1 zapiralo

Siemens polprevodniška zaščita 30 A Preklopna napetost (maks.): 460 V/AC trenutno preklapljanje 1 kos

Št. izdelka:2261692

trenutno preklapljanje

24 V/DC

30 A

15 V/DC

460 V/AC

1 zapiralo

Siemens polprevodniška zaščita 3RF23301DA06 30 A Preklopna napetost (maks.): 600 V/AC 1 kos

Št. izdelka:2261693

24 V/DC

30 A

15 V/DC

600 V/AC

1 zapiralo

Siemens polprevodniška zaščita 40 A Preklopna napetost (maks.): 460 V/AC trenutno preklapljanje 1 kos

Št. izdelka:2261695

trenutno preklapljanje

24 V/DC

40 A

15 V/DC

460 V/AC

1 zapiralo

Siemens polprevodniška zaščita 50 A Preklopna napetost (maks.): 460 V/AC trenutno preklapljanje 1 kos

Št. izdelka:2261696

trenutno preklapljanje

24 V/DC

50 A

15 V/DC

460 V/AC

1 zapiralo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2865224 Siemens polprevodniška zaščita 3RF23301AA04 30 A Preklopna napetost (maks.): 460 V/AC brez napetostno preklapljanje 1 ko

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2865224 Siemens polprevodniška zaščita 3RF23301AA04 30 A Preklopna napetost (maks.): 460 V/AC brez napetostno preklapljanje 1 ko

Opis

Polprevodniški kontaktor 1-fazni 3RF2 AC 51 / 30 A / 40 °C 48-460 V / DC 24 V Vijačna povezava SIRIUS 3RF23 polprevodniški kontaktor za preklapljanje uporovnih/induktivnih bremen, npr. B. iz radiatorjev ali ventilov v polnilnici.
Naprave preklapljajo brez obrabe in tiho, zato so idealne za prostore, občutljive na hrup (pisarne, bolnišnice). So izjemno zanesljivi tudi pri visokih preklopnih frekvencah. Ker je hladilno telo že integrirano, jih je mogoče uporabiti neposredno v krmilni omari. Kompaktna oblika prihrani prostor na DIN letvi. Polprevodniške kontaktorje je mogoče razširiti tudi s standardiziranimi funkcijskimi moduli 3RF29 za različne aplikacije s preprostim klikom nanje. Naprave so odobrene po vsem svetu (npr. IEC in UL/CSA).
Polprevodniški kontaktorji so na voljo kot 1-fazne ali 3-fazne naprave. Na voljo so za različne moči in nazivne delovne napetosti. Zasnovani za delovanje z izmeničnim ali enosmernim tokom, so na voljo z vijačnimi, vzmetnimi ali obročastimi kabelskimi čevlji.
Poleg funkcijskih modulov 3RF29 so kot dodatna oprema na voljo tudi krmilni vtiči in pokrovi sponk.
Preprost, učinkovit, vedno aktualen - modularni sistem SIRIUS.
