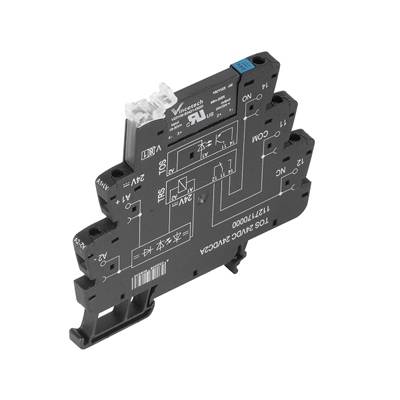

Solid-State releji Weidmüller TOS 24VDC 24VDC2A 1127170000
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Package
Vrsta izdelka
polprevodniški rele
Krmilna napetost (min).
24 V/DC
Krmilna napetost (maks.)
24 V/DC
Preklopna napetost (maks.)
33 V/DC
Podatkovni list izdelka (PDF)
5 Set (i) - zaloga Nemčija
Podobni izdelki
Število (velikost pakiranja 10 kos)
Skupaj (44,50 € / Kos)
445,00 €
z DDV
Na voljo samo 5 Set (i) - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller polprevodniški rele 1127170000 2 A Preklopna napetost (maks.): 33 V/DC 10 kos
- Industrijska embalaža z 10 kosi
Tehnične specifikacije
- Temperatura skladiščenja, maks .: 70 ° C Temperatura skladiščenja, min .: -40 ° C Prikaz stanja: LED zelena Zakasnitev vklopa: ≤0,1 ms Zakasnitev izklopa:<1 ms padec napetosti pri največji obremenitvi: ≤ 120 mV tok uhajanja:<10 µA odpornost na kratki stik: brez barve: črna nazivna napetost: 300 V prenapetostna kategorija: III plazenje in nadzor nad zračnostjo - stran obremenitve: ≥ 5,5 mm impulzna vzdržljiva napetost: 6 kV (1,2 / 50 µs) vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije MTTF: 1.077 let Vklop / izklop napetosti: 14 V / 12,5 V DC Zaščitni tokokrog: prosta kolesnica, zaščita pred povratno polarnostjo, min. Preklopni tok: 5 mA Zaščitni tokokrog , obremenitvena stran: prosta kolesna dioda, DIN tirnica: TS 35, razred vnetljivosti po UL 94: V -0 Stopnja onesnaženosti: 2 Stran za nadzor dielektrične trdnosti - stran obremenitve: 2,5 kVeff Dolžina odstranjevanja, nazivna povezava: 8 mm vpenjalno območje , nazivni priključek: 1,5 mm² vpenjalno območje, min .: 0,14 mm² vpenjalno območje, max .: 2,5 mm² presek žične povezave AWG, min .: AWG 26 presek žične povezave AWG, maks .: AWG 14 presek žične povezave, enojni žica, min .: 0,14 mm² presek žične povezave, enojna žica, max .: 2,5 mm² presek žične povezave, fino uvijena, min .: 0,14 mm² prečni prerez vodnika, fino vlečena, max .: 2,5 mm² prerez, fino nasedli, min. (AWG): Prerez priključka vodnika AWG 26, fino navojni, maks. (AWG): Prerez priključka vodnika AWG 14, fino navojni AEH s plastičnim obročem DIN 46228/4, min. : 0,2 5 mm² prečni prerez vodnika, fino vezan AEH s plastičnim obročem DIN 46228/4, maks .: 2,5 mm² prečni prerez vodnika, fino verižen, AEH (DIN 46228-1), min .: 0,25 mm² vodnik prerez, fino vlečen, AEH (DIN 46228-1), največ: 2,5 mm² Velikost rezila: gr. PH0 Najvišja frekvenca vklopa (enosmerna krmilna napetost): 300 Hz Navor privijanja, največ: 0,4 Nm Tip vodnika: togi bakreni vodnik, drobnovejen bakreni vodnik Vklopni / izklopni tok: 6,2 mA / 5,4 mA enosmerni nadomestni rele tuljave odstopa od nazivne krmilne napetosti: Ne Nadomestni rele napetosti tuljave: 24 V. DC
- Vrsta embalaže
Package
- Vrsta izdelka
polprevodniški rele
- Vrsta
TOS 24VDC 24VDC2A
- Priključek
vijačni
- Krmilna napetost (min).
24 V/DC
- Krmilna napetost (maks.)
24 V/DC
- Območje krmilne napetosti
24 - 24 V/DC
- Nadzor toka (maks.)
11.5 mA
- Preklopna napetost (min.)
3 V/DC
- Preklopna napetost (maks.)
33 V/DC
- Obremenilni tok (maks.)
2 A
- Maks. preklopna moč
280 mW
- Izhodna napetost (min.)
3 V
- Izhodna napetost (maks.)
33 V/DC
- Izhodni tok maks.
2 A
- Kontakt
1 zapiralo
- Min. temperatura
-20 °C
- Maks. temperatura
+60 °C
IP20
- Širina
6.4 mm
- Višina
89.6 mm
- Globina
87.8 mm
- Teža
32.2 g
- Industrijsko pakiranje
da
- Stalni tok (maks.)
2 A
- Vsebina
10 kos
- Nazivna regulacijska napetost
24 V/DC
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 306923 Solid-State releji Weidmüller TOS 24VDC 24VDC2A 1127170000
Navodila za uporabo in varnost
Navodila za uporabo in varnost 306923 Solid-State releji Weidmüller TOS 24VDC 24VDC2A 1127170000
Opis
Solid-state rele. TERMSERIES, nazivna regulacijska napetost: 24 V DC ± 20%, nazivna preklopna napetost: 3 V ... 33 V DC, nazivni stikalni tok: 2 A, vijačni priključek. TERMSERIES Solid State Relays Kompletni moduli 3 ... 33 V DC 2 A Izhodne izvedbe, sestavljene iz polprevodniškega releja in vtičnice z vhodom AC / DC / UC z vijačno povezavo, širine 6,4 mm. Izmetalnik z geometrijo optičnih vlaken (statusni prikaz).
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Solid-State releji Weidmüller TOS 24VDC 24VDC2A 1127170000
