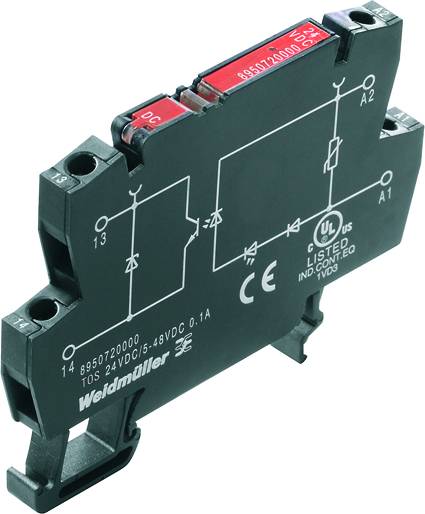

Solid-State releji Weidmüller TOS 24VDC/48VDC 0,1A 8950720000
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Package
Vrsta izdelka
optokopler rele
Krmilna napetost (min).
24 V/DC
Krmilna napetost (maks.)
24 V/DC
Preklopna napetost (maks.)
48 V/DC
Podatkovni list izdelka (PDF)
5 Set (i) - zaloga Nemčija
Podobni izdelki
Število (velikost pakiranja 10 kos)
Skupaj (17,00 € / Kos)
169,99 €
z DDV
Na voljo samo 5 Set (i) - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller optokopler rele 8950720000-10 0.1 A Preklopna napetost (maks.): 48 V/DC 10 kos
- Industrijska embalaža z 10 kosi
Tehnične specifikacije
- Temperatura skladiščenja, maks .: 80 ° C Temperatura skladiščenja, min .: -40 ° C Prikaz stanja: LED zelena Zakasnitev vklopa:<13 µs zakasnitev izklopa:3 mm vzdržljiva napetost: 4 kV (1,2 / 50 µs) Vlažnost: 5 ... 95% rel. Vlažnost, Tu = 40 ° C, brez kondenzacije MTTF: 2.500 let Napetost vklopa / izklopa: 19,2 V / 6 V DC Zaščitni tokokrog: varistor, zaščita proti obratni polarnosti Kategorija obremenitve: DC1 min 94: V-0 Stopnja onesnaženosti : 2 Stran za nadzor dielektrične trdnosti - stran obremenitve: 1,2 kVeff / 1 min Dolžina odstranjevanja, nazivna povezava: 9 mm vpenjalna površina, nazivna povezava: 2,5 mm² vpenjalna površina, najmanj: 0,5 mm² vpenjalna površina, največ: 4 mm² prečni priključni vod -prerez AWG, min .: AWG 20 presek žične povezave AWG, maks .: AWG 12 presek žice, enožični, min .: 0,5 mm² presek žične povezave, poln, največ: 4 mm² žice prečni prerez priključka, fino vlečen, min .: 0,5 mm² prerez priključka vodnika, fino vlečen, maks .: 2,5 mm² prečni prerez priključka vodnika, vitran, min. (AWG): AWG 20 prerez priključka vodnika, fino nasedlo, največ (AWG): prerez vodnika AWG 12, fino navoj AEH s plastičnim obročem DIN 46 228/4, min .: 0,5 mm² prečni prerez vodnika, fino verižen AEH s plastičnim obročem DIN 46228/4, maks .: 1,5 mm² prečni prerez vodnika, fino verižen, AEH (DIN 46228-1), min. : Prečni prerez vodnika 0,5 mm², fino vlečen, AEH (DIN 46228-1), največ: 1,5 mm² Velikost rezila: 0,6 x 3,5 mm, največja preklopna frekvenca (enosmerna krmilna napetost): 3000 Hz navor privijanja, min .: 0,4 Nm zatezni moment, največ: 0,6 Nm
- Vrsta embalaže
Package
- Vrsta izdelka
optokopler rele
- Vrsta
TOS 24VDC/48VDC 0,1A
- Priključek
vijačni
- Krmilna napetost (min).
24 V/DC
- Krmilna napetost (maks.)
24 V/DC
- Območje krmilne napetosti
24 - 24 V/DC
- Nadzor toka (maks.)
7 mA
- Preklopna napetost (min.)
5 V/DC
- Preklopna napetost (maks.)
48 V/DC
- Obremenilni tok (maks.)
0.1 A
- Maks. preklopna moč
170 mW
- Izhodna napetost (min.)
5 V/DC
- Izhodna napetost (maks.)
48 V/DC
- Izhodni tok maks.
0.1 A
- Kontakt
1 zapiralo
- Min. temperatura
-20 °C
- Maks. temperatura
+60 °C
IP20
- Širina
6.1 mm
- Višina
74.4 mm
- Globina
55 mm
- Teža
20.7 g
- Industrijsko pakiranje
da
- Stalni tok (maks.)
0.1 A
- Vsebina
10 kos
- Nazivna regulacijska napetost
24 V/DC
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 391945 Solid-State releji Weidmüller TOS 24VDC/48VDC 0,1A 8950720000
Navodila za uporabo in varnost
Navodila za uporabo in varnost 391945 Solid-State releji Weidmüller TOS 24VDC/48VDC 0,1A 8950720000
Opis
Solid-state rele. TERMOPTO, nazivna regulacijska napetost: 24 V DC ± 20%, nazivna stikalna napetost: 5 ... 48 V DC, nazivni stikalni tok: 100 mA, vijačni priključek. TERMOPTO polprevodniški releji 5 ... 48 V DC 0,1 A Izhodne izvedbe z vhodom AC ali DC v različnih izvedbah: z vijačno povezavo širine 6,1 mm z različnimi zaščitnimi vezji v vhodu (frekvenčna dioda, varistor). povezovalni križni priključki, zaprti dizajn.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave
- Solid-State releji Weidmüller TOS 24VDC/48VDC 0,1A 8950720000
