1/4
Sonel MPI-502 tester inštalacij VDE standard 0100
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (1385,00 € / Kos)
1385,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti

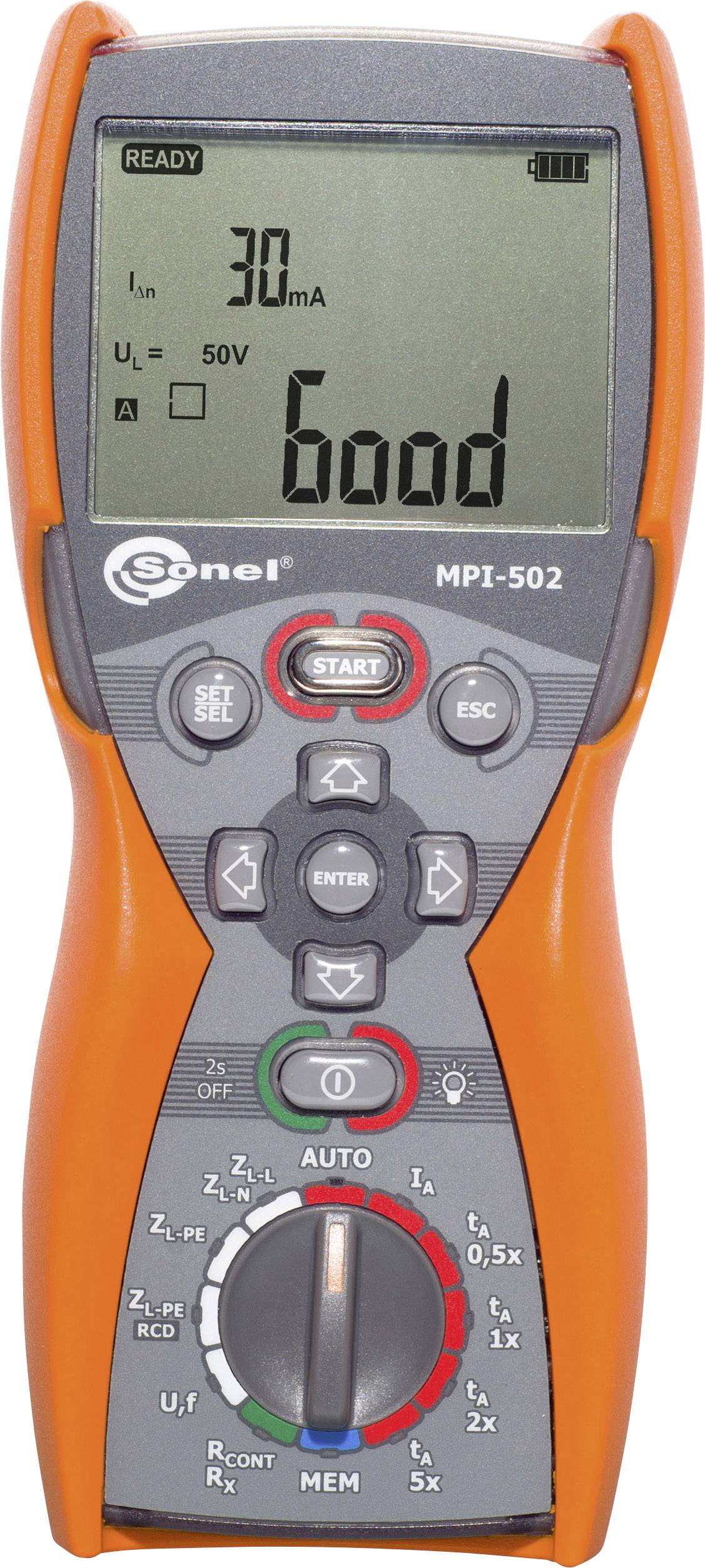

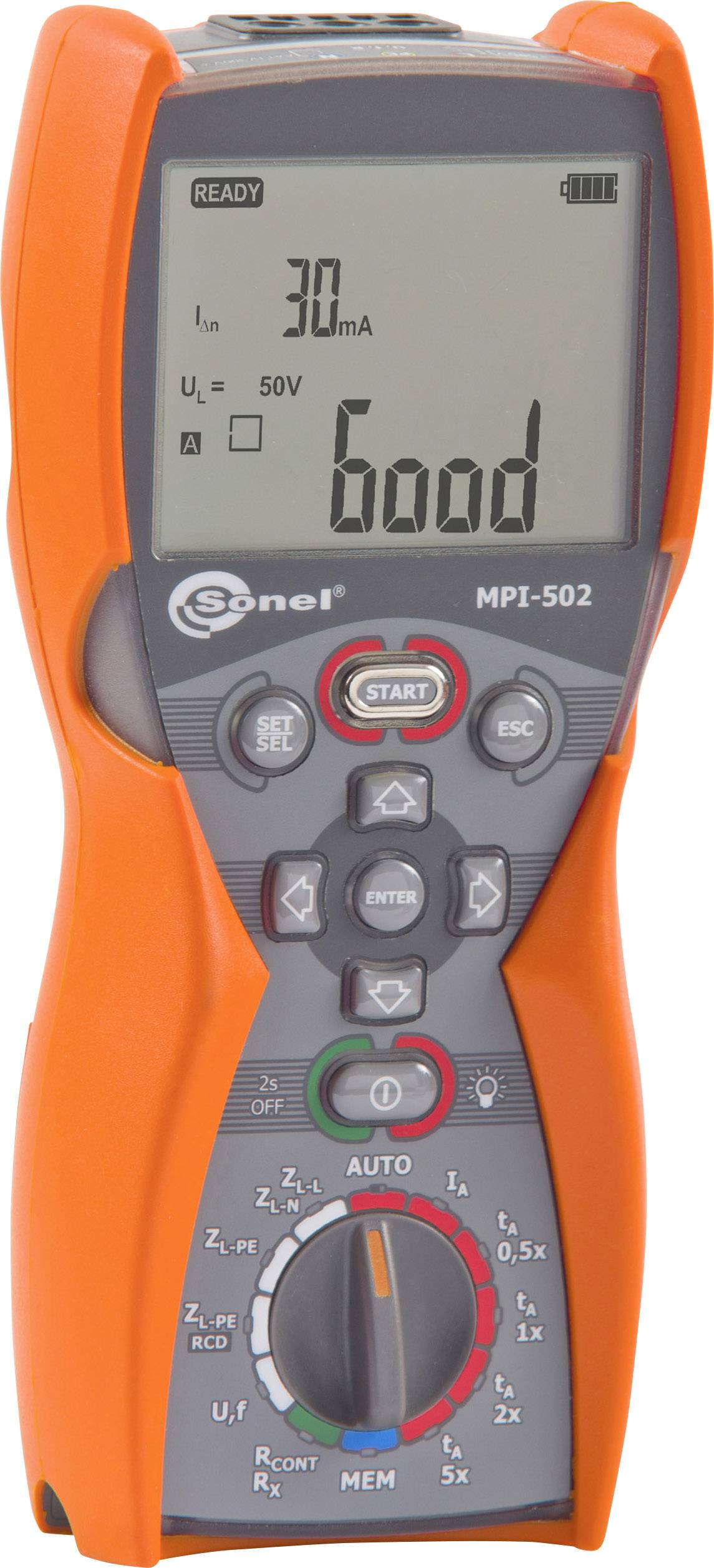

Sonel MPI-502 tester inštalacij
- Merjenje impedance v zanki: ZL-PE, ZL-N, ZL-L na omrežni napetosti do 415V
- Merilni tok: 7,6 A / 230 V in 13 A / 400V
- Merjenje zanke tudi brez sproženja RCD
- RCD / FI pregled tipa AC in A
- Merjenje zaščitnega upora prevodnika ± 200mA
- Merjenje napetosti AC
- Merjenje frekvence
- Samodejni obrat polarnosti L u. N
- Možen je brezžični prenos podatkov
- Pomnilnik za 990 izmerjenih vrednosti
- Preskusna naprava v skladu z IEC 60364-6-61
Tehnične specifikacije
- Meritev impedance dosega ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: ločljivost 0,01 Ω, natančnost: ± (5% vM + 3 števke); Meritev impedance razpona zanke ZL-PE, ZL-N, ZL-L 20,0 ... 199,9 Ω: ločljivost: 0,1 Ω, natančnost: ± (5% vM + 3 števke); Meritev impedance dosega ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: ločljivost: 1 Ω, natančnost: ± (5% vM + 3 števke); Območja napetosti: 180… 270 V za ZL-PE, ZL-N in 180… 460 V za ZL-L; Frekvenca: 50 Hz, 60 Hz; ZL-PE območje merjenja impedance zanke brez sproženja RCD 0,00 ... 19,99 Ω: ločljivost: 0,01 Ω, natančnost: ± (6% vM + 10 števk); Meritev impedance območja ZL-PE brez sproženja RCD 20 ... 199Ω: ločljivost: 0,1 Ω, natančnost: ± (6% vM + 5 števk); Meritev impedance območja ZL-PE brez sproženja RCD 200 ... 1999Ω: ločljivost: 1 Ω, natančnost: ± (6% vM + 5 števk); Čas odklopa RCDnormalno 0,5 * V: Obseg: 0 ... 300 ms, ločljivost: 1 ms, natančnost: ± (2% vM + 2 števki); Čas odklopa RCDnormalno 1 * V: Obseg: 0 ... 300 ms, ločljivost: 1 ms, natančnost: ± (2% vM + 2 števki); Čas odklopa RCDnormalno 2 * V: Obseg: 0 ... 150 ms, ločljivost: 1 ms, natančnost: ± (2% vM + 2 števki); Čas odklopa RCDnormalno 5 * V: Obseg: 0 ... 40 ms: Ločljivost: 1 ms, natančnost: ± (2% vM + 2 števki); Čas odklopa RCDselektiv 0,5 * V: Obseg: 0 ... 500 ms, ločljivost: 1 ms, natančnost: ± (2% vM + 2 števki); Čas odklopa RCDselektiv 1 * V: Obseg: 0 ... 500 ms, ločljivost: 1 ms, natančnost: ± (2% vM + 2 števki); Čas odklopa RCDselektiv 2 * V: Obseg: 0 ... 200 ms, ločljivost: 1 ms, natančnost: ± (2% vM + 2 števki); Čas odklopa RCDselektiv 5 * V: Obseg: 0 ... 150 ms, ločljivost: 1 ms, natančnost: ± (2% vM + 2 števki); Vklopni tok RCD tipa AC 10mA: Obseg: 3.3 ... 10.0 mA, ločljivost: 0.1 mA, merilni tok: 0.3 ... 1.0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 30 mA: Območje: 9,0 ... 30,0 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 100 mA: Obseg: 33,0 ... 100,0 mA, ločljivost: 1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 300 mA: Območje: 90 ... 300,0 mA, ločljivost: 1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 500 mA: območje: 150 ... 500,0 mA, ločljivost: 1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa A 10 mA: območje: 4 ... 20,0 mA, ločljivost: 0,1 mA, merilni tok: 0,35 ... 2,0xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 30 mA: Obseg: 12,5 ... 42,0 mA, ločljivost: 0,1 mA, merilni tok: 0,35 ... 1,4,0xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 100 mA: območje: 40,0 ... 140,0 mA, ločljivost: 1 mA, merilni tok: 0,35 ... 1,4xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 300 mA: območje: 120 ... 420 mA, ločljivost: 1 mA, merilni tok: 0,35 ... 1,4xIn, natančnost: ± 10% In; Območje merjenja upora zaščitnega vodnika ± 200 mA 0,00 ... 19,99 Ω: Ločljivost: 0,01 Ω, natančnost: ± (2% vM + 3 števke); Območje merjenja upora zaščitnega vodnika ± 200 mA 20,00 ... 199,9 Ω: Ločljivost: 0,1 Ω, natančnost: ± (2% vM + 3 števke); Obseg merjenja upora zaščitnega vodnika ± 200 mA 200 ... 400 Ω: Ločljivost: 1 Ω, natančnost: ± (2% vM + 3 števke); Merjenje zemeljskega upora RE za RCD 10 mA: območje: 0,01 ... 5,00 kΩ, ločljivost: 0,01 kΩ, merilni tok: 4 mA, natančnost: 0 ... + 10% vM ± 8 števk; Merjenje zemeljskega upora RE za RCD 30 mA: območje: 0,01 ... 1,66 kΩ, ločljivost: 0,01 kΩ, merilni tok: 12 mA, natančnost: 0 ... + 10% vM ± 5 števk; Merjenje zemeljskega upora RE za RCD 100 mA: območje: 1 ... 500 Ω; Ločljivost: 1 Ω, merilni tok: 40 mA, natančnost: 0 ... + 5% vM ± 5 števk; Merjenje zemeljskega upora RE za RCD 300 mA: območje: 1 ... 166 Ω, ločljivost: 1 Ω, merilni tok: 120 mA, natančnost: 0 ... + 5% vM ± 5 števk; Merjenje zemeljskega upora RE za RCD 500 mA: območje: 1 ... 100 Ω, ločljivost: 1 Ω, merilni tok: 200 mA, natančnost: 0 ... + 5% vM ± 5 mest); Doseg napetosti na dotik 0 ... 9,9 V, ločljivost: 0,1 V, merilni tok: 0,4x In, natančnost: 10% vM ± 5 števk; Doseg napetosti na dotik 10 ... 99,9 V, ločljivost: 0,1 V, merilni tok: 0,4x In, natančnost: 0 ... 15% vM; Območje merjenja napetosti 0,0 ... 299,9 V, ločljivost: 0,1 V, natančnost: ± (2% vM + 6 števk); Območje merjenja napetosti 300 ... 500 V, ločljivost: 1 V, natančnost: ± (2% vM + 2 števki); Frekvenčno območje 45… 65Hz: ločljivost: 0,1 Hz, natančnost: ± (0,1% vM + 1 številka)
- Vrsta izdelka
tester inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT IV 300 V
- Vmesniki
USB
- Mere
(D x Š x V) 160 x 305 x 265 mm
- Teža
1.88 kg
IP67
- Merilno območje (VDE)
impedanca zanke
impedanca inštalacije
upornost
zaščitni vodnik-upornost
kontaktni tok
napetost
tok
frekvenca
- DIN standard
DIN IEC 60364
- Vrsta zaslona
digitalni (LCD)
- Natančnost
0.1 %
- Širina
305 mm
- Višina
265 mm
- Dolžina
160 mm
- Preiskusni postopek
samodejno
- Napajanje
baterijsko napajanje
- Pomnilnik (mesta)
990
- Pomnilnik
da
- Vrsta
MPI-502
- VDE standard
0100
- Značilnosti
RCD/FI test
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1427976 Sonel MPI-502 tester inštalacij VDE standard 0100
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1427976 Sonel MPI-502 tester inštalacij VDE standard 0100
Opis
Testna naprava VDE 0100 MPI-502 iz Sonela je najmanjša in najbolj priročna različica serije MPI. Idealen je za hitro preverjanje RCD-ov in varovalk v napravah in električnih sistemih. Popolna kombinacija velikosti in merilne tehnologije naredi MPI-502 testno napravo za vsak primer orodja.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Trdno ohišje IP67, zaščiteno z gumo; multimeter format; CAT IV 300V; preskusni vodi z vtičnicami za banane ali merilnimi nasveti; Alligator sponke; prenos podatkov prek adapterja OR-1; kovček; baterije; protokolarna programska oprema Sonel Reader
Obseg dostave
- Tester inštalacije Sonel MPI-502
