Sonel MPI-520 tester inštalacij VDE standard 0100
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (2535,00 € / Kos)
2535,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti

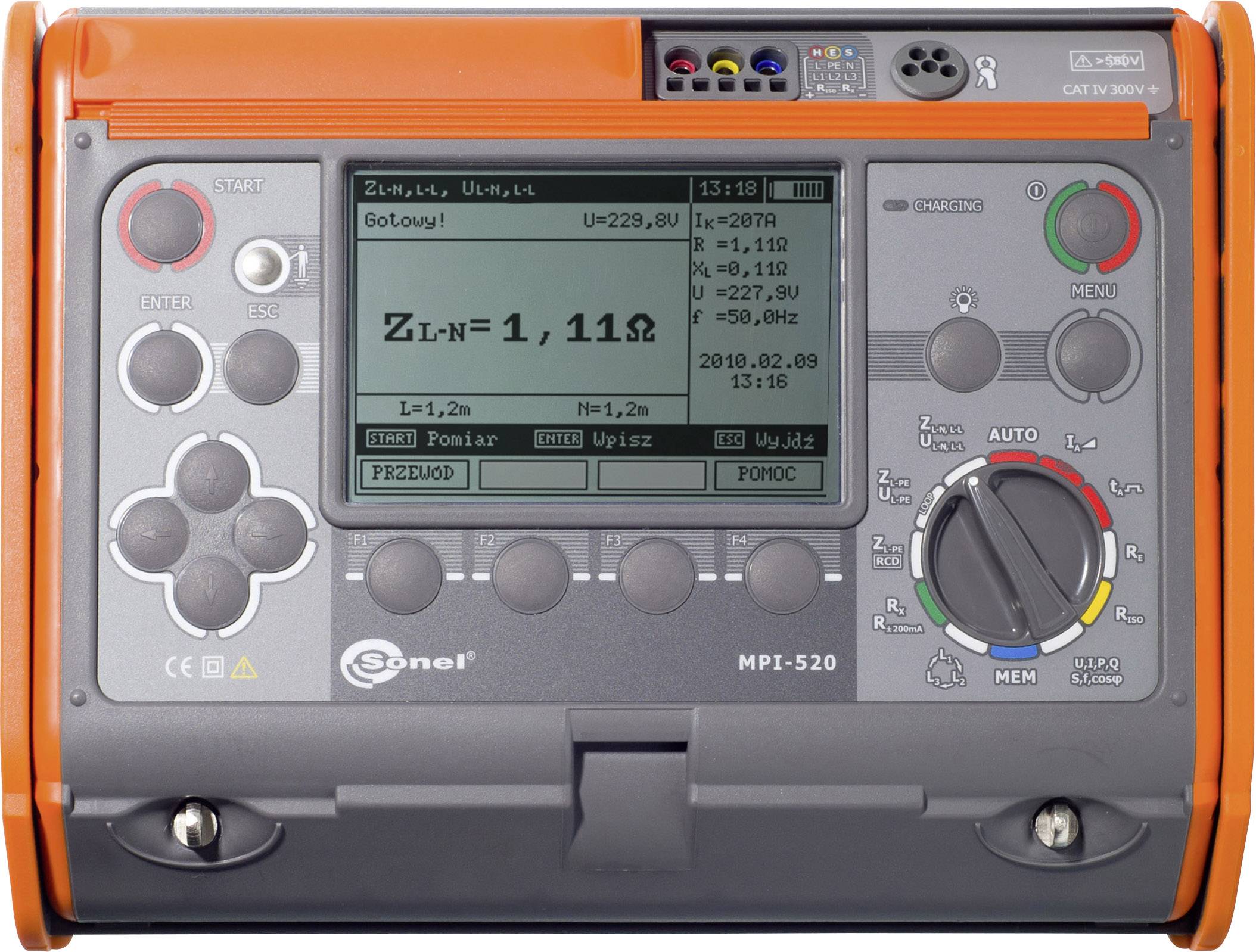

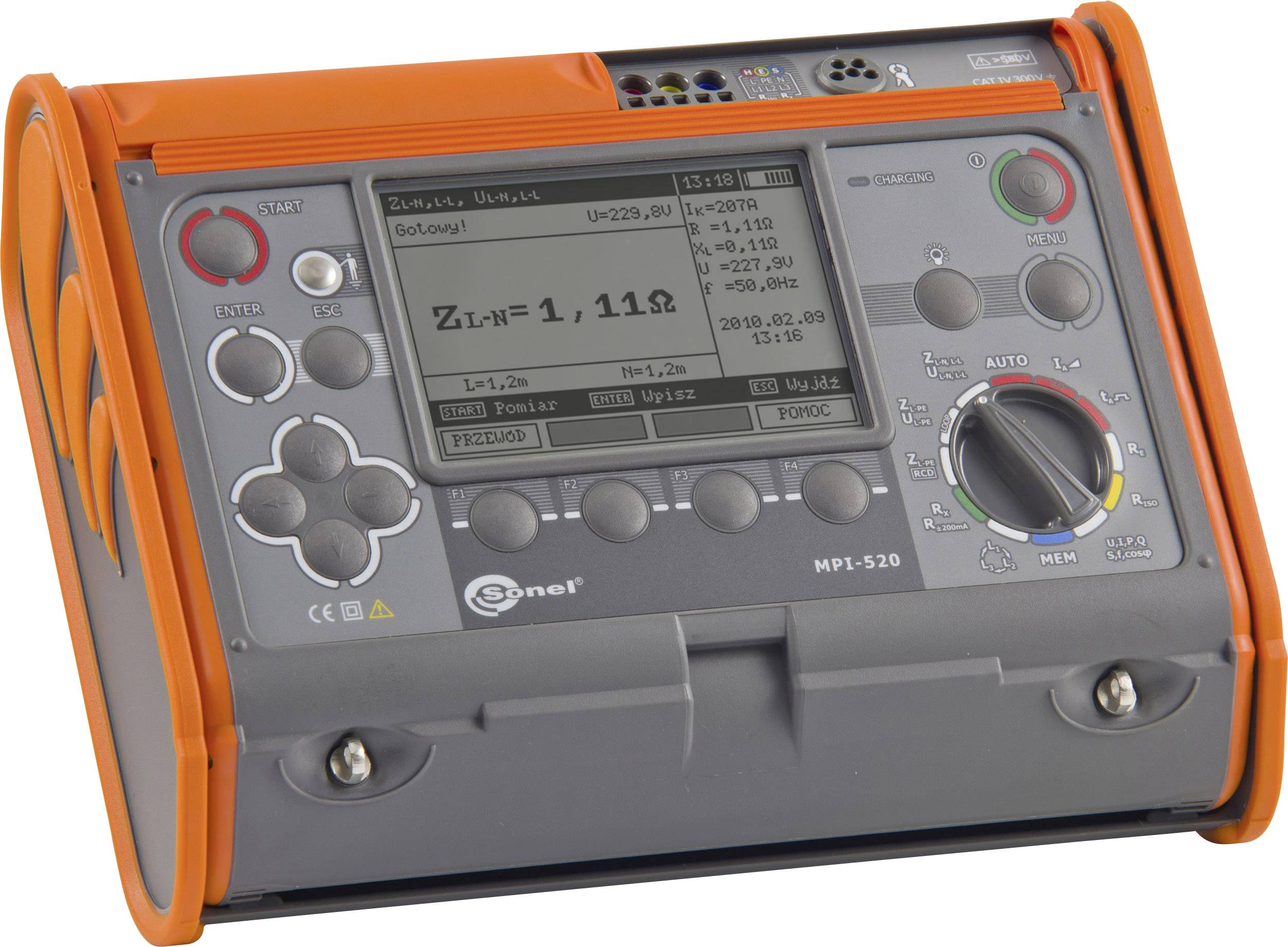

Sonel MPI-520 tester inštalacij
- Meritev impedance v zanki z max. 41 A pri 415V
- Merjenje zanke tudi brez sproženja RDC
- Izračun kratek stik
- Merjenje izolacijskega upora z max. 1000V do 10GΩ
- Merjenje zaščitnega upora prevodnika z ± 200mA
- RCD / FI test tipa AC, A in B do 1000 mA
- merjenje zemlja
- Merjenje toka TRMS do 400 A.
- Meritev izmenične napetosti do 500 V.
- Učinkovito, navidezno in Merjenje reaktivne moči, vključno s cosϕ
Tehnične specifikacije
- Meritev impedance razpona zanke ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: ločljivost: 0,01 Ω, natančnost: ± (5% vM + 3 števke); Meritev impedance razpona zanke ZL-PE, ZL-N, ZL-L 20,0 ... 199,9 Ω: ločljivost: 0,1 Ω, natančnost: ± (5% vM + 3 števke); Meritev impedance dosega ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: ločljivost: 1 Ω, natančnost: ± (5% vM + 3 števke); Območja napetosti: 95… 270 V za ZL-PE, ZL-N in 95… 440 V za ZL-L; Frekvenca: 45… 65 Hz; Meritev impedance z območjem ZL-PE brez sproženja RCD 0,00 ... 19,99 Ω: ločljivost: 0,01 Ω, natančnost: ± (6% vM + 10 števk); Meritev impedance območja ZL-PE brez odklopa RCD 20 ... 199Ω: ločljivost: 0,1 Ω, natančnost: ± (6% vM + 5 števk); Meritev impedance razpona ZL-PE brez odklopa RCD 200 ... 1999Ω: ločljivost: 1 Ω, natančnost: ± (6% vM + 5 števk); Merjenje razpona zemeljske upornosti RE: 0,00 ... 9,99 Ω: ločljivost: 0,01 Ω, natančnost: ± (2% vM + 4 števke); Merjenje razpona zemeljske upornosti RE: 10,00 ... 99,9 Ω: ločljivost: 0,1 Ω, natančnost: ± (2% vM + 3 števke); Meritev razpona zemeljske upornosti RE: 100 ... 999 Ω: ločljivost: 1 Ω, natančnost: ± (2% vM + 3 števke); Meritev razpona zemeljskega upora RE: 1,00 ... 1,99 kΩ: ločljivost: 0,01 kΩ, natančnost: ± (2% vM + 3 števke); Čas odklopa RCDnormalno 0,5 * V: Obseg: 0 ... 300 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDnormalno 1 * V: Obseg: 0 ... 300 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDnormalno 2 * V: Obseg: 0 ... 150 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDnormalno 5 * V: Obseg: 0 ... 40 ms: Ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDselektiv 0,5 * V: Obseg: 0 ... 500 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDselektiv 1 * V: Obseg: 0 ... 500 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDselektiv 2 * V: Obseg: 0 ... 200 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDselektiv 5 * V: Obseg: 0 ... 150 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Vklopni tok RCD tipa AC 10 mA: Obseg: 3,3 ... 10,0 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 30 mA: Območje: 9,0 ... 30,0 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5%; Pri sprožitvenem toku RCD tipa AC 100 mA: območje: 33,0 ... 100,0 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 300 mA: Območje: 90 ... 300,0 mA, ločljivost: 1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 500 mA: Obseg: 150 ... 500,0 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 1000 mA: Območje: 330 ... 1000 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa A 10 mA: območje: 4 ... 20,0 mA, ločljivost: 0,1 mA, merilni tok: 0,4 ... 2,0xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 30 mA: območje: 12 ... 42,0 mA, ločljivost: 0,1 mA, merilni tok: 0,4 ... 1,4xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 100 mA: območje: 40, .. 140,0 mA, ločljivost: 1 mA, merilni tok: 0,4 ... 1,4xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 300 mA: območje: 120 ... 420 mA, ločljivost: 1 mA, merilni tok: 0,4 ... 1,4xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 500 mA: območje: 200 ... 700 mA, ločljivost: 1 mA, merilni tok: 0,4 ... 1,4xIn, natančnost: ± 10% In; RCD tipa B: glejte podatkovni list; Nazivno območje izolacijske upornosti 50 V: 50 kΩ ... 250 MΩ; Nazivno območje izolacijske upornosti 100 V: 100 kΩ ... 500 MΩ; Nazivno območje izolacijske upornosti 250 V: 250 kΩ ... 1 GΩ; Nazivno območje izolacijske upornosti 500 V: 500 kΩ ... 2 GΩ; Nazivno območje izolacijske upornosti 1000 V: 1 MΩ ... 3 GΩ; Območje merjenja izolacijskega upora 0 ... 1999 kΩ: Ločljivost: 1 kΩ, natančnost: ± (3% vM + 8 števk); Območje merjenja izolacijskega upora 2,00 ... 19,99 MΩ: ločljivost: 0,01 MΩ, natančnost: ± (3% vM + 8 števk); Območje merjenja izolacijskega upora 20 ... 199 MΩ: Ločljivost: 0,1 MΩ, natančnost: ± (3% vM + 8 števk); Območje merjenja izolacijskega upora 200 ... 999 MΩ: Ločljivost: 1 MΩ, natančnost: ± (3% vM + 8 števk); Območje merjenja izolacijskega upora 1,00 ... 3 GΩ: ločljivost: 0,01 GΩ, natančnost: ± (4% vM + 6 števk); Prikaz zaporedja faz s simbolom; Območje merjenja upora zaščitnega vodnika ± 200 mA 0,00 ... 19,99 Ω: Ločljivost: 0,01 Ω, natančnost: ± (2% vM + 3 števke); Območje merjenja upora zaščitnega vodnika ± 200 mA 20,00 ... 19,99 Ω: Ločljivost: 0,1 Ω, natančnost: ± (2% vM + 3 števke); Obseg merjenja upora zaščitnega vodnika ± 200 mA 200 ... 400 Ω: Ločljivost: 1 Ω, natančnost: ± (2% vM + 3 števke); Območje aktivne / jalove moči (P, Q, S): 0 ... 200kW; TRMS tokovno območje: 0 ... 400A; Območje izmenične napetosti ULN: 0 ... 440V; Frekvenčno območje: 45 ... 65Hz; Obseg zaslona cos ϕ: 0,00 ... 1,00, ločljivost: 0,01
- Vrsta izdelka
tester inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT IV 300 V
- Vmesniki
1x USB
- Mere
(D x Š x V) 310 x 455 x 180 mm
- Teža
6.4 kg
IP54
- Merilno območje (VDE)
izolacijski upor
impedanca zanke
impedanca inštalacije
aktivna moč
navidezna moč
jalova moč
faktor moči
upornost
zaščitni vodnik-upornost
kontaktni tok
Pokaži več
- DIN standard
DIN IEC 60364
- Vrsta zaslona
digitalni (LCD)
- Širina
455 mm
- Višina
180 mm
- Dolžina
310 mm
- Napajanje
baterijsko napajanje
- Pomnilnik (mesta)
300
- Pomnilnik
da
- Vrsta
MPI-520
- VDE standard
0100
- Značilnosti
RCD/FI test
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1427978 Sonel MPI-520 tester inštalacij VDE standard 0100
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1427978 Sonel MPI-520 tester inštalacij VDE standard 0100
Opis
MPI-520 je univerzalno uporabna testna naprava DIN VDE 0100/0105 iz Sonela za celovit pregled električnih inštalacij in vseh industrijskih obratov. TRMS merjenje toka do 400A in merjenje napetosti AC do 500V spadata med razširjene funkcije velike serije MPI. Glavni vnos podatkov je zdaj mogoč tudi s tipkovnico Bluetooth na mestu
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Robustno zaščiteno ohišje IP54, zaščiteno z gumo
- CAT IV 300V
- Preskusni vodi
- Sonda za merjenje
- Pripomočki za merjenje ozemljitve, kot so pomožne elektrode in merilne črte na vretenih
- Trenutne spone za analizo zmogljivosti
- Univerzalni trifazni dodatki, kot je CEE adapter 16A in. 32A 4- ali 5-polni
- Uni-zaščitni kontaktni adapter
- USB kabel
- Kovček
- Baterije
- Programska oprema Sonel Reader
Obseg dostave
- Tester inštalacije Sonel MPI-520
