Name: Sonel MPI-530 tester inštalacij VDE standard 0100
Brand: Sonel
SKU: 1427980
Availability: BackOrder

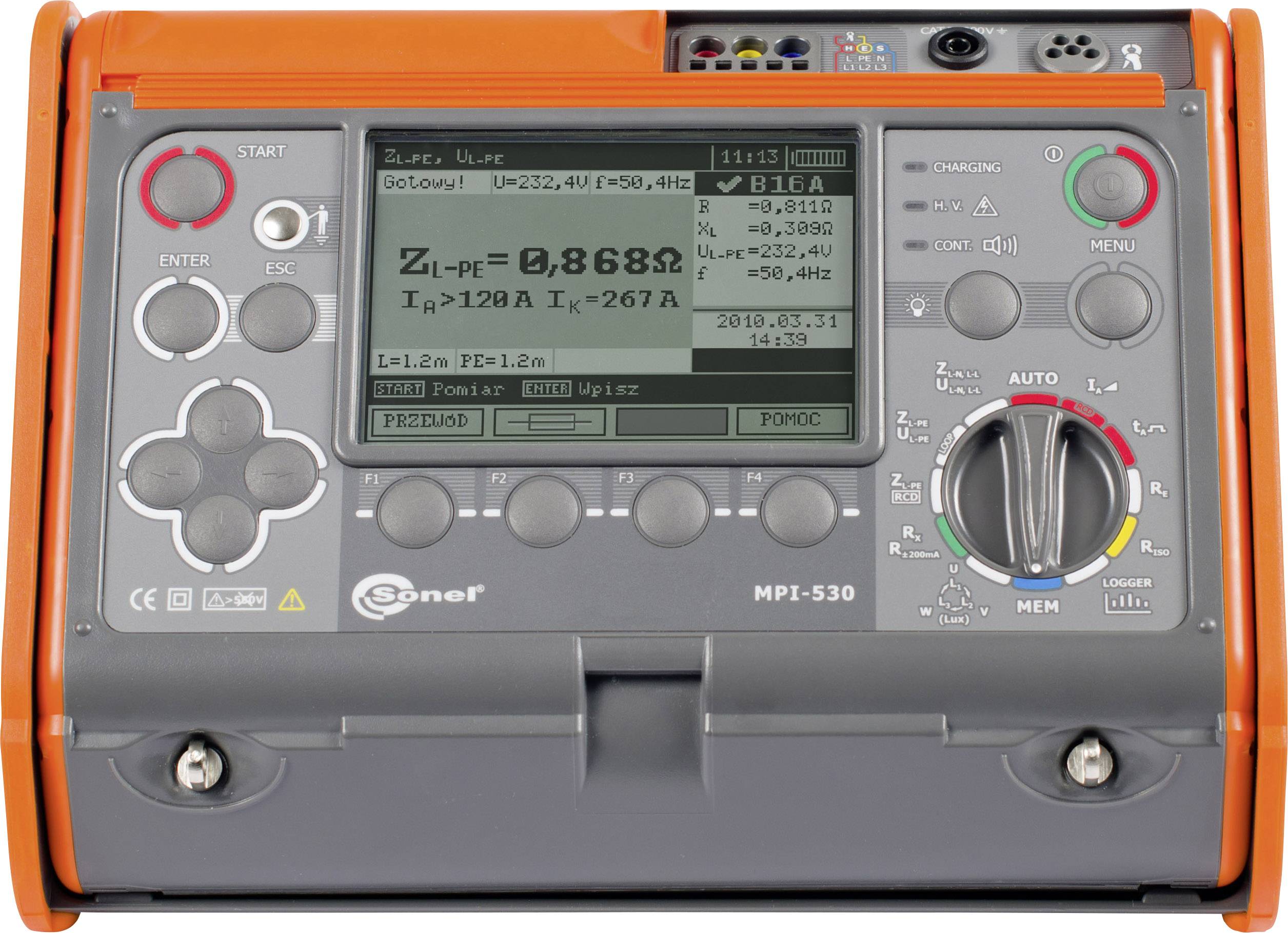

Sonel MPI-530 tester inštalacij VDE standard 0100-0

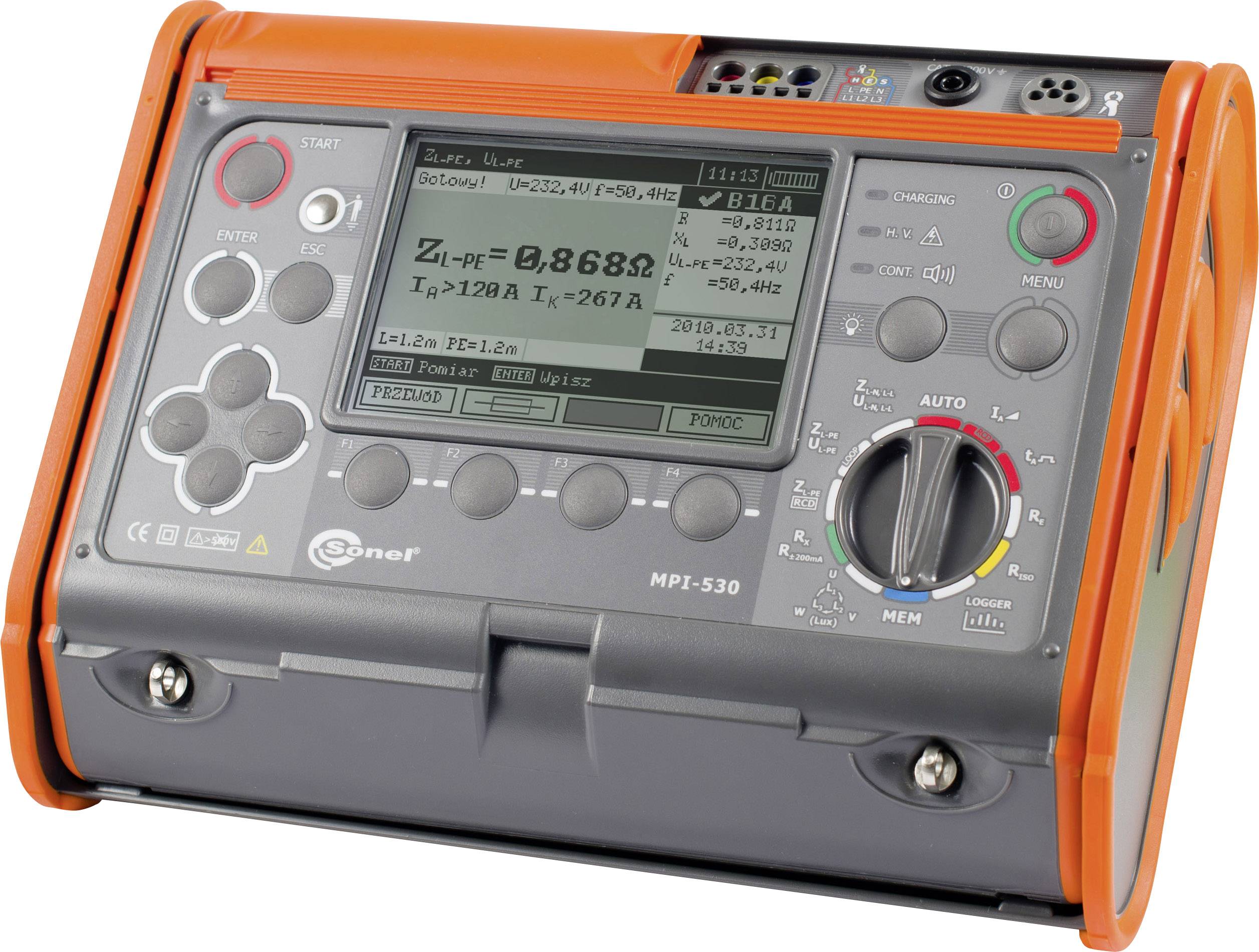

Sonel MPI-530 tester inštalacij VDE standard 0100-1

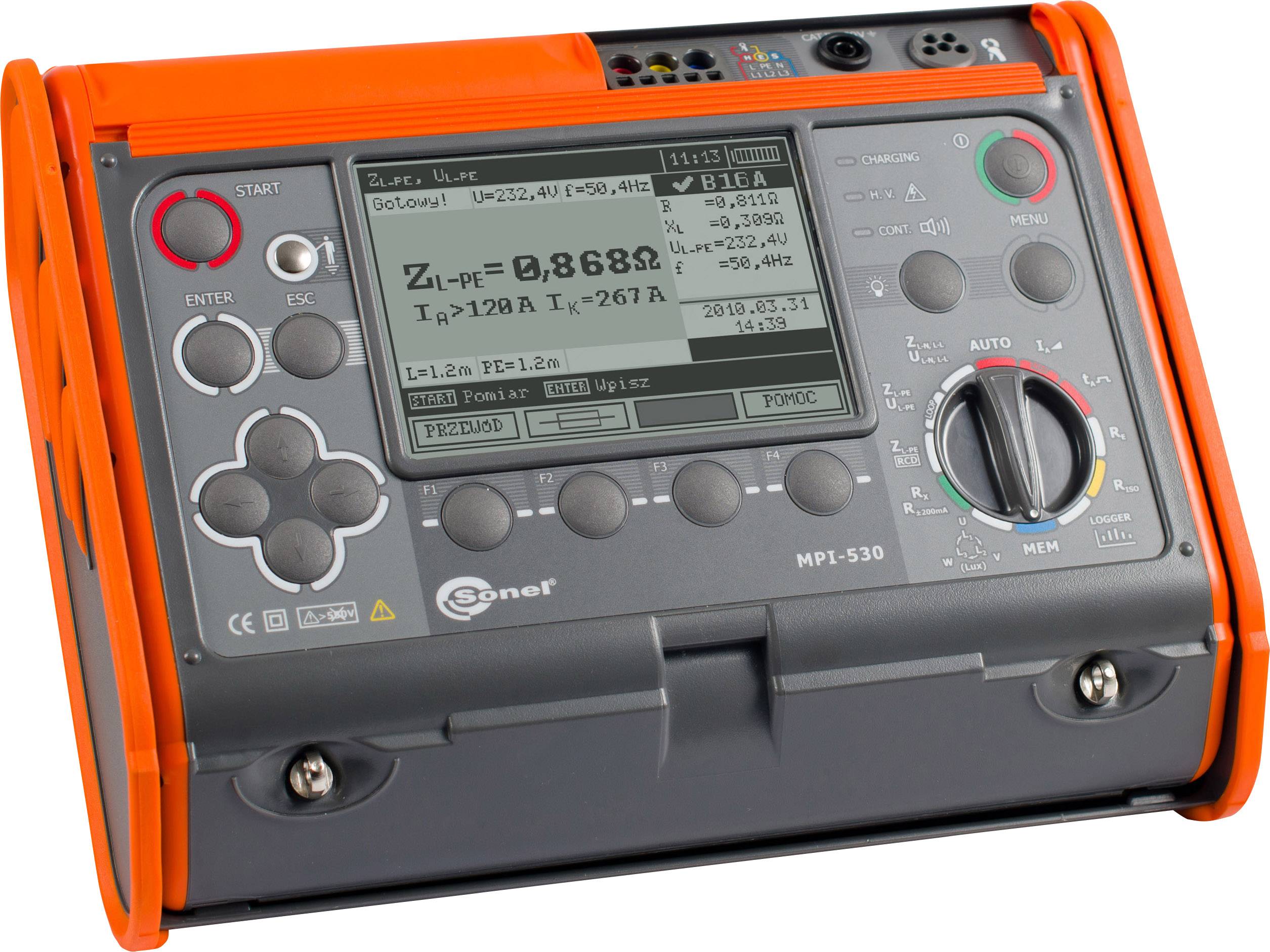

Sonel MPI-530 tester inštalacij VDE standard 0100-2

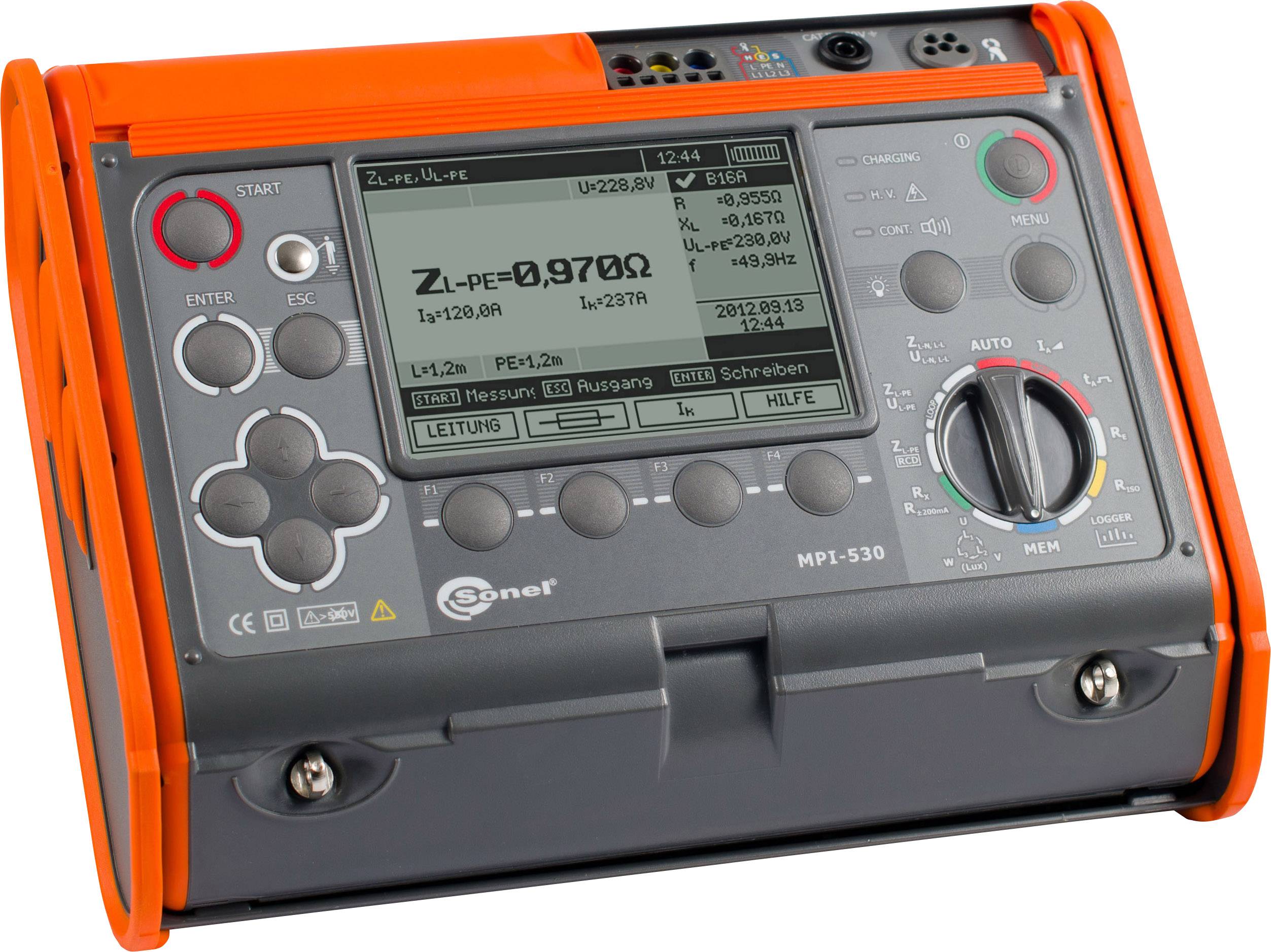

Sonel MPI-530 tester inštalacij VDE standard 0100-3

1/4

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (3045,00 € / Kos)

3045,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Sonel MPI-530 tester inštalacij

Meritev impedance v zanki z max. 41 A pri 415V
Merjenje zanke tudi brez sproženja RCD
Izračun toka kratkega stika
Merjenje izolacijskega upora z največ 1000 V do 10 GΩ
Merjenje zaščitnega upora prevodnika z ± 200mA
RCD / FI test tipa AC, A in B do 1000 mA
Merjenje toka TRMS do 400 A.
Meritev izmenične napetosti do 500 V.
Učinkovito, navidezno in Merjenje reaktivne moči, vključno s cosϕ
Meritev ozemljitve tudi z 2 trenutnima sponkama, ne da bi odklopili ozemljitev po metodi Wenner
Specifična odpornost zemlje ρ
Merjenje osvetlitve
Kazalnik zaporedja faz
Analiza kakovosti električne energije

Tehnične specifikacije

"Meritev impedance dosega ZL-PE, ZL-N, ZL-L 0.000 ... 19.999 Ω: ločljivost 0,001 Ω, natančnost: ± (5% vM + 30 števk); Meritev impedance razpona zanke ZL-PE, ZL-N, ZL-L 20,00 ... 199,99 Ω: ločljivost: 0,01 Ω, natančnost: ± (5% vM + 30 števk); Meritev impedance razpona zanke ZL-PE, ZL-N, ZL-L 200 ... 1999,9 Ω: ločljivost: 0,1 Ω, natančnost: ± (5% vM + 30 števk); Območja napetosti: 95… 270 V za ZL-PE, ZL-N in 95… 440 V za ZL-L; Frekvenca: 45… 65 Hz; Meritev impedance območja ZL-PE brez sproženja RCD 0,00 ... 19,99 Ω: ločljivost: 0,01 Ω, natančnost: ± (6% vM + 10 števk); Meritev impedance razpona ZL-PE brez odklopa RCD 20 ... 199 Ω: ločljivost: 0,1 Ω, natančnost: ± (6% vM + 5 števk); Meritev impedance razpona ZL-PE brez odklopa RCD 200 ... 1999 Ω: ločljivost: 1 Ω, natančnost: ± (6% vM + 5 števk); Merjenje razpona zemeljske upornosti RE: 0,00 ... 9,99 Ω, ločljivost: 0,01 Ω, natančnost: ± (2% vM + 4 števke); Meritev razpona zemeljskega upora RE: 10,00 ... 99,9 Ω, ločljivost: 0,1 Ω, natančnost: ± (2% vM + 3 števke); Meritev razpona zemeljske upornosti RE: 100 ... 999 Ω: ločljivost: 1 Ω, natančnost: ± (2% vM + 3 števke); Meritev razpona zemeljskega upora RE: 1,00 ... 1,99 kΩ: ločljivost: 0,01 kΩ, natančnost: ± (2% vM + 3 števke); Območje merjenja ozemljitve s spono: 0,00 ... 9,99 Ω, ločljivost: 0,01 Ω, natančnost: ± (8% vM + 4 števke); Območje merjenja ozemljitve s spono: 10,0 ... 99,9 Ω, ločljivost: 0,1 Ω, natančnost: ± (8% vM + 4 števke); Območje merjenja ozemljitve s spono: 100 ... 999 Ω, ločljivost: 1 Ω, natančnost: ± (8% vM + 4 števke); Območje merjenja ozemljitve s spono 1,00 ... 1,99 kΩ: ločljivost: 0,01 kΩ, natančnost: ± (8% vM + 4 števke); Merilno območje ozemljitve z dvema sponkama 0,00 ... 9,99 Ω: ločljivost: 0,01 Ω, natančnost: ± (10% vM + 4 števke); Merilno območje ozemljitve z 2 sponkami 10 ... 19,9 Ω: ločljivost: 0,1 Ω, natančnost: ± (10% vM + 4 števke); Merilno območje ozemljitve z 2 sponkami 20 ... 99,9 Ω: ločljivost: 0,1 Ω, natančnost: ± (20% vM + 4 števke); Specifično območje zemeljske upornosti ρ 0,00 ... 9,99 Ωm: ločljivost: 0,1 Ωm, natančnost: odvisno od RE; Specifično območje zemeljske upornosti ρ 100 ... 999 Ωm: Ločljivost: 1 Ωm, natančnost: Odvisno od RE; Specifično območje odpornosti zemlje ρ 1,00 ... 9,99 kΩm: ločljivost: 0,01 kΩm, natančnost: odvisno od RE; Specifično območje zemeljske upornosti ρ 10,0 ... 99,9 kΩm: ločljivost: 0,1 kΩm, natančnost: odvisno od RE; Indikator faznega zaporedja UL-L: 95 ... 500V, 45 ... 65Hz; Čas izklopa RCDnormalno 0,5 * V: Obseg: 0 ... 300 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDnormalno 1 * V: Obseg: 0 ... 300 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDnormalno 2 * V: Obseg: 0 ... 150 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDnormalno 5 * V: Obseg: 0 ... 40 ms: Ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDselektiv 0,5 * V: Obseg: 0 ... 500 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDselektiv 1 * V: Obseg: 0 ... 500 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDselektiv 2 * V: Obseg: 0 ... 200 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Čas odklopa RCDselektiv 5 * V: Obseg: 0 ... 150 ms, ločljivost: 1 ms, natančnost: [± (2% vM + 2 števki), RCD In = 10mA u. 0,5 * v ± (2% vM) + 3 števke)]; Vklopni tok RCD tipa AC 10 mA: Obseg: 3,3 ... 10,0 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 30 mA: Območje: 9,0 ... 30,0 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 100 mA: Obseg: 33,0 ... 100 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD tipa AC 300 mA: Območje: 90 ... 300 mA, ločljivost: 1 mA, merilni tok: 0,3 ... 1,0xIn; Natančnost: ± 5% In; Vklopni tok RCD Tip AC 500 mA: Območje: 150 ... 500 mA, ločljivost: 0,1 mA, merilni tok: 0,3 ... 1,0xIn, natančnost: ± 5% In; Vklopni tok RCD Tip AC 1000 mA: Območje: 330 ... 1000 mA, ločljivost: 1 mA, merilni tok: 0,3 ... 1,0xIn Natančnost: ± 5% In; Vklopni tok RCD tipa A 10mA: območje: 3,5 ... 20,0 mA, ločljivost: 0,1 mA, merilni tok: 0,35 ... 2,0xIn natančnost: ± 10% In; Vklopni tok RCD tipa A 30 mA: območje: 10,5 ... 42,0 mA, ločljivost: 0,1 mA, merilni tok: 0,35 ... 1,4,0xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 100 mA: območje: 35,0 ... 140,0 mA, ločljivost: 1 mA, merilni tok: 0,35 ... 1,4xIn natančnost: ± 10% In; Vklopni tok RCD tipa A 300 mA: Območje: 105 ... 420 mA, ločljivost: 1 mA, merilni tok: 0,35 ... 1,4xIn, natančnost: ± 10% In; Vklopni tok RCD tipa A 500 mA: območje: 175 ... 700 mA, ločljivost: 1 mA, merilni tok: 0,35 ... 1,4xIn, natančnost: ± 10% In; RCD tipa B: glejte podatkovni list; Nazivno območje izolacijske upornosti 50 V: 50 kΩ ... 250 MΩ; Nazivno območje izolacijske upornosti 100 V: 100 kΩ ... 500 MΩ; Nazivno območje izolacijske upornosti 250 V: 250 kΩ ... 1 GΩ; Nazivno območje izolacijske upornosti 500 V: 500 kΩ ... 2 GΩ; Nazivno območje izolacijske upornosti 1000 V: 1 MΩ ... 9,99 GΩ; Območje merjenja izolacijskega upora 0 ... 1999 kΩ: Ločljivost: 1 kΩ, natančnost: ± (3% vM + 8 števk); Območje merjenja izolacijskega upora 2,00 ... 19,99 MΩ: ločljivost: 0,01 MΩ, natančnost: ± (3% vM + 8 števk); Območje merjenja izolacijskega upora 20 ... 199 MΩ: Ločljivost: 0,1 MΩ, natančnost: ± (3% vM + 8 števk); Območje merjenja izolacijskega upora 200 ... 999 MΩ: Ločljivost: 1 MΩ, natančnost: ± (3% vM + 8 števk); Območje merjenja izolacijskega upora 1,00 ... 9,99 GΩ: ločljivost: 0,01 GΩ, natančnost: ± (4% vM + 6 števk); Območje merjenja upora zaščitnega vodnika ± 200 mA 0,00 ... 19,99 Ω: Ločljivost: 0,01 Ω, natančnost: ± (2% vM + 3 števke); Območje merjenja upora zaščitnega vodnika ± 200 mA 20,00 ... 199,9 Ω: Ločljivost: 0,1 Ω, natančnost: ± (2% vM + 3 števke); Obseg merjenja upora zaščitnega vodnika ± 200 mA 200 ... 400 Ω: Ločljivost: 1 Ω, natančnost: ± (2% vM + 3 števke); Trenutno območje merjenja Klešče: C-3, C-6: 0,0 ... 99,9 mA, ločljivost: 0,1 mA, natančnost: ± (5% vM + 3 števke); Trenutno območje merjenja Klešče: C-3, C-6: 100 ... 999 mA, ločljivost: 1 mA, natančnost: ± (5% vM + 3 števke); Trenutno območje merjenja Klešče: C-3, C-6, F-1, F-2, F3: 1,00 ... 9,99 A, ločljivost: 0,01 A, natančnost: [± (5% vM + 5 števk f. C-3, C-6) in podobno. ± (0,1% In + 2 števki za F-1, F-2, F-3)]; Trenutno območje merjenja Klešče: C-3, C-6, F-1, F-2, F3: 10,00 ... 99,9 A, ločljivost: 0,1 A, natančnost: [± (5% vM + 5 števk f. C-3, C-6) in podobno. ± (0,1% In + 2 števki za F-1, F-2, F-3)]; Trenutno območje merjenja Klešče: C-3, C-6, F-1, F-2, F3: 100, ... 999 A, ločljivost: 1 A, natančnost: [± (5% vM + 5 števk f. C-3, C-6) in podobno. ± (0,1% In + 2 števki za F-1, F-2, F-3)]; Trenutno območje merjenja Klešče: C-3, C-6, F-1, F-2, F3: 1,00 ... 3,00 kA, ločljivost: 0,01 kA, natančnost: [± (5% vM + 5 števk f. C-3, C-6) in podobno. ± (0,1% In + 2 števki za F-1, F-2, F-3)]; Razpon aktivne / jalove moči (P, Q, S) in cosϕ 0 ... 999 W: ločljivost: 1 kW, natančnost: ± (7% vM + 3 števke); Razpon aktivne / jalove moči (P, Q, S) in cosϕ 1,00 ... 9,99 kW: ločljivost: 0,01 kW, natančnost: ± (7% vM + 3 števke); Razpon aktivne / jalove moči (P, Q, S) in cosϕ 10 ... 99,9 kW: ločljivost: 0,1 kW, natančnost: ± (7% vM + 5 števk); Razpon aktivne / jalove moči (P, Q, S) in cosϕ 100 ... 999 kW: ločljivost: 1 kW, natančnost: ± (7% vM + 5 števk); Razpon aktivne / jalove moči (P, Q, S) in cosϕ 1 ... 1,50 MW: ločljivost: 0,01 MW, natančnost: ± (7% vM + 5 števk); Obseg cosϕ 0,00… 1,00, ločljivost: 0,01; Harmonično območje 0,0 ... 300 V, ločljivost: 0,1 V, vrstni red: 1,2 ... 15, natančnost: ± (5% vM + 3 števke); Harmonično območje 0,0 ... 300 V, ločljivost: 0,1 V, vrstni red: 16 ... 40, natančnost: ± (5% vM + 10 števk); Harmonično območje 300 ... 500 V: Ločljivost: 1 V, naročite u. Natančnost, enaka območju 0,0 ... 300V; Povezane s THD 1. Harmonika: glej podatkovni list; Merjenje osvetlitve: glej podatkovni list

Vrsta izdelka: tester inštalacij

: delovni standardi (lastni)

Merilna kategorija: CAT III 600 V
CAT IV 300 V

Vmesniki: USB

Mere: (D x Š x V) 310 x 455 x 180 mm

Teža: 6.48 kg

: IP54

Merilno območje (VDE): izolacijski upor
impedanca zanke
impedanca inštalacije
aktivna moč
navidezna moč
jalova moč
faktor moči
upornost
zaščitni vodnik-upornost
kontaktni tok
napetost
tok
frekvenca
Pokaži več

DIN standard: DIN IEC 60364

Vrsta zaslona: digitalni (LCD)

Širina: 455 mm

Višina: 180 mm

Dolžina: 310 mm

Napajanje: baterijsko napajanje

Pomnilnik: da

Vrsta: MPI-530

VDE standard: 0100

Značilnosti: RCD/FI test

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1427980 Sonel MPI-530 tester inštalacij VDE standard 0100

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1427980 Sonel MPI-530 tester inštalacij VDE standard 0100

Opis

Najkakovostnejša preizkusna naprava DIN VDE 0100/0105 MPI-530 podjetja Sonel za celovit pregled električnih inštalacij, pa tudi industrijskih obratov vseh vrst. Izjemna razširitev predhodnega modela so razširjena meritev zemlje z 2 sponkami brez ločevanja zemlje, merilnik svetlobe in možnost analize kakovosti omrežja s snemanjem toka , Napetost u. Moč, pa tudi PF, harmonika, cosϕ in THD. Glavni vnos podatkov je mogoč tudi pri tem modelu s pomočjo tipkovnice Bluetooth na mestu.
