Sonel PVM-1020 KIT set fotovoltaične merilne naprave
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (2665,00 € / Kos)
2665,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
set fotovoltaične merilne naprave
- Merilna funkcija
tok
moč
napetost
delovni standardi (lastni)
- Mere
(D x Š x V) 228 x 102 x 61 mm
- Prikaz
grafični
- Teža
1 kg
- Značilnosti
zapisovalnik podatkov
- Merilna kategorija
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Širina
102 mm
- Višina
61 mm
- Dolžina
228 mm
- Vmesnik
Bluetooth®
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3763592 Sonel PVM-1020 KIT set fotovoltaične merilne naprave
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3763592 Sonel PVM-1020 KIT set fotovoltaične merilne naprave
Opis

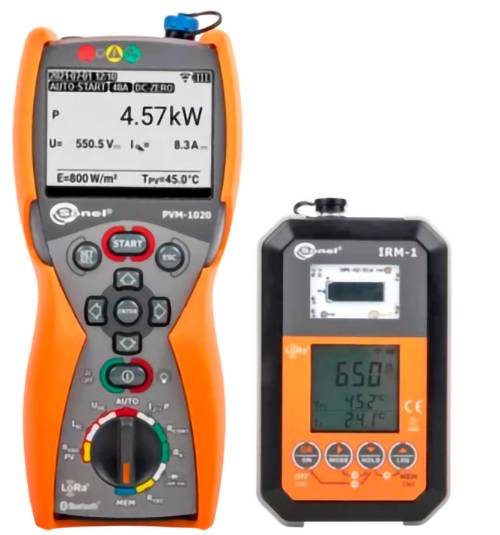

PVM-1020: Velike možnosti v majhnem ohišju
Velike možnosti v majhnem ohišju. Merilna naprava PVM-1020 je zaradi velikega števila merilnih funkcij verjetno najmanjša fotovoltaična merilna naprava na svetu. Funkcije se izbirajo z vrtljivim stikalom. Dodatni parametri se nastavijo z gumbi na ohišju. Vsi gumbi in grafični zaslon so osvetljeni od zadaj, kar znatno olajša upravljanje v senčnih prostorih, npr. pri meritvah pod prostostoječimi fotonapetostnimi sistemi. Velik pomnilnik znatno skrajša čas, potreben za pripravo dokumentov po meritvi.
IRM-1: Preprostost in kompaktne dimenzije
IRM-1, majhen, a nepogrešljiv za testiranje fotonapetostnih sistemov. Z merjenjem vrednosti sončnega obsevanja ter temperatur panelov in okolice zagotavlja potrebne podatke za pretvorbo rezultatov v pogoje STC. Vgrajen snemalnik s pomnilnikom za 5000 podatkovnih nizov omogoča uporabo naprave kot orodja pri načrtovanju fotonapetostnih sistemov in za diagnosticiranje težav s senčenjem panelov.
Vmesniki in programska oprema
Podatke meritev iz IRM-1 je mogoče prenesti v računalnik prek vrat USB. Poleg tega ima naprava vgrajen brezžični vmesnik LoRa (Long Range) za samodejno izmenjavo podatkov z glavno merilno napravo – tudi na dolge razdalje. Rezultate meritev je mogoče prenesti iz PVM-1020 v računalnik prek brezžičnega vmesnika Bluetooth. Sonel Reader zagotavlja shranjevanje in tiskanje zbranih podatkov v priljubljenih formatih. Za izdelavo poročila na področju zaščite pred električnim udarom je treba uporabiti izbirni program Sonel Reports PLUS.
Besedilo je strojno prevedeno.
Izvedba
- PVM-1020
- • Napetost odprtega tokokroga PV modula ali niza modulov do 1000 V DC.
- • Napetost RMS omrežja AC do 600 V, vključno z meritvijo frekvence.
- • Kratkostični tok PV modula ali niza modulov do 20 A DC.
- • Upornost izolacije PV modulov – merjenje napetosti 250, 500 ali 1000 V, hkratno merjenje dveh vrednosti RISO+ in RISO-.
- • Upornost izolacije izmeničnih tokokrogov – merjenje napetosti 250, 500 ali 1000 V.
- • Upornost zaščitnih in izenačitve potencialnih vodnikov, merilni tok ±200 mA. Merjenje upornosti pri nizkem toku, zvočna in vizualna signalizacija.
- • Merjenje obratovalnega toka in izmeničnega toka (AC) PV modulov – vse z zunanjimi kleščami.
- • Meritve izmenične/enosmerne moči.
- • Test diod s tokom 200 mA, samodejno zaznavanje polarizacije. Testiranje blokirnih diod z napetostjo 1000 V DC.
- IRM-1
- • Obsevanost v W/m2 ali BTU/ft2h.
- • Temperatura sončnega modula v °C ali °F.
- • Temperatura okolice v °C ali °F.
- • Kot nagiba modulov.
- • Poravnava modulov.
