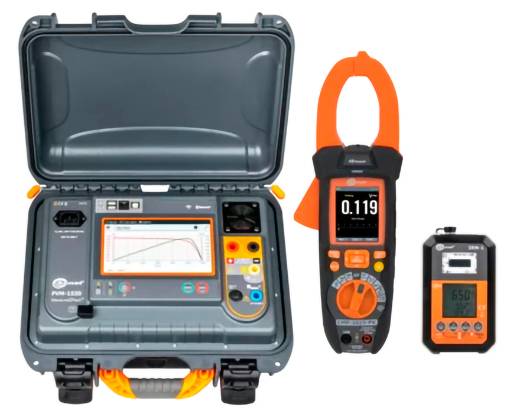

Sonel PVM-1530 PRO set fotovoltaične merilne naprave
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (9799,00 € / Kos)
9799,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
set fotovoltaične merilne naprave
- Merilna funkcija
napetost
upornost
tok
delovni standardi (lastni)
- Mere
(D x Š x V) 172 x 390 x 308 mm
- Prikaz
zaslon na dotik
- Teža
8.8 kg
- Značilnosti
zapisovalnik podatkov
- Merilna kategorija
CAT III 1500 V
CAT IV 600 V
- Širina
390 mm
- Višina
308 mm
- Dolžina
172 mm
- Vmesnik
Bluetooth®
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3763594 Sonel PVM-1530 PRO set fotovoltaične merilne naprave
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3763594 Sonel PVM-1530 PRO set fotovoltaične merilne naprave
Opis
PVM-1530: Meritve kategorije 1, karakteristična krivulja IU
PVM-1530 je prelomna merilna naprava za fotovoltaične sisteme do 1500 V s širokim naborom merilnih funkcij. Izbira se izvede prek zaslona na dotik. Zaslon je velik, barvno intenziven in opremljen z močno osvetlitvijo ozadja, zato delovanje pri polni sončni svetlobi ni problem. Celovit strukturiran pomnilnik znatno skrajša čas, potreben za ustvarjanje dokumentacije po meritvi.
IRM-1: Preprostost in kompaktne dimenzije
IRM-1, majhen, a nepogrešljiv za testiranje fotonapetostnih sistemov. Z merjenjem vrednosti sončnega obsevanja ter temperature panelov in okolice zagotavlja potrebne podatke za pretvorbo rezultatov v pogoje STC. Vgrajen snemalnik s pomnilnikom za 5000 podatkovnih nizov omogoča uporabo naprave kot orodja pri načrtovanju fotonapetostnih sistemov in za diagnosticiranje težav s senčenjem panelov.
Tesnost in vzdržljivost
Merilni instrumenti so idealni tudi za uporabo v težkih okoljskih pogojih. Ohišje PVM-1530 je robustno in v zaprtem stanju zatesnjeno, zato je merilna naprava med meritvijo zaščitena.
Vmesniki in programska oprema
Podatke meritev iz IRM-1 je mogoče prenesti v računalnik prek vrat USB. Poleg tega ima naprava vgrajen brezžični vmesnik LoRa (Long Range) za samodejno izmenjavo podatkov z glavno merilno napravo – tudi na dolge razdalje.
Rezultate meritev je mogoče prenesti iz PVM-1530 v računalnik prek USB in brezžičnih vmesnikov. Zapisani podatki se shranijo v najpogostejših formatih in natisnejo s pomočjo bralnika Sonel. Priprava poročila
Za izdelavo poročila o zaščiti pred električnim udarom je treba uporabiti izbirni program Sonel Reports Plus.
Težave? Ponovno sinhronizirajte!
Lahko se zgodi, da se PVM-1530 med meritvami tako oddalji od IRM-1, da se komunikacija med njima prekine. Če se meritve nadaljujejo, se bodo rezultati samodejno dopolnili s parametri, ki jih je medtem IRM-1 zabeležil v svojem začasnem pomnilniku, in se po ponovni vzpostavitvi povezave pretvorili v pogoje STC.
Besedilo je strojno prevedeno.
Izvedba
- PVM-1530
- • Omogoča meritve kategorije 1 v skladu s standardom EN 62446-1.
- • Omogoča merjenje karakteristične krivulje IU za kategorijo 2 v skladu s standardoma EN 62446-1 in EN 61829.
- • Omogoča merjenje fotonapetostnih modulov, vključno z dvostranskimi in visoko učinkovitimi moduli.
- • Možnost definiranja merilnih metod.
- • Omogoča pretvorbo vrednosti v pogoje STC v skladu s standardom EN IEC 60891 s strani merilnika obsevanosti in temperature
- IRM-1.
- • Funkcija reSYNC – samodejno dodajanje okoljskih parametrov rezultatom in njihova pretvorba v pogoje STC
- po ponovni vzpostavitvi povezave z IRM-1.
- • Priloženi brezžični vmesnik zagotavlja sodelovanje z merilno napravo IRM-1 na dolge razdalje.
- • Vgrajen modul Bluetooth in WLAN za komunikacijo z zunanjimi napravami.
- • Veliko strukturirano shranjevanje za vse izpite.
- • Velik zaslon na dotik za dobro vidljivost pri močni sončni svetlobi.
- IRM-1
- • Merjenje obsevanosti in temperature.
- • Vmesnik LoRa za komunikacijo z glavno merilno napravo ponuja večji doseg kot Bluetooth.
- Tehnologija!
- • Samodejna sinhronizacija podatkov z glavno merilno napravo z uporabo funkcije reSYNC.
- • Vgrajen kompas in senzor nagiba.
- • Vgrajen snemalnik za beleženje sončnega obsevanja pred namestitvijo PV sistemov in za merjenje
- Uporablja se lahko za senčenje obstoječih instalacij.
- • Velik pomnilnik merilnih podatkov: na voljo je 999 celic predpomnilnika in 5000 posnetkov s snemalnika (enkratni posnetek)
- Lahko jih tudi prepišete (neprekinjeno snemanje).
