Subminiaturni-DIP-rele Zettler Electronics AZ822-2C-3DE 3 V/DC 2 preklopnik maks. 1 A 24 V/DC/120 V/AC 24 V/DC/1 A, 120

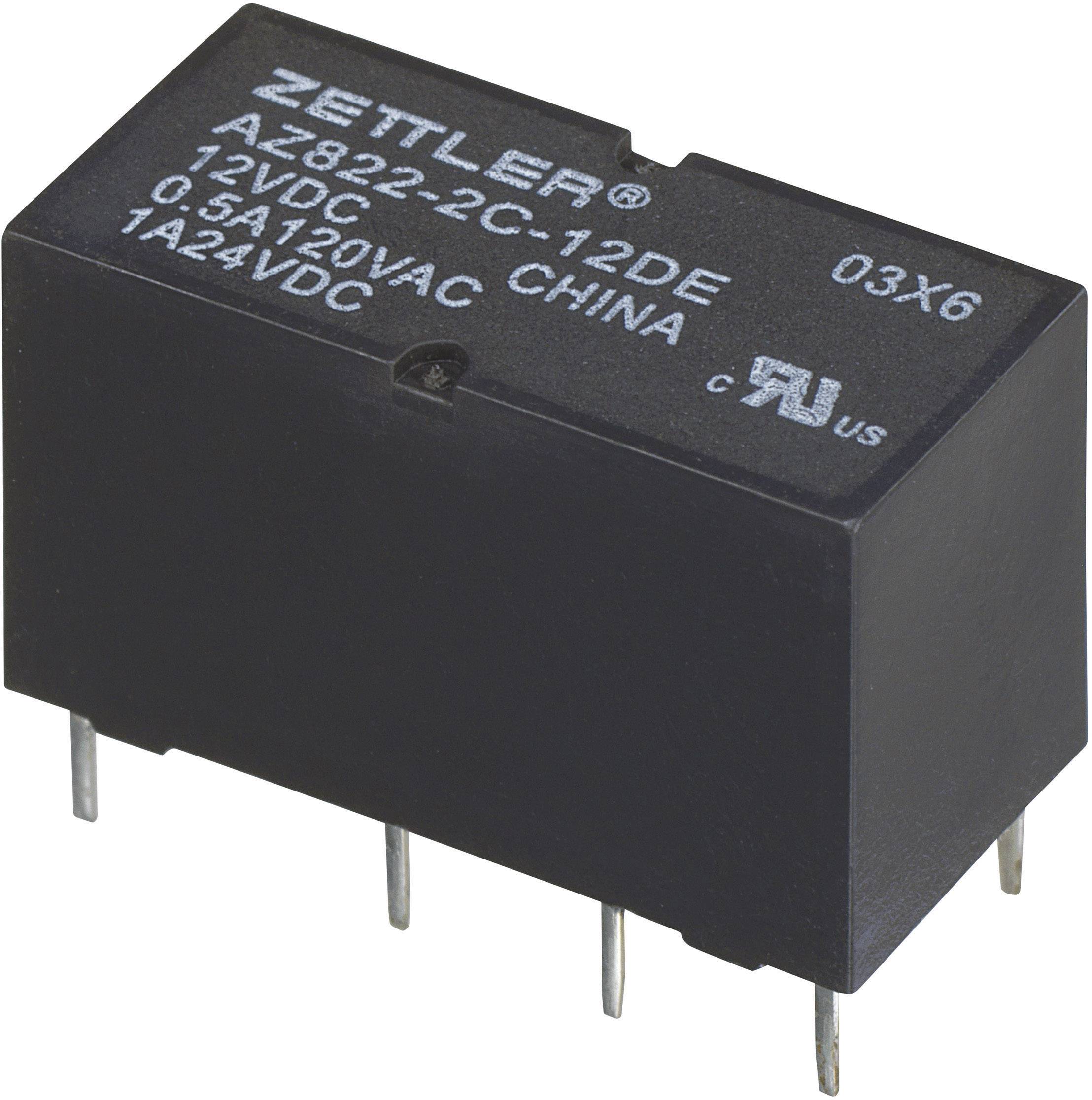

Črni rele znamke Zettler, model AZ822-2C-12DE, 12VDC, za krmiljenje električnih tokokrogov.

Slika je simbolična

Tehnična risba elektronske komponente z dimenzijami v palcih in milimetrih. Podrobnosti o širini, dolžini in razdaljah med priključki.

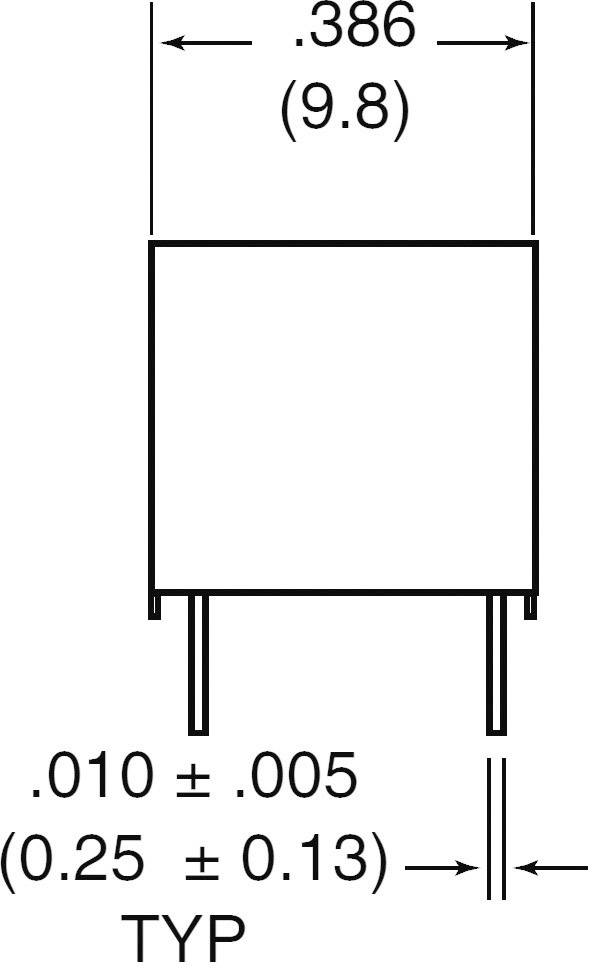

Tehnična risba pravokotnega dela z dvema priključkoma spodaj. Mere: širina 0,386 palca (9,8 mm), razdalja med priključkoma 0,010 ± 0,005 palca.

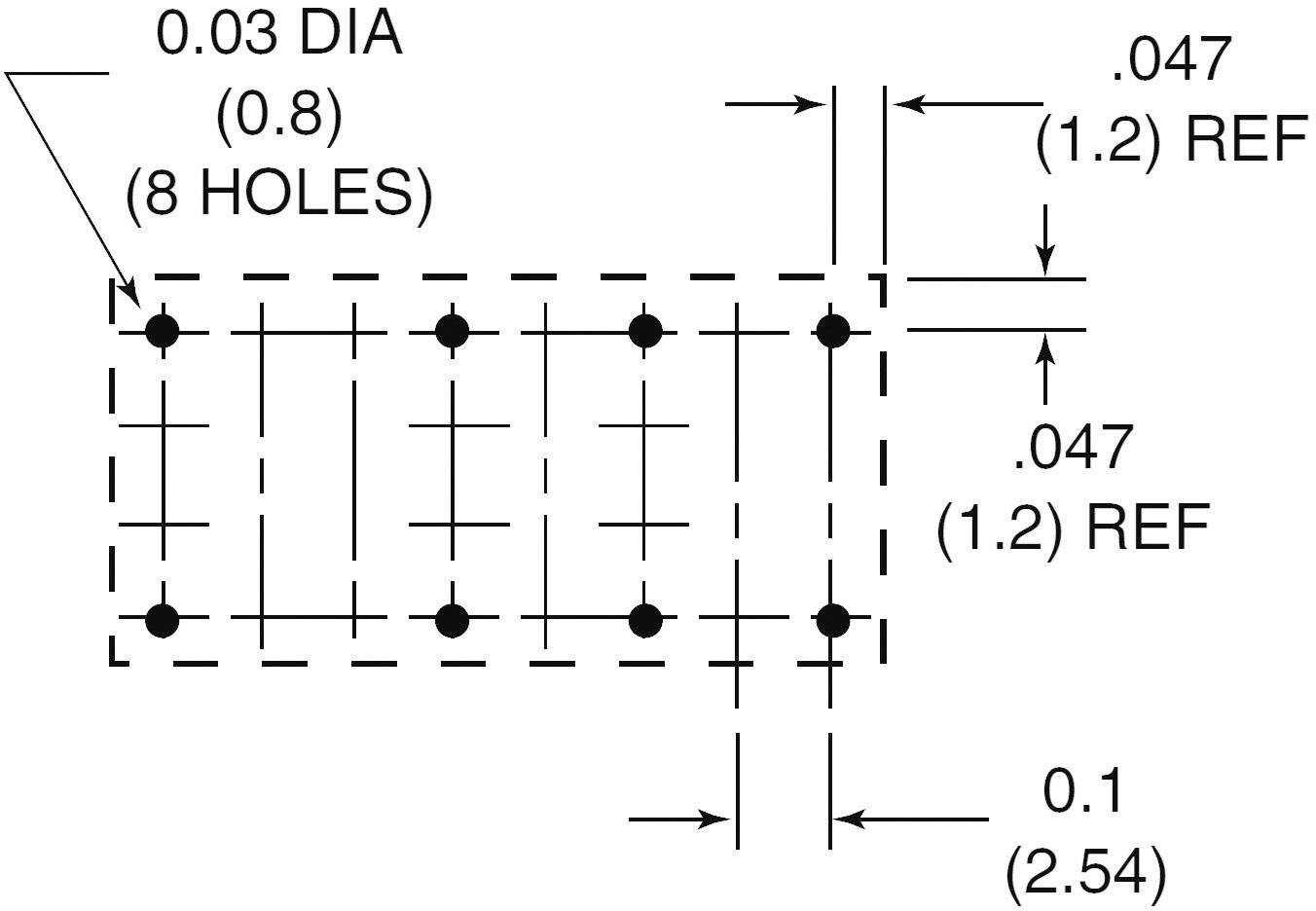

Tehnični drawing pravokotnega elementa z osmimi 0,03 DIA luknjami, dimenzioniranimi na 0,047 in 0,1 enoti z referencami.

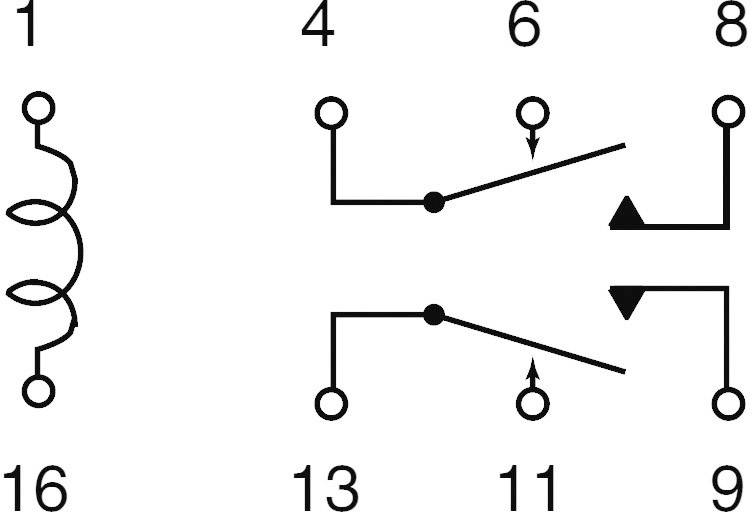

Električna shema: Dva stikala s puščicami, ki prikazujeta kontaktne položaje. Tuljava je v zgornjem levem kotu, spodaj štirje oštevilčeni priključki.

1/5

Slika je simbolična

Vrsta izdelka

rele za tiskano vezje

Nazivna napetost tuljave

3 V/DC

Način nadzora

monostabilno, 1 tuljava

Kontakt

2 menjalo

Preklopna napetost (maks.)

220 V/DC

250 V/AC

Podatkovni list izdelka (PDF)

Dostava pet, 2.10.

459 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (3,29 € / Kos)

3,29 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Zettler Electronics AZ822-2C-3DE rele za tiskano vezje 3 V/DC 2 A 2 menjalo 1 kos

Dodatne informacije

Tehnične specifikacije

Vrsta izdelka: rele za tiskano vezje

Vrsta: AZ822-2C-3DE

Nazivna napetost tuljave: 3 V/DC

Odzivna napetost (min.): 2.1 V/DC

Delovna napetost (maks.): 6.5 V/DC

Način nadzora: monostabilno, 1 tuljava

Upor (tuljava): 45 Ω

Kontakt: 2 menjalo

Material kontakta: AgPd zlitina z zlatim slojem

Preklopna napetost (maks.): 220 V/DC
250 V/AC

Preklopni tok maks.: 2 A

Maks. preklopna moč: 60 W
125 VA

Priključek: spajkalni zatič

Izolacijska napetost: 1000 V

Min. temperatura: -55 °C

Maks. temperatura: +90 °C

Dolžina: 20 mm

Širina: 9.8 mm

Višina: 12 mm

Mere: (D x Š x V) 20 x 9.8 x 12 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 507422 Subminiaturni-DIP-rele Zettler Electronics AZ822-2C-3DE 3 V/DC 2 preklopnik maks. 1 A 24 V/DC/120 V/AC 24 V/DC/1 A, 120

Navodila za uporabo in varnost

Navodila za uporabo in varnost 507422 Subminiaturni-DIP-rele Zettler Electronics AZ822-2C-3DE 3 V/DC 2 preklopnik maks. 1 A 24 V/DC/120 V/AC 24 V/DC/1 A, 120

Opis

Nizek profil za kompaktne dimenzije plošče. Življenjska doba do 10 milijonov preklopnih ciklov. Ustreza 16-polnemu standardnemu ohišju IC. Zatesnjena različica, odporna proti pranju, primerna za avtomatske spajkalne stroje
