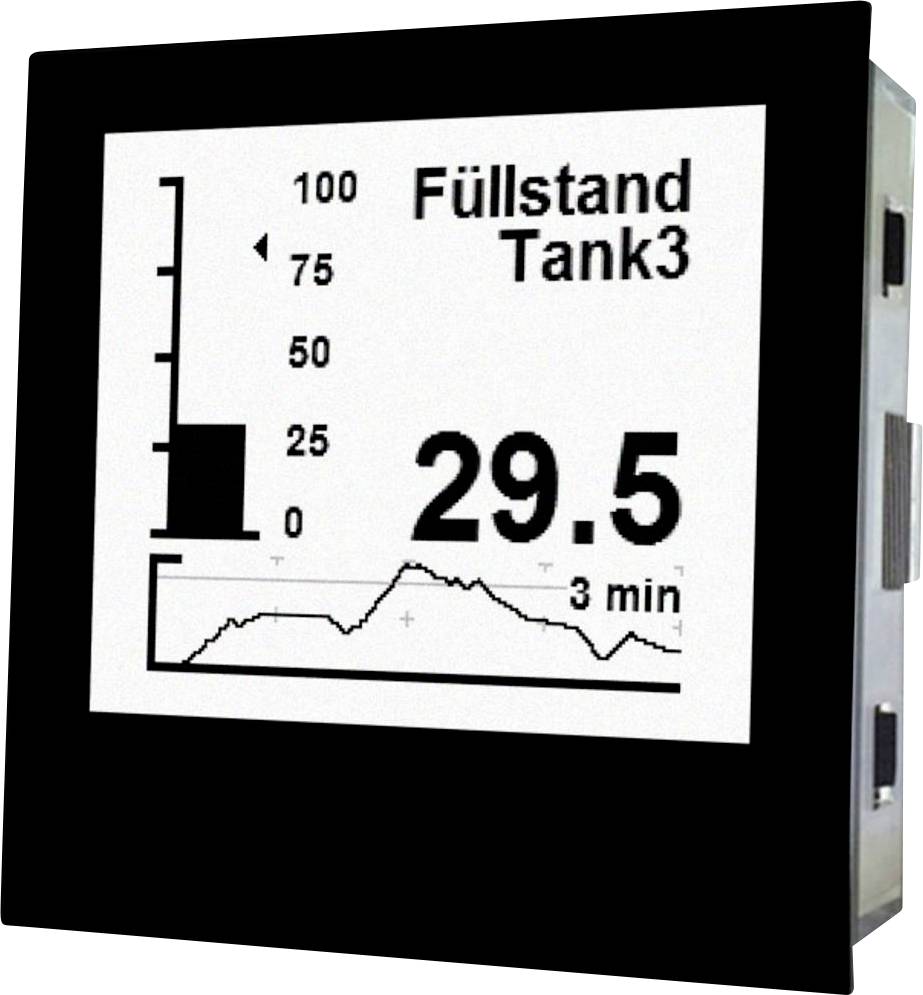

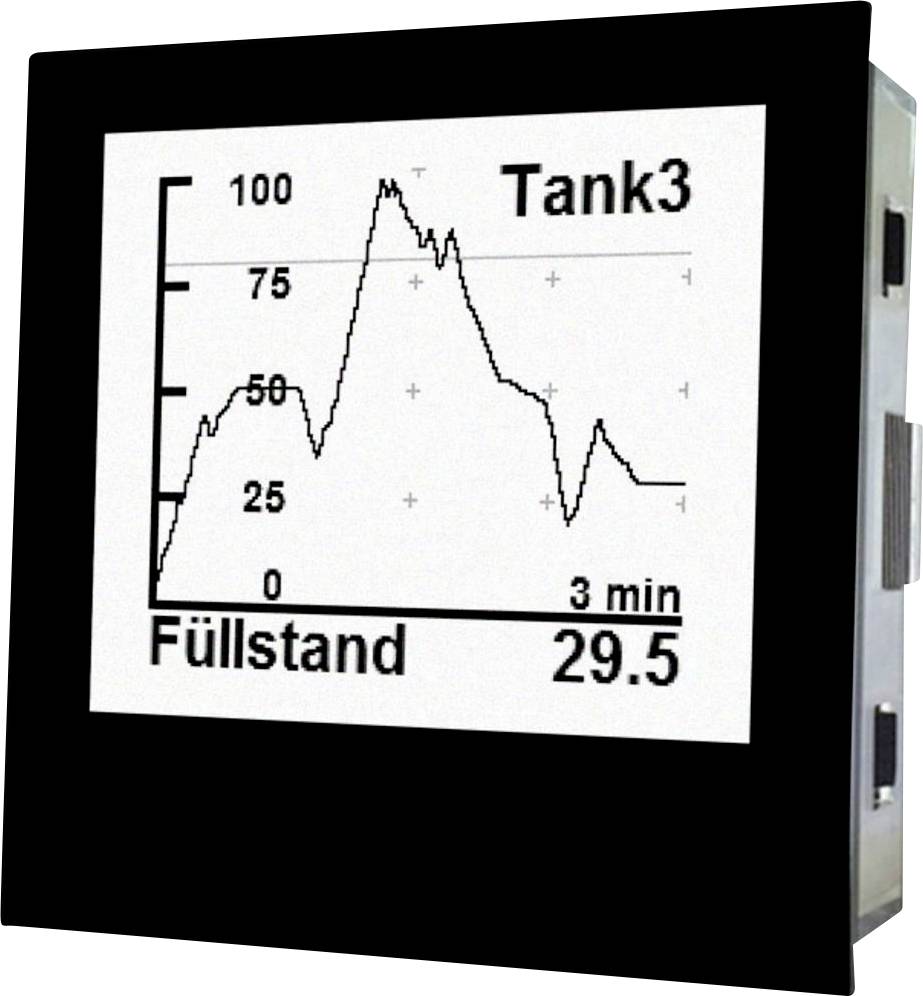

TDE Instruments Digalox DPM72-MPPV-RS485 prikaz procesa
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (199,99 € / Kos)
199,99 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta izdelka
prikaz procesa
- Merilna funkcija
napetost dc
- Območje merjenja (min.)
-30 V
0 V
2 V
- Vrsta
Digalox DPM72-MPPV-RS485
- Merilno območje (maks.)
30 V
10 V
5 V
- Vrsta zaslona
LCD
IP65 (spredaj)
- Širina vgradnje
68 mm
- Prikaz (štetje)
9999
- Vgradna višina
68 mm
- Delovna napetost
12 V DC/AC
24 V DC/AC
- Mere
(D x Š x V) 59 x 72 x 72 mm
- Teža
149 g
- Maks. obratovalna napetost
24 V DC/AC
- Min. obratovalna napetost
12 V DC/AC
- Osvetlitev zaslona
RGB
modra
zelena
rdeča
bela
- Značilnosti
dvojna skala
nastavljive enote
- Vgradna globina
56 mm
- Barva
črna
- Širina
72 mm
- Višina
72 mm
- Dolžina
59 mm
- Širina okvirja
7.2 cm
- Višina okvira
7.2 cm
- Vmesniki
1 x RS 485 Modbus RTU (value.1301959)
- Vmesnik
RS-485
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2352374 TDE Instruments Digalox DPM72-MPPV-RS485 prikaz procesa
Tehnični podatki 2352374 TDE Instruments Digalox DPM72-MPPV-RS485 prikaz procesa
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2352374 TDE Instruments Digalox DPM72-MPPV-RS485 prikaz procesa
Opis
Inovativno, individualno in večnamensko: Merilni napravi DPM72-MP+ in DPM72-MPN+ za električne spremenljivke odlikujejo široke funkcije in možnosti konfiguracije. Primerne za merjenje obsežnih vrst meritev (volt AC/DC, tok AC/DC, frekvenca, moč, kosinus phi), so merilne naprave opremljene z obsežnimi funkcijami. Individualno konfiguracijo naprav in prenos vseh izmerjenih vrednosti v realnem času zagotavlja vmesnik Modbus. To pomeni, da se lahko merilne naprave DPM72 uporabljajo na različne načine in omogočajo široko paleto industrijskih aplikacij. Multifunkcijske merilne naprave so iskane predvsem na področju nadzora strojnih in obratovalnih podatkov in so primerne za posodobitev zastarelih sistemov, saj so še posebej primerne za naknadno vgradnjo. Poleg tega jih je mogoče pritrditi tako na DIN letev kot tudi na druga ozadja z uporabo ustreznih lukenj v ohišju.
Obsežna prilagoditev programske opreme
Merilne naprave je možno individualno nastaviti s konfiguracijsko programsko opremo "Digalox Manager". Ko je nastavljen, DPM72 zanesljivo in v realnem času prenaša vaše odčitke. Programska oprema omogoča odčitavanje izmerjenih vrednosti v pomnilniku meritev, ki jih je nato mogoče grafično ovrednotiti in izvoziti kot datoteko CSV.
preklopni izhodi
Dva galvansko ločena alarmna izhoda omogočata sprožitev alarma in izvajanje procesov vklopa ali izklopa, ko so dosežene individualno nastavljive mejne vrednosti.
Modbus vmesnik
RS485 Modbus vmesnik merilnih naprav DPM72 omogoča tako konfiguracijo kot tudi prenos vseh izmerjenih vrednosti. Protokol RS485 Modbus ustreza uveljavljenemu industrijskemu standardu, kar pomeni, da je mogoče merilne naprave DPM72 z vmesnikom Modbus univerzalno kombinirati z obstoječimi napravami Modbus drugih proizvajalcev. Predvsem pa to omogoča nemoteno sistemsko posodobitev starejših ali tehnično zastarelih strojev (retrofit) brez njihove drage in dolgotrajne menjave.
Besedilo je strojno prevedeno.
Obsežna prilagoditev programske opreme
Merilne naprave je možno individualno nastaviti s konfiguracijsko programsko opremo "Digalox Manager". Ko je nastavljen, DPM72 zanesljivo in v realnem času prenaša vaše odčitke. Programska oprema omogoča odčitavanje izmerjenih vrednosti v pomnilniku meritev, ki jih je nato mogoče grafično ovrednotiti in izvoziti kot datoteko CSV.
preklopni izhodi
Dva galvansko ločena alarmna izhoda omogočata sprožitev alarma in izvajanje procesov vklopa ali izklopa, ko so dosežene individualno nastavljive mejne vrednosti.
Modbus vmesnik
RS485 Modbus vmesnik merilnih naprav DPM72 omogoča tako konfiguracijo kot tudi prenos vseh izmerjenih vrednosti. Protokol RS485 Modbus ustreza uveljavljenemu industrijskemu standardu, kar pomeni, da je mogoče merilne naprave DPM72 z vmesnikom Modbus univerzalno kombinirati z obstoječimi napravami Modbus drugih proizvajalcev. Predvsem pa to omogoča nemoteno sistemsko posodobitev starejših ali tehnično zastarelih strojev (retrofit) brez njihove drage in dolgotrajne menjave.
Besedilo je strojno prevedeno.
Namigi
Programska oprema Digalox® Manager je na voljo za prenos.
Sistemske zahteve
- Windows Vista, 7 ali 8
