TDE Instruments DPM72-MPPV prikaz procesa

Inovativno, individualno in večnamensko: Grafične večnamenske merilne naprave DPM72-MPP, -MPPV in -MPPA z RGB osvetlitvijo ozadja odlikujejo široke funkcije in možnosti prikaza. Odvisno od zasnove so podprte vrste meritev analognega signala (2 ×) 0/2 do 10 V in/ali (2 ×) 0/4 do 20 mA DC. Na visokokakovostnem večkratnem zaslonu je mogoče hkrati prikazati do štiri parametre, mejne vrednosti pa lahko opremite s posameznimi barvnimi opozorili, ki nato opozorijo nase z barvnimi lučkami ali utripanjem. Zaradi izbire vmesnikov za individualno konfiguracijo in prenosa merilnih podatkov v realnem času so merilne naprave DPM72 uporabne na različne načine in so idealne za široko paleto industrijskih aplikacij. Neprekinjen prenos podatkov je možen prek USB ali RS485-Modbus, lahko pa tudi brezžično prek radia (2,4 GHz mesh omrežje). Multifunkcijske merilne naprave so še posebej iskane na področju daljinskega nadzora strojnih in obratovalnih podatkov, še posebej, ker so na voljo tudi brez zaslona kot izvedba na DIN letev. Poleg tega imajo modeli funkcijo štetja s hrambo podatkov. To pomeni, da je mogoče implementirati števce delovnih ur ali števce časa za prekoračitve in padce pod mejne vrednosti ter štetje posameznih impulzov (MPP) ali dvojno štetje impulzov (MPPV).

Obsežna prilagodljivost

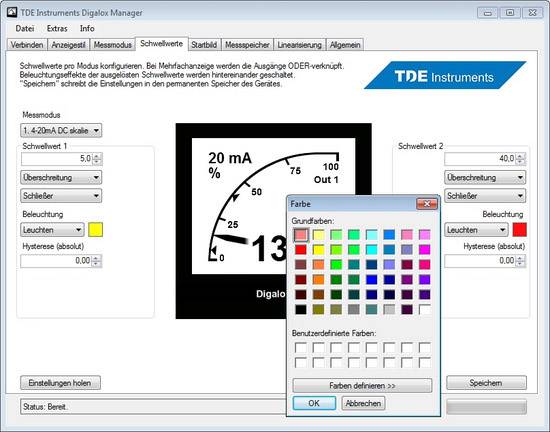

S konfiguracijsko programsko opremo ""Digalox Manager"" lahko merilne naprave nastavimo posamično - na primer lahko naložimo lastna besedila ali začetno sliko po meri stranke. Individualno nastavljive mejne vrednosti so lahko opremljene z različnimi barvnimi opozorili, na primer zaslon lahko sveti modro ali utripa rdeče. Odklon lestvice in označevanje, dizajn zaslona in še veliko več je mogoče prilagoditi po potrebi, prav tako skaliranje in linearizacijo izmerjene vrednosti.

Grafični prikazovalnik

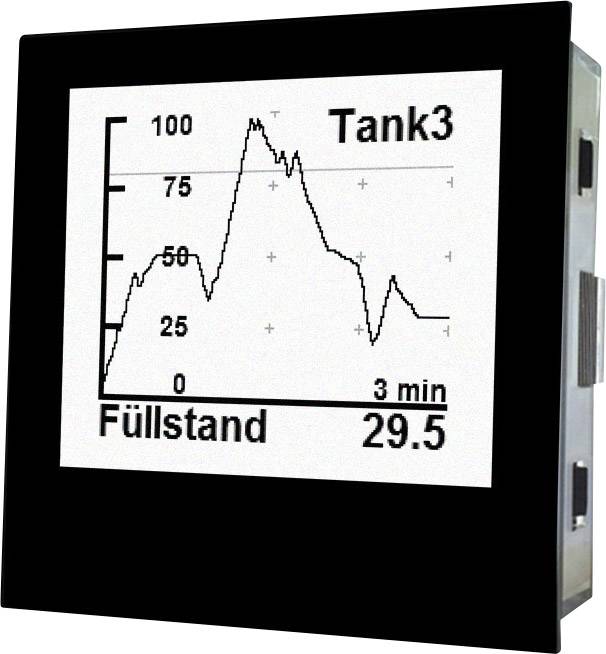

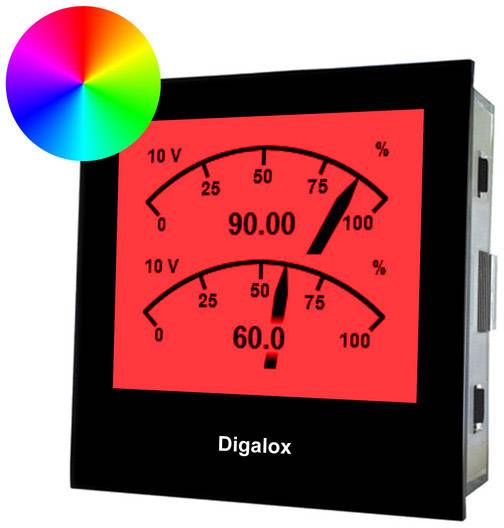

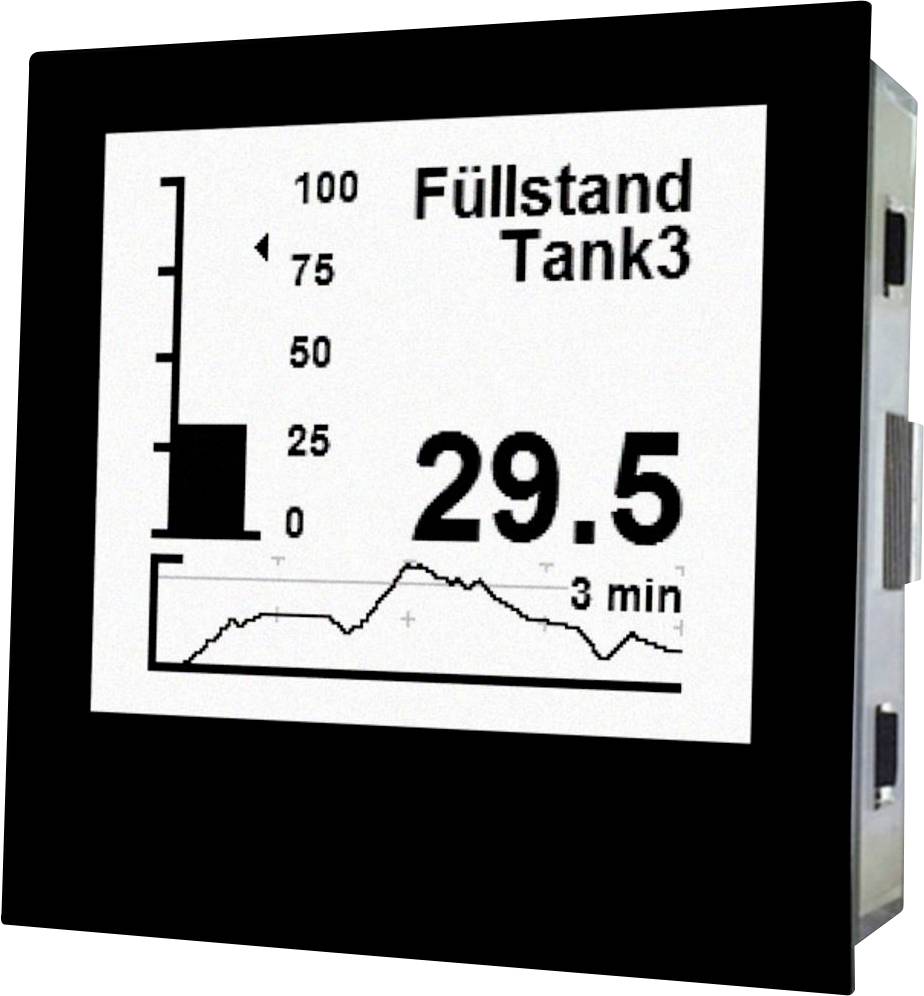

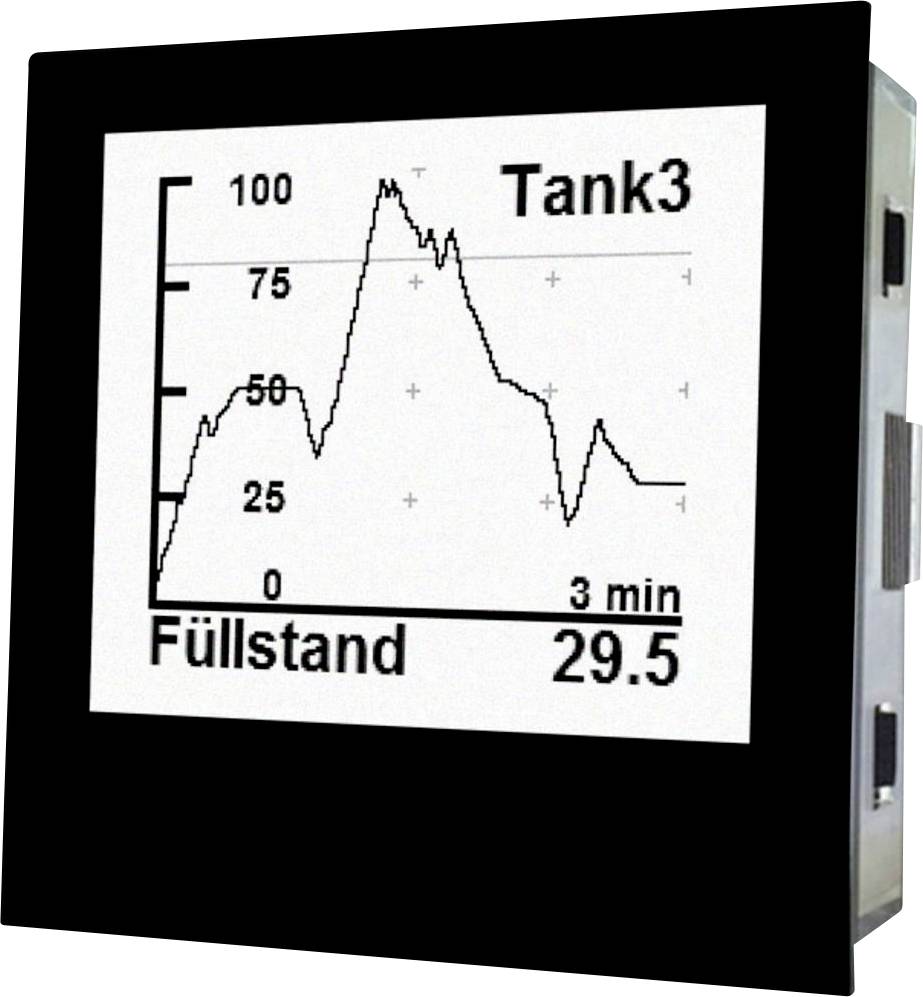

Visokokakovosten grafični zaslon s 16 odtenki sive in RGB osvetlitvijo prikazuje do štiri parametre hkrati v različnih načinih prikaza na dvojnem zaslonu, na primer z lahko berljivo grafiko kazalca, prek digitalnega zaslona ali paličnega grafikona. Druge možne zasnove zaslona so priljubljen prikaz nivoja polnjenja ali predstavitev izmerjenih vrednosti skozi čas.

preklopni izhodi

Dva galvansko ločena alarmna izhoda omogočata sprožitev alarma, ko so dosežene individualno nastavljive vrednosti praga. Na posebne dogodke, kot je prekoračitev maksimalne vrednosti, lahko uporabnika opozorimo z barvnim utripanjem ali osvetlitvijo.

Vmesniki in snemanje merilnih podatkov

Zaradi številnih različnih vmesnikov so merilne naprave DPM72 uporabne skoraj univerzalno. Izmerjene vrednosti se lahko prenašajo bodisi preko galvansko ločenega vmesnika USB ali RS485-Modbus protokola ali brezžično preko radijske tehnologije XBEE (2,4 GHz mesh omrežje). S tem je omogočena tudi nemotena sistemska posodobitev starejših ali tehnično zastarelih strojev (retrofit) brez njihove drage in dolgotrajne menjave.
