Tektronix AFG31052 omrežno napajanje 0.000001 Hz - 50 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

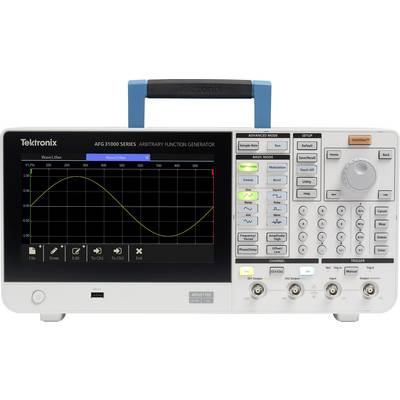

Generator funkcij z zaslonom prikazuje sinusno valovanje. Vidni so krmilni gumbi in priključki za nastavitev in izhodne signale.

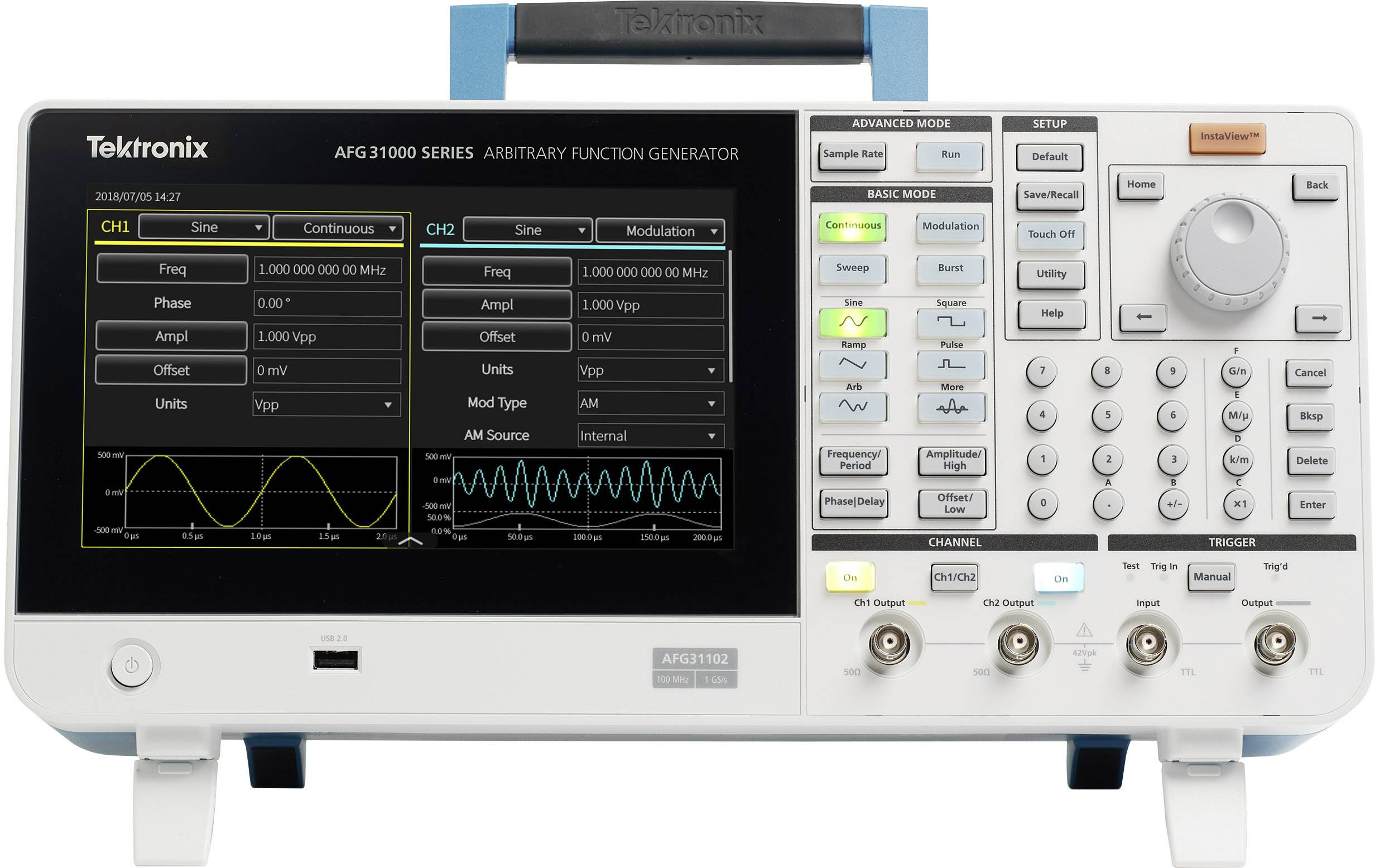

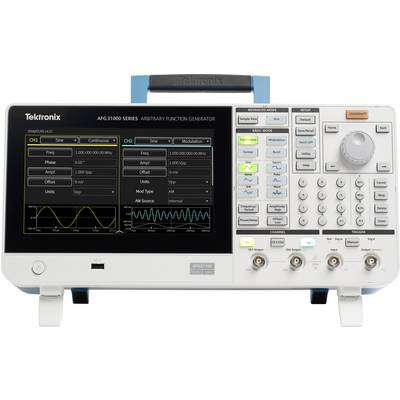

Generator funkcijskih signalov z zaslonom prikazuje nastavitve in valovno obliko. Vidni so tipke in regulatorji za upravljanje. Znamka Tektronix.

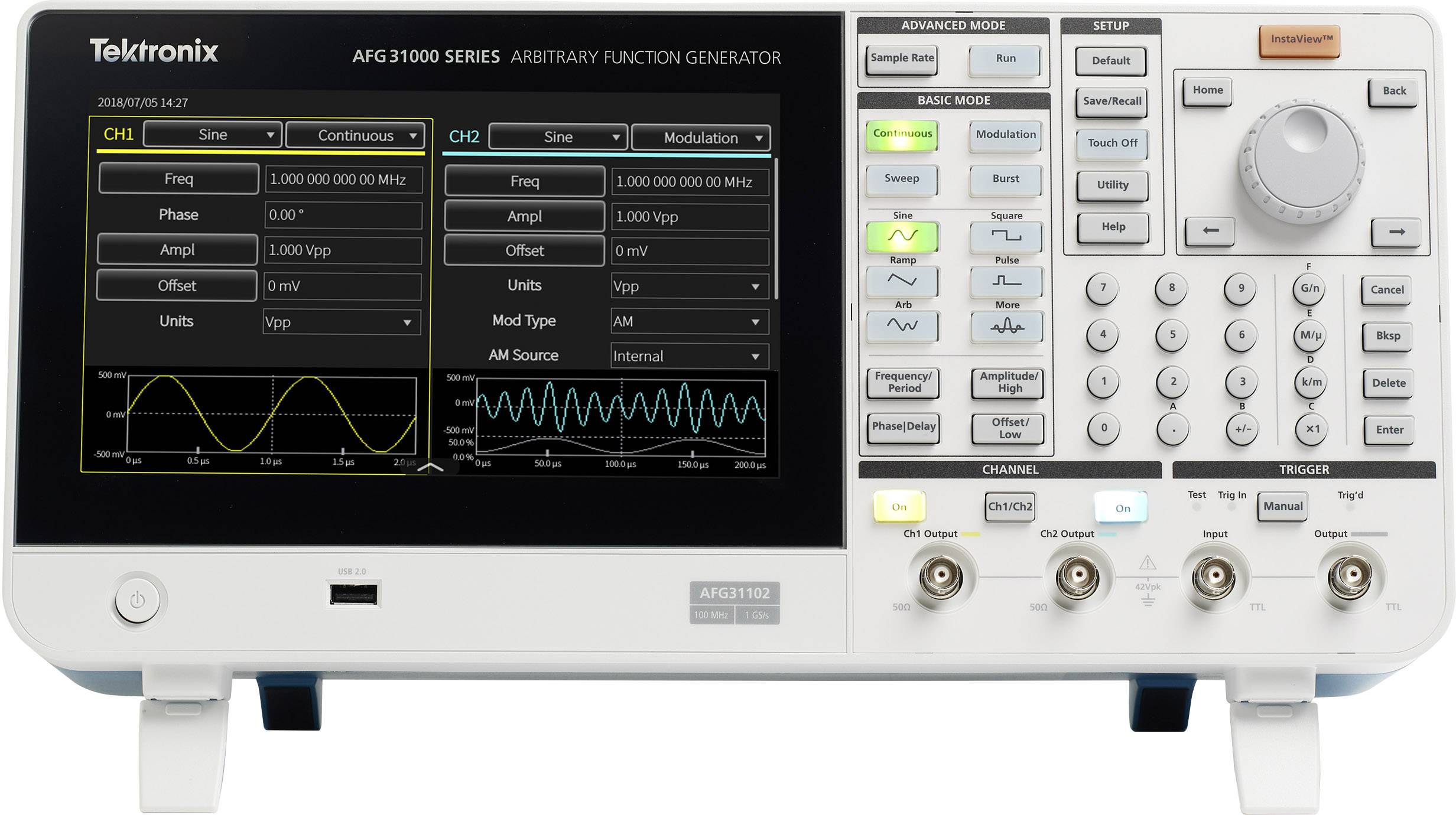

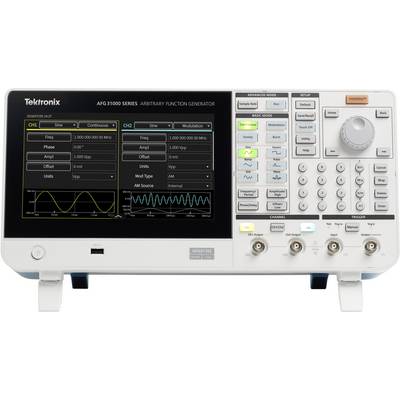

Generator funkcij z zaslonom prikazuje dve krivulji in več nastavitev, vključno s frekvenco in amplitudo. Označeno: 'Tektronix'.

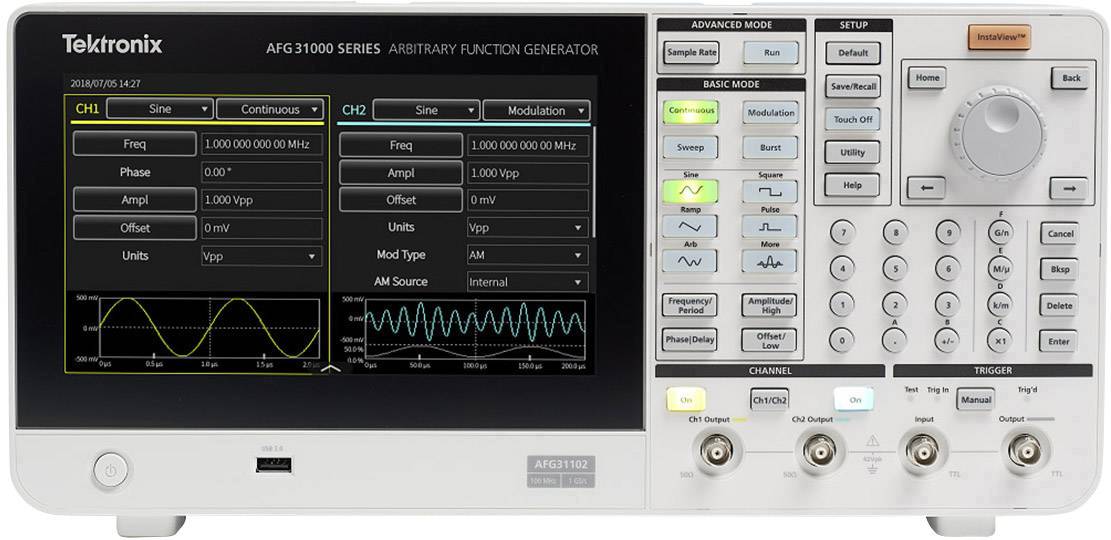

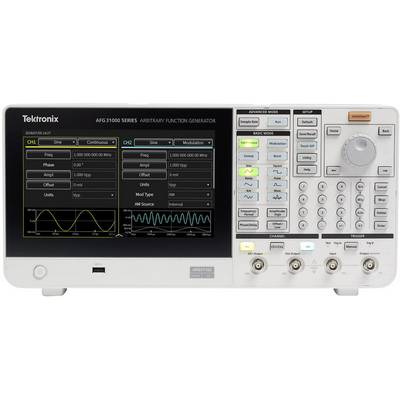

Tektronixov generator funkcij AFG31000 serije je arbitrarni generator funkcij z dvema kanaloma, ki prikazuje valovno obliko na digitalnem zaslonu.

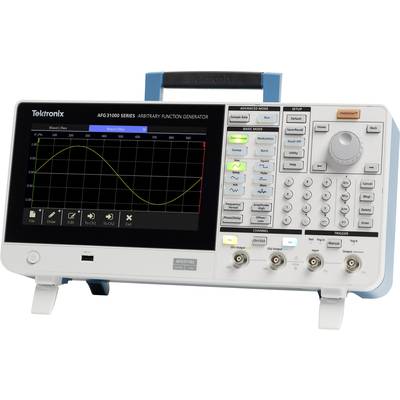

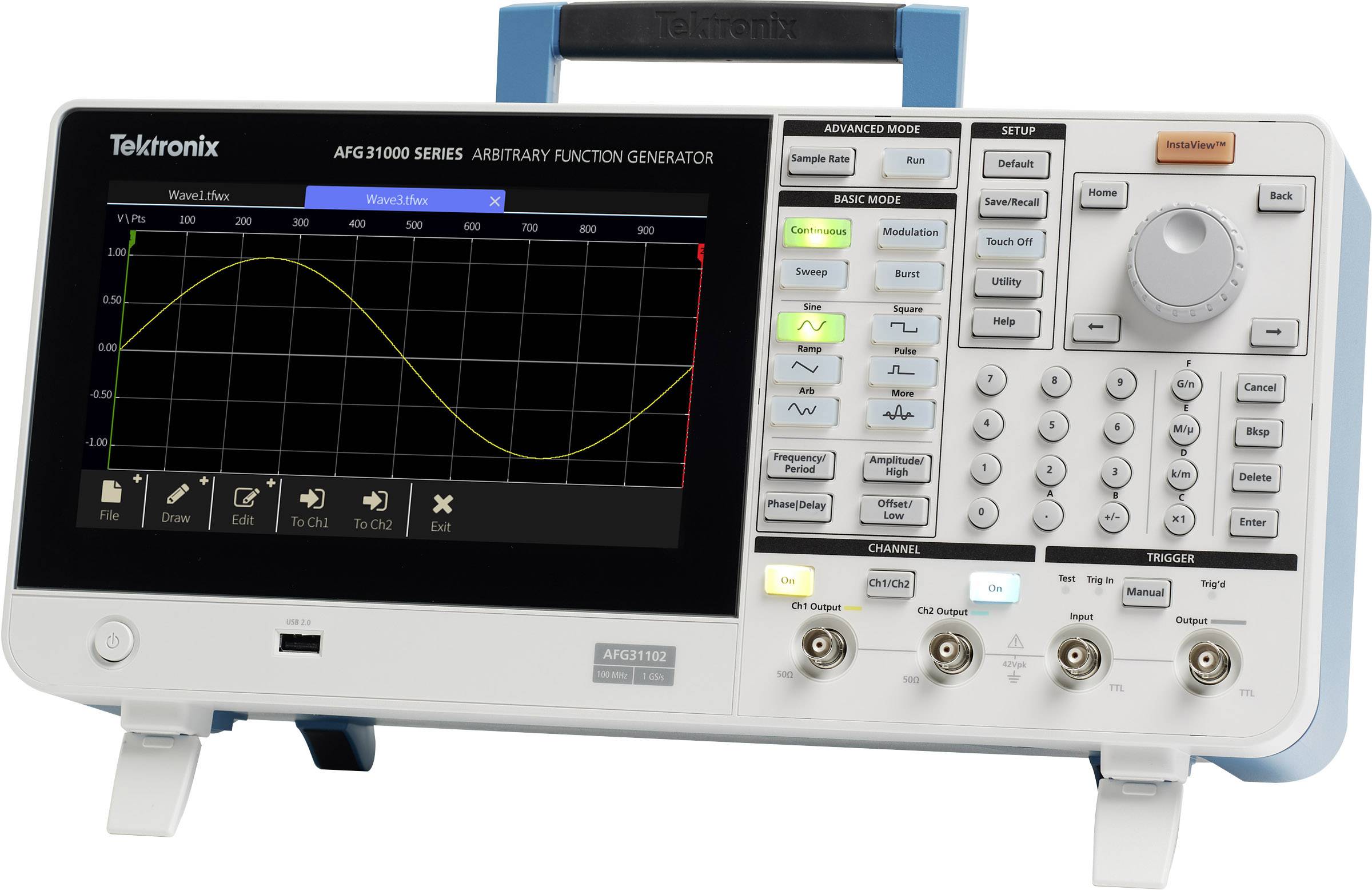

Generator funkcij z digitalnim zaslonom prikazuje sinusno valovanje. Različne tipke in regulatorji so vidni desno od zaslona.

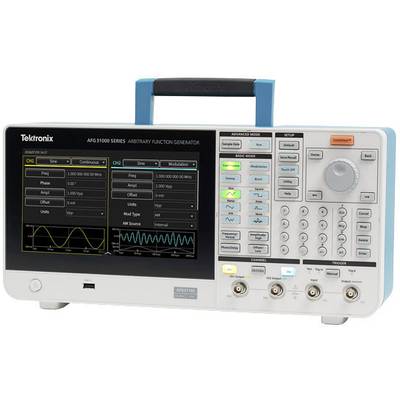

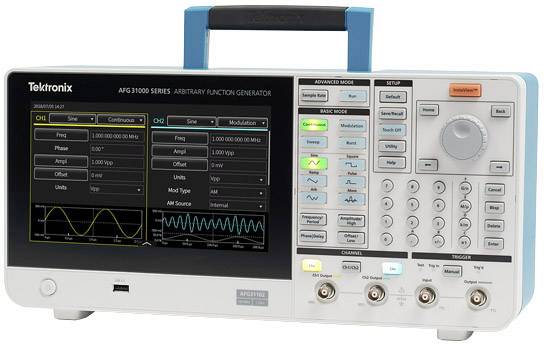

Generator arbitrarnih funkcij z zaslonom prikazuje valovne oblike in parametre. Vidni so upravljalni elementi in priključki.

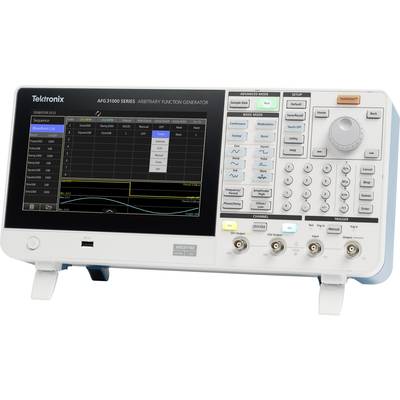

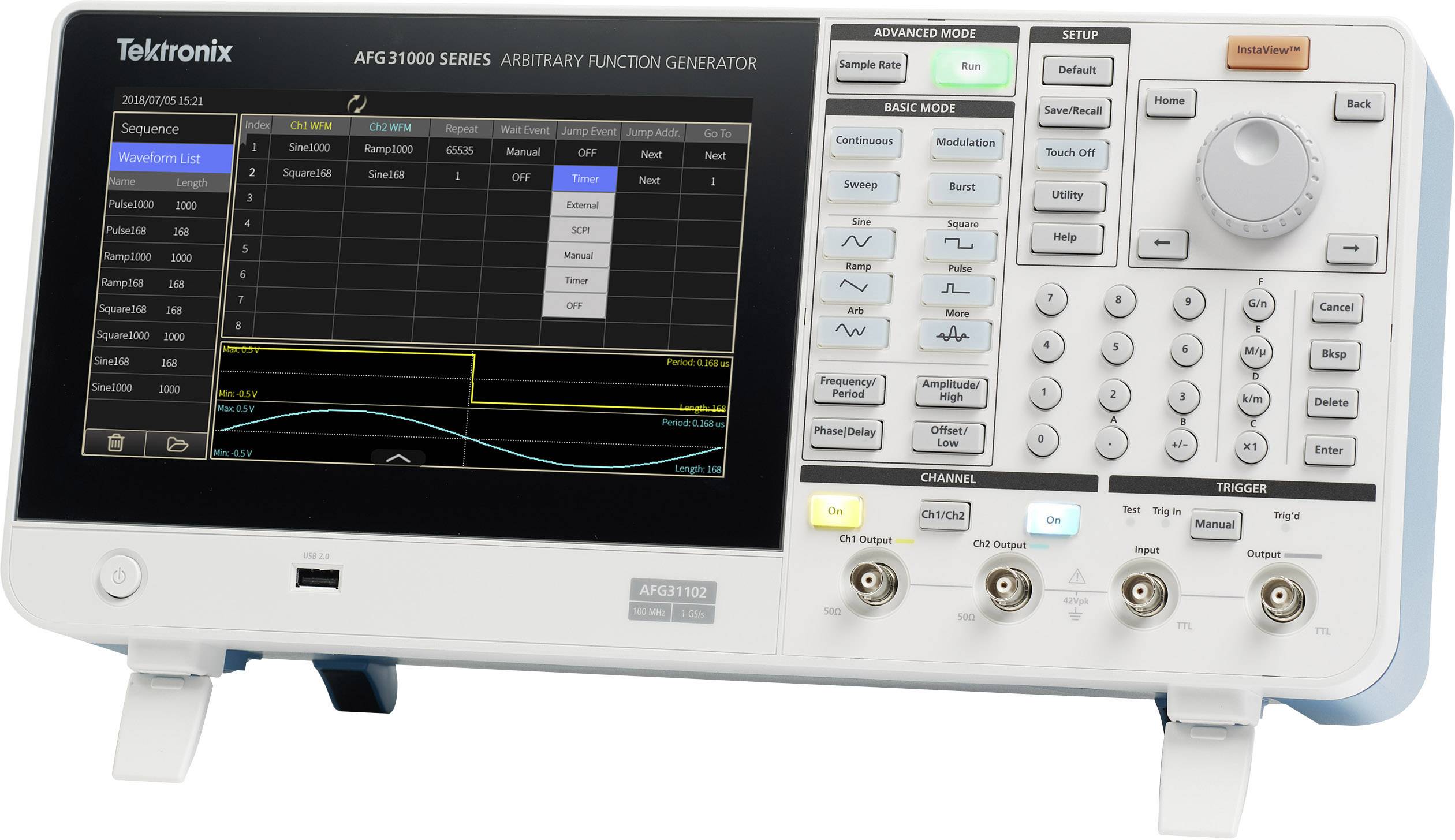

Arbitrarni generator funkcij z zaslonom in upravljalno ploščo, ki prikazuje seznam zaporedij na zaslonu ter različne gumbe in priključke.

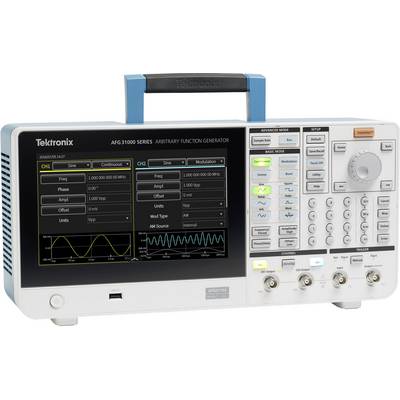

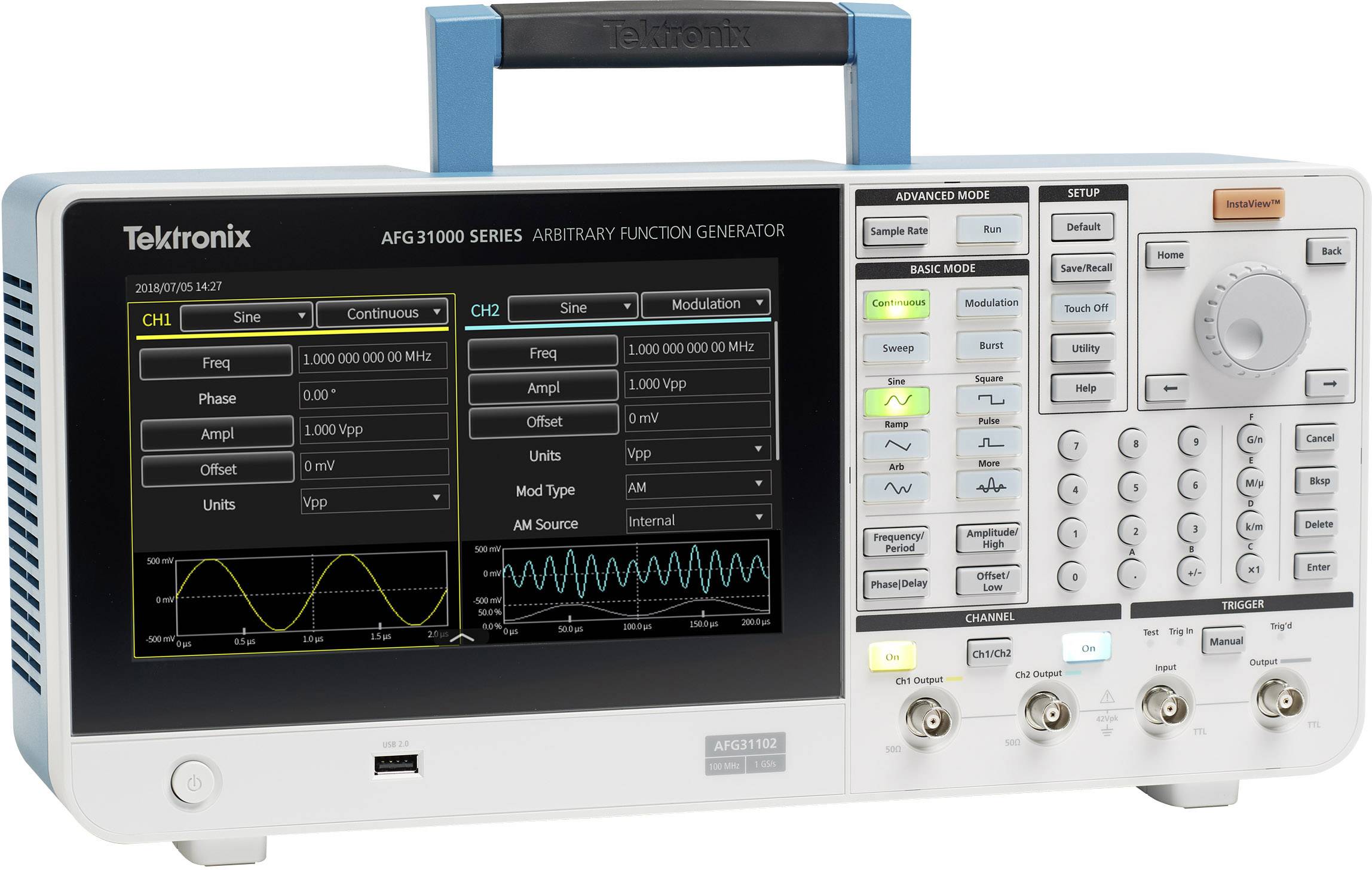

Arbitrarni funkcijski generator z zaslonom prikazuje grafične in numerične podatke o frekvenci in amplitudi v dveh kanalih.

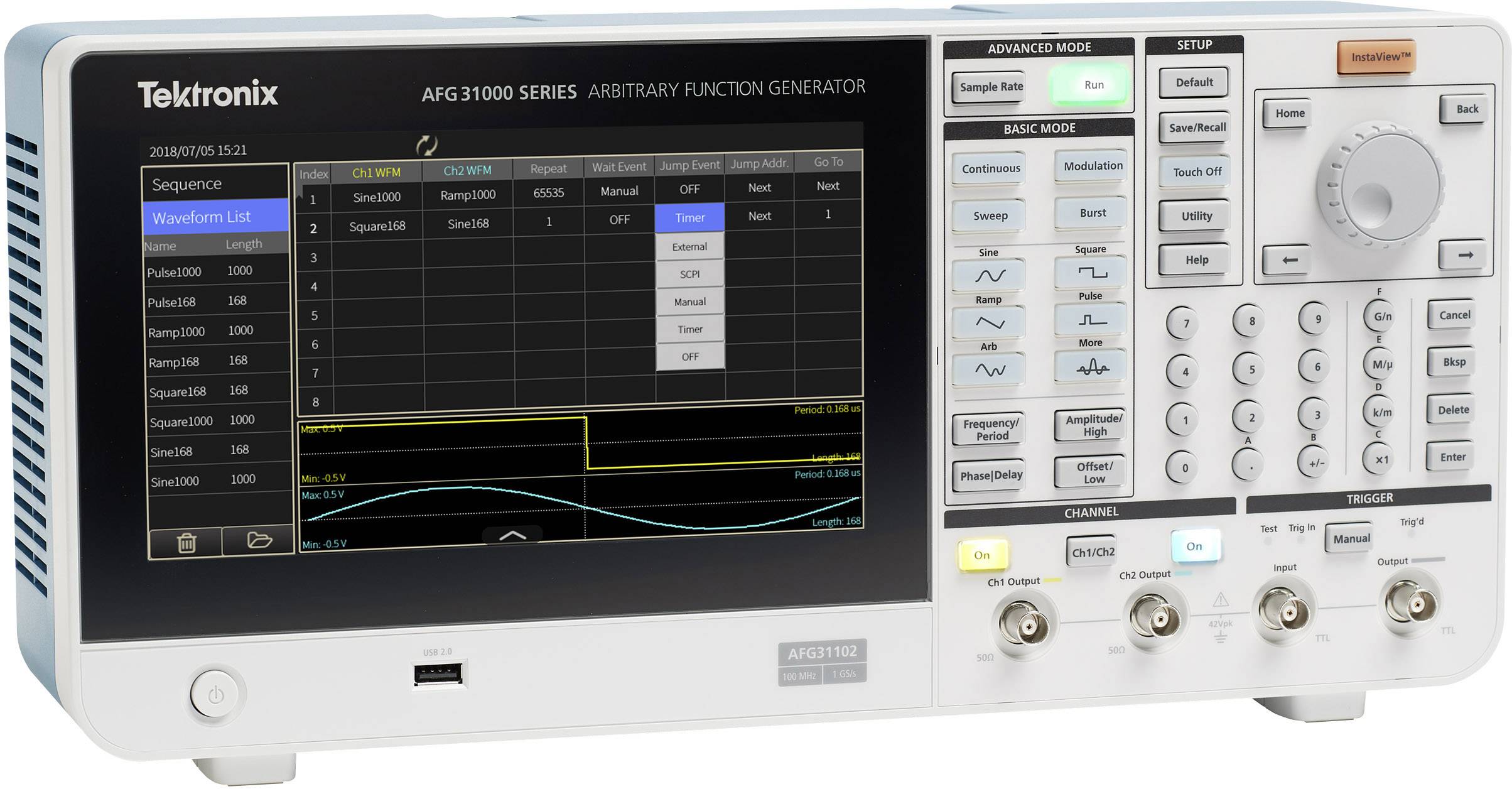

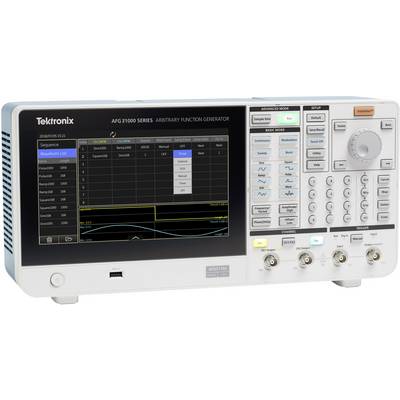

Osciloskop z digitalno prikazovalnostjo, vidne možnosti valovne oblike, gumbi in priključki za različne meritve.

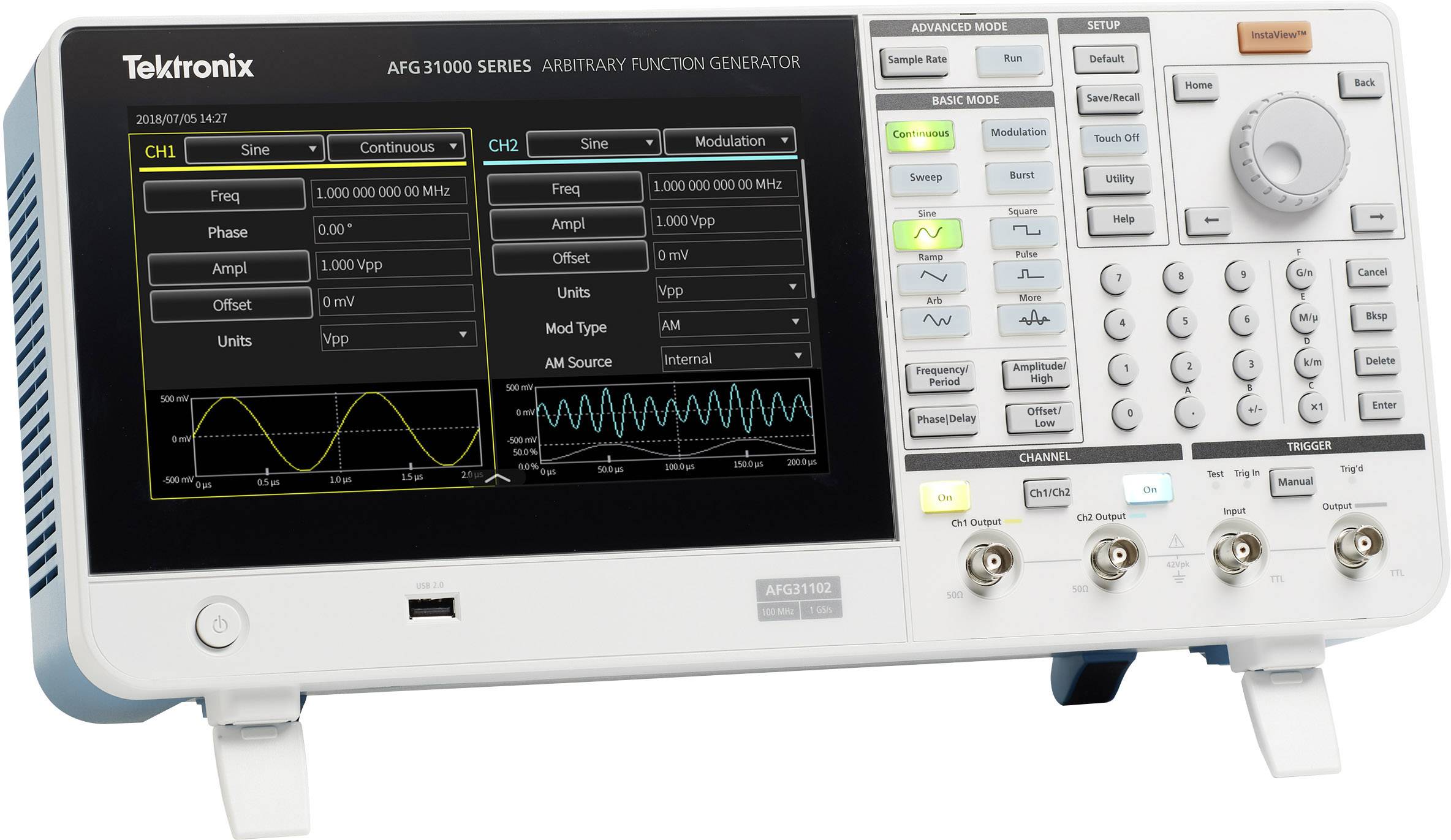

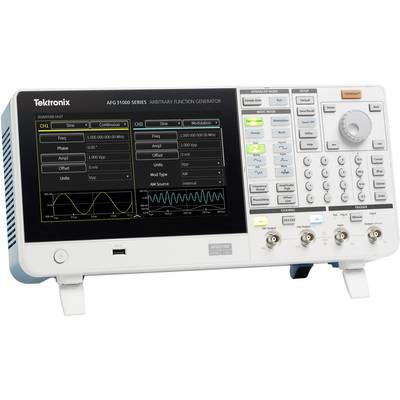

Elektronska naprava z zaslonom prikazuje sinusne valove in funkcije. Gumbi in regulatorji na desni strani služijo za upravljanje.

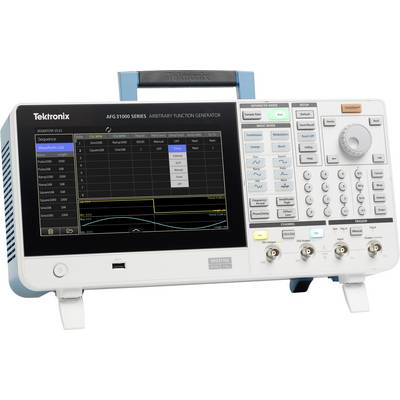

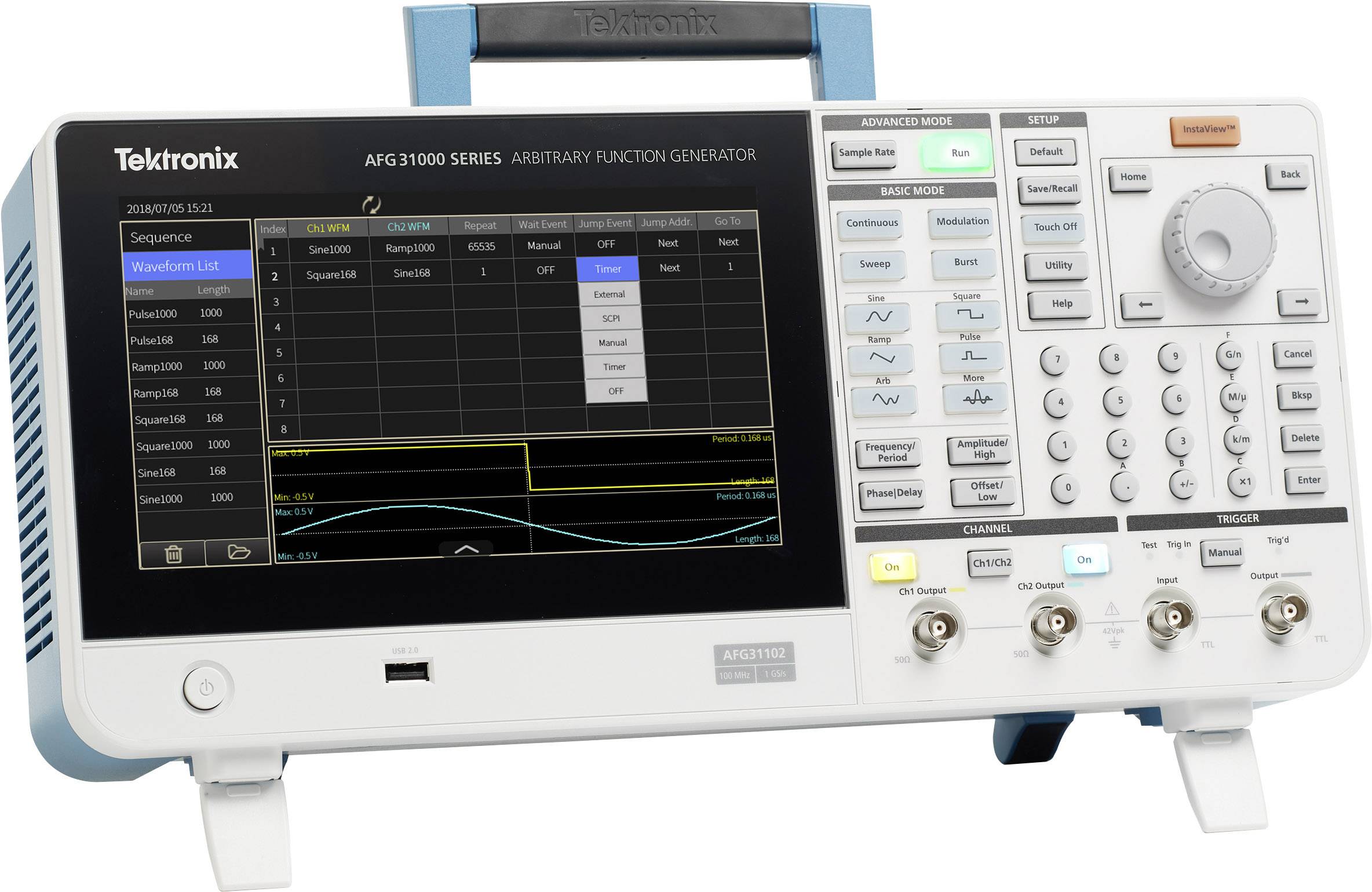

Generator funkcij z zaslonom prikazuje seznam valovnih oblik in grafične prikaze. Upravljalni elementi so razporejeni na desni strani.

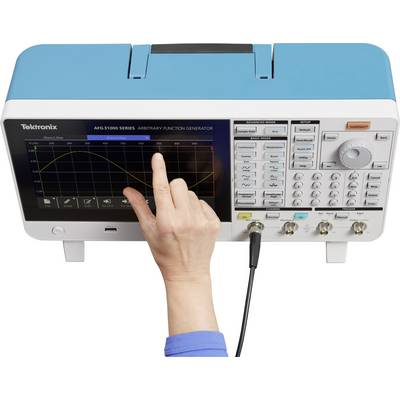

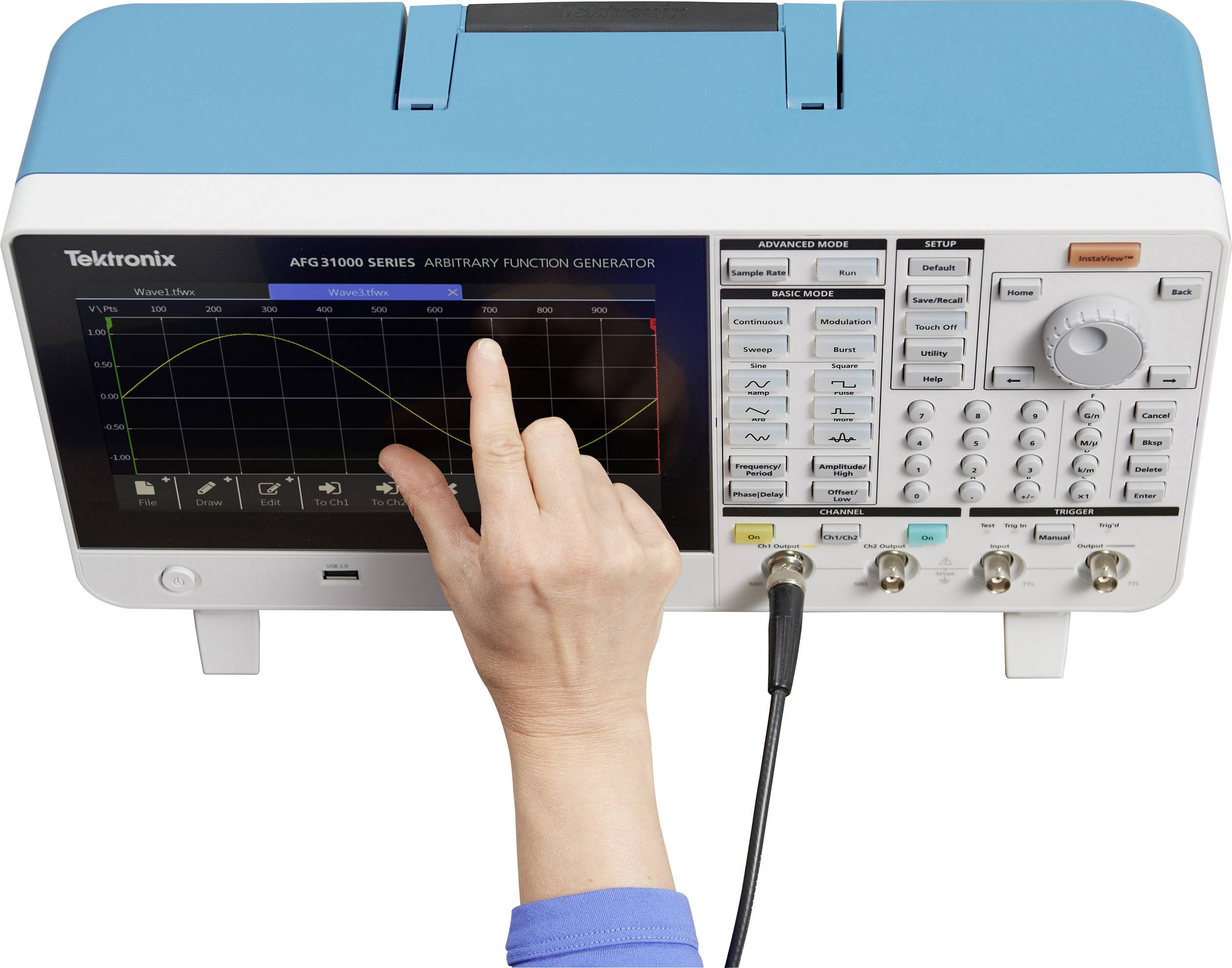

Roka se dotika zaslona funkcijskega generatorja z grafičnim prikazom na barvnem zaslonu, ob strani je veliko tipk.

Oseba dela za mizo z več elektronskimi merilnimi napravami. Zavrti gumb enega izmed naprav, da bi opravila nastavitve.

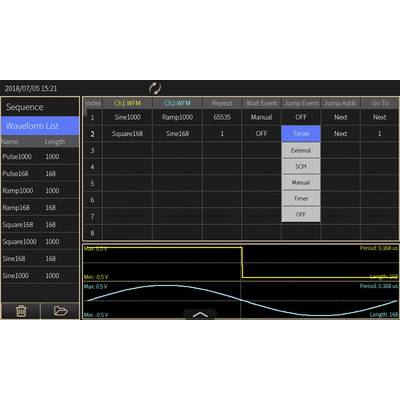

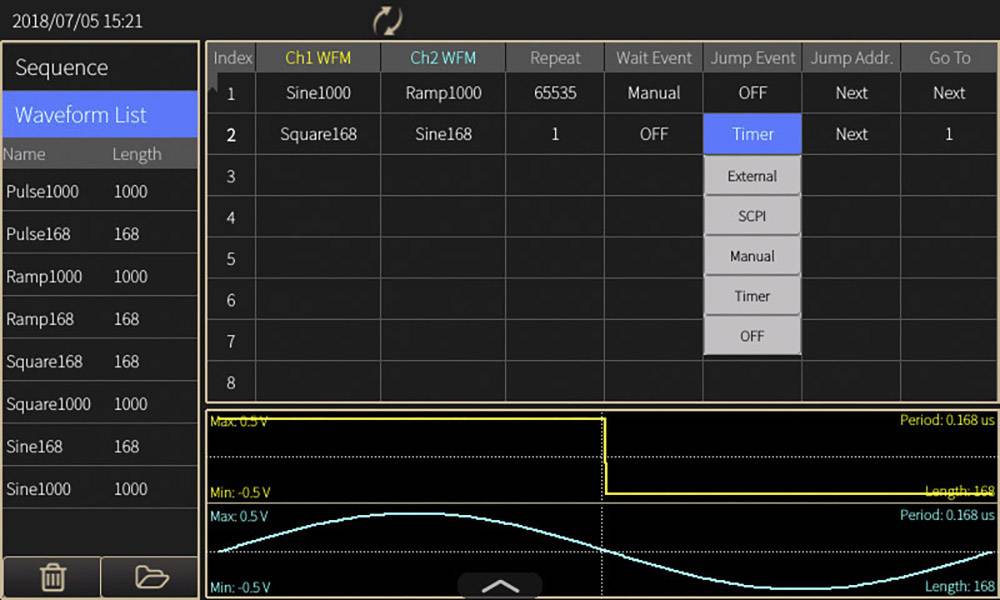

'Zaslon prikazuje vmesnik osciloskopa z zaporedjem valovnih oblik, pogledom na diagram in več možnostmi upravljanja.'

Slika zaslona osciloskopa z rumeno sinusno valovno obliko, prikazano v grafičnem časovnem intervalu od 0 do 1000.

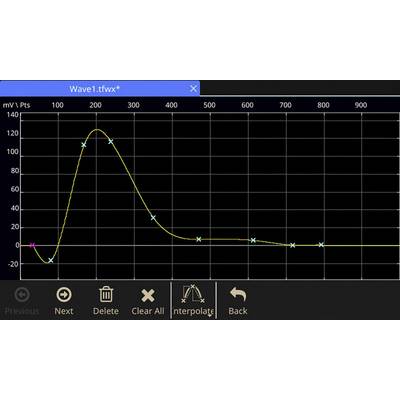

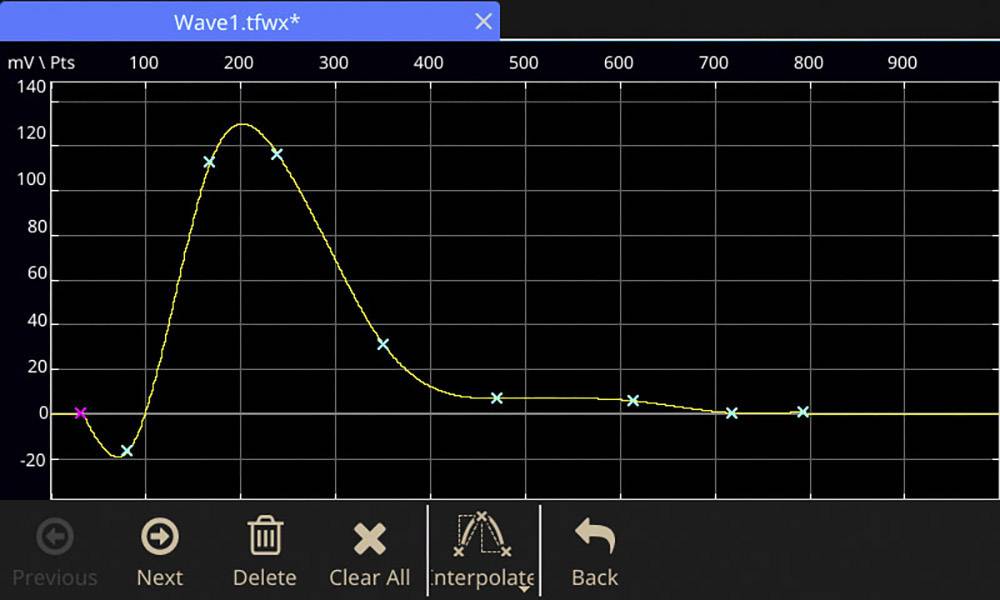

Diagram valovne oblike z izrazitim vrhom pri približno 110 mV in nato padcem na približno 0 mV. X-os: 'Pts', Y-os: 'mV'.

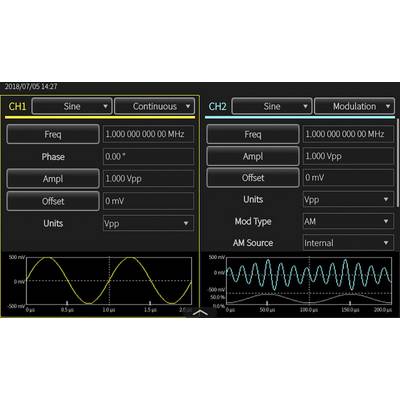

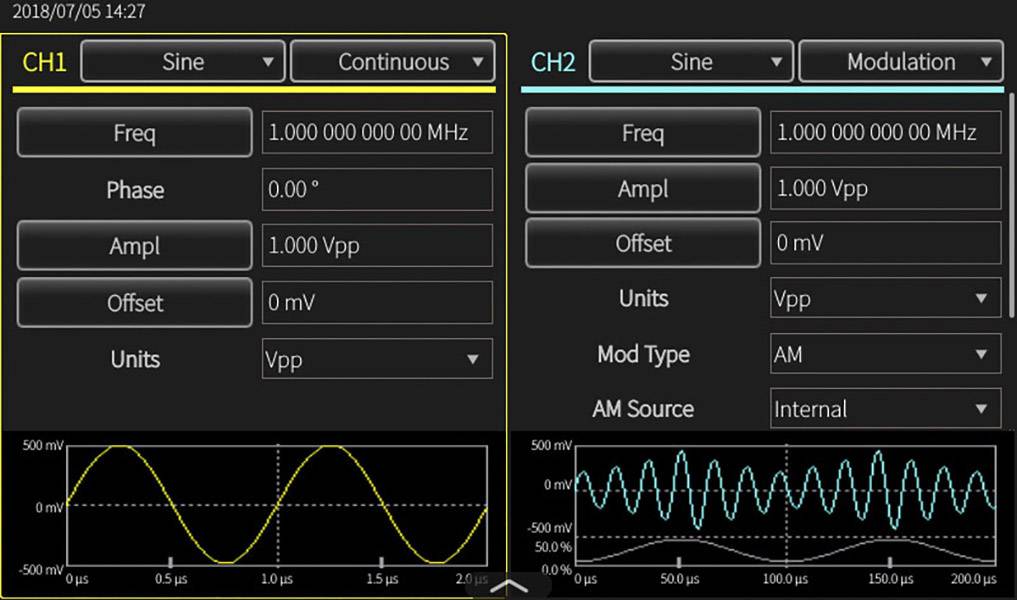

Zaslon osciloskopa prikazuje dva kanala: CH1 ustvarja sinusno valovanje, CH2 modulirano valovanje. Oba prikazujeta frekvenco in amplitudo.

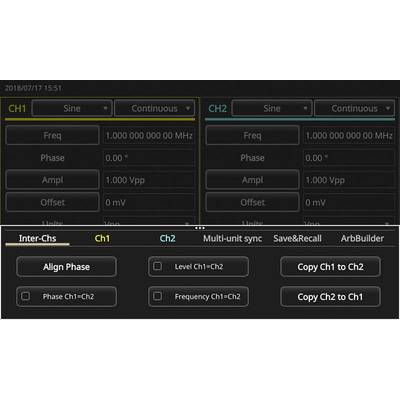

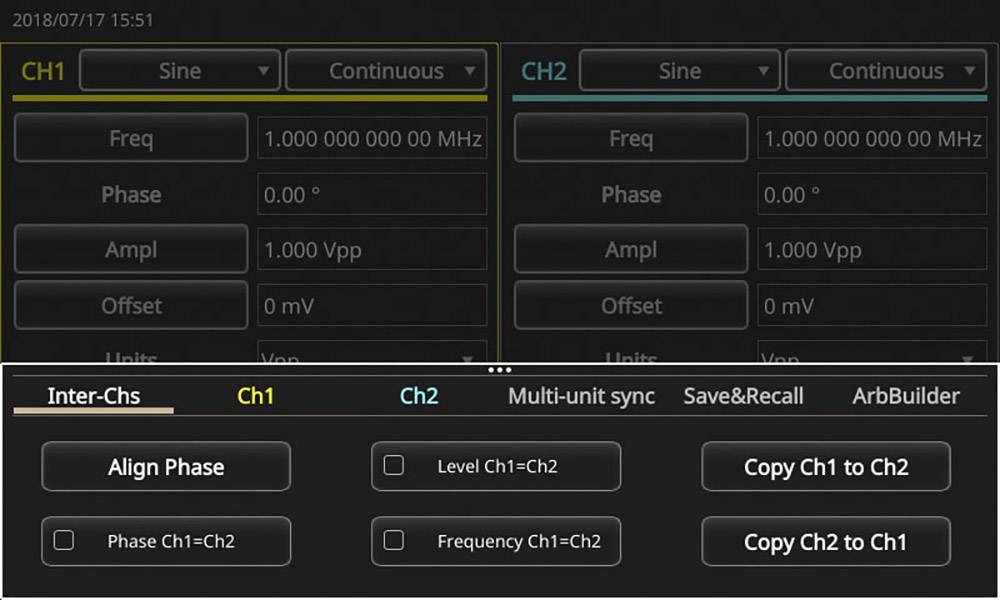

Zaslonski posnetek signalnega generatorja z dvema kanaloma. Kanal 1 prikazuje frekvenco 1 MHz, kanal 2 še ni nastavljen. Na voljo so možnosti sinhronizacije in kopiranja med kanali.

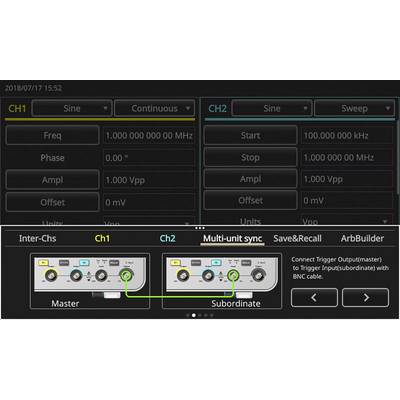

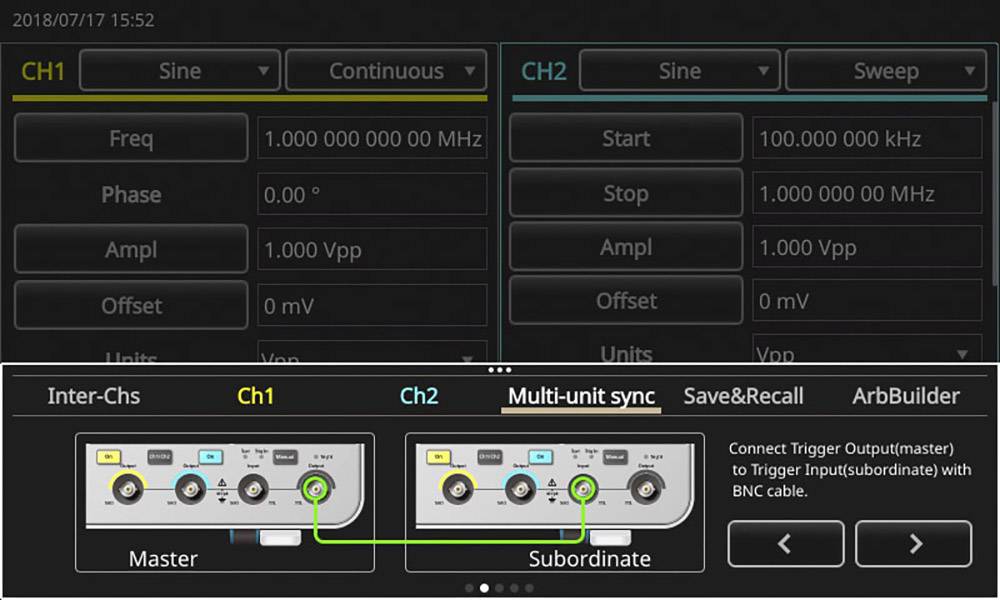

Krmilna enota z dvema kanaloma prikazuje frekvenčne in fazne informacije. Spodaj je diagram povezave med glavno in podrejeno enoto.

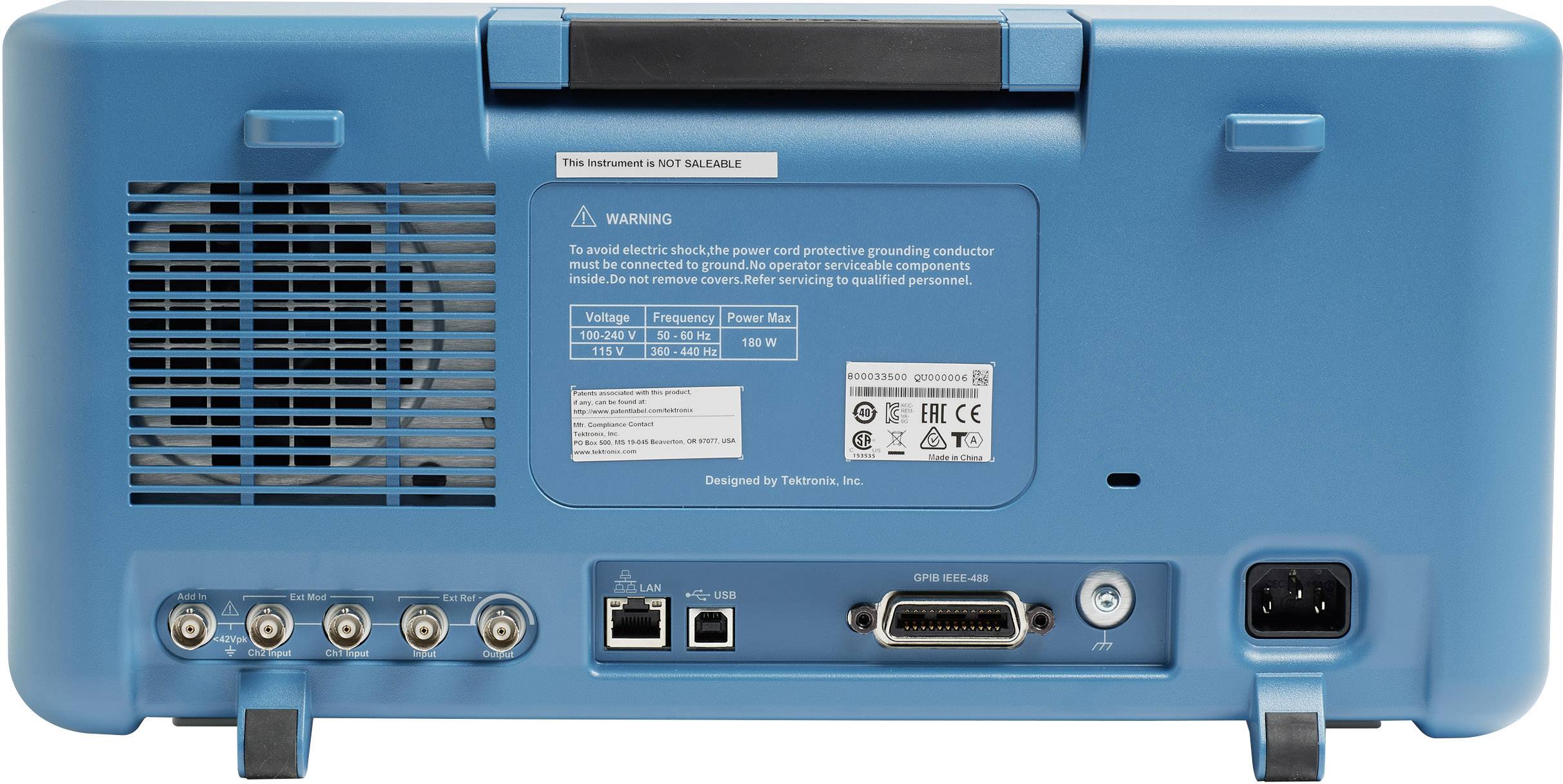

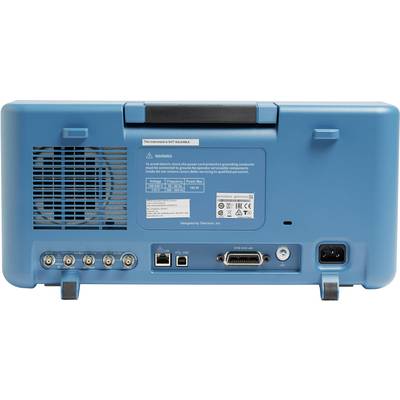

Zadnja stran elektronske naprave s priključki in ventilatorjem. Nalepka prikazuje opozorila in tehnične specifikacije.

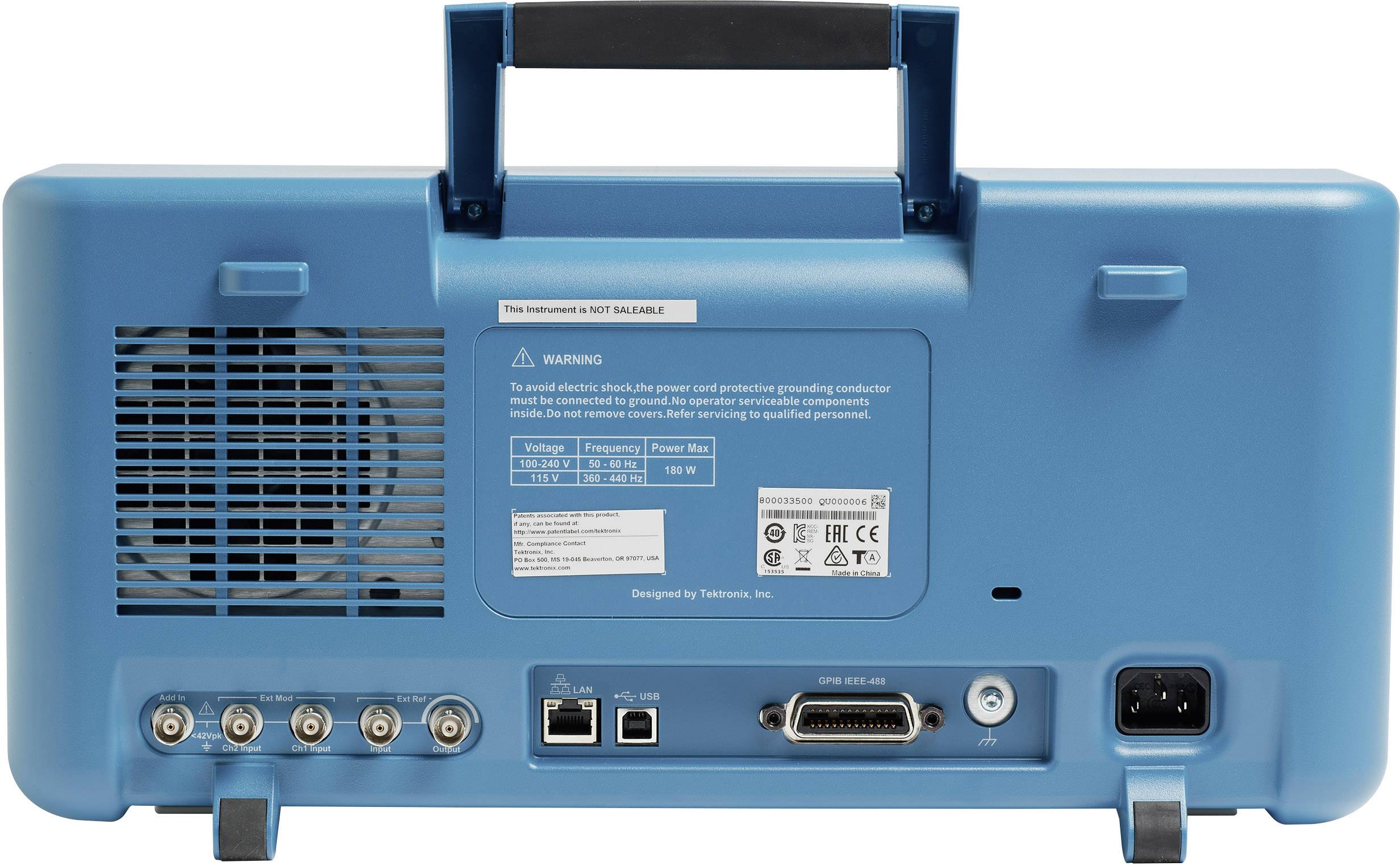

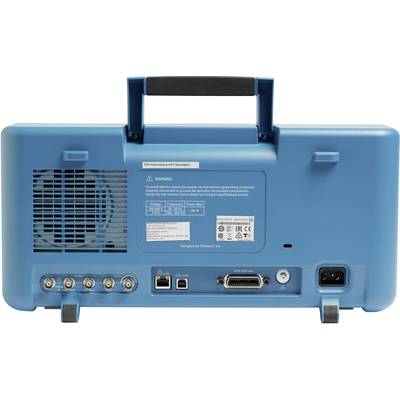

Pogled od zadaj na modro elektronsko napravo z večimi priključki in ventilatorjem. Oznake opozarjajo pred električnimi nevarnostmi.

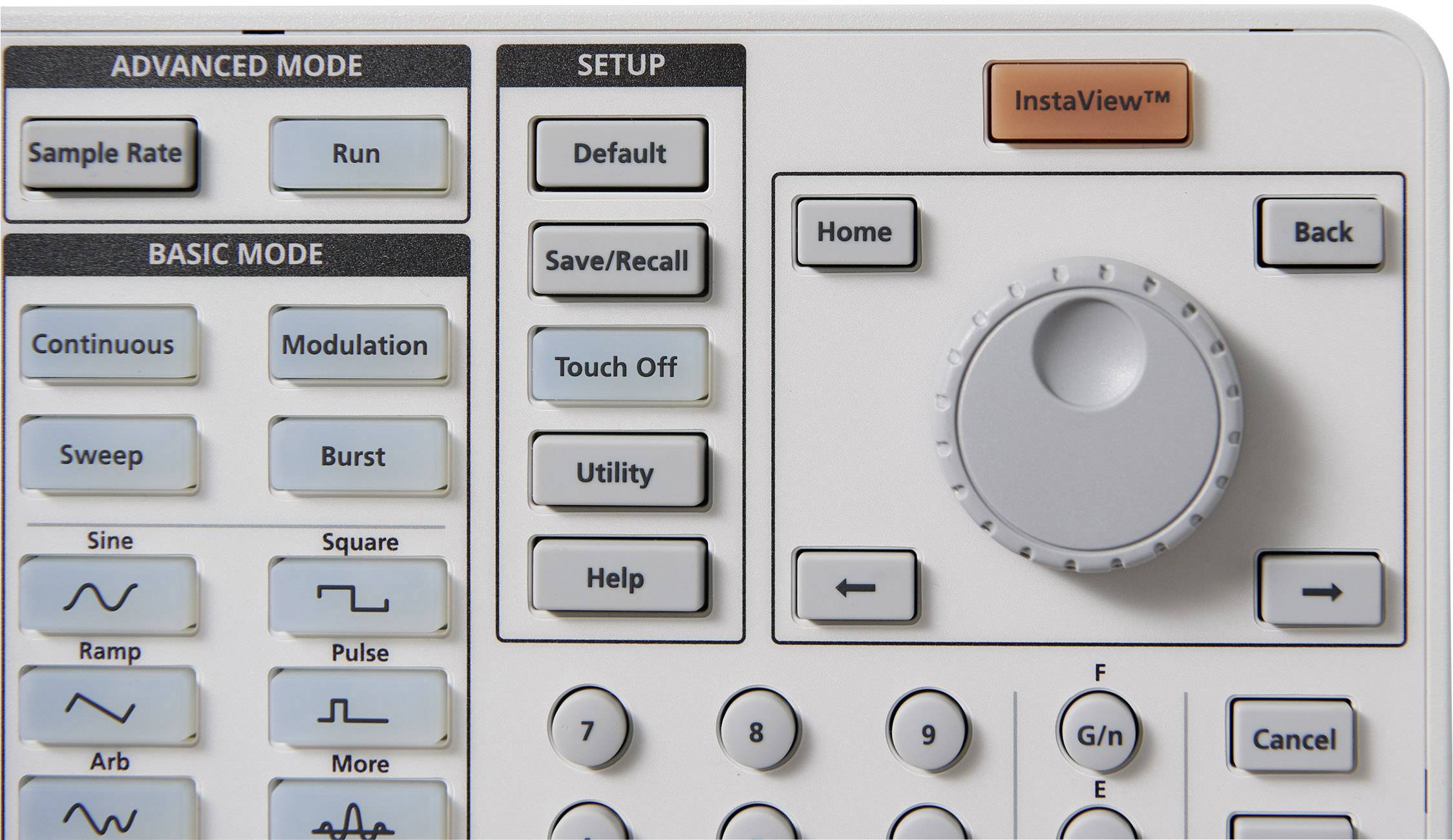

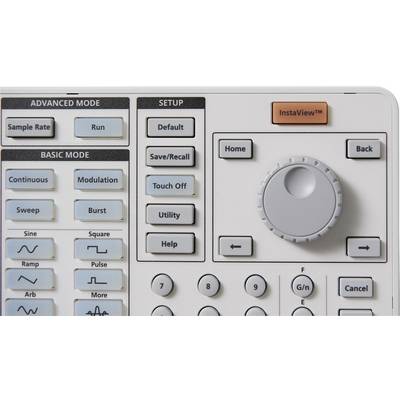

Upravljalna plošča elektronske naprave z gumbi in drsniki za načine kot sta 'Osnovni način' in 'Napredni način', vključno s tipko 'InstaView'.

1/22

Podatkovni list izdelka (PDF)

Dostava pet, 4.9.

2 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (6235,00 € / Kos)

6235,00 €

z DDV

Samo 108,00 €

Na voljo samo 2 kos - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Tektronix AFG31052 omrežno napajanje 0.000001 Hz - 50 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

1- ali 2-kanalni modeli
Območje izhodne amplitude 1 mVP-P do 10 VP-P v 50 obremenitvah Ω
Uporaba:
Napredne raziskave
Sinhronizacija ure in sistema
Replikacija signalov iz resničnega sveta
Karakterizacija in validacija komponent in vezij
Oblikovanje in testiranje vgrajenih vezij
Generiranje splošnega signala

Tehnične specifikacije

Ločljivost zaslona: 800 x 480 slikovnih pik, dimenzije: 191,8 x 412,8 x 143,3 mm, izhodna impedanca: 50 Ω, napajanje: 100 - 240 V, 47-63 Hz; 115 V, 360-440 Hz

Vrsta izdelka: omrežno napajanje

Frekvenčni razpon: 0.000001 Hz - 50 MHz

Izhodna oblika signala: arBitrarni
trikotni
pulzni
šum
pravokotni
sinus

Frekvenčno območje sinusa: 1 μHz - 50 MHz

Klir faktor sinus: ±0.15 - 0.3 dB

Frekvenčno območje pravokotnika: 1 μHz - 40 MHz

Čas naraščanja pravokotnika: ≤ 6.0 ns

Prikaz: digitalni

Frekvenčno območje trikotnika: 1 μHz - 800 kHz

Frekvenčno območje ARB: 1 mHz - 25 MHz

: delovni standardi (lastni)

Notranja modulacija: AM, FM, PM, PMW, ASK, FSK, PSK

Zunanja modulacija: AM, FM, PM, PMW, ASK, FSK, PSK

Mere: (Š x V) 413 mm x 192 mm

Teža: 4.7 kg

Število kanalov: 2-kanalni

Frekvenca (maks.): 50 MHz

Frekvenca (min.): 0.000001 Hz

Značilnosti: modulacija

Širina: 413 mm

Višina: 192 mm

Napajanje: omrežno

Vrsta: AFG31052

Različice(Cene izdelkov vključujejo DDV.)

Kalibrirano

Frekvenčno območje sinusa

Izhodna oblika signala

Tektronix AFG31052 omrežno napajanje 0.000001 Hz - 50 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Št. izdelka:1785555

Priporočeni izdelki

delovni standardi (lastni)

1 μHz - 50 MHz

arBitrarnitrikotnipulznišumpravokotnisinus

Tektronix AFG31021 omrežno napajanje 0.000001 Hz - 25 MHz 1-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Št. izdelka:1785552

delovni standardi (lastni)

1 μHz - 25 MHz

arBitrarnitrikotnipulznišumpravokotnisinus

Tektronix AFG31022 omrežno napajanje 0.000001 Hz - 25 MHz 2-kanalni arBitrarni, trikotni, pravokotni, sinus, šum, pulzni

Št. izdelka:1785553

delovni standardi (lastni)

1 μHz - 25 MHz

arBitrarnitrikotnipravokotnisinusšumpulzni

Tektronix AFG31051 omrežno napajanje 0.000001 Hz - 50 MHz 1-kanalni arBitrarni, trikotni, šum, pravokotni, sinus, pulzni

Št. izdelka:1785554

delovni standardi (lastni)

1 μHz - 50 MHz

arBitrarnitrikotnišumpravokotnisinuspulzni

Tektronix AFG31101 omrežno napajanje 0.000001 Hz - 100 MHz 1-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Št. izdelka:1785556

delovni standardi (lastni)

1 μHz - 100 MHz

arBitrarnitrikotnipulznišumpravokotnisinus

Tektronix AFG31102 omrežno napajanje 0.000001 Hz - 100 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Št. izdelka:1785557

delovni standardi (lastni)

1 μHz - 100 MHz

arBitrarnitrikotnipulznišumpravokotnisinus

Tektronix AFG31151 omrežno napajanje 0.000001 Hz - 150 MHz 1-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Št. izdelka:1876776

delovni standardi (lastni)

1 μHz - 125 MHz

arBitrarnitrikotnipulznišumpravokotnisinus

Tektronix AFG31152 omrežno napajanje 0.000001 Hz - 150 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Št. izdelka:1876777

delovni standardi (lastni)

1 μHz - 125 MHz MHz

arBitrarnitrikotnipulznišumpravokotnisinus

Tektronix AFG31251 omrežno napajanje 0.000001 Hz - 250 MHz 1-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Št. izdelka:1876778

delovni standardi (lastni)

1 μHz - 125 MHz

arBitrarnitrikotnipulznišumpravokotnisinus

Tektronix AFG31252 omrežno napajanje 0.000001 Hz - 250 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Št. izdelka:1876779

delovni standardi (lastni)

1 μHz - 125 MHz

arBitrarnitrikotnipulznišumpravokotnisinus

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1785555 Tektronix AFG31052 omrežno napajanje 0.000001 Hz - 50 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1785555 Tektronix AFG31052 omrežno napajanje 0.000001 Hz - 50 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Informacije

Informacije 1785555 Tektronix AFG31052 omrežno napajanje 0.000001 Hz - 50 MHz 2-kanalni arBitrarni, trikotni, pulzni, šum, pravokotni, sinus

Opis

Serija AFG31000 je najboljši generator funkcije v svojem razredu. Skozi celoten proizvodni proces, razvit za najvišje zahteve glede učinkovitosti in vsestranskosti. 9-palčni kapacitivni zaslon na dotik, vgrajena aplikacija za poljubno valovno obliko in patentirana tehnologija InstaView ™ omogočajo raziskovalcem in inženirjem izjemno enostavnost uporabe, kar jim omogoča, da se osredotočijo na svoje delo.

Besedilo je strojno prevedeno.

Izvedba

Dvojno delovanje za preprosto uporabo in prilagodljivost
Vgrajen ArbBuilder za ustvarjanje in urejanje poljubnih funkcij
Patentirana tehnologija InstaView ™
Združljiv z TekBench®.
