1/5
Tektronix MDO34 3-BW-350 + AFG/BND/MSO digitalni osciloskop 350 MHz 4-kanalni 2.5 GSa/s 10 Mpts 8 Bit 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
4 kos - zaloga Nemčija
Število
Skupaj (7929,00 € / Kos)
7929,00 €
z DDV
Na voljo samo 4 kos - zaloga Nemčija
Poudarki in podrobnosti

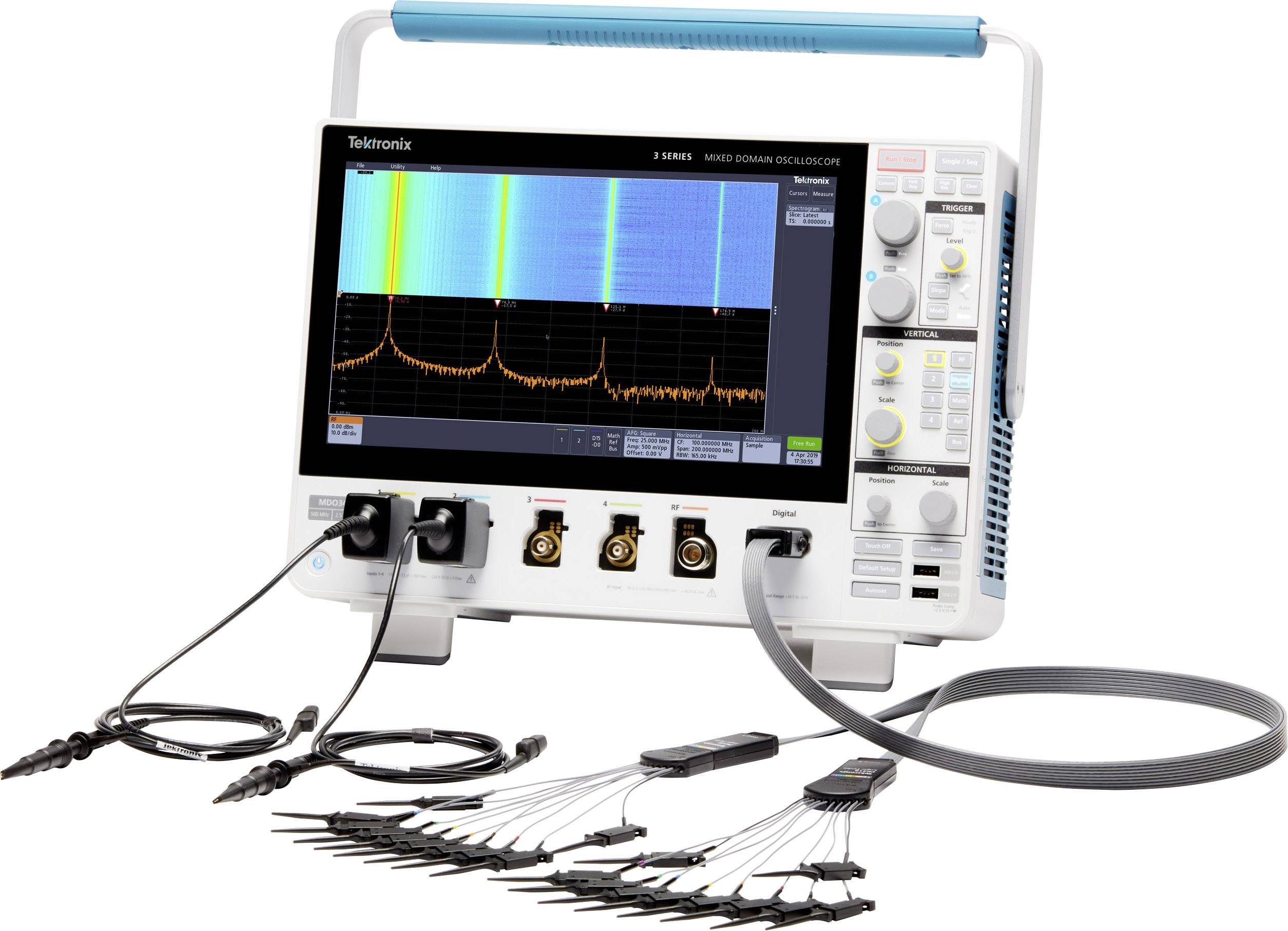

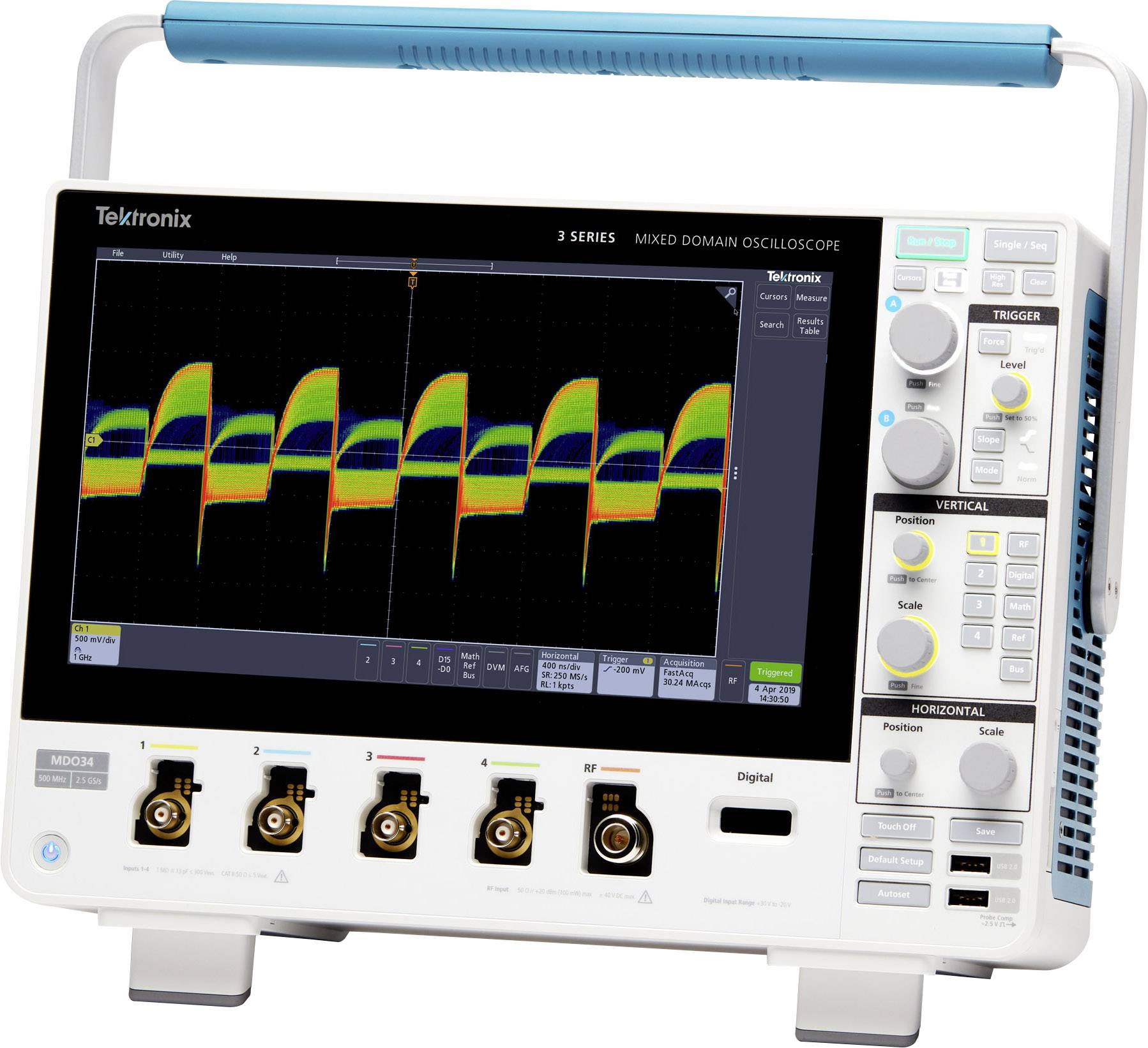

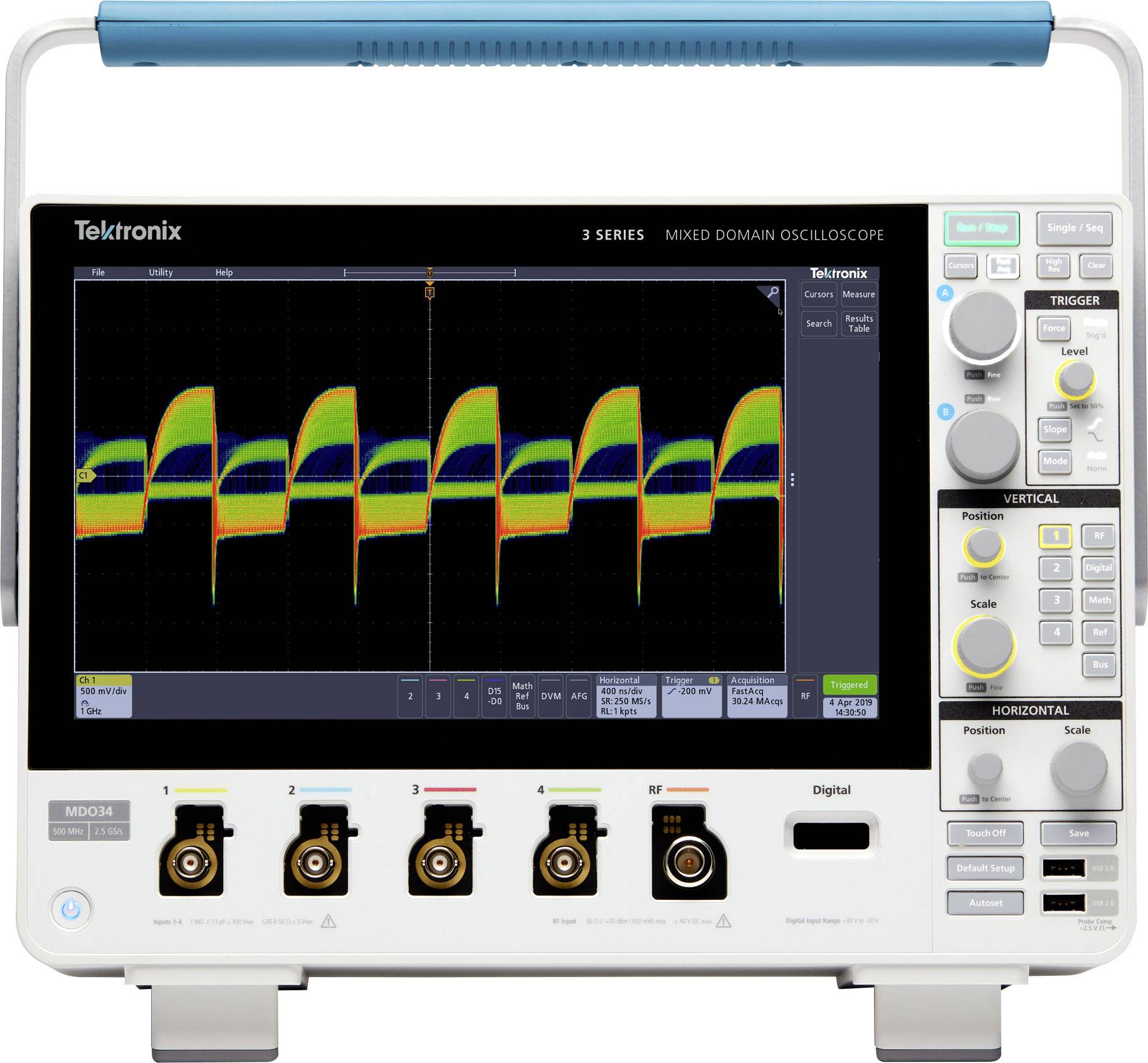

Tektronix MDO34 3-BW-350 + AFG/BND/MSO digitalni osciloskop 350 MHz 4-kanalni 2.5 GSa/s 10 Mpts 8 Bit 1 kos
- 350 MHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Velikost zaslona: 11,6"
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
350 MHz
- Stopnja vzorčenje na kanal
2.5 GSa/s
- Prikaz
11,6-palčni zaslon HD (1920x1080) na dotik
- Izvedba
8 Bit
- Velikost zaslona
29.46 cm
- Časovna baza
1,14 ns
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT II 300 V
- Vhodna impedanca
50 Ω
- Vhodni sklop
AC, DC
- Vhodna napetost
230 V
- Mere
(D x Š x V) 148.6 x 370 x 252 mm
- Teža
5.3 kg
- Zaslon
1920x1080 LCD zaslon
- Širina
370 mm
- Višina
252 mm
- Dolžina
148.6 mm

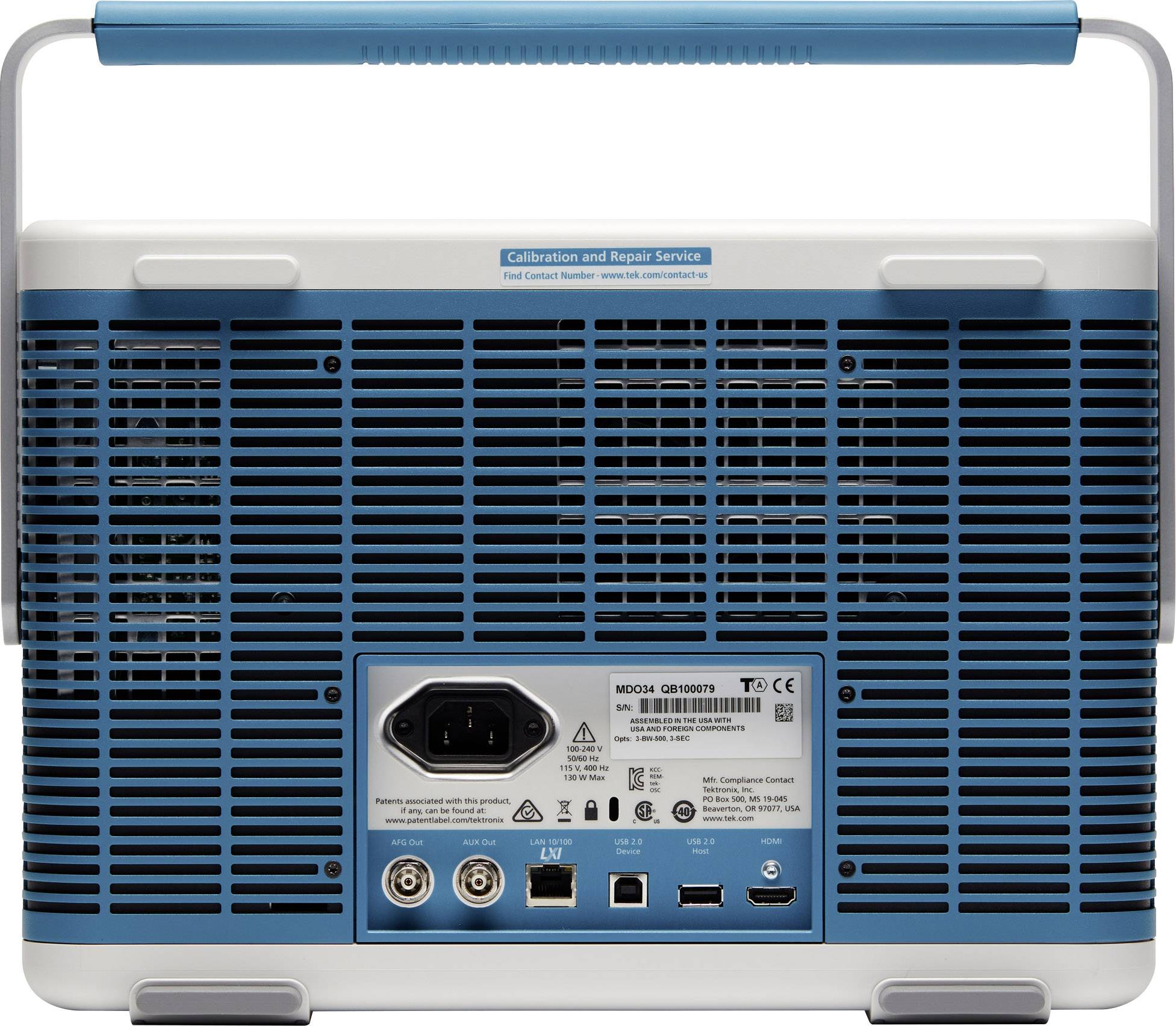

- Vmesnik
Ethernet
USB naprava
USB-host
- Globina pomnilnika/kanal
10 Mpts
- Vrsta
MDO34 3-BW-350 + AFG/BND/MSO
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3012969 Tektronix MDO34 3-BW-350 + AFG/BND/MSO digitalni osciloskop 350 MHz 4-kanalni 2.5 GSa/s 10 Mpts 8 Bit 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3012969 Tektronix MDO34 3-BW-350 + AFG/BND/MSO digitalni osciloskop 350 MHz 4-kanalni 2.5 GSa/s 10 Mpts 8 Bit 1 kos
Opis
Z največjim zaslonom v svojem razredu, izboljšano natančnostjo merjenja pri nizkih ravneh signala in vodilno zmogljivostjo sonde v panogi serija MDO 3 postavlja nov standard za namizne osciloskope. Ne glede na to, ali preizkušate zasnovo osnovnega pasu za internet stvari ali preprosto izvajate meritve EMI, ima serija 3 edinstven integriran strojni analizator spektra z vrhunsko zmogljivostjo testiranja RF in zagotovljenimi RF specifikacijami.
Področja uporabe:
Integrirana analiza serijskih vodil
Zahvaljujoč MDO serije 3 se lahko spopadete z izzivi na sistemski ravni s funkcijami samodejnega proženja, dekodiranja in iskanja za serijska vodila. Možnosti so na voljo posamezno ali kot stroškovno ugoden celoten paket.
I2C, SPI RS-232 / 422 / 485 / UART · CAN/CAN FD, LIN, FlexRay · POSLANO · I2S/LJ/RJ/TDM · MIL-STD-1553, ARINC 429 • USB 2.0 (LS/FS/HS).
Merjenje in analiza uspešnosti
Serija 3 ponuja rešitve za testiranje zmogljivosti, ki vam omogočajo hitrejše odgovore v današnjem svetu višjih hitrosti prestavljanja in strožjih omejitev hrupa.
Merjenje izgube moči na stikalnem elementu • Merjenje in analiza valovanja in šuma Karakterizacija visokozmogljivih polprevodniških elementov.
Odpravljanje težav z elektromagnetnimi motnjami (EMI)
Če ne morete ugotoviti vzroka napak zaradi EMI, morda ne boste mogli odpremiti izdelka. MDO serije 3 in njegov vgrajeni spektralni analizator vam pomagata hitro najti vire elektromagnetnih motenj.
Tehnično usposabljanje
Pojdite dlje od teorije izmeničnega in enosmernega toka ter zajemite mešane signalne zasnove z logičnimi kanali in vgrajenim frekvenčnim analizatorjem. Osciloskopi Tektronix si zasluženo zaslužijo sloves zanesljivosti in so med najpogostejšimi osciloskopi v industrijskih laboratorijih.
Zanesljivi instrumenti s triletno garancijo • Profesionalni instrumenti, ki se pogosto uporabljajo v industriji • Na voljo z integriranim generatorjem funkcij, spektralnim analizatorjem, logičnimi kanali in dekodiranjem serijskega vodila.
Besedilo je strojno prevedeno.
Področja uporabe:
Integrirana analiza serijskih vodil
Zahvaljujoč MDO serije 3 se lahko spopadete z izzivi na sistemski ravni s funkcijami samodejnega proženja, dekodiranja in iskanja za serijska vodila. Možnosti so na voljo posamezno ali kot stroškovno ugoden celoten paket.
I2C, SPI RS-232 / 422 / 485 / UART · CAN/CAN FD, LIN, FlexRay · POSLANO · I2S/LJ/RJ/TDM · MIL-STD-1553, ARINC 429 • USB 2.0 (LS/FS/HS).
Merjenje in analiza uspešnosti
Serija 3 ponuja rešitve za testiranje zmogljivosti, ki vam omogočajo hitrejše odgovore v današnjem svetu višjih hitrosti prestavljanja in strožjih omejitev hrupa.
Merjenje izgube moči na stikalnem elementu • Merjenje in analiza valovanja in šuma Karakterizacija visokozmogljivih polprevodniških elementov.
Odpravljanje težav z elektromagnetnimi motnjami (EMI)
Če ne morete ugotoviti vzroka napak zaradi EMI, morda ne boste mogli odpremiti izdelka. MDO serije 3 in njegov vgrajeni spektralni analizator vam pomagata hitro najti vire elektromagnetnih motenj.
Tehnično usposabljanje
Pojdite dlje od teorije izmeničnega in enosmernega toka ter zajemite mešane signalne zasnove z logičnimi kanali in vgrajenim frekvenčnim analizatorjem. Osciloskopi Tektronix si zasluženo zaslužijo sloves zanesljivosti in so med najpogostejšimi osciloskopi v industrijskih laboratorijih.
Zanesljivi instrumenti s triletno garancijo • Profesionalni instrumenti, ki se pogosto uporabljajo v industriji • Na voljo z integriranim generatorjem funkcij, spektralnim analizatorjem, logičnimi kanali in dekodiranjem serijskega vodila.
Besedilo je strojno prevedeno.
Izvedba
- 3-AFG
- Generator poljubnih valovnih oblik s 13 vnaprej določenimi valovnimi oblikami, generiranjem poljubnih valovnih oblik ter frekvenčno in amplitudno modulacijo.
- 3-MSO
- 16 digitalnih kanalov; vključno z digitalno sondo P6316 in dodatki.
- 3-BND
- Paketu doda paket aplikacij (vključuje vse serijske možnosti in možnost analize delovanja).
