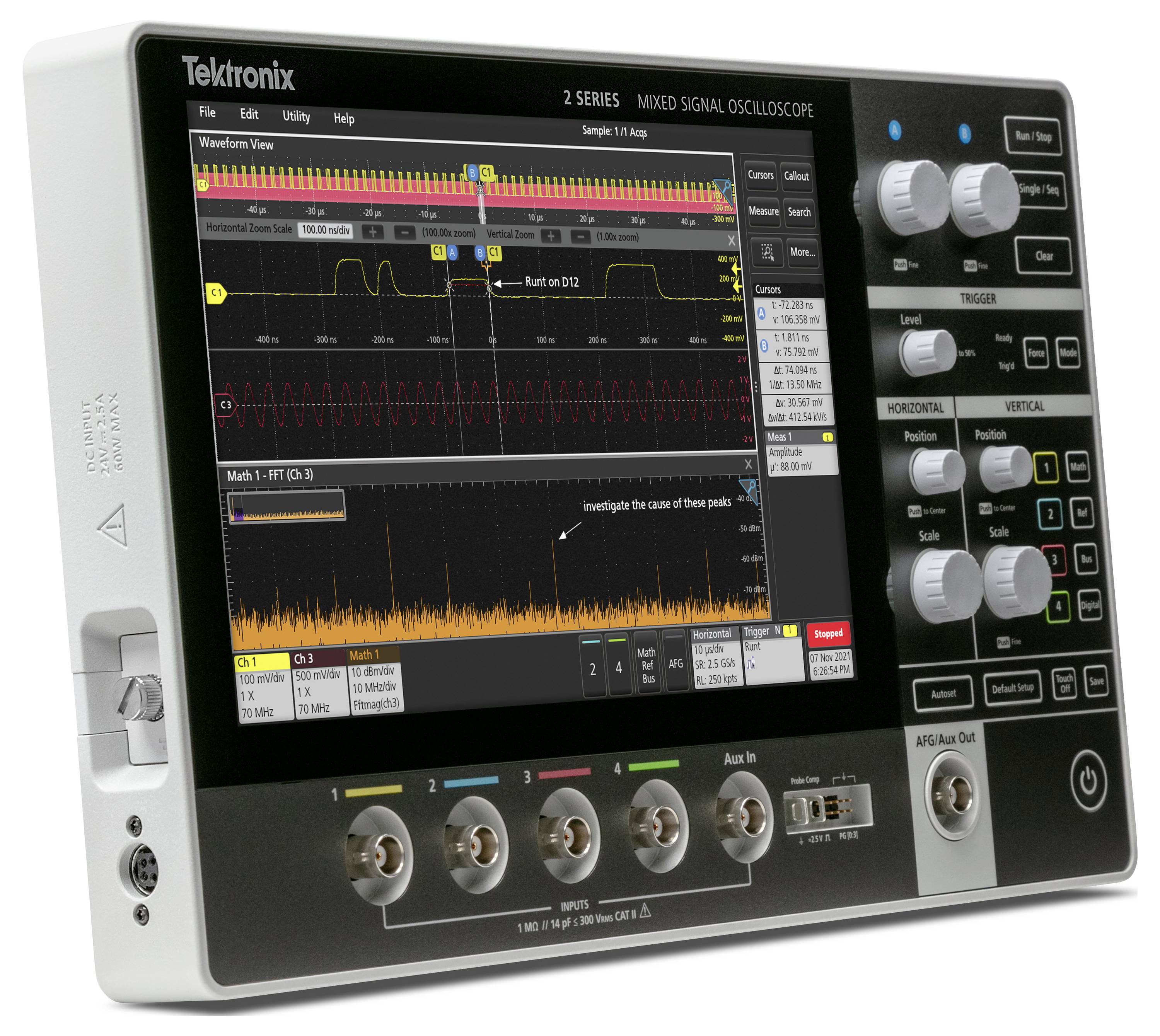

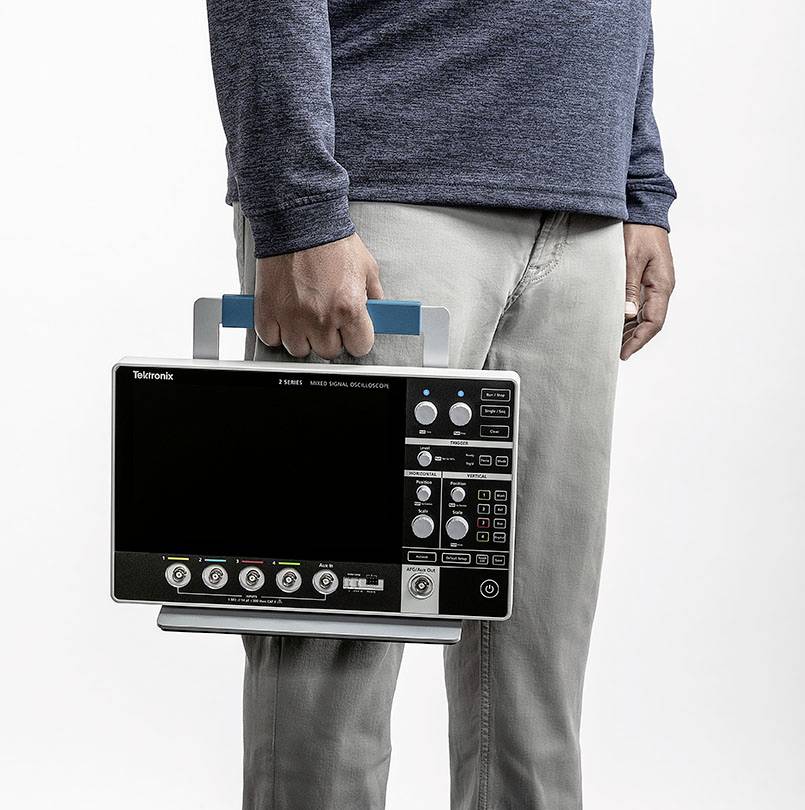

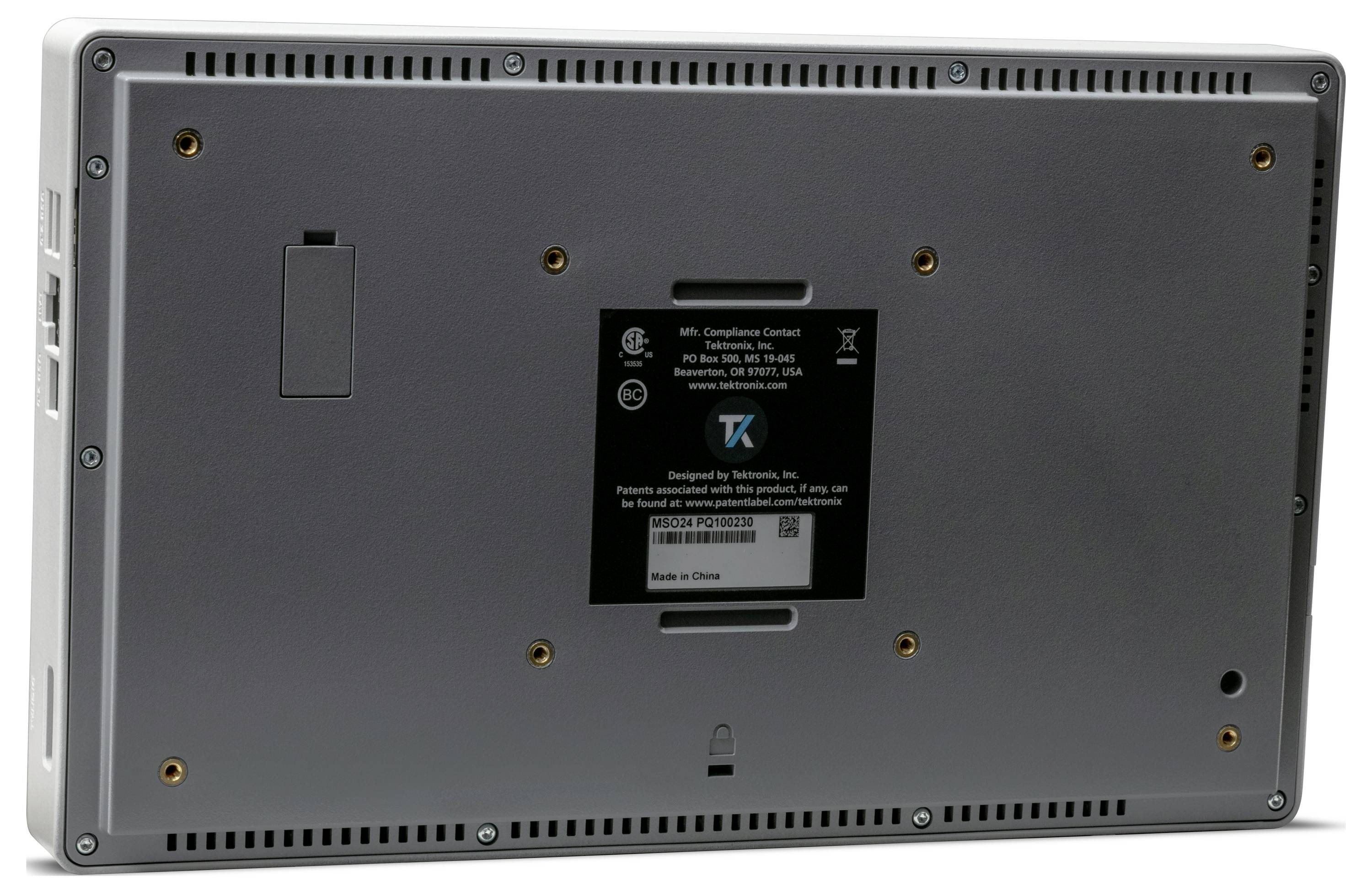

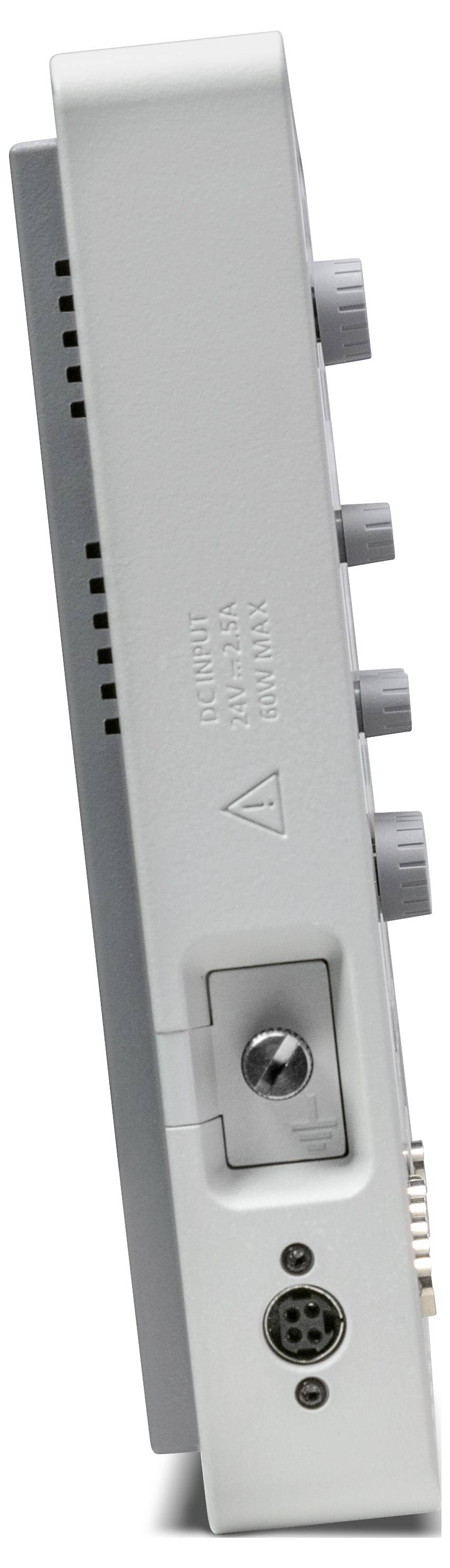

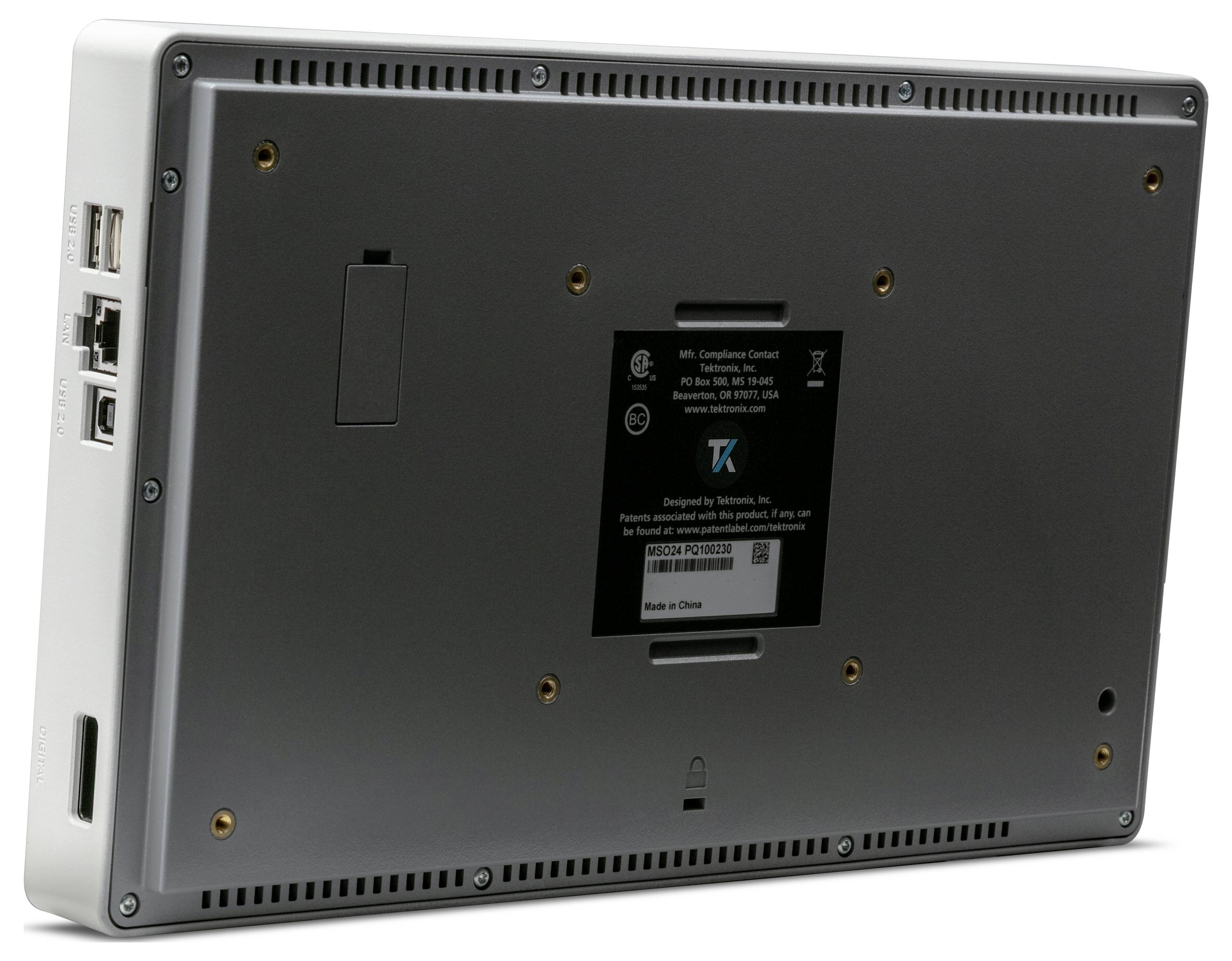

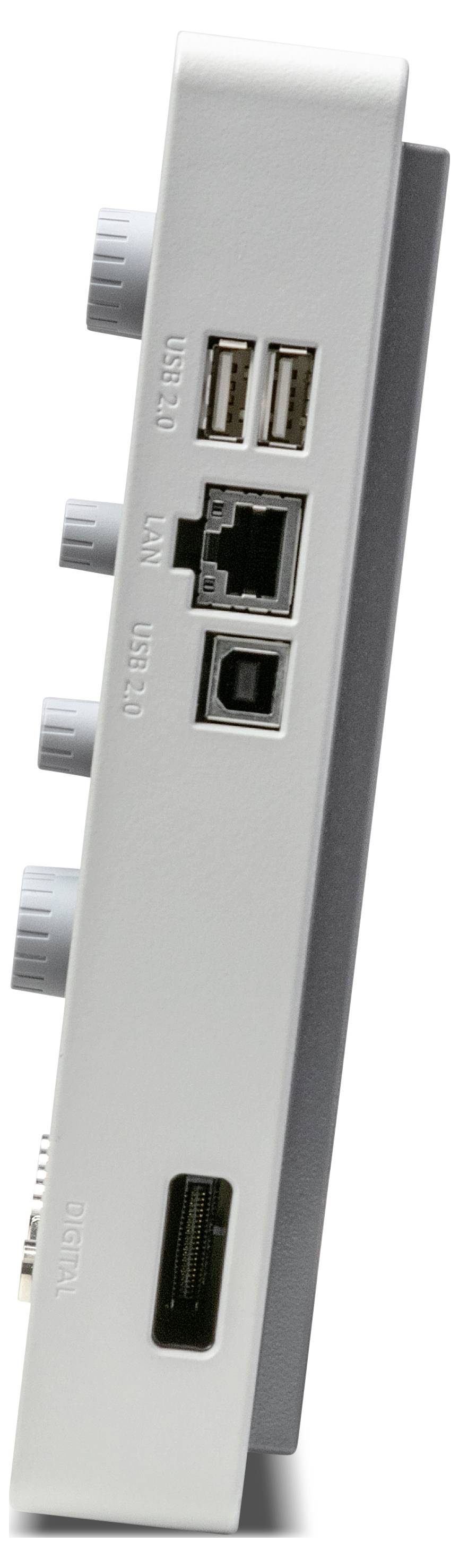

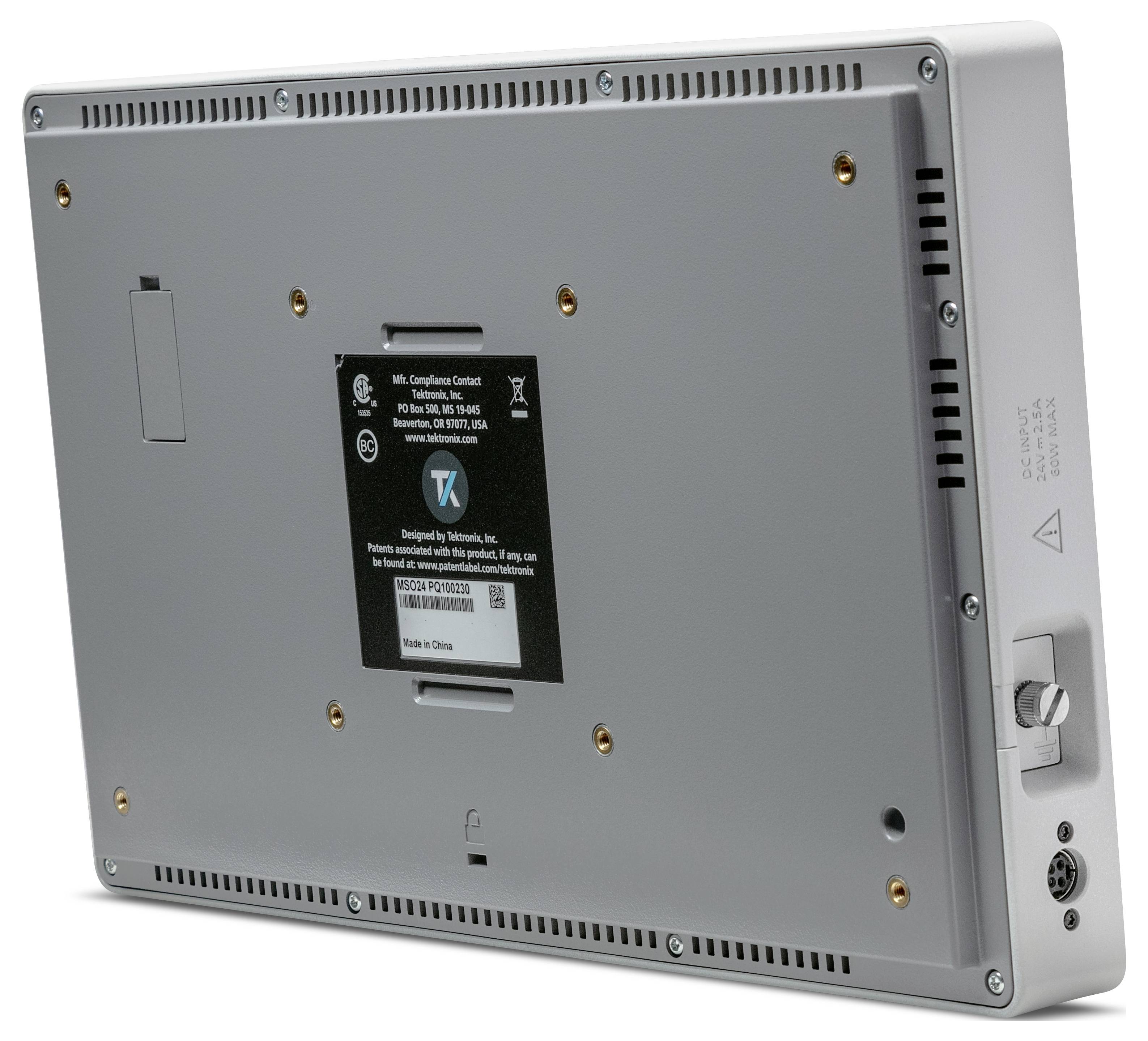

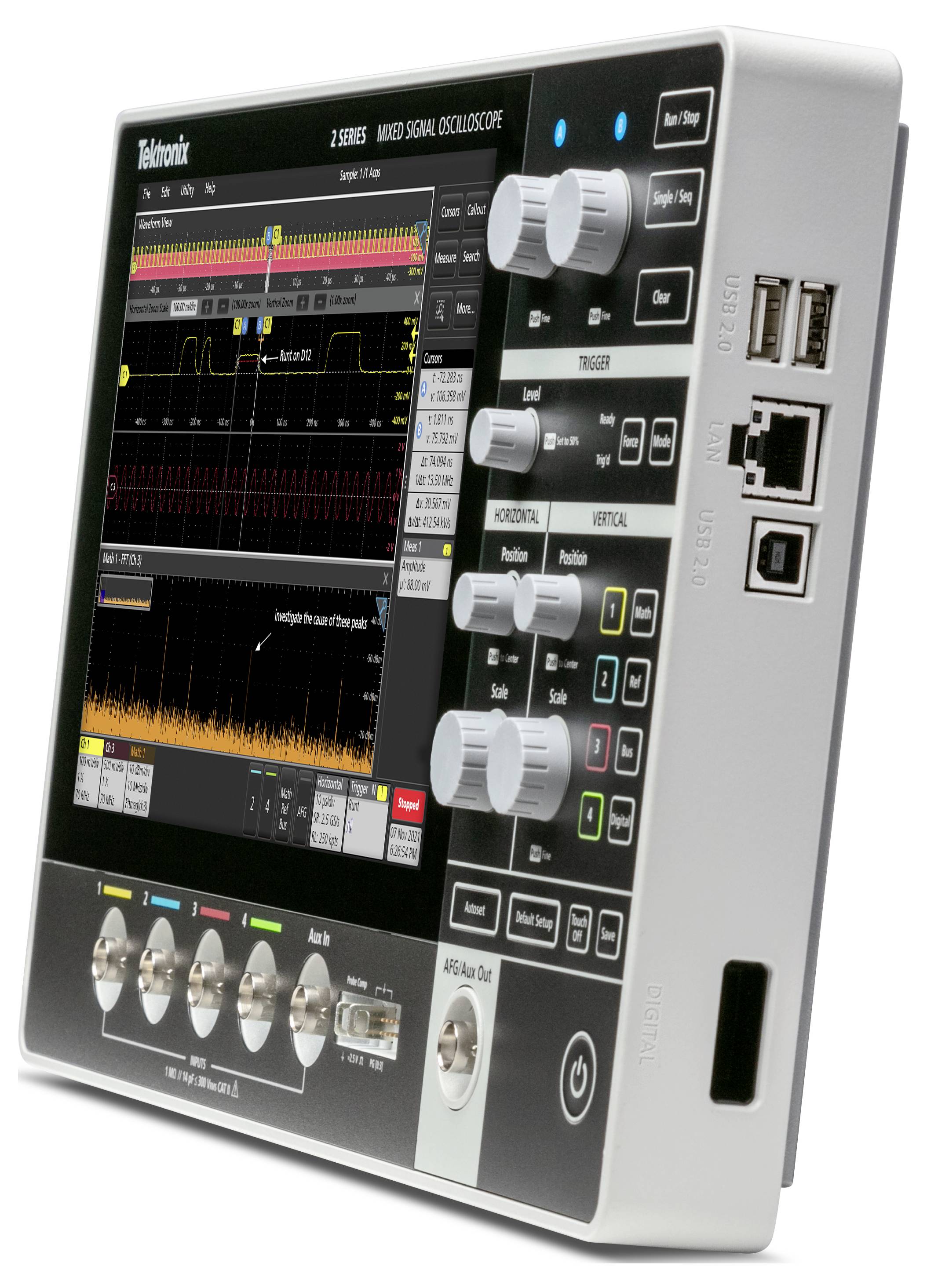

Tektronix MSO24-EDU 2-BW-100 digitalni osciloskop 100 MHz 1.25 GSa/s 10000 kpts mešani signal (mso) 1 kos

Kompakten in vsestranski osciloskop za vsakodnevno odpravljanje napak

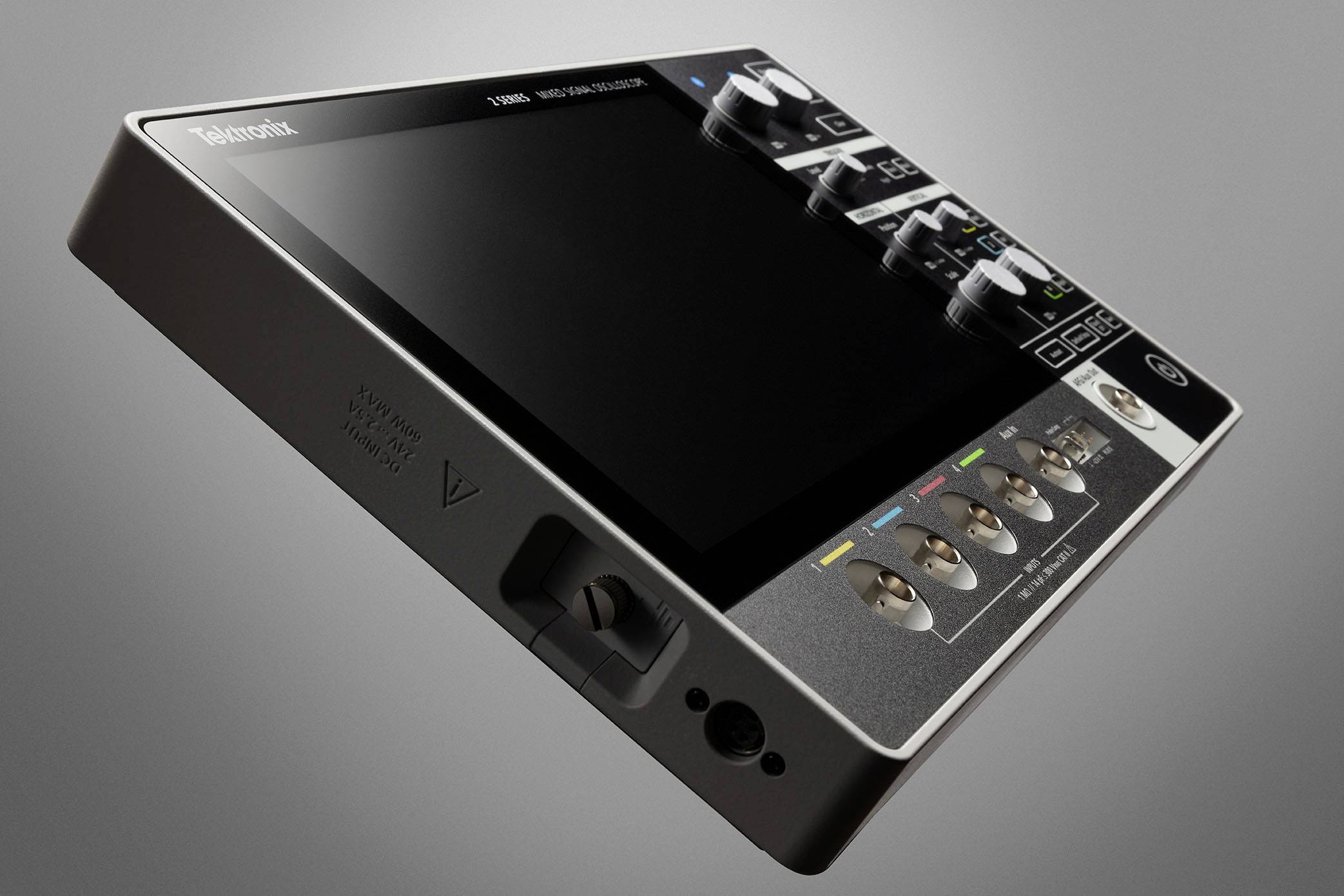

Serija MSO 2 ima 4 analogne kanale, pasovno širino 100 mHz, hitrost vzorčenja 1,25 GS/s, 16-kanalni MSO, 50 MHz AFG, 4-bitni generator digitalnega bitnega vzorca, udoben sprožilec in dekodiranje protokola – vse v enem kompaktnem ohišju z 1,5" debeline. MSO Series 2 je NAJBOLJŠI osciloskop za elektronsko odpravljanje napak in testiranje, ne glede na to, kje delate.
S kapacitivnim zaslonom na dotik in zelo intuitivnim uporabniškim vmesnikom, zasnovanim posebej za upravljanje na dotik, je MSO serija 2 del Tektronixove nagrajene osciloskopov naslednje generacije. Uporabniški vmesnik, ki ga je mogoče deliti, in programski vmesnik olajšata uporabo katerega koli osciloskopa Tektronix naslednje generacije.

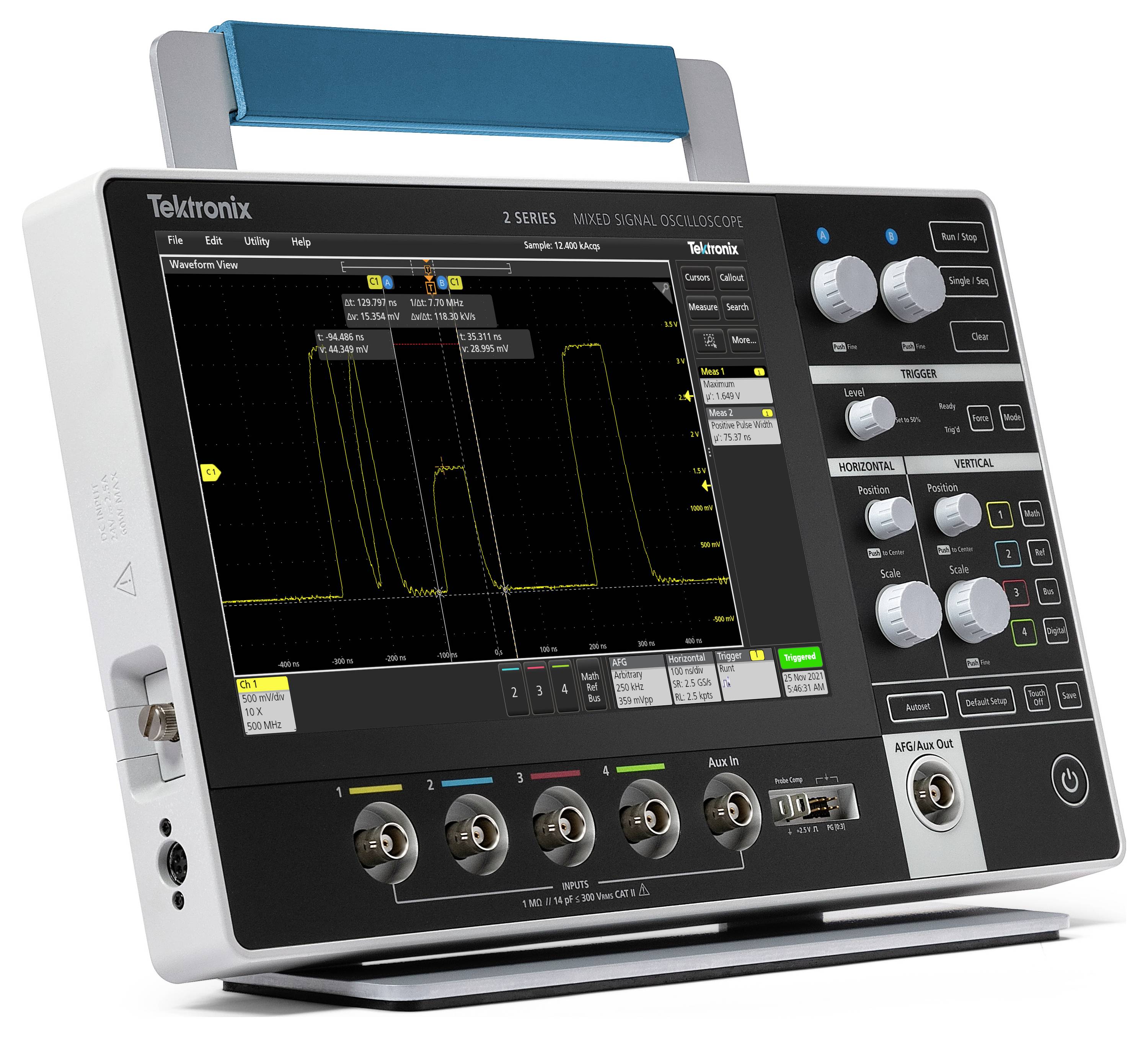

Izbirni baterijski paket razširi zmogljivosti naprave, tako da je isto napravo, ki se uporablja v laboratoriju, mogoče uporabiti tudi na terenu.
Zaradi velikega portfelja združljivih sond in dobro premišljenega nabora dodatne opreme je MSO serija 2 najzmogljivejša in vsestranska naprava v svojem razredu, primerna za široko paleto aplikacij.

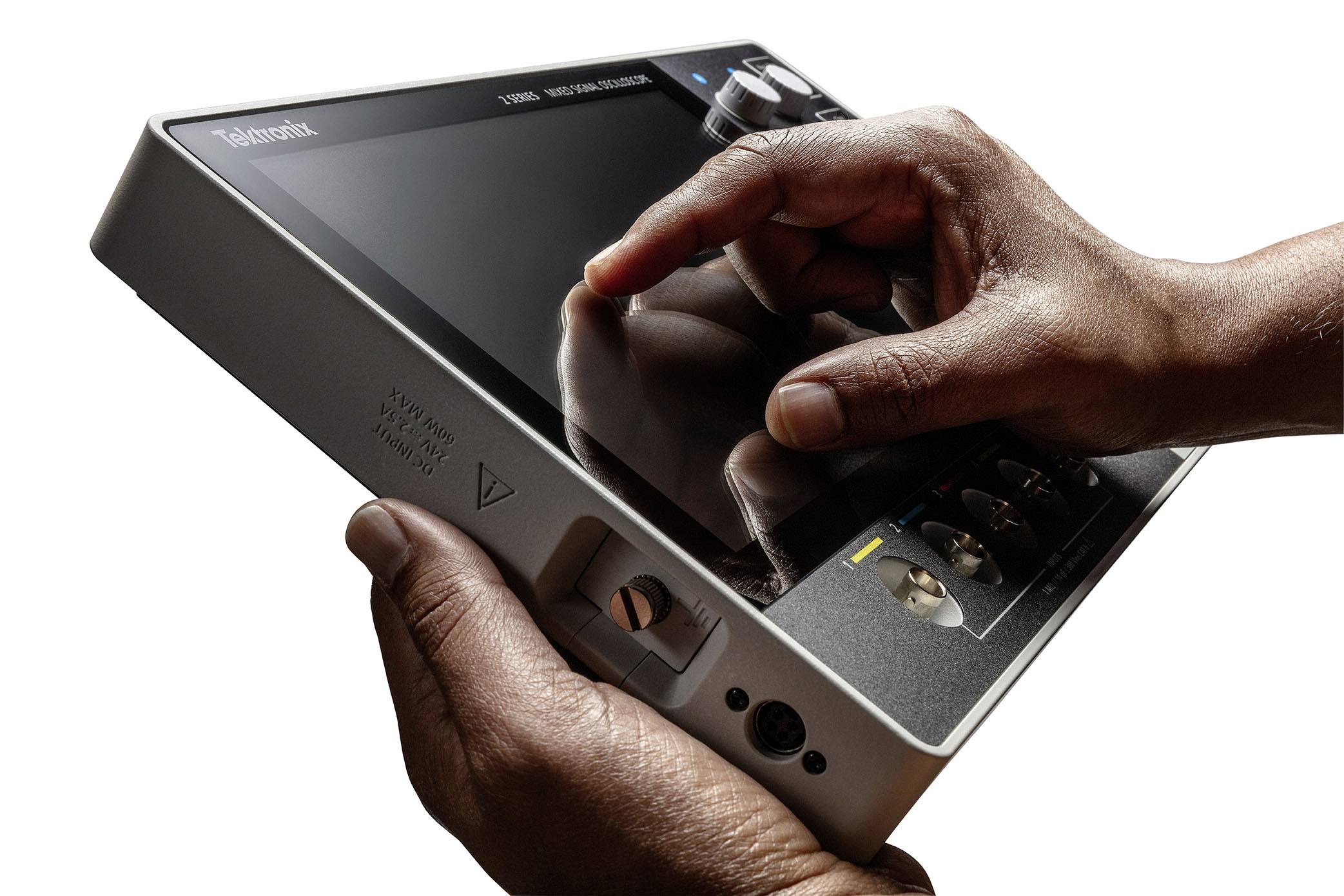

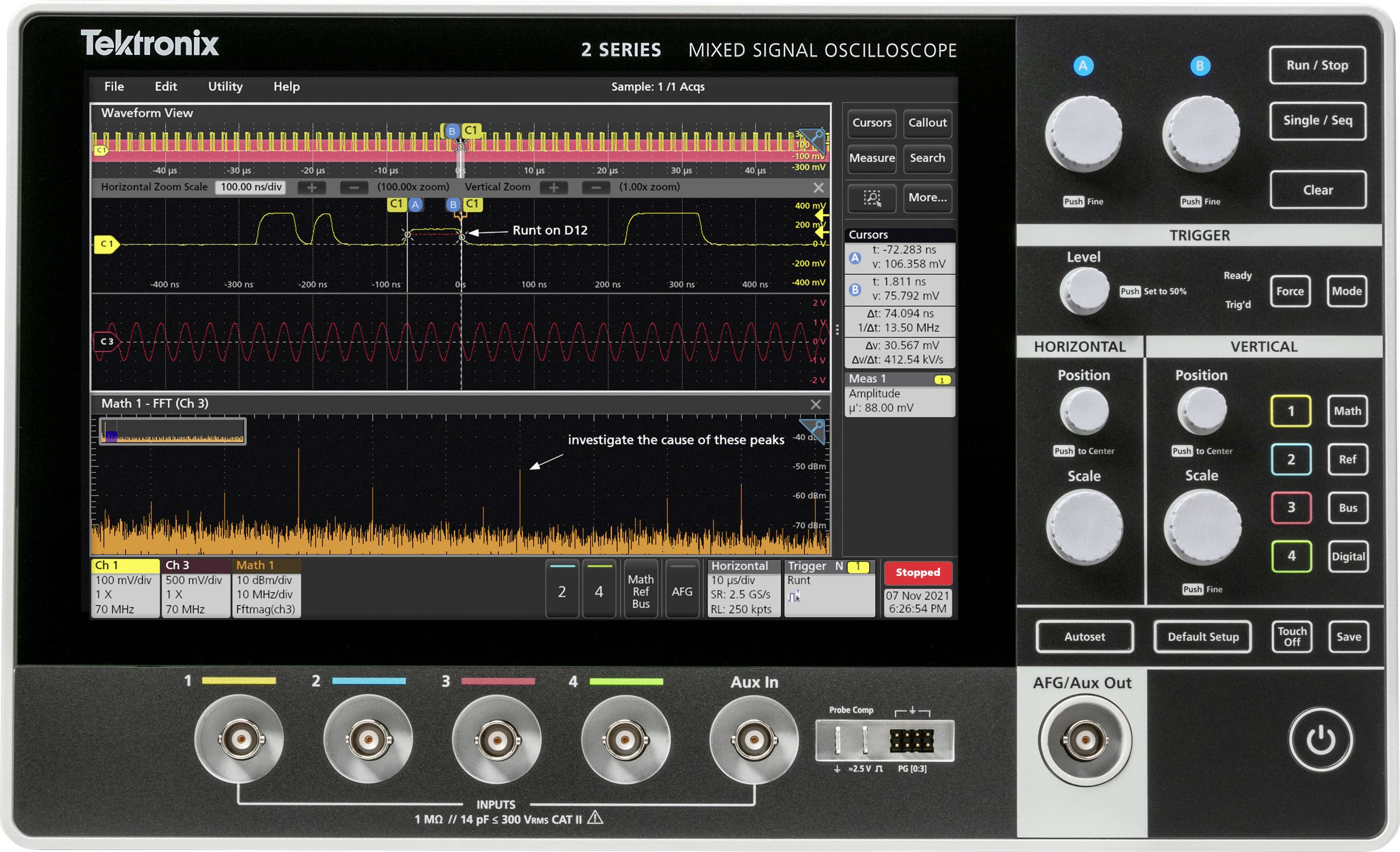

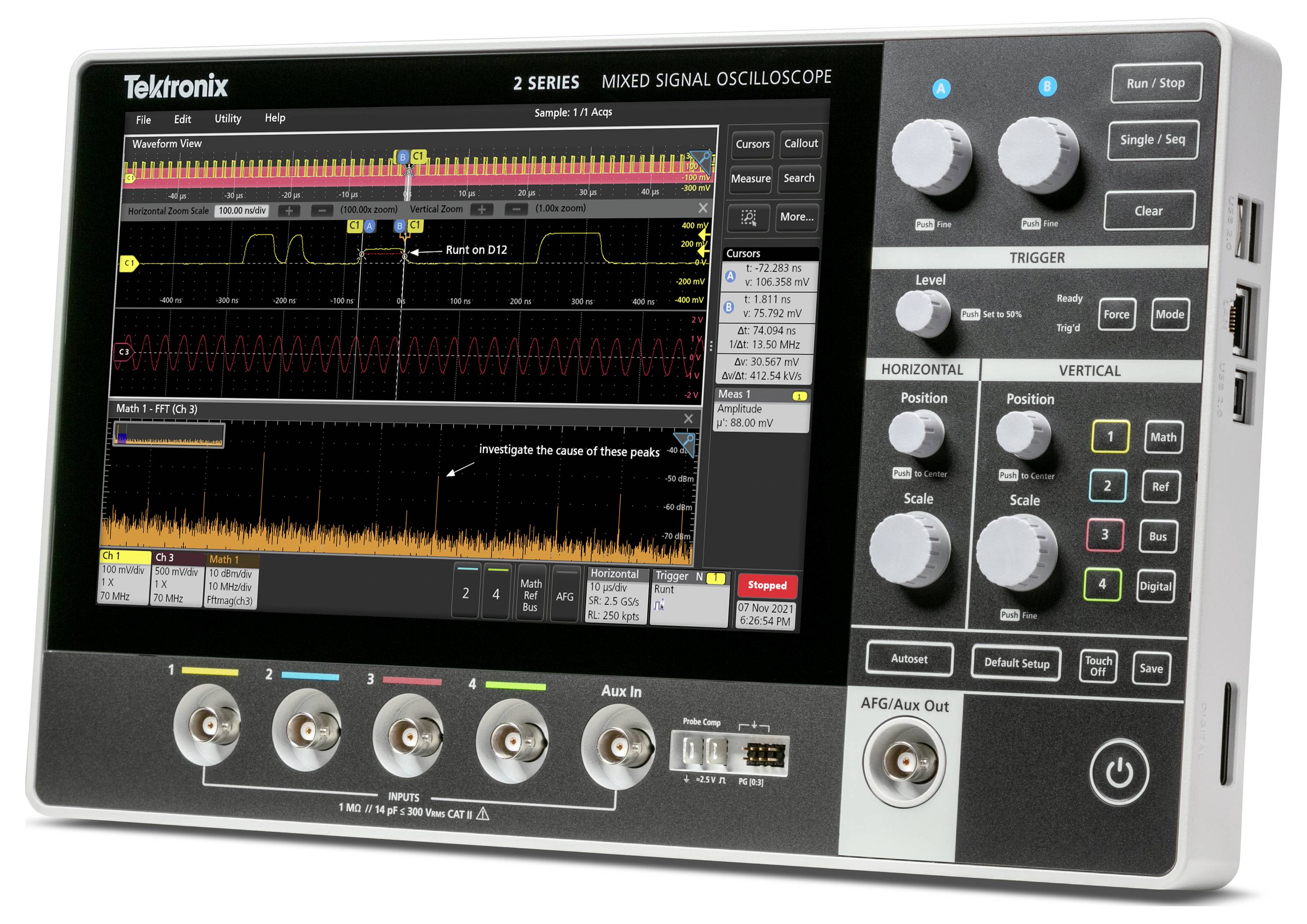

Intuitiven zaslon na dotik s poenostavljeno sprednjo ploščo

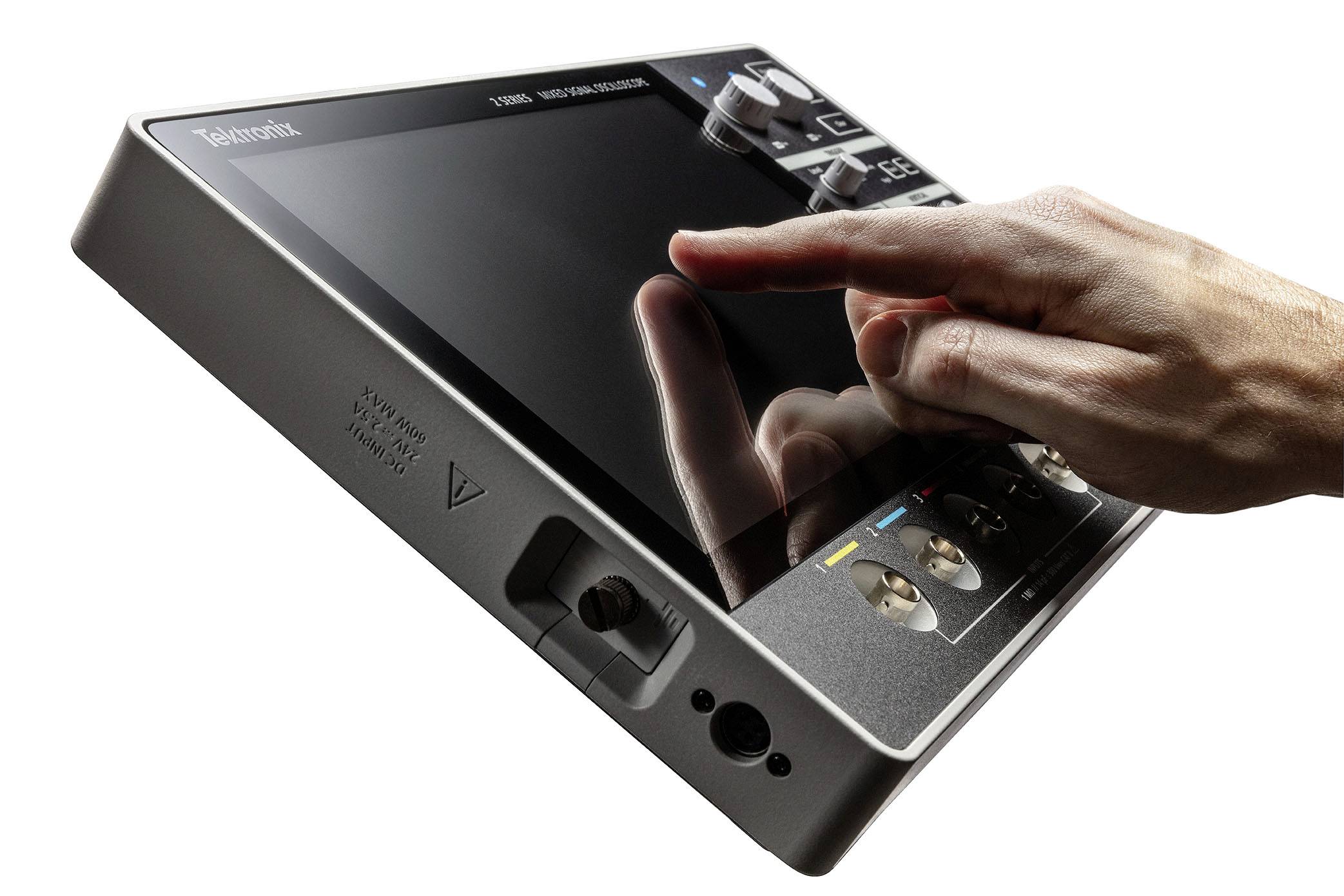

MSO serije 2 ima enak nagrajeni uporabniški vmesnik kot osciloskopi Tektronix višjega cenovnega razreda in podpira interakcije z zaslonom na dotik, kot bi pričakovali od potrošniške naprave, ki podpira dotik.
Povlecite valovne oblike levo/desno ali gor/dol, da prilagodite vodoravni in navpični položaj ali se premikate skozi povečan pogled
S stiskanjem ali razpiranjem prstov lahko spremenite merilo ali povečate/pomanjšate vodoravno ali navpično.
Povlecite z desne strani zaslona, da prikažete vrstico z rezultati, ali povlecite od zgoraj navzdol, da prikažete menije v zgornjem levem kotu zaslona.

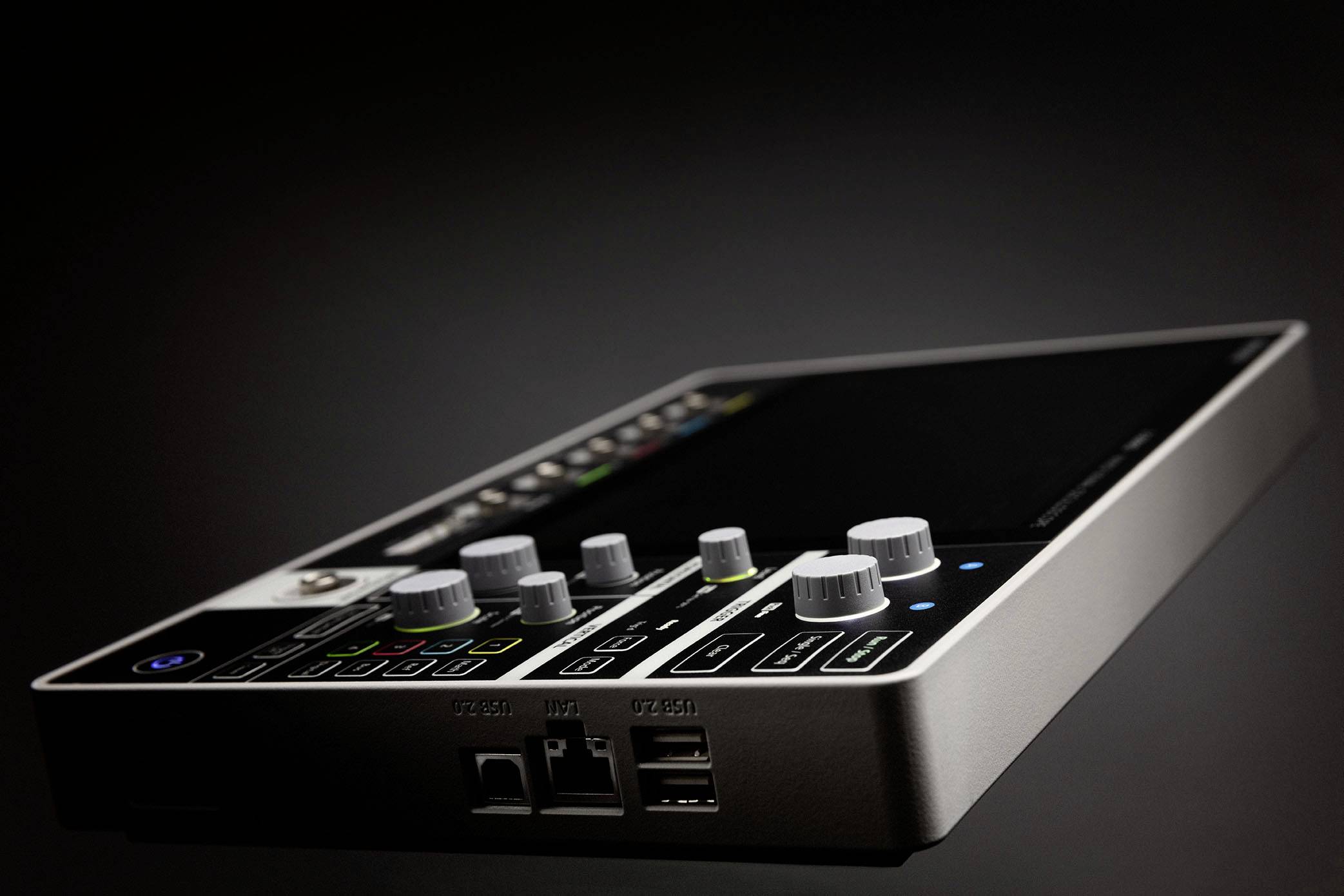

Poenostavljena sprednja plošča vključuje ključne gumbe in gumbe z barvno kodiranimi LED lučkami za hiter dostop in enostavno prilagajanje najpogosteje uporabljenih nastavitev naprave.
Zaradi tehnologije membranskega stikala je robusten, primeren za uporabo v težkih okoljih in enostaven za čiščenje.
Kombinacija optimizirane sprednje plošče in intuitivnega vmesnika na dotik omogoča vsakemu novemu tehniku samostojno razumevanje in uporabo naprave.
Poleg tega sta podprti miška in tipkovnica USB, ki ju je mogoče uporabiti kot tretji način interakcije z napravo.

Izjemno uporabniku prijazen vmesnik z izčrpno analitiko za hitre vpoglede Uporabniški vmesnik MSO serije 2 je bil od začetka zasnovan za upravljanje na dotik. Vse ključne informacije so predstavljene kot niz značk z vizualnimi znaki, ki prikazujejo asociacije. S samo enim dotikom dobite takojšen dostop do konfiguracije naprave ali upravljanja valov.
MSO Series 2 ima revolucionaren nov način prikaza v tem razredu, Stack Mode. Tradicionalno so bile vse krivulje prekrite z mrežo zaslona, kar je povzročilo neželene kompromise.
Navpično merilo in položaj vsake valovne oblike je treba prilagoditi tako, da se ne prekrivata, zaradi česar se uporablja le majhen odstotek območja ADC, kar ima za posledico netočne meritve.
Prilagajanje lestvice navpične valovne oblike in položaja oblike povzroči prekrivanje, zaradi česar je težko razlikovati podrobnosti na eni sami obliki.
V načinu zloženega prikaza ima vsaka valovna oblika svojo plast (dodatno mrežo), ki predstavlja celotno območje ADC za največjo vidljivost in natančnost. Poleg tega je mogoče prekrivati skupine kanalov, da omogočite vizualno primerjavo signalov.
MSO serije 2 ponuja obsežen nabor standardnih orodij za analizo, vključno z:
Valovna oblika in kazalci na zaslonu z uporabniško izbranim položajem branja
37 avtomatiziranih meritev s statistiko meritev in preklopom, z možnostjo dodajanja neomejenega števila meritev, navigacije od enega dogodka do drugega in takojšnjega prikaza minimalnega ali največjega rezultata
Osnovna in napredna matematika valovnih oblik, vključno z manipulacijo poljubnih enačb.
Osnovna analiza FFT z možnostmi za prikaz magnitude ali faze, več možnosti za prilagajanje vrste okna, vrat in enot.
Velik zaslon serije MSO 2 ponuja veliko prostora ne le za predstavitve signalov, ampak tudi za diagrame, tabele merilnih rezultatov, tabele za dekodiranje vodil in drugo. Različne poglede lahko povečate, pomanjšate in premaknete, kot najbolj ustreza vaši aplikaciji.

sprožitev
Odkrivanje napake naprave je le prvi korak. Za določitev vzroka je treba dogodek zabeležiti. MSO Series 2 ima celoten nabor naprednih sprožilcev, vključno z runt, logiko, širino impulza, sprožitvijo, časovno omejitvijo, časom vzpona/padca, nastavitvijo in zadrževanjem, serijskim paketom in vzporednimi podatki, ki jih je mogoče uporabiti za zajemanje kompleksnih redkih dogodkov.

Odziv na dogodek
V napravi vgrajena funkcija »Odziv na dogodek ...« omogoča uporabnikom, da nastavijo osciloskop tako, da se odzove na določena dejanja, ko pride do določenega stanja, kot je napaka. B. pride do sprožilnega dogodka, mejne napake meritve, iskalnega dogodka ali preizkusa maske. To omogoča enostavno beleženje in analizo redkih dogodkov.

navigacija in iskanje
Z rekordno dolžino do 10 milijonov točk je mogoče številne dogodke, celo na tisoče serijskih paketov, zajeti v eni sami operaciji, hkrati pa ohraniti visoko ločljivost, potrebno za povečavo določenih podrobnosti signala.
Iskanje določenega dogodka v velikem naboru podatkov o signalih je lahko zelo zamudno brez pravih iskalnih orodij.
Funkcija iskanja omogoča samodejno iskanje vaših posnetkov za uporabniško določene dogodke. Vse pojavitve dogodka so označene z iskalnimi označevalci za lažjo navigacijo. Vrste iskanja vključujejo rob, širino impulza, časovno omejitev, tek, okno, logiko, nastavitev in zadrževanje, čas vzpona/padca in vsebino paketa vzporednega/zaporednega vodila. Prav tako lahko hitro skočite na najmanjšo in največjo vrednost rezultatov iskanja.

oblački
Dokumentiranje rezultatov in metod testiranja je pomembno pri izmenjavi podatkov z ekipo, kasnejšem ponovnem ustvarjanju meritev ali zagotavljanju poročil strank.
Z nekaj dotiki na zaslonu lahko ustvarite toliko oblačkov po meri, kot jih potrebujete za dokumentiranje določenih podrobnosti na valovnih oblikah. Za vsak oblaček lahko prilagodite besedilo, položaj, barvo, velikost in vrsto pisave.
