Name: Teledyne LeCroy HVD3220 1 kos
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

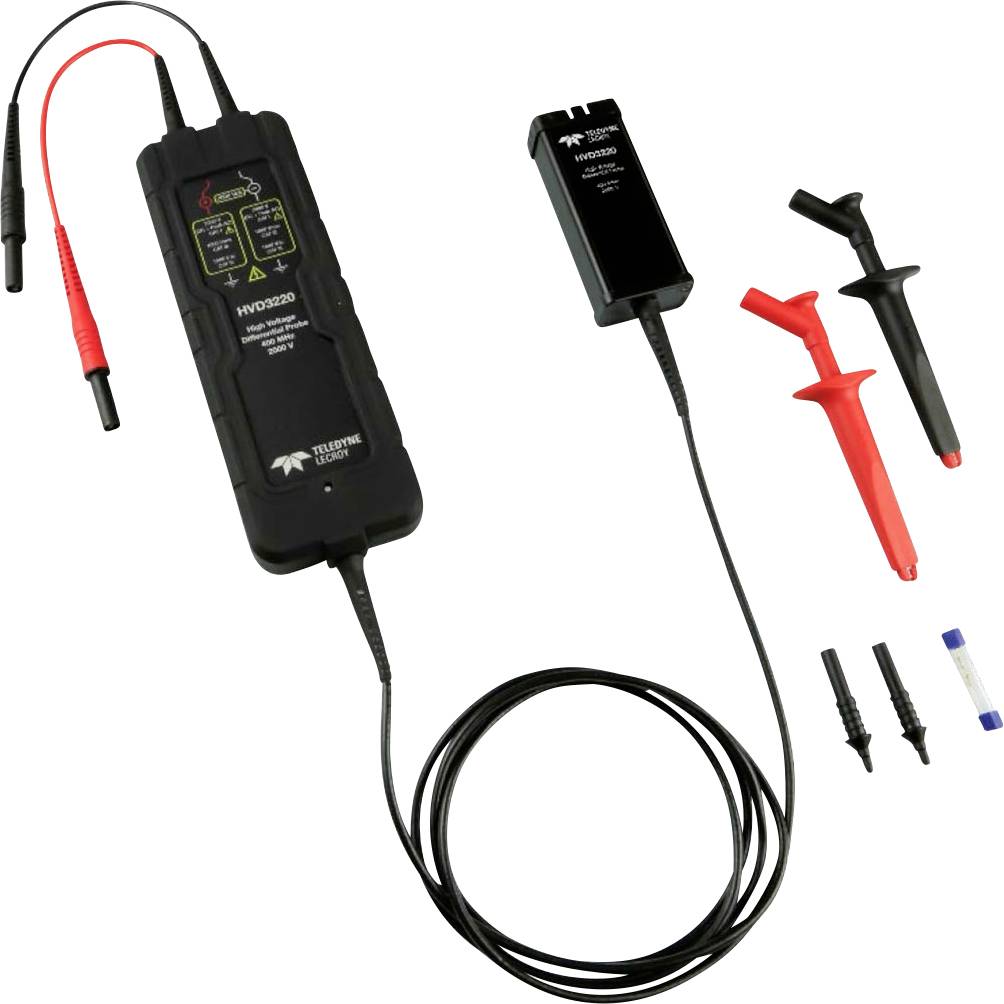

Merilnik napetosti s sondami in kabli. Dodatna oprema je rdeče in črne barve, primerna za električne preizkuse in analize.

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (9479,00 € / Kos)

9479,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

400 MHz visokonapetostna diferencialna sonda (2 kV)

Do 0,35% natančnost pridobivanja
Modeli z 2 kV CAT stopnjo varnosti
Najširši razpoložljivi razponi diferenčne napetosti
Izjemno razmerje zavrnitve v skupnem načinu (CMRR) v širokem frekvenčnem območju

Tehnične specifikacije

Pasovna širina (samo sonda)
400 MHz
Čas vzpona 10-90%
875 ps
Meje preskusa CMRR, 23 C.80 dB @ DC 60 dB @ 1 MHz
Območje diferencialne napetosti (500-kratno slabljenje): 2000 V (DC + Peak AC) od 35 V / div do 500 V / div, odmik do 1500 V
Območje diferencialne napetosti (250-krat dušenje): 1000 V (DC + Peak AC) od 14 V / div do 34,5 V / div, do 750 V odmik
Območje diferencialne napetosti (100-kratno slabljenje): 400 V (DC + Peak AC) od 7 V / div do 13,8 V / div, odmik do 300 V
Območje diferencialne napetosti (50-kratno slabljenje): 200 V (DC + Peak AC) od 500 mV / div do 6,9 V / div, odmik do 150 V
Skupna napetost (bodisi vhod na tla): ± 2000 V (enosmerni tok + najvišji izmenični tok)
Največja vhodna napetost na zemljo (bodisi vhod na zemljo): ± 2000 Vpk (nominalno, bodisi vhod na zemljo)

Primerno za blagovno znamko: Teledyne LeCroy

Merilna kategorija: CAT III 1000 V
CAT III 1500 V

Primerno za: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Vrsta: HVD3220

Dokumenti in prenosi

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2361661 Teledyne LeCroy HVD3220 1 kos

Opis

Izjemno razmerje zavrnitve v običajnem načinu
CMRR za sonde je izjemen za zelo visoke frekvence in bistveno izboljša merilne zmogljivosti v hrupnih okoljih z visoko pogostim načinom v močnostni elektroniki. Visok CMRR v kombinaciji z nizkim šumom sonde in velikim odmikom omogoča vrhunske možnosti merjenja v primerjavi z drugimi visokonapetostnimi diferencialnimi sondami.

Meritve z visoko natančnostjo
Sonde serije HVD3220 zagotavljajo 1% natančnost ojačanja in omogočajo natančne meritve napetosti. Funkcija AutoZero zagotavlja nadaljnjo natančnost merjenja z omogočanjem kalibracije majhnih odstopanj od meritve.

Največja pokritost z aplikacijami
Serija HVD3000A pokriva celoten spekter uporabe, od napajalnih napajalnikov 120/240 V do električnih naprav v razredu 600 V in 5 kV. Vsak model ima najboljšo razpoložljivo natančnost ojačanja, najširši razpon napetosti in odmik napetosti ter vrhunski CMRR.

1500 VDC CAT III
HVD3220 podpira meritve sončne fotovoltaike (PV) s 1500 VDC v skladu s standardom IEC / EN 61010-031: 2015. Ima CAT III 1500 VDC in CAT I 2000 V (DC + PeakAC).

Popolna integracija sonde
Vmesnik ProBus oskrbuje sondo z električno energijo in komunikacijo, tako da ni potreben ločen napajalnik ali baterije. Prigušenje se samodejno izbere na podlagi nastavitve obsega ojačanja osciloskopa (V / Div).
