Teledyne LeCroy T3DSO2204HD digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit digitalni osciloskop (dso) 1 k
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (5069,00 € / Kos)
5069,00 €
z DDV
Poudarki in podrobnosti

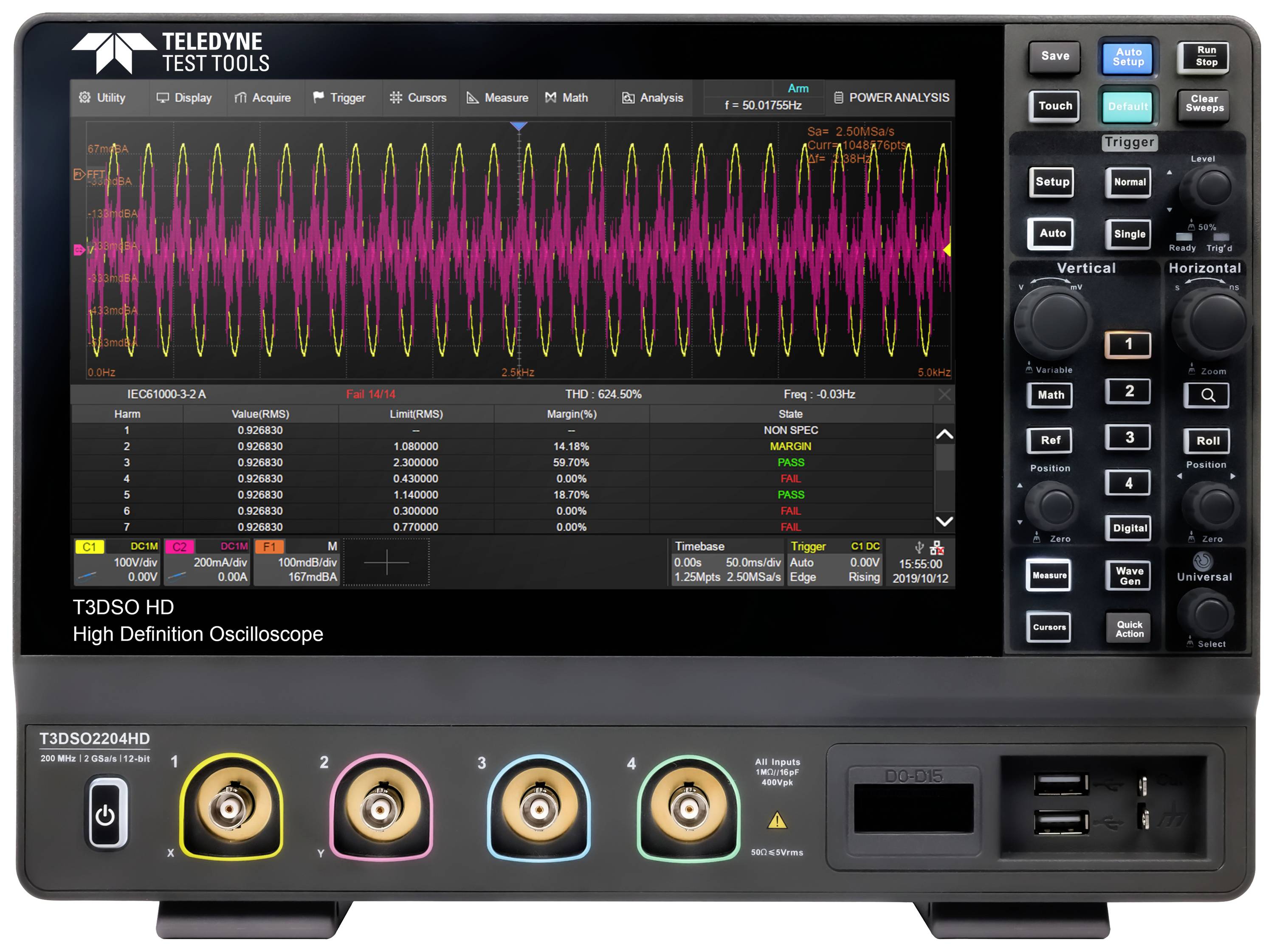

Teledyne LeCroy T3DSO2204HD digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit digitalni osciloskop (dso) 1 kos
- 200 MHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
200 MHz
- Stopnja vzorčenje na kanal
1 GSa/s
- Izvedba
12 Bit
- Velikost zaslona
25.65 cm
- Značilnosti osciloskopa
digitalni osciloskop (dso)
- Časovna baza
1 ns/div – 1000 s/div
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Navpični odklon
2 mV/div do 100 V/div
- Vhodna impedanca
1 MΩ
- Vhodni sklop
DC, AC, GND
- Vhodna napetost
230 V
- Oskrba z napetostjo
100-240VAC 50/60/400Hz
- Mere
(D x Š x V) 317.20 x 149 x 236 mm
- Teža
4.1 kg
- Zaslon
TFT LCD 1024x600 piksel
- Širina
149 mm
- Višina
236 mm
- Dolžina
317.20 mm
- Vmesnik
USB naprava
USB-host
LAN
- Globina pomnilnika/kanal
12 Mpts
- Vrsta
T3DSO2204HD
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3028001 Teledyne LeCroy T3DSO2204HD digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit digitalni osciloskop (dso) 1 k
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3028001 Teledyne LeCroy T3DSO2204HD digitalni osciloskop 200 MHz 4-kanalni 1 GSa/s 12 Mpts 12 Bit digitalni osciloskop (dso) 1 k
Opis
Sodoben, cenovno ugoden 12-bitni osciloskop, ki je na voljo v pasovnih širinah 100 MHz, 200 MHz in 350 MHz s po 4 kanali. Vsak osciloskop ima standardno vso programsko opremo za sprožitev/dekoder in analizo. Vsi osciloskopi serije T3DSO2000HD družbe Teledyne LeCroy so 12-bitni osciloskopi visoke ločljivosti. Serijski osciloskopi so konfigurirani kot DSO in MSO, da olajšajo nakup. To strankam zagotavlja celovito orodje za analizo za njihove zahteve glede načrtovanja in preverjanja.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Modeli s pasovno širino 100MHz, 200MHz in 350MHz, 12-bitni ADC, so standardno opremljeni z vso programsko opremo za proženje/dekodiranje in analizo
- Največja hitrost vzorčenja 1 GSa/s
- Hitrost zajema valov do 100.000 wfm/s
- Navpično območje od 2 mV/div do 100 V/div
- Zajem pomnilnika do 12 Mpts
- Način zajema zaporedja (do 80.000 segmentov)
- Funkcija za snemanje zgodovinskih valovnih oblik (History) z do 80.000 slikami
- 38 samodejnih merilnih parametrov
- Podpira 256 gradacij stopnje intenzivnosti in načinov prikaza barvne temperature
- Pametni sprožilec: Edge, Slope, Pulse Width, Window, Run, Interval, Timeout (Dropout), Pattern
- Proženje in dekodiranje serijskega vodila (standardno) za protokole IIC, SPI, UART, CAN in LIN
- Video sprožilec/HDTV
Obseg dostave
- FG
- 4x pasivne sonde
- USB-kabel
- Električni kabel
- Brezžična miška
- Vodnik za hiter začetek
- Certifikat o kalibraciji
