Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivna visokoimpedančna sonda 1 kos
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (4529,00 € / Kos)
4529,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Teledyne LeCroy, 1,5 GHz, 0,9 pF, 1 MΩ aktivna sonda z visoko impedanco
- Sonde serije Teledyne LeCroy ZS-A so aktivne sonde z visoko impedanco in nizko kapacitivnostjo, ki ohranjajo visoko natančnost signala do 4 GHz. Majhna oblika in široka paleta dodatne opreme zagotavljata, da so sonde serije ZS-A kos vsaki zahtevni merilni nalogi.
Tehnične specifikacije
- Pasovna širina: 1,5 GHz
- Vhodna kapacitivnost: 0,9 pF
- Vhodna upornost: 1 MΩ
- Dušenje: 1:10 (÷10)
- Čas vzpona (10–90 %): 350 ps
- Vmesnik: ProBus
- Vrsta izdelka
Aktivna visokoimpedančna sonda
- Primerno za blagovno znamko
Teledyne LeCroy
- Izvedba
Aktivna sonda z vmesnikom ProBus
- Teža
110 g
- Vrsta
Tastkopf für Digitaloszilloskop
delovni standardi (s certifikatom)
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivna visokoimpedančna sonda 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivna visokoimpedančna sonda 1 kos
Opis
Visoka impedanca zmanjša obremenitev vezja v celotni pasovni širini osciloskopa. Inženirji morajo pogosto meriti visokofrekvenčne signale z visoko natančnostjo signala. Tipične pasivne sonde z visoko vhodno upornostjo (R) in kapacitivnostjo (C) ponujajo dober odziv pri nižjih frekvencah, vendar preobremenijo vezje pri višjih frekvencah in popačijo signale. Serija ZS-A ima tako visoko vhodno upornost (1 MΩ) kot nizko vhodno kapacitivnost (od 0,6 pF do 0,9 pF), kar zmanjša obremenitev vezja v celotni pasovni širini sonde in osciloskopa.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Visoka zvestoba signala do pasovne širine 4 GHz
- Nizka obremenitev vezja – visoka vhodna impedanca in nizka kapacitivnost
- Modeli s 4 GHz, 2,5 GHz, 1,5 GHz in 1 GHz
- Vhodna upornost 1 MΩ
- Vhodna kapacitivnost od 0,6 pF do 0,9 pF
- Dinamično vhodno območje od ±8 V do ±15 V
- Območje odmika od ±12 V do ±15 V
- Široka izbira konic in ozemljitvenih priključkov
- Enostaven za uporabo, integriran v osciloskop

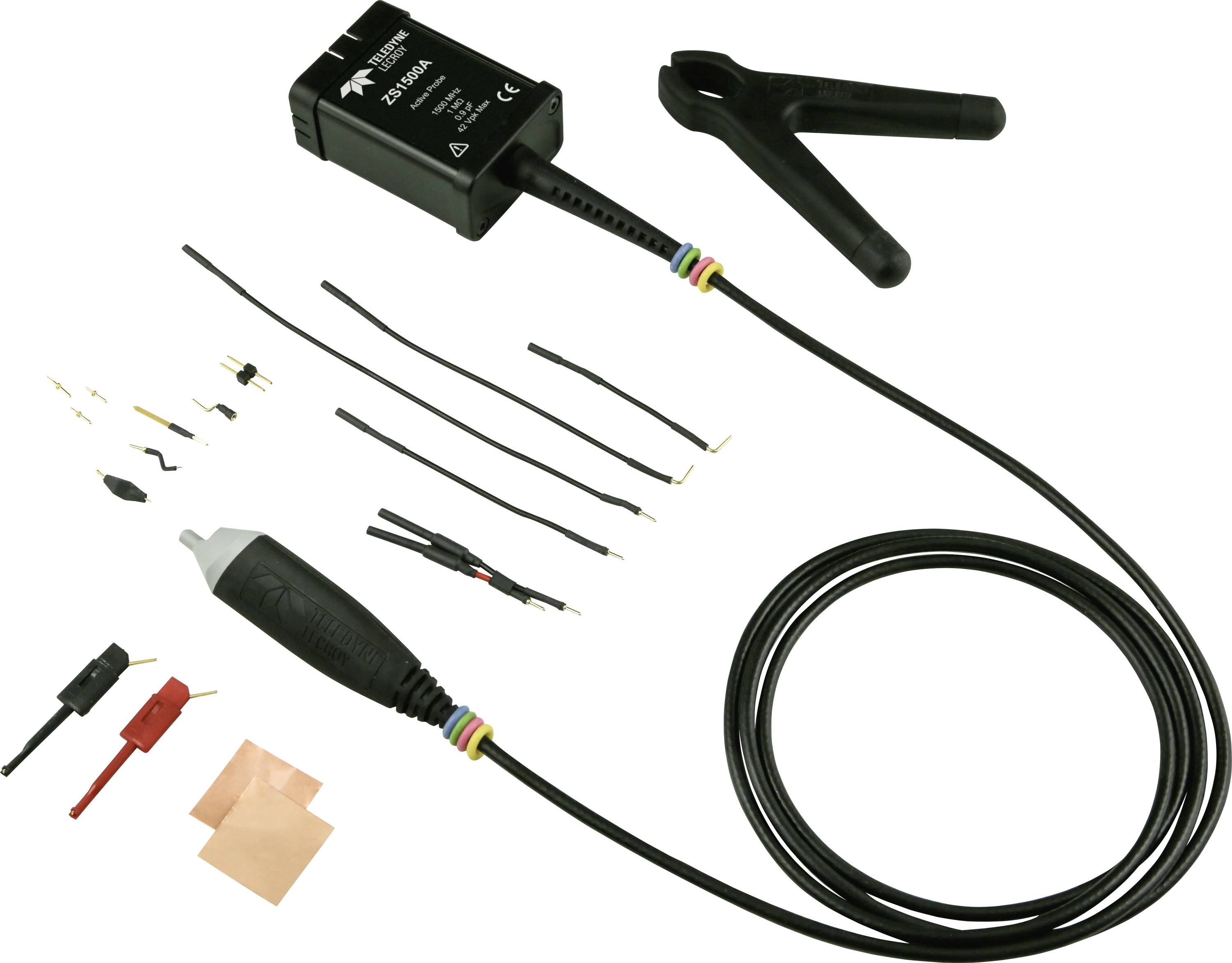

Obseg dostave
- 1× Aktivna napetostna sonda ZS1500A z vmesnikom ProBus
- 1× Držalo za sondo za prostoročno uporabo
- 1× Kalibracijski certifikat
- 2× Standardne ravne konice sonde
- 1× Vzmetna konica sonde
- 1× 2,54 mm kvadratni adapter za priključke
- 2× 2,54 mm adapterja za tiskano vezje
- 1× Ozka vzmet
- 1× Široka vzmet
- 1× Odmik mase
- 2× bakrene trakaste blazinice
- 1× Kratek raven kabelski priključek
- 1× Dolga ravna priključna žica
- 1× Kratek kotni zatič
- 1× Dolg kotni kabel z vtiči
- 1× Y-adapterski kabel
- 1 par mikro vpenjalnih laboratorijskih prijemal
- Uporabniški priročnik / dokumentacija
