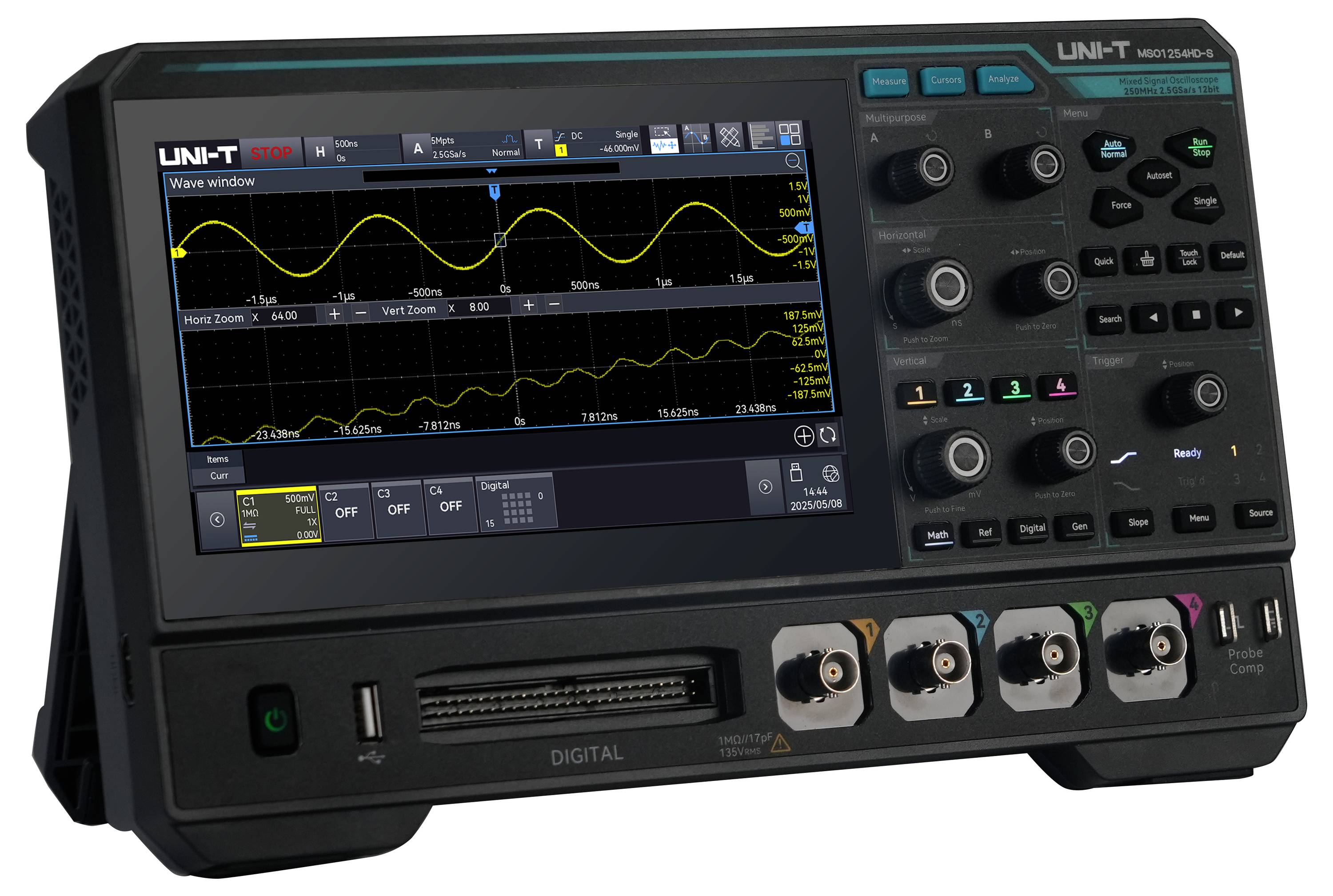

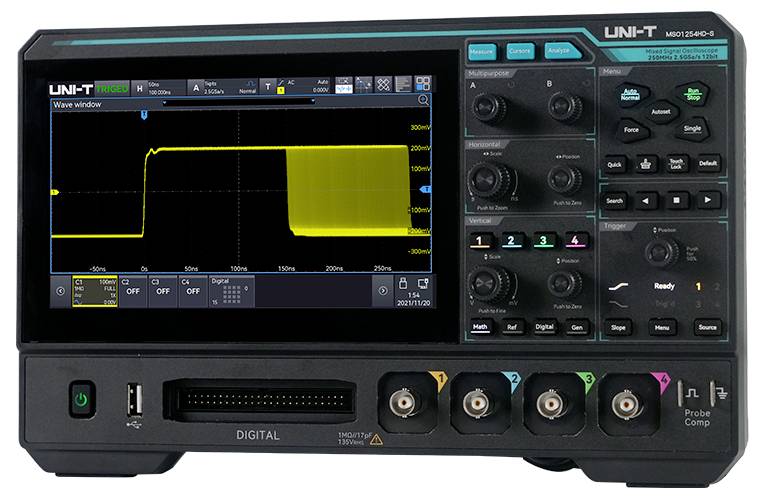

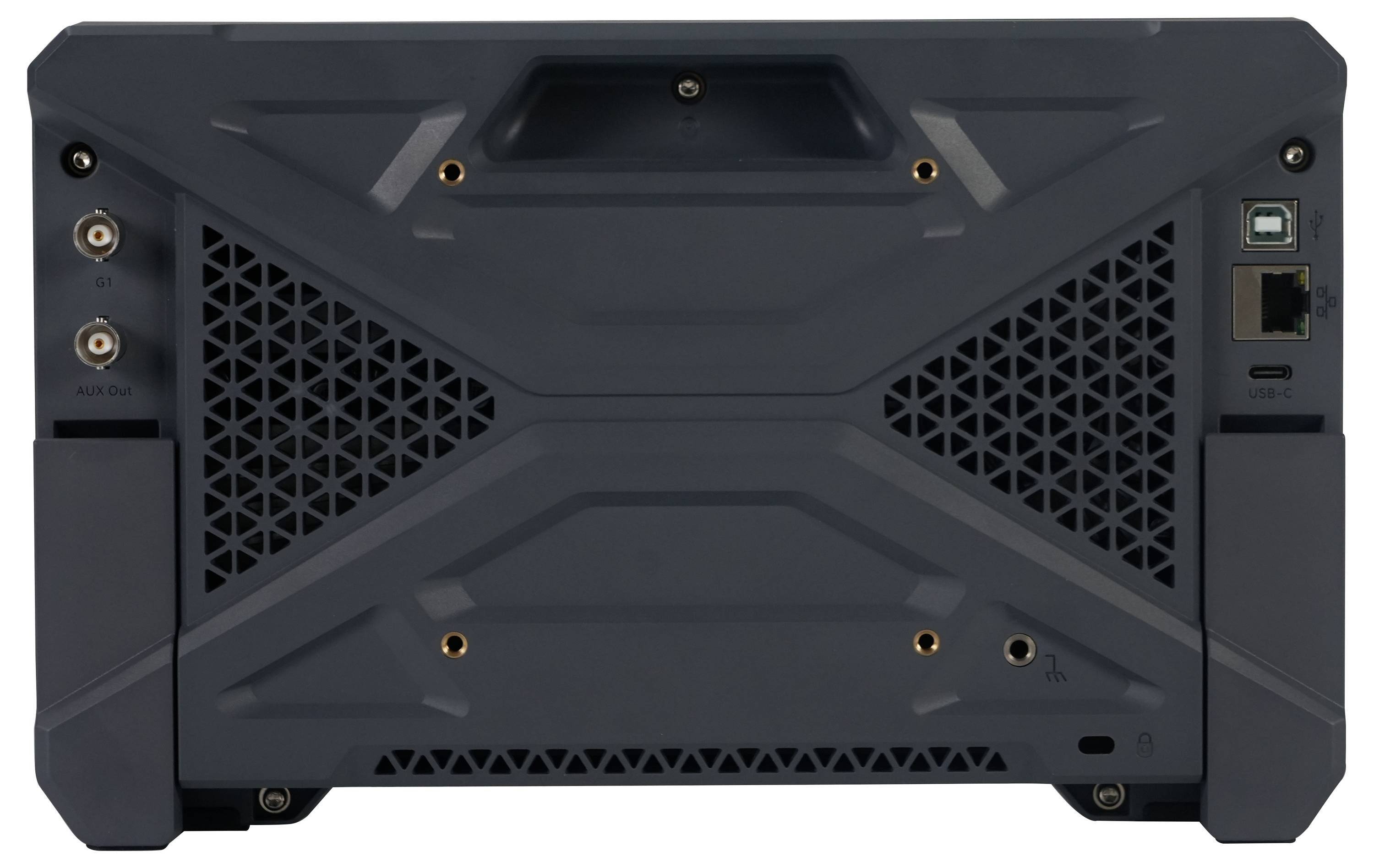

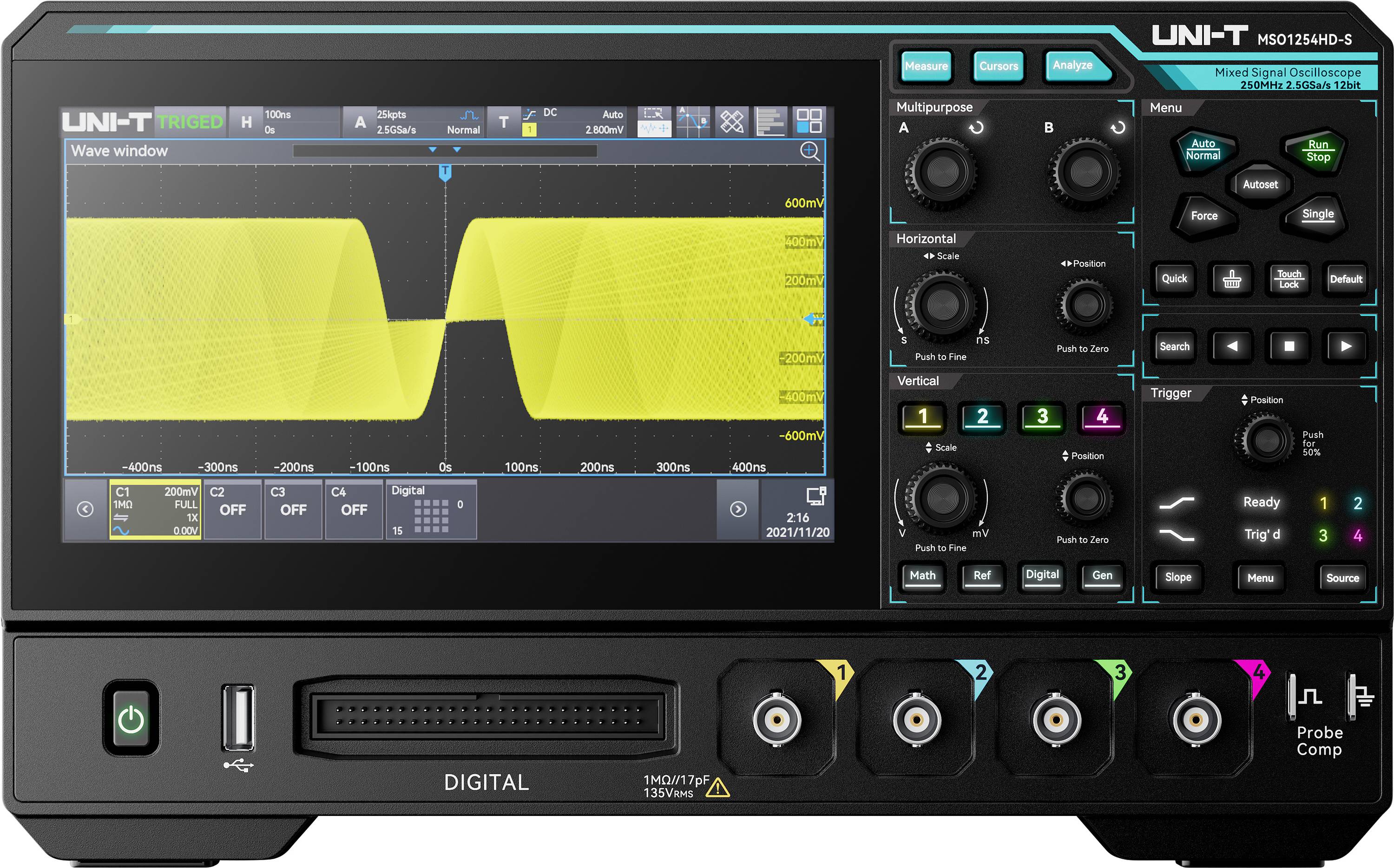

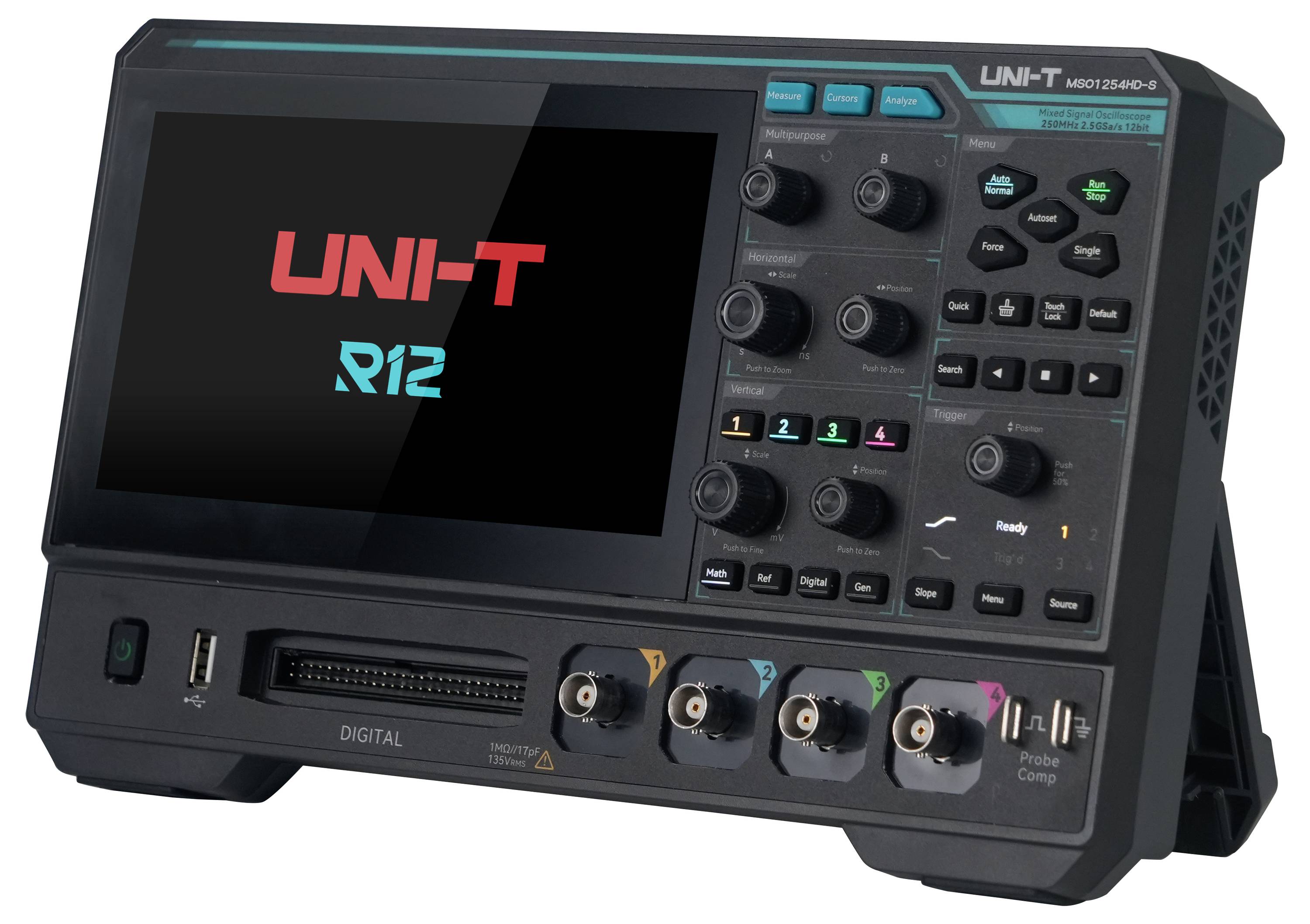

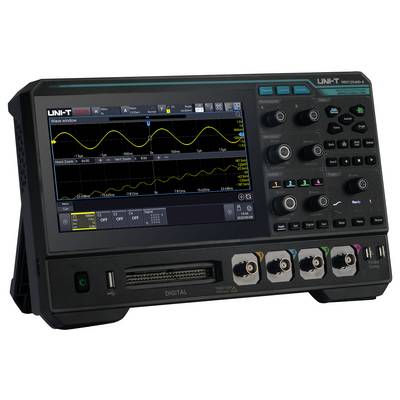

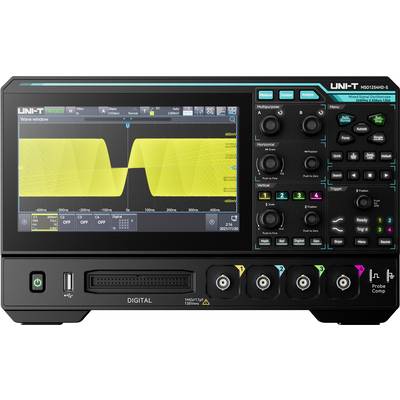

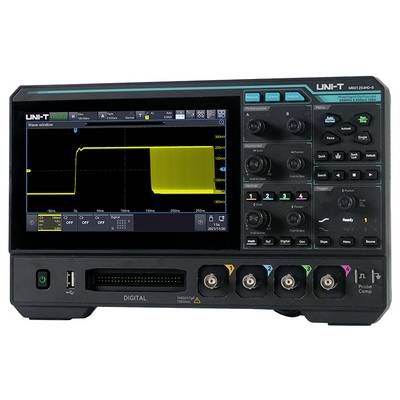

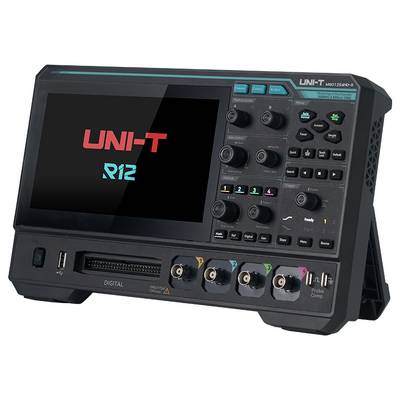

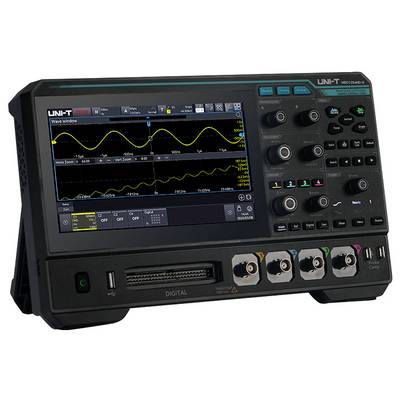

Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mešani signal (mso), funkc
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Število
Skupaj (1065,00 € / Kos)
1065,00 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mešani signal (mso), funkcijski generator, spektralni analizator 1 kos
- 250 MHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Vgrajen 25 MHz funkcijski generator (sinusni, kvadratni, rampa, impulzni, šumni, enosmerni, poljubni)
- 9-v-1 integrirana naprava (osciloskop, logični analizator, generator funkcij, spektralni analizator, digitalni voltmeter, frekvenčni števec, analizator protokolov, analizator Bodejevega diagrama, analizator moči)
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
250 MHz
- Stopnja vzorčenje na kanal
2.5 GSa/s
- Izvedba
12 Bit
- Velikost zaslona
7 palec
- Značilnosti osciloskopa
mešani signal (mso)
funkcijski generator
spektralni analizator
- Časovna baza
2 ns/div do 1 ks/div
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT II
- Navpični odklon
500 µV/div do 10 V/div
- Vhodna impedanca
1 MΩ
- Vhodni sklop
DC, AC, GND
- Vhodna napetost
400 V
- Oskrba z napetostjo
12 V
- Mere
(D x Š x V) 49 x 282 x 175 mm
- Teža
1.56 kg
- Maks. število digitalnih vhodov
16
- Zaslon
1024 x 600 piksel
- Zmogljivost umerjanja
Podpira samodejno samokalibracijo (analogno in digitalno)
- Širina
282 mm
- Višina
175 mm
- Dolžina
49 mm
- Vmesnik
USB-host
LAN
USB naprava
HDMI
BNC
- Globina pomnilnika/kanal
100 Mpts
- Vrsta
MSO1254HD-S
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3757367 Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mešani signal (mso), funkc
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3757367 Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mešani signal (mso), funkc
Navodila za uporabo in varnost 3757367 Uni-T MSO1254HD-S digitalni osciloskop, analogni osciloskop 250 MHz 2.5 GSa/s 100 Mpts 12 Bit mešani signal (mso), funkc
Opis
Visokoločljivostni osciloskop MSO1254HD-S ponuja največjo pasovno širino 250 MHz in največjo frekvenco vzorčenja 2,5 Gsa/s. Opremljen je s 4 analognimi kanali, 16 digitalnimi kanali in 1 signalnim izhodnim kanalom z integriranim 25 MHz generatorjem funkcij/poljubnih valovnih oblik. Globina shranjevanja je do 100 Mpts. MSO1254HD-S uporablja ekskluzivno tehnologijo Ultra Phosphor 3.0. Največja hitrost zajemanja valovnih oblik do 200.000 omembe vrednih fms/s (1.000.000 omembe vrednih fms/s v zaporednem načinu) z 256 nivoji sivine. Poleg tega ima inovativen digitalni sistem sprožilca z visoko občutljivostjo sprožilca in nizkim tresljajem.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Moderna in kompaktna oblika: Tanka, dvostranska zasnova ohišja z dimenzijami 28,2 × 17,5 × 4,9 cm.
- Napajanje tipa C: Možno je delovanje prek USB tipa C, tudi z zunanjo polnilnikom za mobilno uporabo.
- 16-bitni visokoločljivostni (ERES): 12-bitni ADC z dodatno razširitvijo ERES za večjo natančnost meritev in zmanjšano raven šuma.
- Vsestranska 9-v-1 funkcionalnost: Vključuje osciloskop, logični analizator, generator funkcij/poljubnih valovnih oblik, spektralni analizator, analizator protokolov, analizator moči, analizo Bodejevega diagrama, frekvenčni števec in digitalni voltmeter.
- Ultra Phosphor 3.0: Podpira visoke hitrosti obdelave do 20 Gbps in hitrosti zajemanja valovnih oblik do 200.000 wfms/s in 1.000.000 wfms/s v zaporednem načinu.
- 56 samodejnih merilnih funkcij: Meritve parametrov s statistiko in prikazom trendov za celovito analizo signala.
- Sproženje in dekodiranje protokola: Podpira UART, I²C, SPI, CAN, CAN-FD, LIN in zvok.
- Napredna FFT spektralna analiza: FFT z do 1 Mpts, prikazom slapa in funkcijami označevanja za spektralno analizo.
- Analiza moči: Podpira analizo vhodnih, preklopnih in izhodnih signalov, kot so kakovost moči, harmoniki, vklopni tok, preklopne izgube, učinkovitost in valovanje.
Obseg dostave
- MSO1254HD-S x 1
- Napajalni kabel x 1
- Kabel USB 2.0 x 1
- Pasivne sonde (300 MHz) x4
Namigi
Drugi modeli
MSO1154HD-S: pasovna širina 150 MHz, 4 analogni kanali, 16 digitalnih kanalov in 1 signalni izhodni kanal z integriranim 25 MHz generatorjem funkcij/poljubnih valovnih oblik
