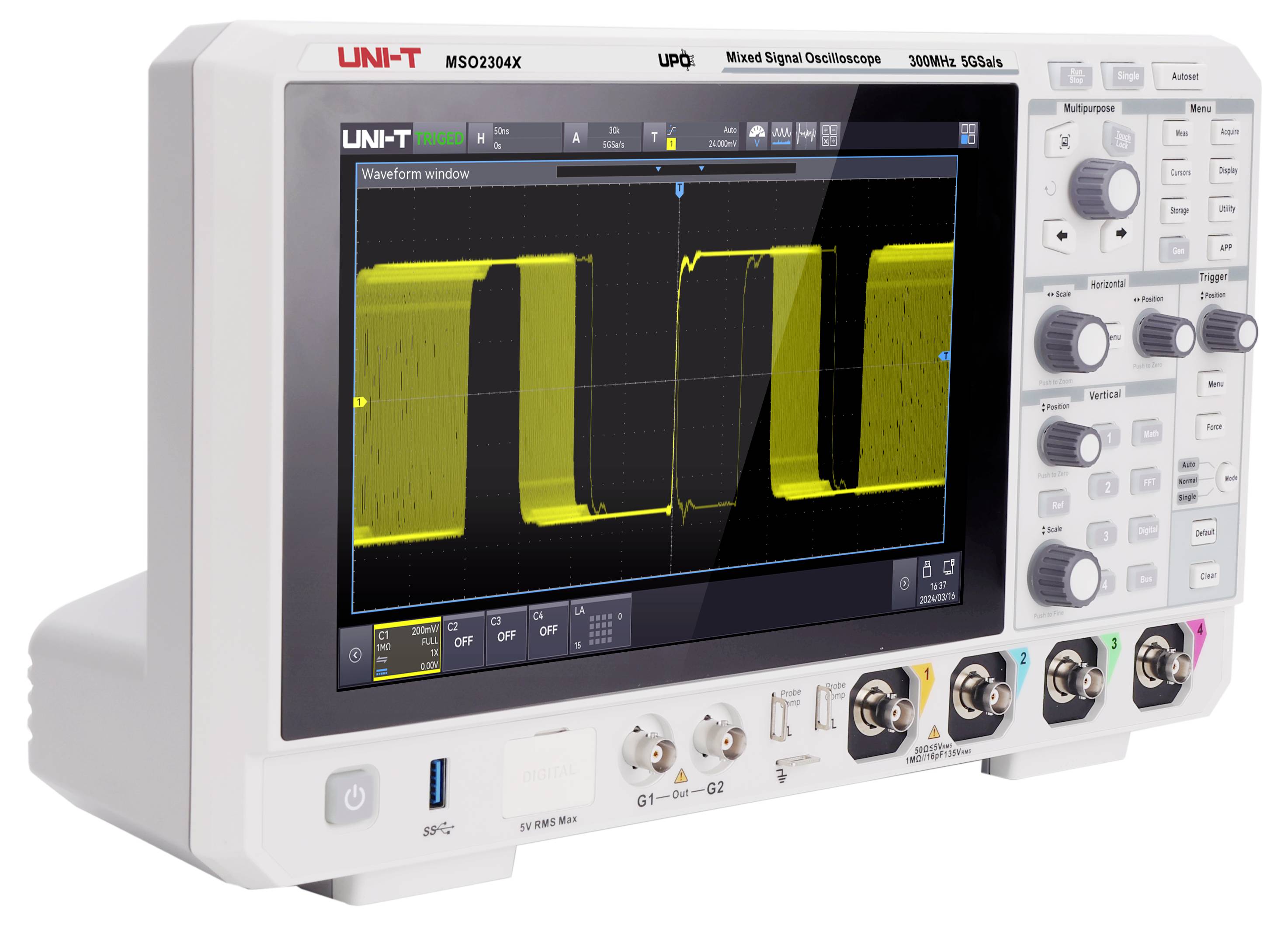

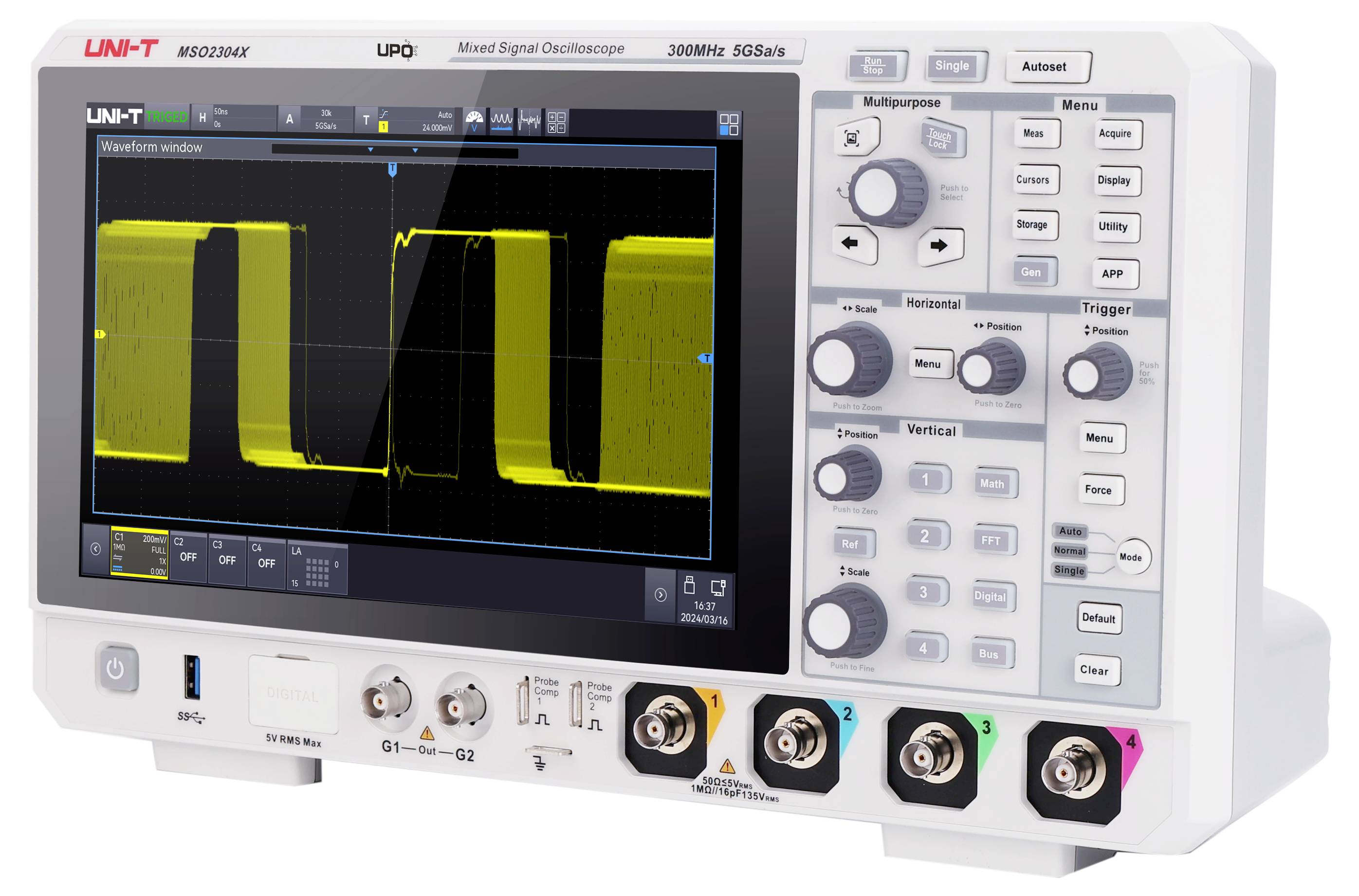

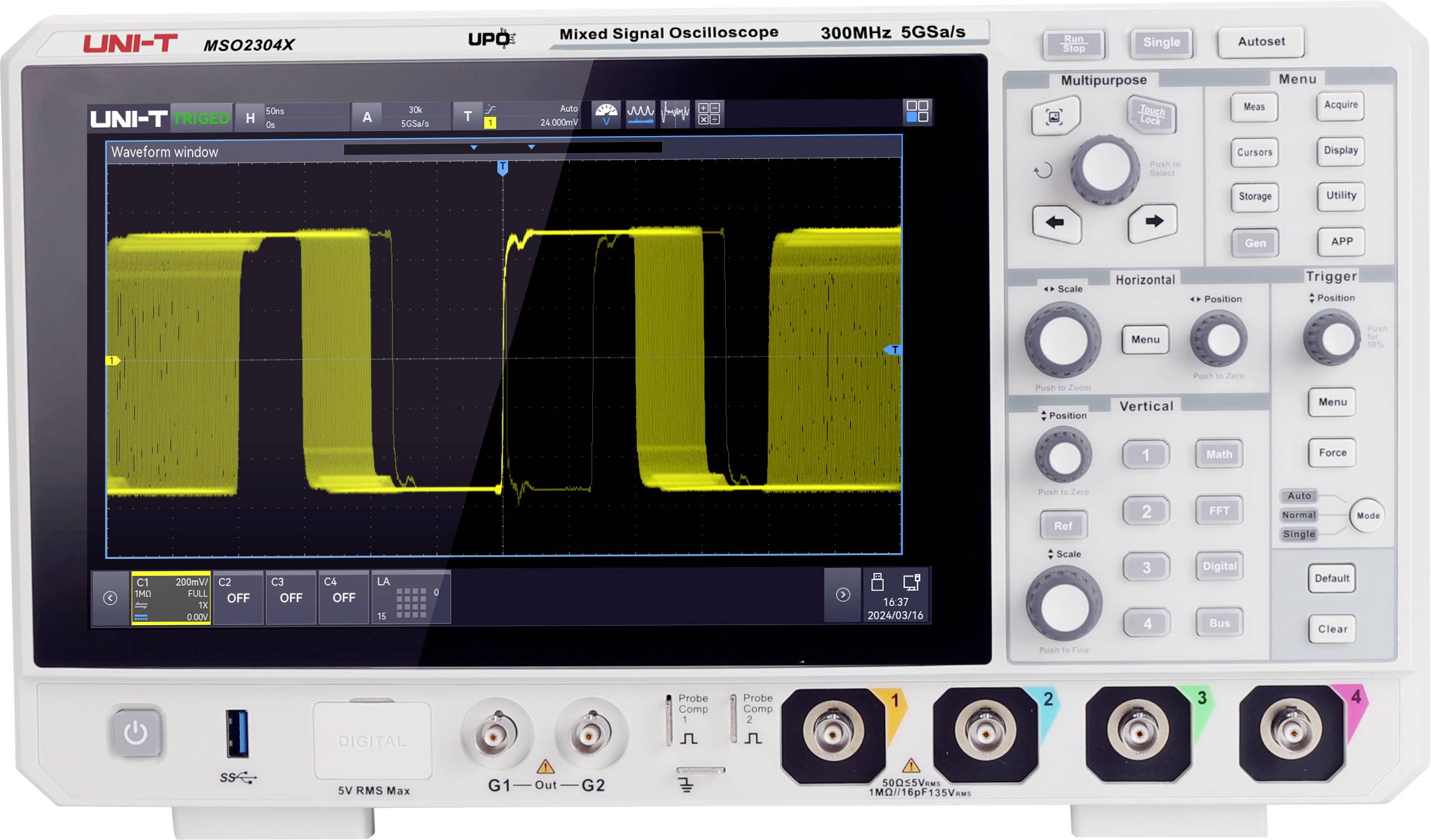

Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
7 kos - zaloga Nemčija
Število
Skupaj (2539,00 € / Kos)
2539,00 €
z DDV
Na voljo samo 7 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analizator, funkcijski generator, funkcije multimetra, digitalni osciloskop (dso) 1 kos
- 350 MHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
350 MHz
- Stopnja vzorčenje na kanal
5 GSa/s
- Velikost zaslona
10.1 palec
- Značilnosti osciloskopa
spektralni analizator
mešani signal (mso)
logični analizator
funkcijski generator
funkcije multimetra
digitalni osciloskop (dso)
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Maks. število digitalnih vhodov
16
- Vmesnik
CAN
SPI™
I²C
UART
- Globina pomnilnika/kanal
500 Mpts
- Vrsta
MSO2304X
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza
Navodila za uporabo in varnost 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza
Navodila za uporabo in varnost 3399982 Uni-T MSO2304X digitalni osciloskop 350 MHz 5 GSa/s 500 Mpts spektralni analizator, mešani signal (mso), logični analiza
Opis
UNI-T MSO2304X je kompakten osciloskop z mešanimi signali s pasovno širino do 300 MHz, frekvenco vzorčenja 5 Gsa/s in globino pomnilnika 100 Mpts, ki združuje zmogljivost in stroškovno učinkovitost. Zahvaljujoč Ultra Phosphor 3.0 dosega hitrost zajemanja valovnih oblik 2.000.000 wfms/s, kar omogoča natančno zaznavanje redkih anomalij. Podpira 9 načinov sprožitve in 9 dekodiranja serijskega vodila, kot tudi zmogljive analitične funkcije, kot so spektralna analiza, analiza moči, histogrami, snemanje valovnih oblik in testiranje uspešnosti/neuspeha.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba

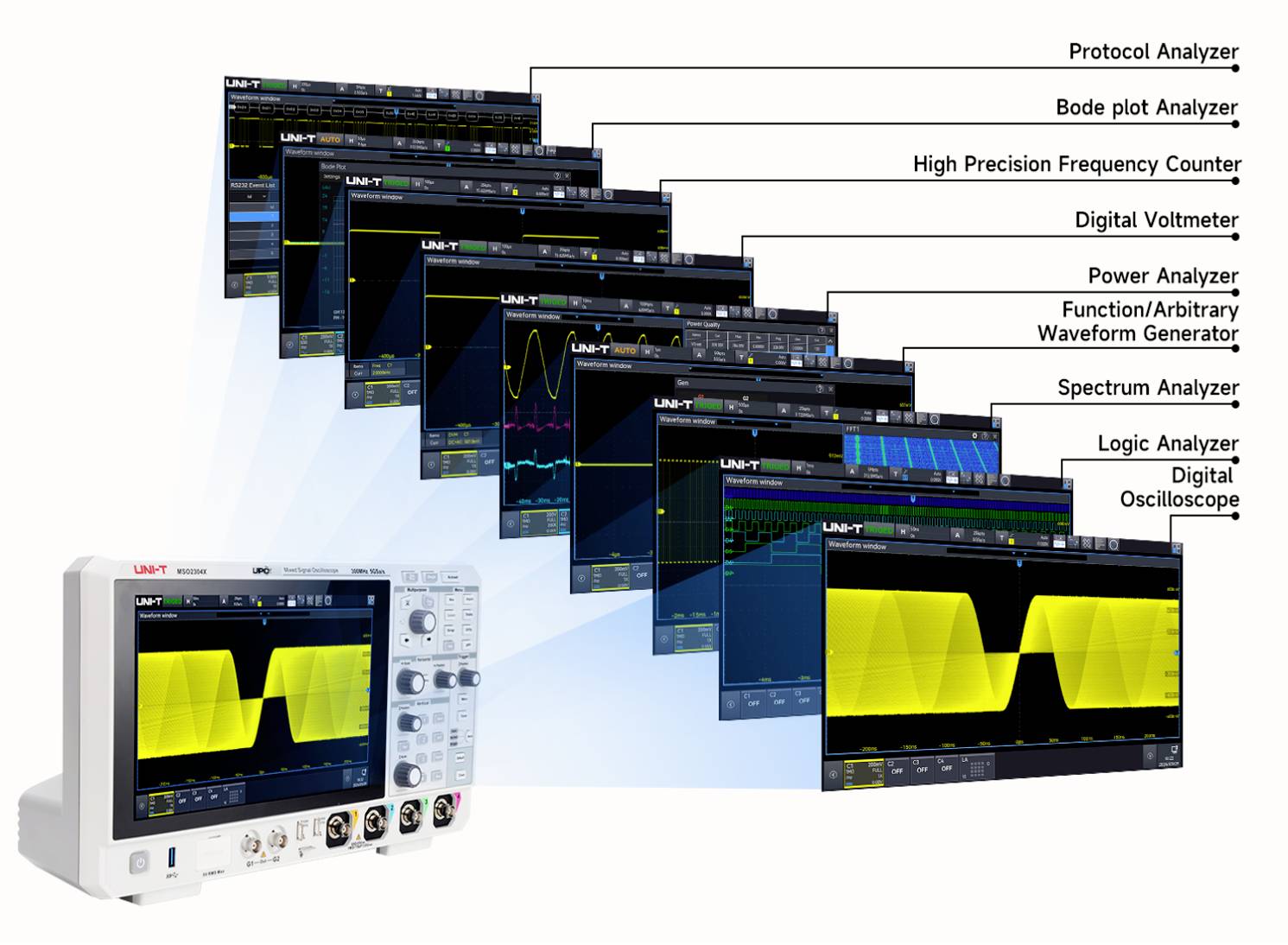

- - 9-v-1 integrirani osciloskop: osciloskop, logični analizator, generator funkcij/poljubnih valovnih oblik, spektralni analizator DH23, analizator protokola, analizator moči, analizator Bodejevega diagrama, visoko natančni merilnik frekvence DG15, digitalni voltmeter
- - Ultra Phosphor 3.0: 8-kanalno vzporedno grafično preslikavanje, obdelava do 20 Gbps, hitrost zajemanja 2.000.000 wfms/s, mrtvi čas do 1 µs
- - 54 vrst meritev: samodejne meritve napetosti, frekvence in faze, napredne statistične funkcije, trendni grafi
- Dekodiranje in proženje protokolov: Podpora za 9 protokolov (UART, I2C, SPI, CAN, I2S), dekodiranje 200M podatkov v realnem času, sočasna analiza štirih vodil
- - Spektralni analizator: 4M-točkovna FFT, slapni diagrami, avtomatske meritve markerjev, sočasni izračun 4-kanalne FFT
- Analiza moči 6+: analiza PSRR, zaznavanje harmonikov, analiza zagonskega toka, 12 dodatnih testov moči za stabilnost sistema in energetsko učinkovitost
Obseg dostave
- - MSO2304X (300 MHz, 5 Gsa/s, 4 kanali) x 1
- - Napajalni kabel x 1
- - USB kabel x 1
- - Pasivne sonde (300 MHz) x4
- - BNC-BNC prehodni kabel × 1
- - BNC kabel s krokodilsko sponko (rdeč in črn) × 1
- - Pasivne sonde × 4
- - Kalibracijski certifikat x 1
- -Večjezična varnostna navodila x 1
- - 1 priročnik za hiter začetek
Namigi
Drugi modeli
- MSO2204X: pasovna širina 200 MHz, 4 analogni kanali, vzorčna frekvenca 5 Gsa/s, pomnilnik 100 Mpts, zajem valovnih oblik 2.000.000 WFMS/s, 16 digitalnih kanalov, z opcijskim 50 MHz dvokanalnim generatorjem.
- MSO2104X: pasovna širina 100 MHz, 4 analogni kanali, vzorčna frekvenca 5 Gsa/s, pomnilnik 100 Mpts, zajem valovnih oblik 2.000.000 WFMS/s, 16 digitalnih kanalov, z opcijskim 50 MHz dvokanalnim generatorjem.
Možnosti programske opreme
- MSO2000X-AWG: Možnost dvojnega generatorja poljubnih valovnih oblik s frekvenco 50 MHz (vključuje Bodejev diagram)
- MSO2000X-PWR: Možnost analize moči
- MSO2000X-BND: Vse možnosti proženja in dekodiranja serijskega vodila (vključno z MSO2000X-AUTO: paket in MSO2000X-AUDIO)
- MSO2000X-AUDIO: Možnost sprožitve in analize zvoka prek serijskega vodila
- MSO2000X-AUTO: Možnost sprožitve in dekodiranja avtomobilskega serijskega vodila (vključno s CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Možnost sprožilca in analize avtomobilskega serijskega vodila (CAN)
- MSO2000X-CANFD: Možnost sprožilca in analize avtomobilskega serijskega vodila (CAN-FD)
- MSO2000X-LIN: Možnost sprožilca in analize avtomobilskega serijskega vodila (LIN)
- MSO2000X-FLEX: Možnost sprožilca in analize avtomobilskega serijskega vodila (FlexRay)
- MSO2000X-SENT: Možnost sprožitve in analize avtomobilskega senzorskega vodila (SENT)
