Uni-T MSO3034HD digitalni osciloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
5 kos - zaloga Nemčija
Število
Skupaj (3235,00 € / Kos)
3235,00 €
z DDV
Na voljo samo 5 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T MSO3034HD digitalni osciloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 kos
- 350 MHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- 9-v-1 funkcionalna integracija: osciloskop, logični analizator, generator (dodatna oprema), spektralni analizator, digitalni voltmeter, frekvenčni števec, analizator protokolov, analizator Bodejevega diagrama (dodatna oprema), analizator moči (dodatna oprema)
- Tehnologija Ultra Phosphor 3.0
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
350 MHz
- Stopnja vzorčenje na kanal
2.5 GSa/s
- Prikaz
10,1-palčni kapacitivni večdotični zaslon
- Izvedba
12 Bit
- Velikost zaslona
10,1 palec
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Vhodna impedanca
1 MΩ
- Vhodni sklop
DC, AC, GND
- Vhodna napetost
400 V
- Oskrba z napetostjo
100 - 240 V/50 - 60 Hz
- Mere
(D x Š x V) 106 x 364 x 209 mm
- Teža
3.83 kg
- Maks. število digitalnih vhodov
16
- Zaslon
1280 x 800 piksel
- Širina
364 mm
- Višina
209 mm
- Dolžina
106 mm
- Vmesnik
USB-host
USB naprava
LAN
HDMI
- Globina pomnilnika/kanal
500 Mpts
- Vrsta
MSO3034HD
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3532334 Uni-T MSO3034HD digitalni osciloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3532334 Uni-T MSO3034HD digitalni osciloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 kos
Navodila za uporabo in varnost 3532334 Uni-T MSO3034HD digitalni osciloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 kos
Navodila za uporabo in varnost 3532334 Uni-T MSO3034HD digitalni osciloskop 350 MHz 2.5 GSa/s 500 Mpts 12 Bit 1 kos
Opis

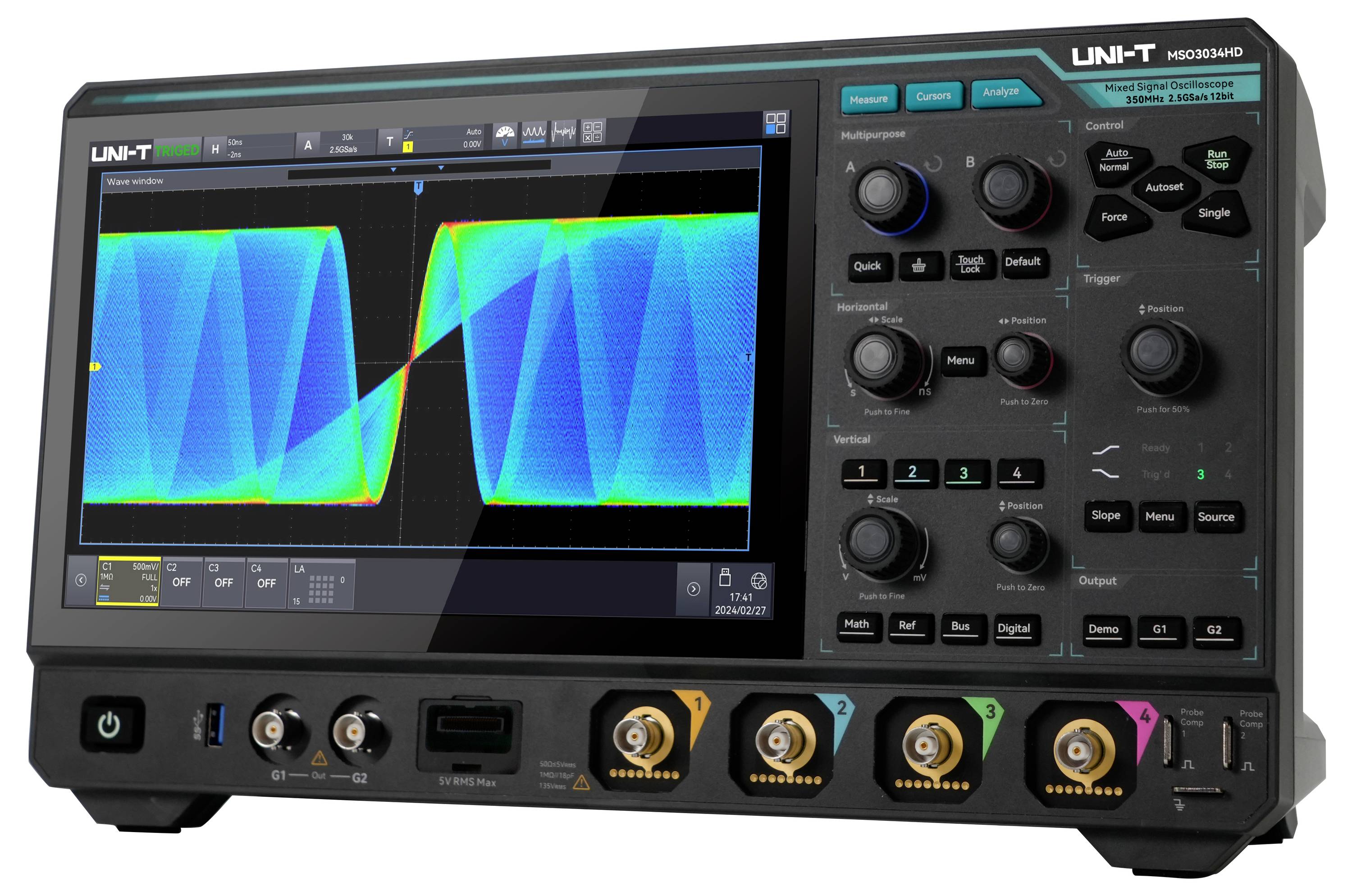

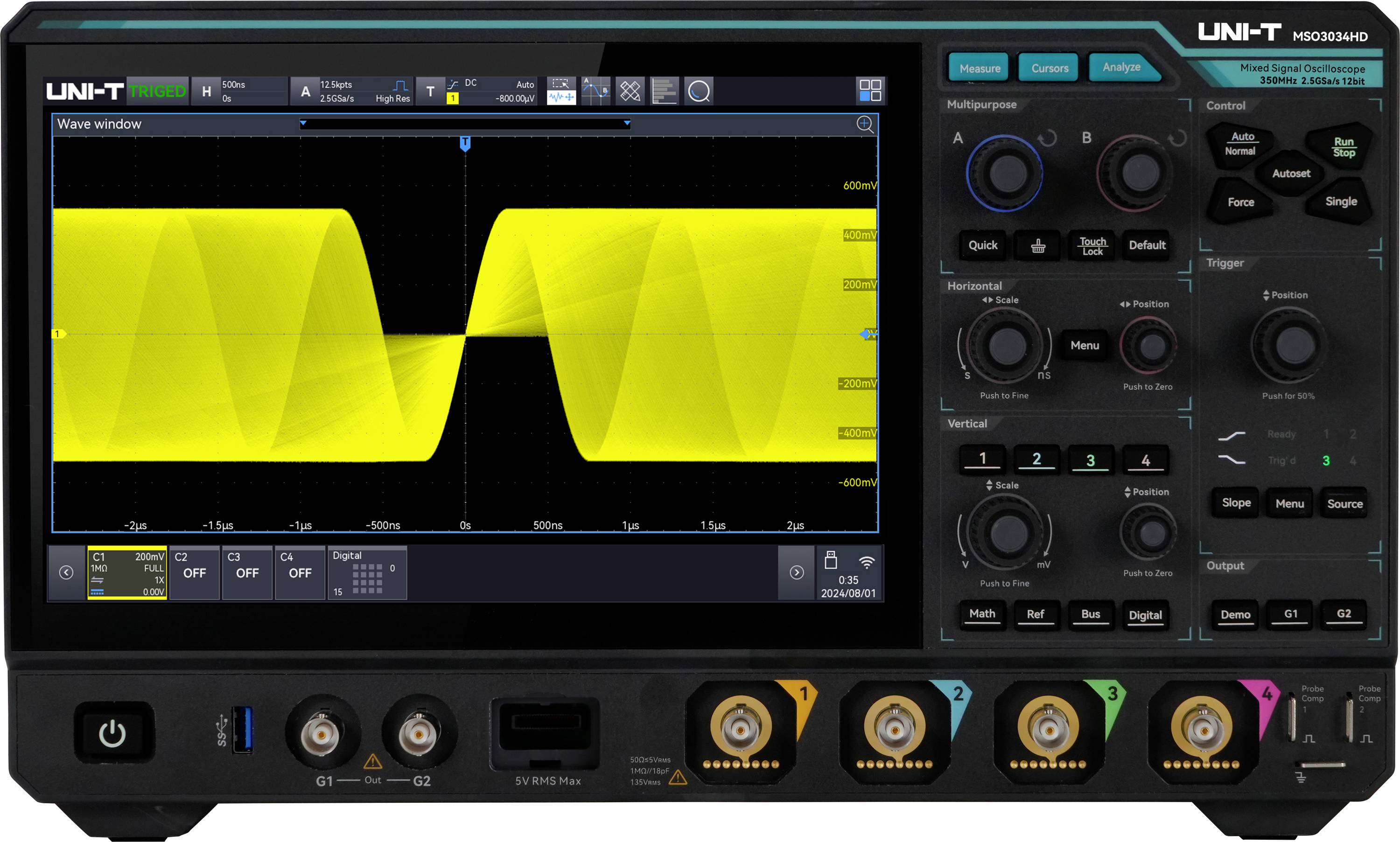

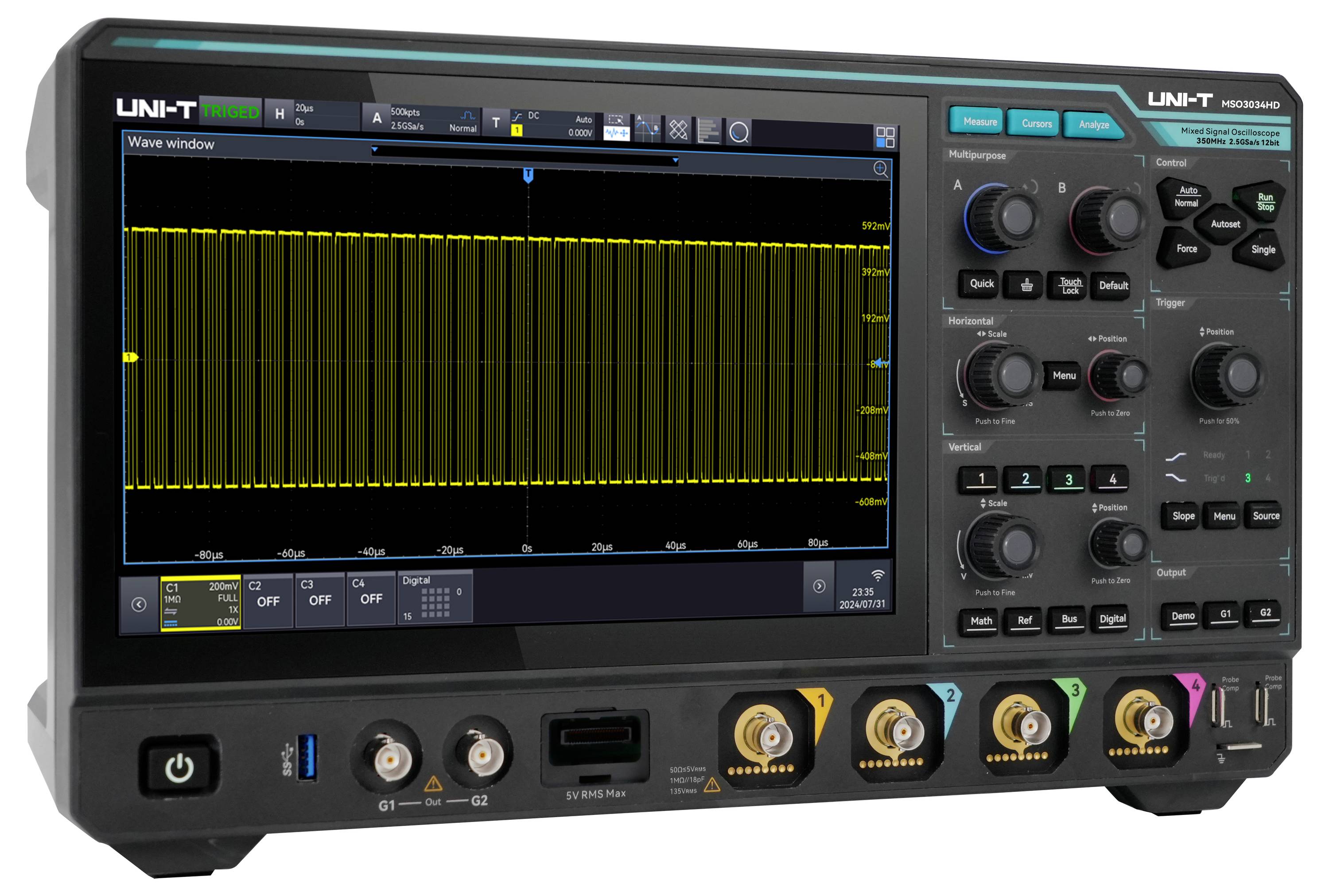

MSO3034HD je visokozmogljiv osciloskop visoke ločljivosti s pasovno širino do 350 MHz, frekvenco vzorčenja 2,5 Gsa/s, 4 analognimi in 16 digitalnimi kanali ter globino pomnilnika do 500 Mpts. Zahvaljujoč ekskluzivni tehnologiji UltraPhosphor 3.0 dosega hitrost zajemanja valovnih oblik do 1.500.000 besednih posnetkov na sekundo/s z 256 nivoji sivine. Ponuja inovativen digitalni sistem proženja z visoko občutljivostjo in nizkim tresljajem, kot tudi številne analitične funkcije, kot so spektralna analiza, analiza moči, ERES, histogram, test maske, snemanje valovnih oblik, analiza protokola in drugo. 10,1-palčni kapacitivni zaslon na dotik z večkretnim upravljanjem v kombinaciji s praktičnimi gumbi za hitro izbiro zagotavlja še posebej intuitivno upravljanje in optimizirano uporabniško izkušnjo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 16-bitna visoka ločljivost: Združuje 12-bitni ADC s 4-bitno tehnologijo ERES za učinkovito 16-bitno ločljivost, natančno prikazovanje finih struktur signala in učinkovito odpravljanje motenj.
- Ultra Phosphor 3.0: Omogoča hitrost zajemanja valovnih oblik do 1.500.000 wfms/s v zaporednem načinu z minimalnim mrtvim časom manj kot 1 μs, kar je idealno za zajemanje sporadičnih anomalij signala.
- Devet funkcij v enem: V eni napravi združuje osciloskop, logični analizator, generator funkcij/poljubnih valovnih oblik, spektralni analizator, analizator protokolov, analizator moči, analizator Bodejevega diagrama, visoko natančen frekvenčni števec in digitalni voltmeter.
- Obsežna analiza protokolov: Podpira 12 pogostih protokolov, vključno z UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 in Manchester, s hitrim dekodiranjem 200M podatkov v manj kot 1 sekundi.
- Funkcije analize delovanja: Ponuja celovite funkcije, kot so analiza PSRR, analiza odziva krmiljenja v zaprti zanki, ocena kakovosti električne energije, analiza tokovnih harmonikov in vklopnega toka za oceno in optimizacijo stabilnosti sistema in energetske učinkovitosti.
- Strojno pospešen test maske: Ustreza standardu 6σ s trajanjem testa manj kot 1 sekundo, kar omogoča učinkovito preverjanje kakovosti signala.
Obseg dostave
- 1x MSO3034HD (4-kanalni, 350 MHz, 12-bitni visokoločljivostni osciloskop)
- 1x napajalni kabel
- 1x podatkovni kabel USB 3.0, 1 m, USB A–B
- 2x Pasivna sonda UT-P06
- 1x BNC-BNC prehodni kabel
- 1x BNC kabel s krokodil sponkami (rdeč/črn)
- 1x sredstvo proti rosenju, 3 g
- 1x potrdilo o kalibraciji
- 1x Varnostna navodila (večjezična)
- 1x Vodnik za hiter začetek (angleščina)
Namigi
Digitalni osciloskop: Standardni
Spektralni analizator: Standardni
Digitalni voltmeter: Standardni
Visoko natančni frekvenčni števec: Standardni
Analizator protokolov: Standardni – RS232/422/485/UART, I²C, SPI
Analizator protokola: Izbirno - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Logični analizator: Izbirno – 16-kanalni (standardna strojna oprema), uporaben z logičnim analizatorjem UT-M15 (izbirno)
Generator funkcij/poljubnih valovnih oblik, vključno z analizo Bodejevega diagrama: Izbirno – MSO3000HD-AWG
Analiza zmogljivosti: Izbirno – MSO3000HD-PWR
Nadgradnja pasovne širine: Izbirno – MSO3000HD-BW3M5T5M
- HDMI® je registrirana blagovna znamka organizacije HDMI Licensing L.L.C..
