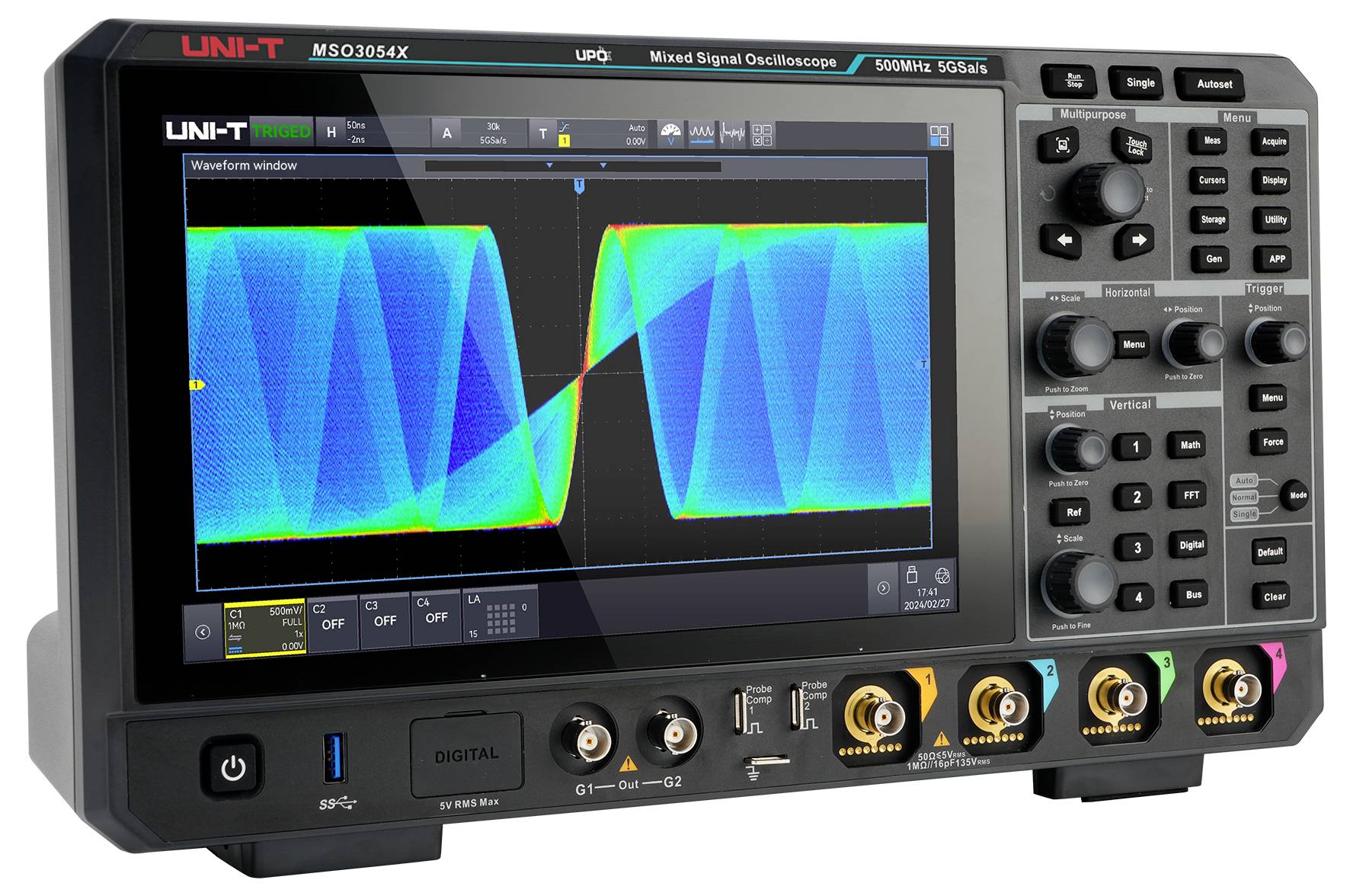

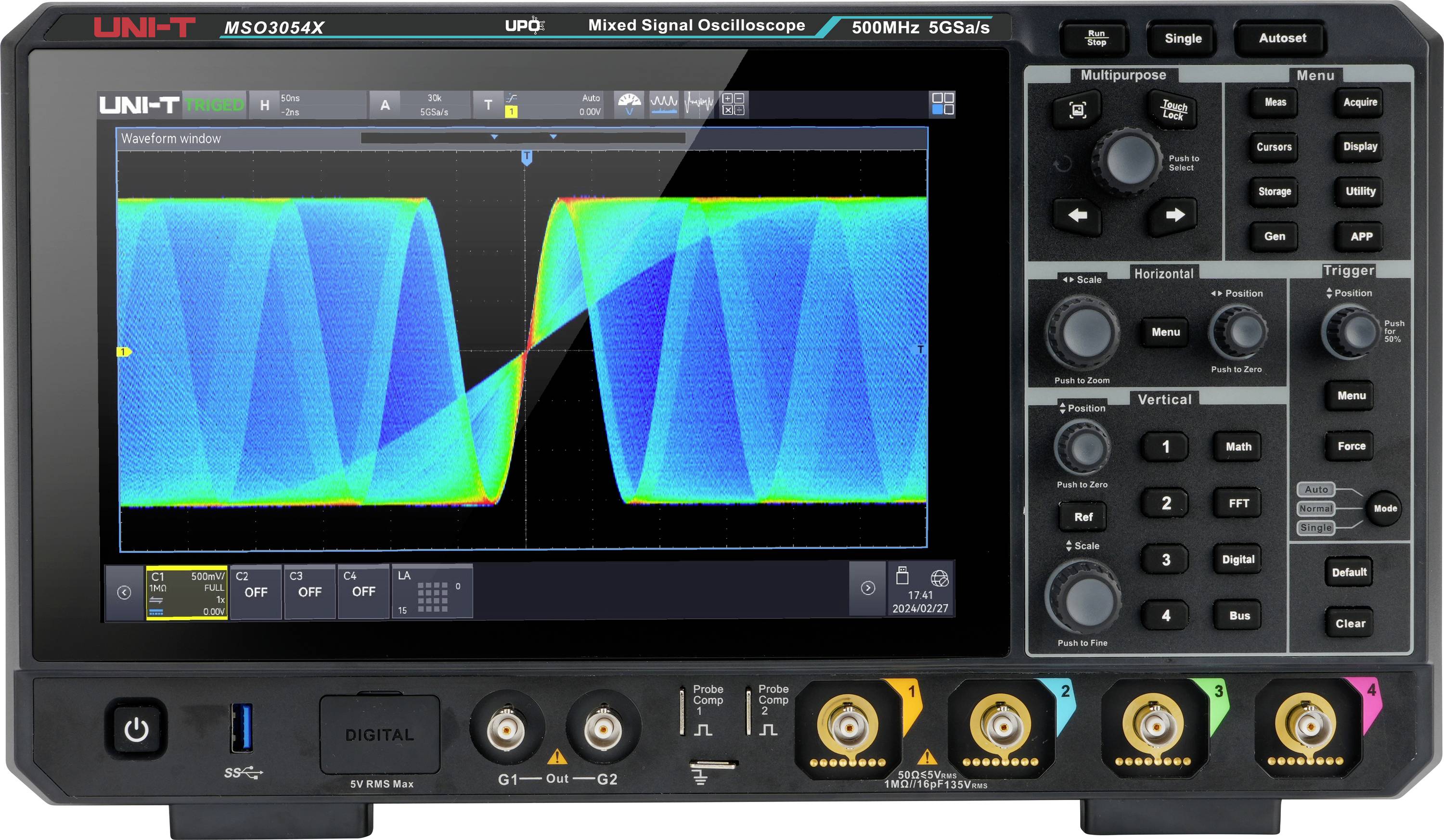

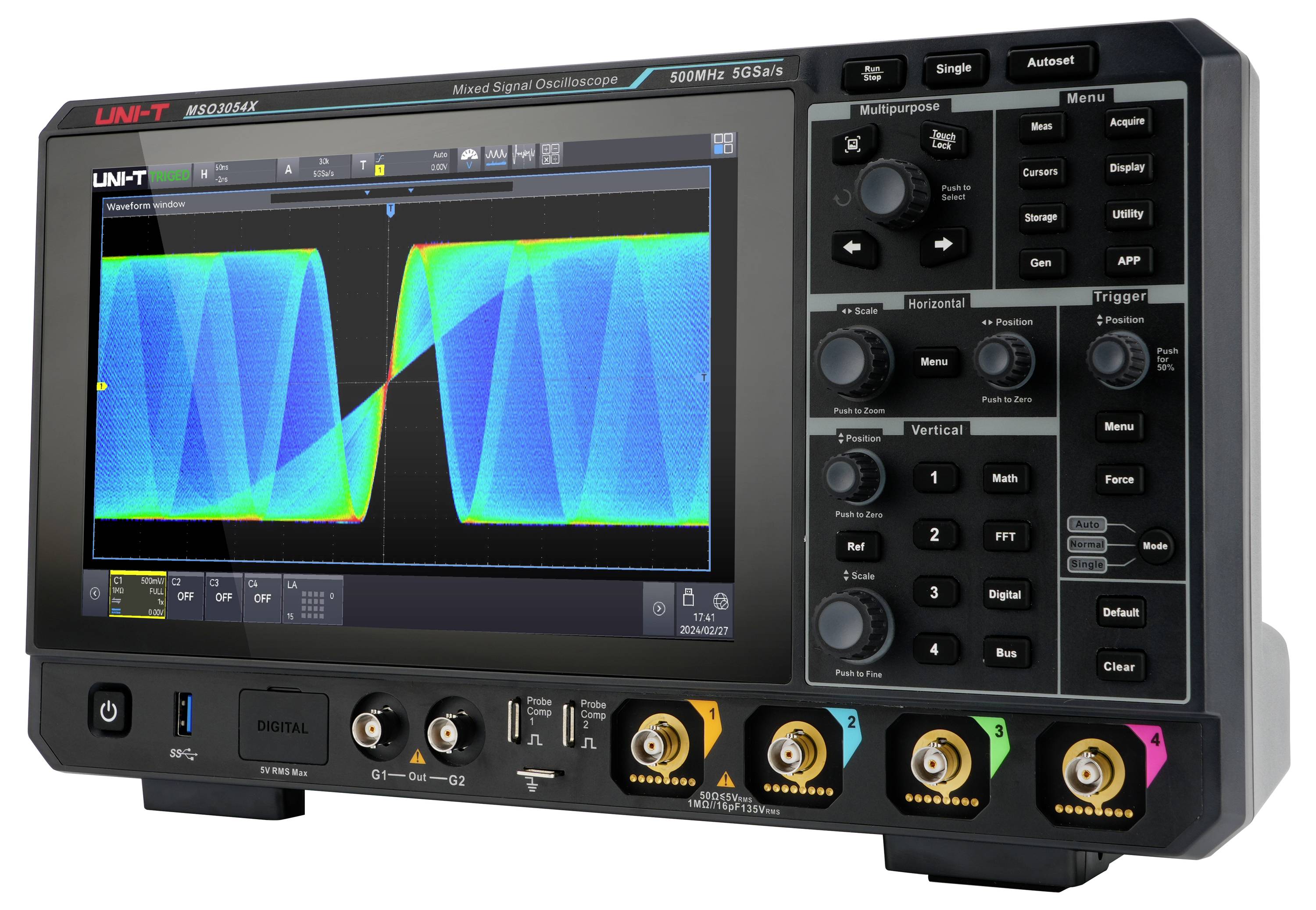

Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcijski generator, spektralni analizator, analiza harmon
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (3725,00 € / Kos)
3725,00 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcijski generator, spektralni analizator, analiza harmonije, mešani signal (mso), logični analizator 1 kos
- 500 MHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
500 MHz
- Stopnja vzorčenje na kanal
5 GSa/s
- Velikost zaslona
10.1 palec
- Značilnosti osciloskopa
funkcijski generator
spektralni analizator
analiza harmonije
mešani signal (mso)
logični analizator
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Maks. število digitalnih vhodov
16
- Vmesnik
serijski
- Globina pomnilnika/kanal
500 Mpts
- Vrsta
MSO3054X
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcijski generator, spektralni analizator, analiza harmon
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcijski generator, spektralni analizator, analiza harmon
Navodila za uporabo in varnost 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcijski generator, spektralni analizator, analiza harmon
Navodila za uporabo in varnost 3399967 Uni-T MSO3054X digitalni osciloskop 500 MHz 5 GSa/s 500 Mpts funkcijski generator, spektralni analizator, analiza harmon
Opis
Mešani osciloskop UNI-T MSO3054X ponuja največjo frekvenco vzorčenja 5 Gsa/s in globino pomnilnika do 500 Mpts. Zahvaljujoč ekskluzivni tehnologiji Ultra Phosphor 3.0 dosega hitrost zajemanja valovnih oblik 2.000.000 wfms/s in podpira 12 naprednih protokolov za proženje in dekodiranje serijskega vodila. Ta osciloskop, opremljen z 10,1-palčnim kapacitivnim zaslonom na dotik z upravljanjem z gestami in integriranim spletnim strežnikom za daljinsko upravljanje, je idealen za uporabo v vgrajenih sistemih, avtomobilski elektroniki in vesoljski industriji.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- - Integracija 9 v 1: Združuje osciloskop, logični analizator, generator valovnih oblik, spektralni analizator in še več za maksimalno vsestranskost.
- - Ultra Phosphor 3.0: 8-kanalna vzporedna analiza, obdelava do 20 Gbps in hitrost zajemanja 2.000.000 wfms/s za natančno zaznavanje anomalij.
- - 54 vrst meritev: meritve napetosti, frekvence in faze z naprednimi statističnimi funkcijami in trendnimi grafi za poglobljeno analizo.
- - Analiza moči 6+: Celovita analiza kakovosti in moči z meritvijo PSRR, harmonskega in zagonskega toka ter 12 testi v letu 2024.
- - Spektralni analizator: Podpira 4M-točkovno FFT, sočasno 4-kanalno FFT, slapni diagram in meritve markerjev za hitro in natančno frekvenčno analizo.
Obseg dostave
- - MSO3054X (500 MHz, 5 GSA/s, 4 kanali) x 1
- - Napajalni kabel x 1
- - USB kabel x 1
- - Pasivne sonde (500 MHz) x4
- - BNC-BNC prehodni kabel × 1
- - BNC kabel s krokodilsko sponko (rdeč in črn) × 1
- - Pasivne sonde × 4
- - Kalibracijski certifikat x 1
- - Večjezična varnostna navodila x 1
- - 1 priročnik za hiter začetek
Namigi
Drugi modeli
- MSO3034X: pasovna širina 350 MHz, 4 analogni kanali, frekvenca vzorčenja 5 Gsa/s, globina pomnilnika do 500 Mpts, hitrost zajemanja valovnih oblik 2.000.000 wfms/s, 16 digitalnih kanalov in opcijski 50 MHz dvokanalni generator.
Možnosti programske opreme
- MSO3000X-AWG: Programska možnost dvojnega generatorja poljubnih valovnih oblik s frekvenco 50 MHz (vključno z Bodejevim diagramom).
- MSO3000X-PWR: Analiza moči programske opreme
- MSO3000X-BND: Vse možnosti programske opreme za proženje in dekodiranje serijskega vodila (vključno z AUTO, Audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: Programska oprema za proženje in analizo zvoka prek serijskega vodila (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Programska oprema za sprožitev in analizo serijskega vodila za vesoljsko industrijo (MIL-STD-1553).
- MSO3000X-ARINC429: Programska oprema za sprožitev in analizo serijskega vodila za vesoljsko industrijo (ARINC 429).
- MSO3000X-AUTO: Programska oprema za proženje in dekodiranje avtomobilskega serijskega vodila (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Sproženje in analiza serijskega vodila (Manchester)
- MSO3000X-CANFD: Programska oprema za sprožitev in analizo avtomobilskega serijskega vodila (CAN-FD)
- MSO3000X-LIN: Programska oprema za sprožitev in analizo avtomobilskega serijskega vodila (LIN)
- MSO3000X-FLEX: Programska oprema za sprožitev in analizo avtomobilskega serijskega vodila (FlexRay)
- MSO3000X-SENT: Programska oprema za sprožitev in analizo avtomobilskega senzorskega vodila (SENT)
