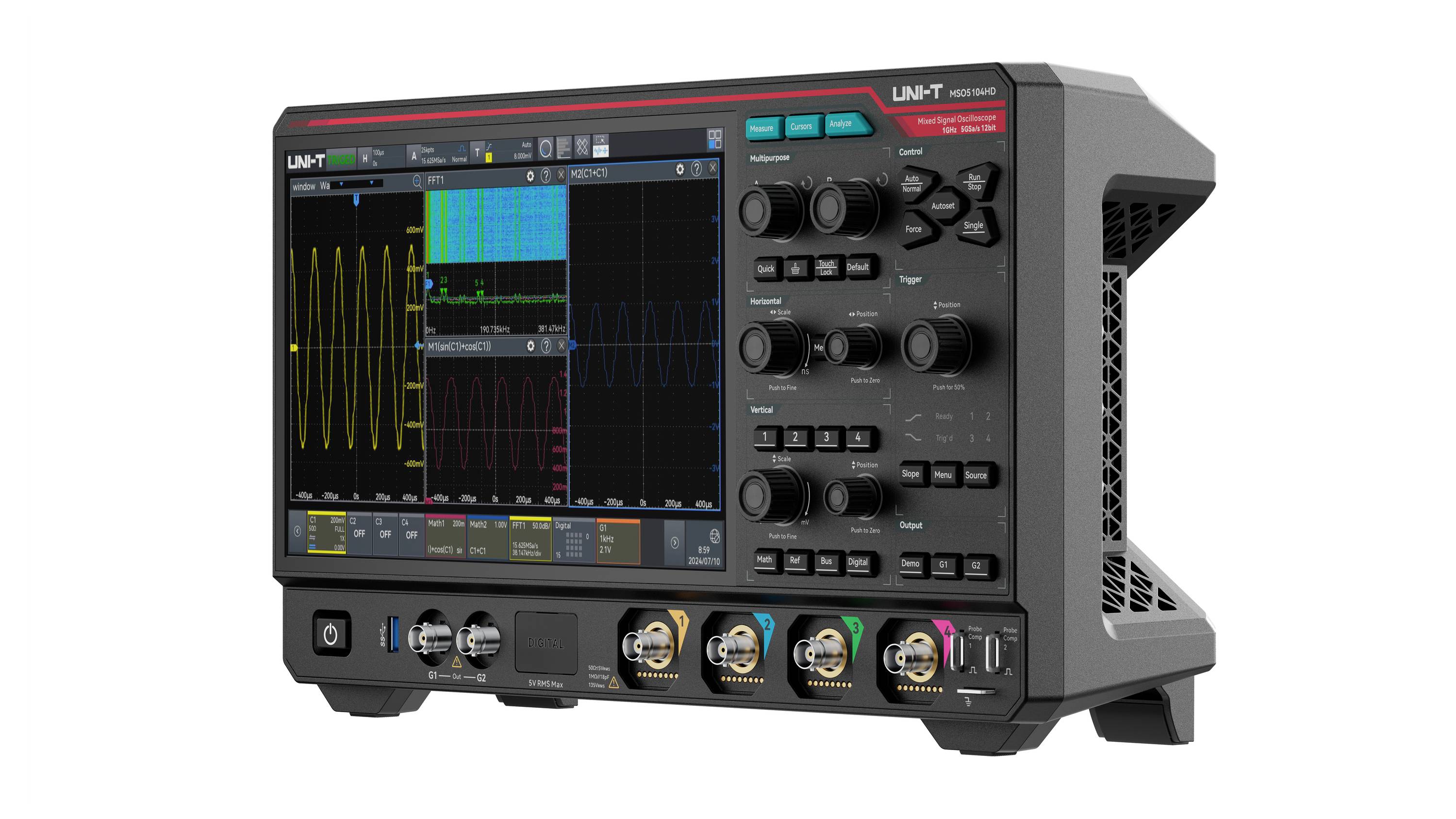

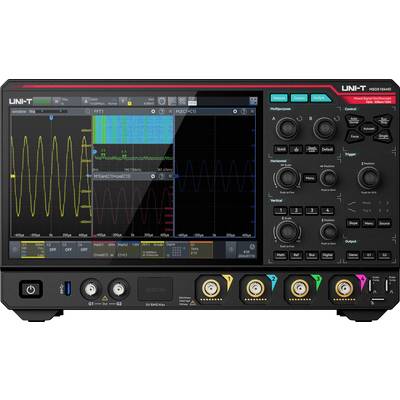

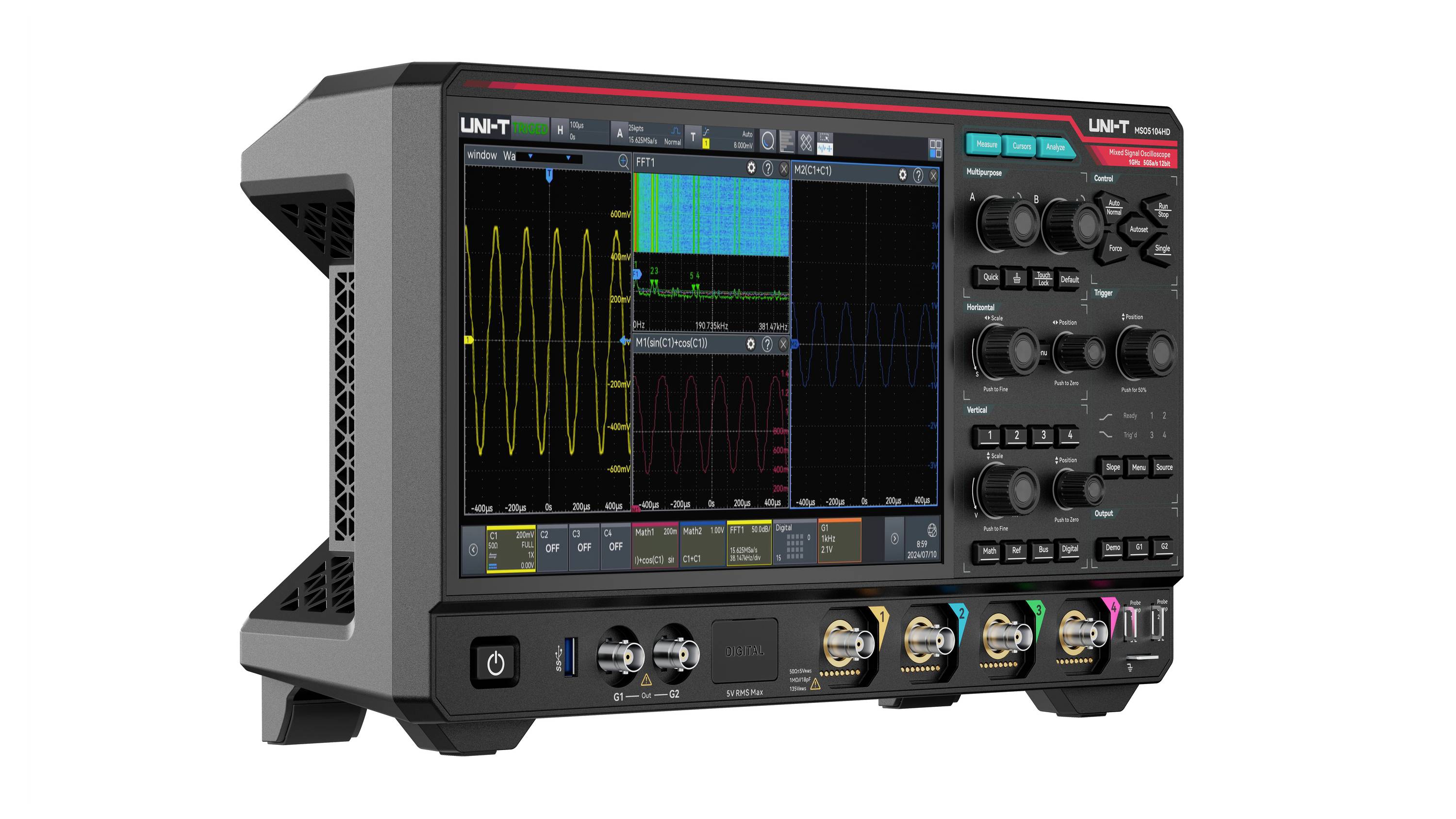

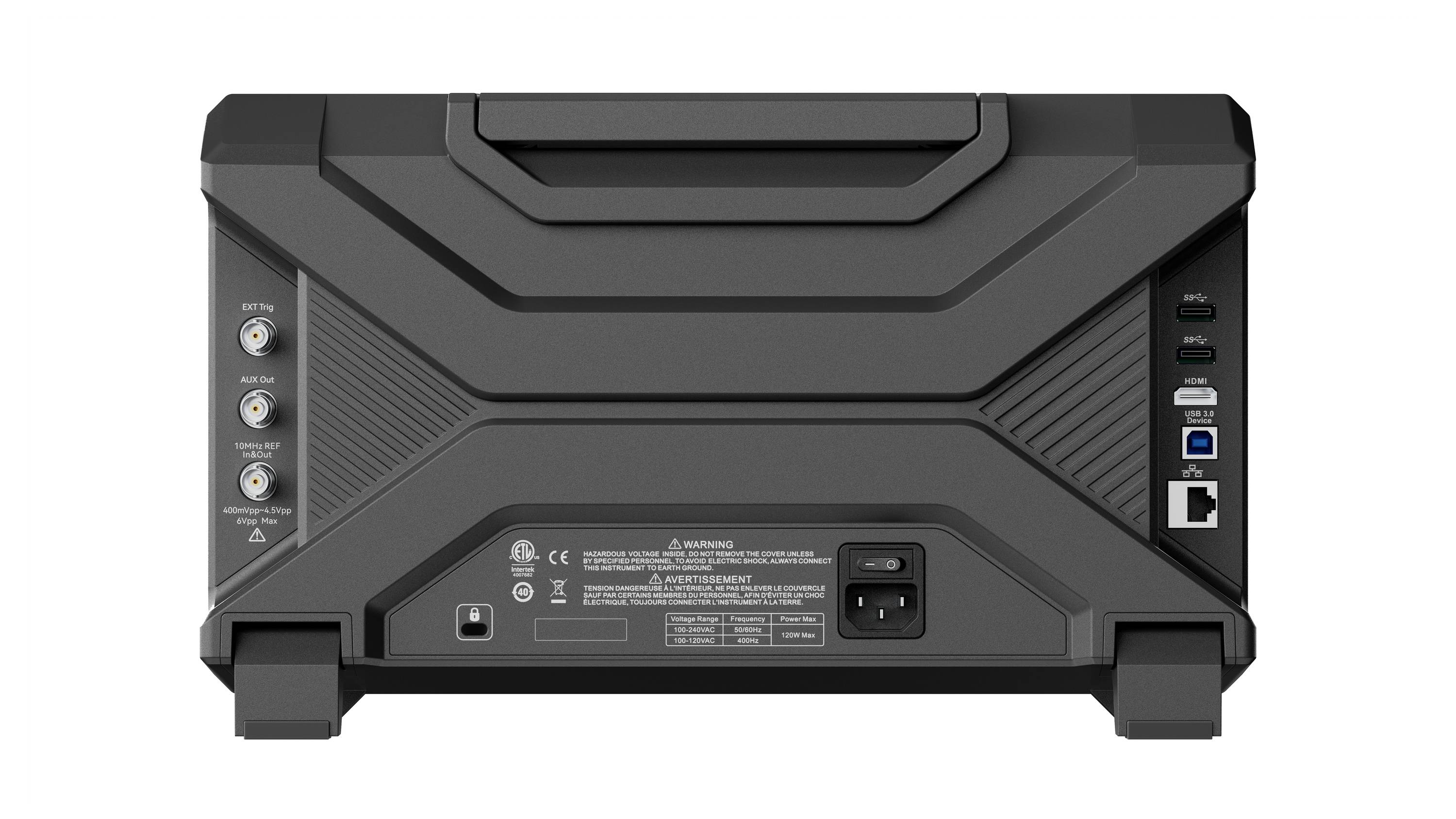

Uni-T MSO5104HD analogni osciloskop, digitalni osciloskop 1 GHz 5 GSa/s 500 Mpts 12 Bit mešani signal (mso), spektralni
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (7335,00 € / Kos)
7335,00 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T MSO5104HD analogni osciloskop, digitalni osciloskop 1 GHz 5 GSa/s 500 Mpts 12 Bit mešani signal (mso), spektralni analizator 1 kos
- 1 GHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Strojni frekvenčni števec: 7 mest
- Vrsta izdelka
analogni osciloskop
- Pasovna širina
1 GHz
- Stopnja vzorčenje na kanal
5 GSa/s
- Izvedba
12 Bit
- Velikost zaslona
10,1 palec
- Značilnosti osciloskopa
mešani signal (mso)
spektralni analizator
- Časovna baza
500 ps/div do 1 ks/div
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT II
- Navpični odklon
500 µV/div do 10 V/div
- Vhodna impedanca
1 MΩ
- Vhodni sklop
DC, AC, GND
- Vhodna napetost
400 V
- Oskrba z napetostjo
100 - 240 V/AC
- Mere
(D x Š x V) 106 x 361 x 209 mm
- Teža
3.97 kg
- Maks. število digitalnih vhodov
16
- Zaslon
1280 x 800 piksel
- Zmogljivost umerjanja
Vgrajena samodejna analogna in digitalna kalibracija
- Širina
361 mm
- Višina
209 mm
- Dolžina
106 mm
- Vmesnik
USB-host
USB naprava
LAN
HDMI
- Globina pomnilnika/kanal
500 Mpts
- Vrsta
MSO5104HD
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3757370 Uni-T MSO5104HD analogni osciloskop, digitalni osciloskop 1 GHz 5 GSa/s 500 Mpts 12 Bit mešani signal (mso), spektralni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3757370 Uni-T MSO5104HD analogni osciloskop, digitalni osciloskop 1 GHz 5 GSa/s 500 Mpts 12 Bit mešani signal (mso), spektralni
Opis
MSO5104HD je zmogljiva serija osciloskopov z visoko ločljivostjo, pasovno širino 1 GHz, frekvenco vzorčenja 5 GSA/s, 4 analognimi in 16 digitalnimi kanali ter globino pomnilnika do 500 Mpts. Zahvaljujoč ekskluzivni tehnologiji UltraPhosphor 3.0 dosega hitrost zajemanja valovnih oblik do 1.500.000 besednih posnetkov na sekundo/s z 256 nivoji sivine. Ponuja inovativen digitalni sistem proženja z visoko občutljivostjo in nizkim tresljajem, kot tudi številne napredne funkcije proženja in analize, kot so spektralna analiza, analiza moči, histogram, snemanje valovnih oblik, ERES, strojno pospešeno testiranje mask, iskanje in navigacija ter proženje in dekodiranje prek serijskega vodila. 10,1-palčni kapacitivni zaslon na dotik z večkretnim upravljanjem v kombinaciji s praktičnimi gumbi za hitro izbiro omogoča še posebej intuitivno upravljanje in optimizirano uporabniško izkušnjo.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- 16-bitna visoka ločljivost: Združuje 12-bitni ADC s 4-bitnim ERES za učinkovito 16-bitno ločljivost, zmanjšuje šum in natančno prikazuje fine podrobnosti signala.
- Ultra Phosphor 3.0: Omogoča prikaz valovnih oblik v realnem času in izboljšano vizualizacijo signala.
- 9-v-1 funkcionalnost: Združuje digitalni osciloskop, logični analizator DP11, generator poljubnih valovnih oblik, spektralni analizator, analizator protokolov, digitalni voltmeter, frekvenčni števec, analizator Bodejevega diagrama in analizator moči v eni napravi.
- Analiza časa vodila: Podpira analizo časa za protokole I²C, SPI in CAN.
- 56 samodejnih merilnih funkcij: s histogramom in trendnimi diagrami za hitro in jasno analizo signalov.
- Strojno snemanje valovnih oblik: Snemanje in predvajanje v realnem času z do 400.000 sličicami.
- Razširjena FFT: Z do 4 Mpts za podrobno analizo v frekvenčni domeni.
- Večokenski prikaz: Hkratni prikaz valovne oblike, FFT in analize protokola na enem zaslonu.
- Sprožilec območja: Ciljno zazna anomalije signala in izolira ustrezna območja signala.

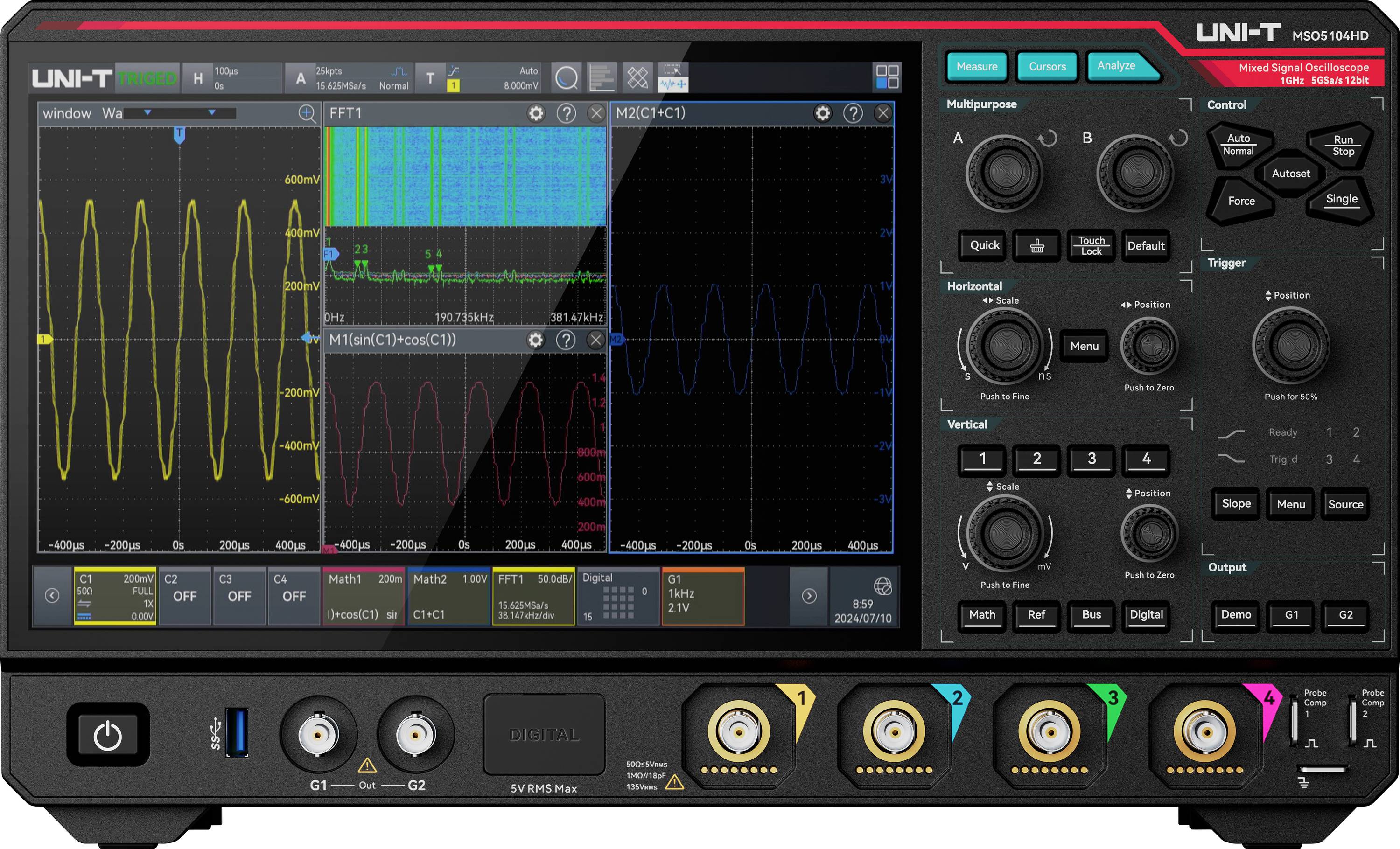

- 10,1-palčni zaslon na dotik: Kapacitivni HD zaslon na dotik z ločljivostjo 1280 × 800 za intuitivno upravljanje.
- Podpora za SCPI: Idealno za daljinsko upravljanje in avtomatizirana zaporedja testov.
- Integriran spletni strežnik: Omogoča oddaljeno spremljanje in upravljanje prek računalnika ali mobilne naprave.
Obseg dostave
- MSO5104HD x 1
- Napajalni kabel x 1
- Kabel USB 3.0 x 1
- Pasivne sonde (500 MHz) x4
- Prehodni kabel BNC-BNC × 1
- BNC kabel s krokodilsko sponko (rdeč in črn) × 1
Namigi
Drugi modeli
- MSO5054HD: pasovna širina 500 MHz, 4 analogni kanali, 16 digitalnih kanalov, frekvenca vzorčenja 5 Gsa/s, globina pomnilnika 500 Mpts, hitrost zajemanja valovnih oblik 800.000 wfms/s (zaporedni način: do 1.500.000 wfms/s)
- MSO5034HD: pasovna širina 350 MHz, 4 analogni kanali, 16 digitalnih kanalov, frekvenca vzorčenja 5 Gsa/s, globina pomnilnika 500 Mpts, hitrost zajemanja valovnih oblik 800.000 wfms/s (zaporedni način: do 1.500.000 wfms/s)
Možnosti programske opreme
-MSO5000HD-BND: Vse možnosti proženja in dekodiranja za serijska vodila (vključno z EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL in časovnim usklajevanjem).
-MSO5000HD-AUTO: Možnost sprožitve in dekodiranja avtomobilskega serijskega vodila (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2-kanalni generator poljubnih valovnih oblik s 50 MHz (vključno z BODE).
-MSO5000HD-CANFD: Možnost sprožilca in analize avtomobilskega serijskega vodila (CAN-FD).
-MSO5000HD-FLEX: Možnost sprožitve in analize avtomobilskega serijskega vodila (FlexRay).
-MSO5000HD-SENT: Možnost sprožitve in analize avtomobilskega serijskega vodila (SENT).
-MSO5000HD-CANXL: Možnost sprožitve in analize avtomobilskega serijskega vodila (CAN-XL).
-MSO5000HD-I3C: Vgrajena možnost sprožilca/dekodiranja (I3C).
-MSO5000HD-1WIRE: Možnost sprožitve in analize avtomobilskega serijskega vodila (1-WIRE).
-MSO5000HD-MANCH: Možnost sprožitve in analize serijskega vodila (Manchester).
-MSO5000HD-AUDIO: Možnost sprožitve in analize zvoka prek serijskega vodila (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Možnost sprožilca in analize za vesoljsko serijsko vodilo (MIL-STD-1553).
-MSO5000HD-ARINC429: Možnost sprožilca in analize serijskega vodila za vesoljsko industrijo (ARINC429).
-MSO5000HD-PWR: Možnost analize moči.
-MSO5000HD-TIMING: Analiza časa (vključno z I²C, SPI, I²S in CAN).
