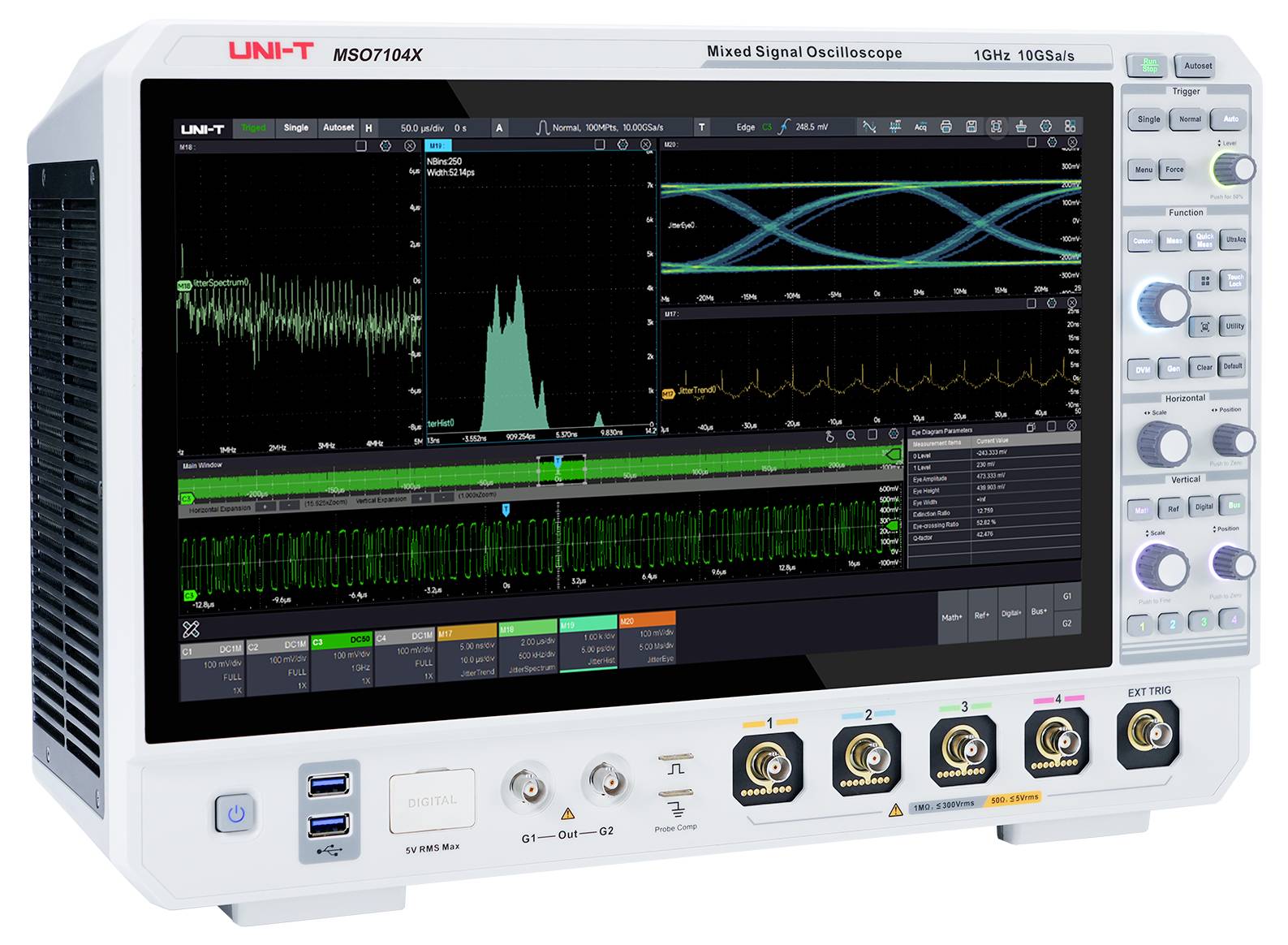

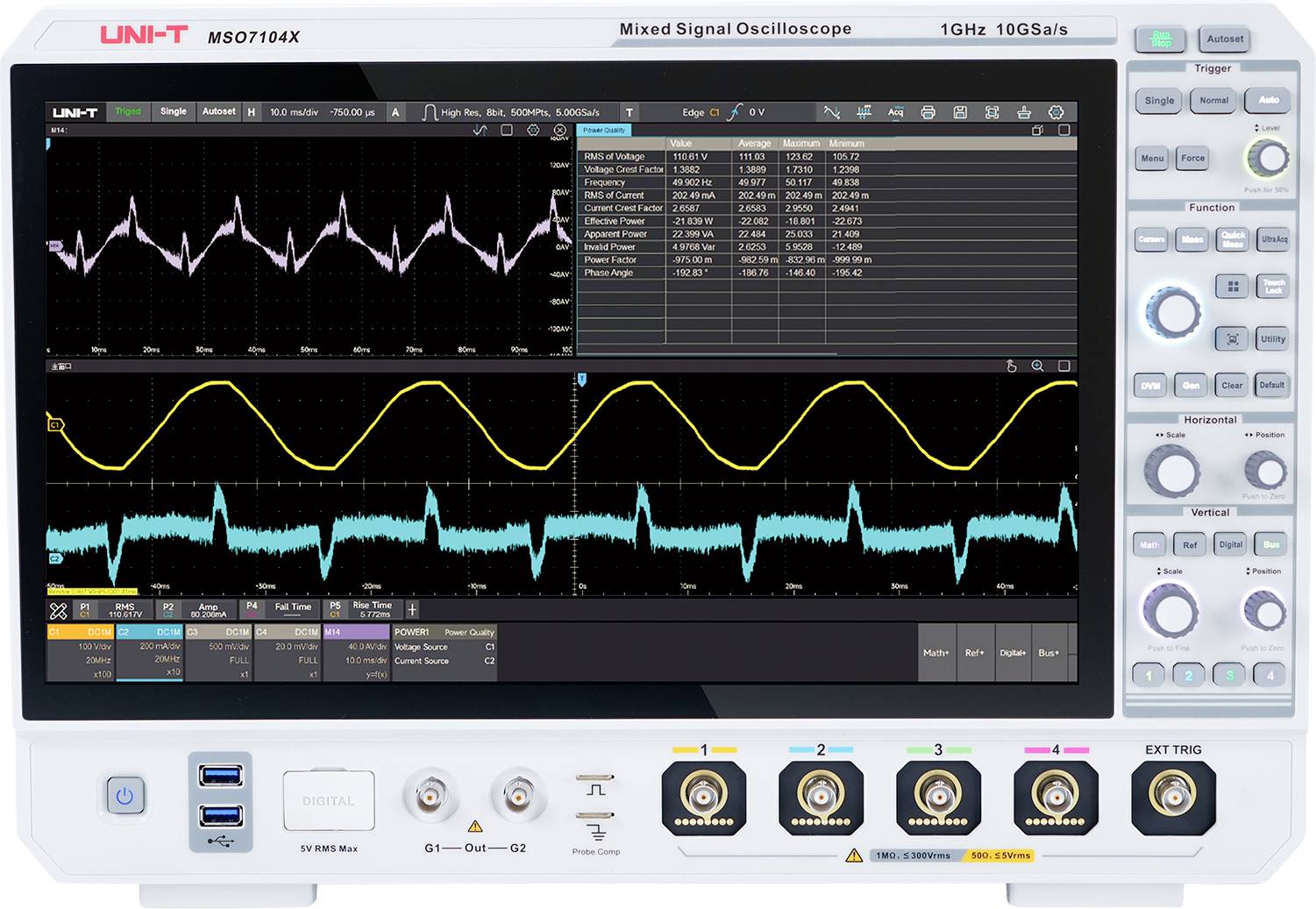

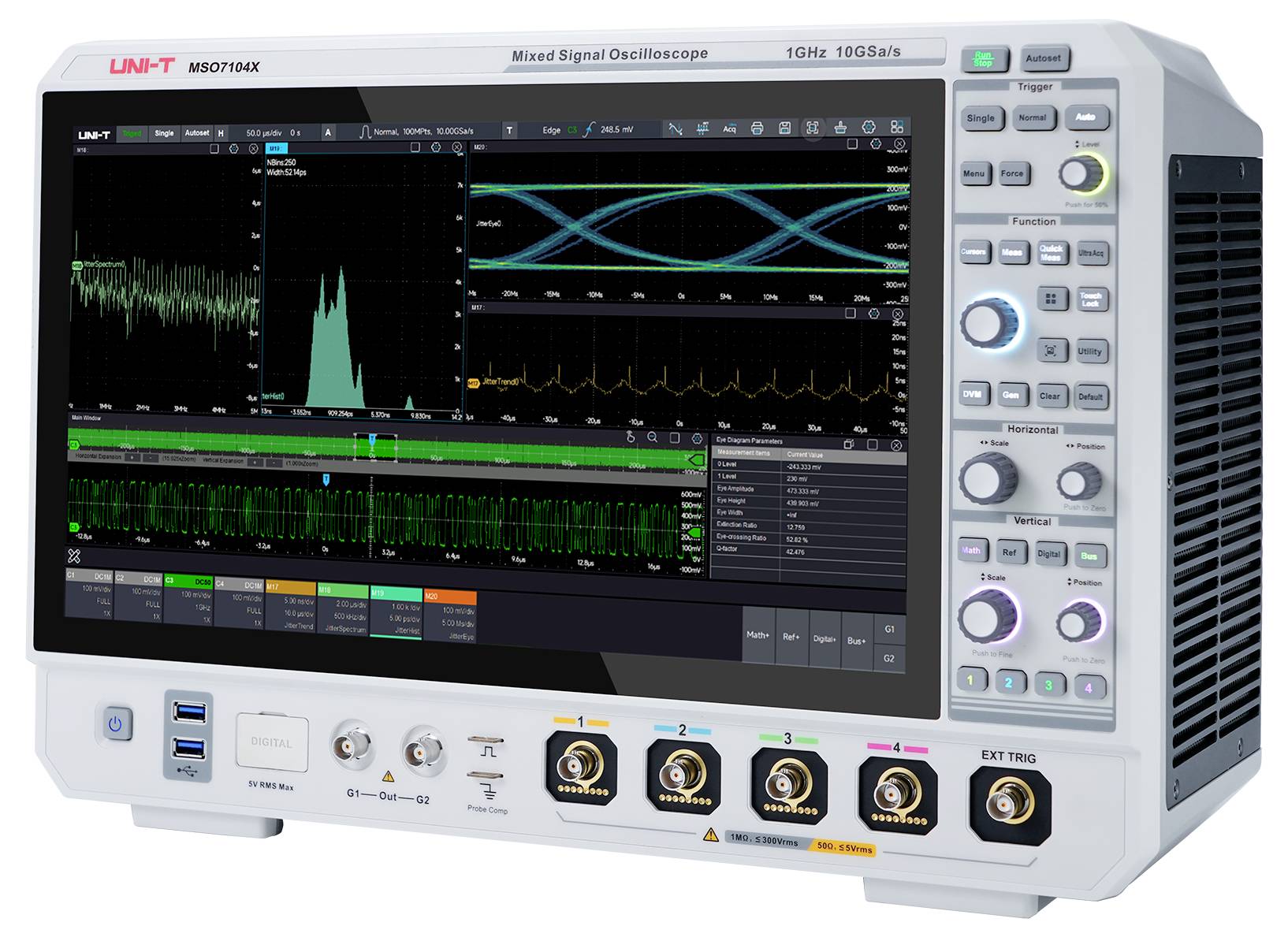

Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (14.745,00 € / Kos)
14.745,00 €
plus 30,00 €
Na voljo samo 3 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 kos
- 1 GHz
- Število analognih vhodov maks. 4
Tehnične specifikacije
- Tehnologija UltraAcq® (hitrost zajema v realnem času do 600.000 besednih posnetkov v minuti/s)
- Zaporedni način (hitrost zajema do 2.000.000 besednih posnetkov/s)
- Obsežne napredne analitične funkcije (moč, tresenje, protokol, test maske/limitov).
- Vrsta izdelka
digitalni osciloskop
- Pasovna širina
1 GHz
- Stopnja vzorčenje na kanal
10 GSa/s
- Prikaz
15,6-palčni FHD kapacitivni zaslon na dotik, ločljivost 1920 x 1080
- Izvedba
8 Bit
- Velikost zaslona
15,6 palec
- Časovna baza
100 KM/div - 1000 s/div
- Število analognih vhodov maks.
4
delovni standardi (lastni)
- Merilna kategorija
CAT I
- Vhodna impedanca
1 MΩ
- Vhodni sklop
DC, AC, GND
- Vhodna napetost
300 V
- Oskrba z napetostjo
100 - 240 V/50 - 60 Hz
- Mere
(D x Š x V) 200 x 445 x 302 mm
- Teža
10.5 kg
- Maks. število digitalnih vhodov
16
- Zaslon
1920 x 1080 piksel
- Širina
445 mm
- Višina
302 mm
- Dolžina
200 mm

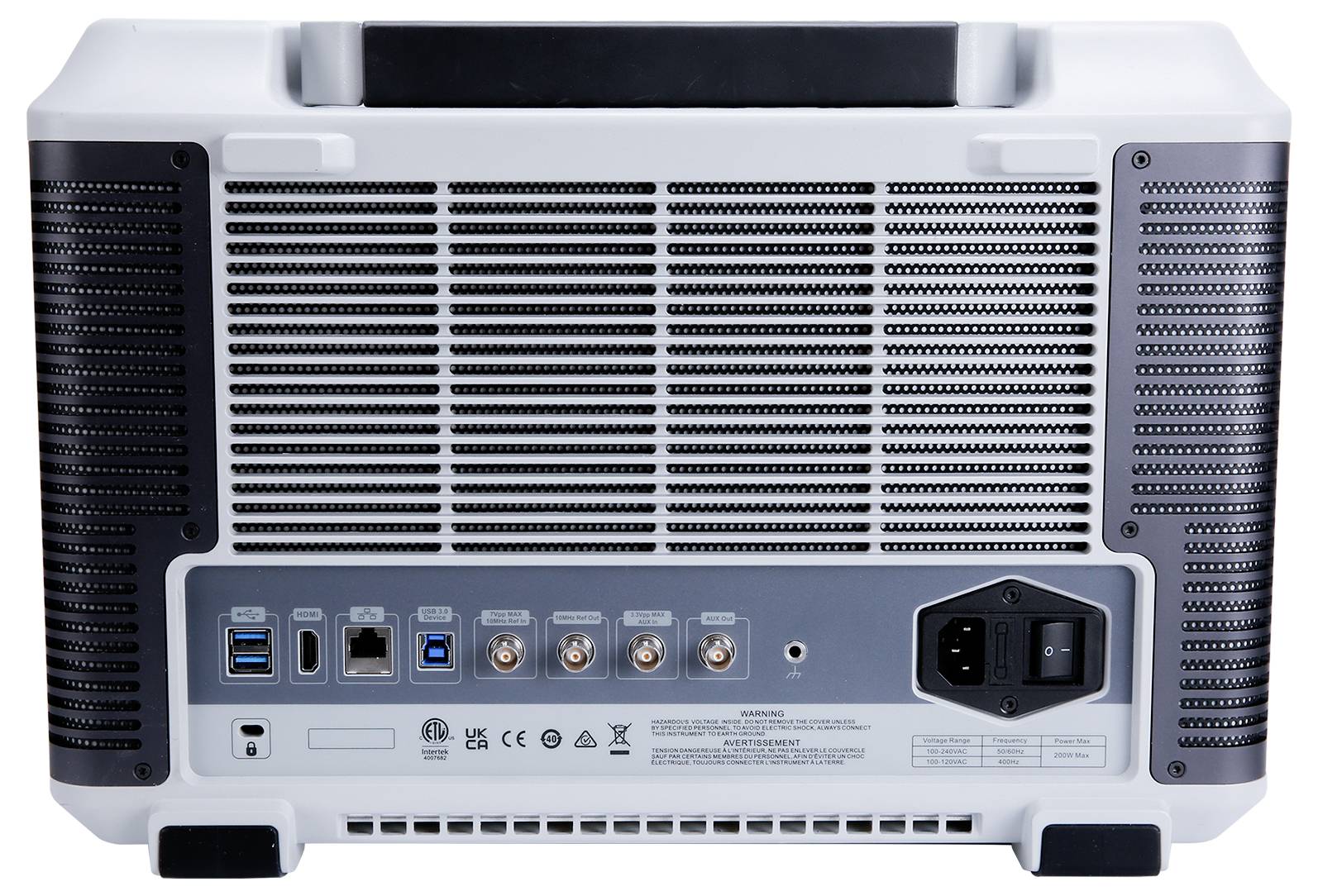

- Vmesnik
USB naprava
USB-host
HDMI
LAN
- Globina pomnilnika/kanal
1 Gpts
- Vrsta
MSO7104X
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3532321 Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3532321 Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 kos
Navodila za uporabo in varnost 3532321 Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 kos
Navodila za uporabo in varnost 3532321 Uni-T MSO7104X digitalni osciloskop 1 GHz 10 GSa/s 1 Gpts 8 Bit 1 kos
Opis
MSO7104X je najnovejši osciloskop mešanih signalov podjetja UNI-T. S pasovno širino do 1 GHz in frekvenco vzorčenja 10 Gsa/s ponuja izjemne prednosti pri analizi visokofrekvenčnih signalov. Zahvaljujoč edinstveni tehnologiji UltraAcq® dosega hitrost zajemanja valovnih oblik do 800.000 wfms/s – v zaporednem načinu celo do 2.000.000 wfms/s. V kombinaciji z izjemno globokim shranjevanjem 1 Gpts se znatno izboljša sposobnost zaznavanja redkih anomalij signalov in podrobne analize valovnih oblik.
MSO7000X podpira številna dekodiranja sprožilcev in protokolov ter ponuja napredne analitične funkcije, kot so zaporedni način, histogram, analiza moči, analiza tresenja, očesni diagram in merjenje predloge. Na voljo je skupno 58 parametrov samodejnih meritev, ki ustrezajo raznolikim zahtevam inženirjev.
Naprava, opremljena z 64-bitnim operacijskim sistemom Windows 10, zagotavlja stabilno in razširljivo sistemsko platformo. 15,6-palčni kapacitivni zaslon na dotik visoke ločljivosti podpira prikaz z več okni in deljenim zaslonom ter upravljanje z več dotiki. Zaradi tega je osciloskop idealen za uporabo v komunikacijah, vesoljski industriji, izobraževanju in mnogih drugih področjih.
Besedilo je strojno prevedeno.
MSO7000X podpira številna dekodiranja sprožilcev in protokolov ter ponuja napredne analitične funkcije, kot so zaporedni način, histogram, analiza moči, analiza tresenja, očesni diagram in merjenje predloge. Na voljo je skupno 58 parametrov samodejnih meritev, ki ustrezajo raznolikim zahtevam inženirjev.
Naprava, opremljena z 64-bitnim operacijskim sistemom Windows 10, zagotavlja stabilno in razširljivo sistemsko platformo. 15,6-palčni kapacitivni zaslon na dotik visoke ločljivosti podpira prikaz z več okni in deljenim zaslonom ter upravljanje z več dotiki. Zaradi tega je osciloskop idealen za uporabo v komunikacijah, vesoljski industriji, izobraževanju in mnogih drugih področjih.
Besedilo je strojno prevedeno.
Izvedba
- Tehnologija UltraAcq® s hitrostjo zajemanja valovnih oblik do 2.000.000 wfms/s
- Prilagodljiva postavitev z več okni (prosto kombinirana, prilagodljiva, celoten zaslon/razdeljena, plavajoča/zasidrana)
- Ultra Phosphor® 3.0 za jasen prikaz hlapnih signalov
- Integriran 64-bitni operacijski sistem Windows 10
- Vdelava v MATLAB z neposrednim prikazom rezultatov v osciloskopu
- Celovita analiza delovanja (kakovost električne energije, harmoniki, preklopne izgube, SOA, valovanje, krmilna zanka)
- Analiza tresenja in očesni diagram (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Analiza serijskih protokolov za do 11 protokolov
- Integriran spletni strežnik (SCPI, daljinsko upravljanje, izvoz podatkov, mobilni spletni vmesnik, spletni priročnik)
Obseg dostave
- 1x MSO7104X (4-kanalni, 1 GHz digitalni osciloskop)
- 1x napajalni kabel
- 1x podatkovni kabel USB 3.0, 1 m, USB A–B
- 2x Pasivna sonda UT-P07
- 2x BNC-BNC prehodna kabla
- 1x Sprednji pokrov (zaščitni pokrov za sprednjo ploščo)
- 1x sredstvo proti rosenju, 3 g
- 1x potrdilo o kalibraciji
- 1x Varnostna navodila (večjezična)
- 1x Vodnik za hiter začetek
Namigi
Spektralni analizator: Standardni
Digitalni voltmeter: Standardni
Frekvenčni števec: Standardni
Generator funkcij/poljubnih signalov: izbirno – MSO7000X-AWG
Logični analizator: Izbirno – MSO7000X-LA
Analizator protokolov (standard): RS232/422/485/UART, I2C, SPI, CAN, LIN
Analizator protokolov (izbirno): MSO7000X-CANFD, MSO7000X-FLEX, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Analiza tresenja in očesni diagram: Izbirno – MSO7000X-JITTER
Analiza delovanja: Izbirno – MSO7000X-PWR
Maska in prag testa: Standardno
Nadgradni paket: Izbirno – MSO7000X-BND
Nadgradnja pasovne širine: Izbirno – MSO7000X-BW-10T20
- HDMI® je registrirana blagovna znamka organizacije HDMI Licensing L.L.C..
