Name: Uni-T UTG1022X omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni
Brand: Uni-T
SKU: 3757395
Availability: BackOrder

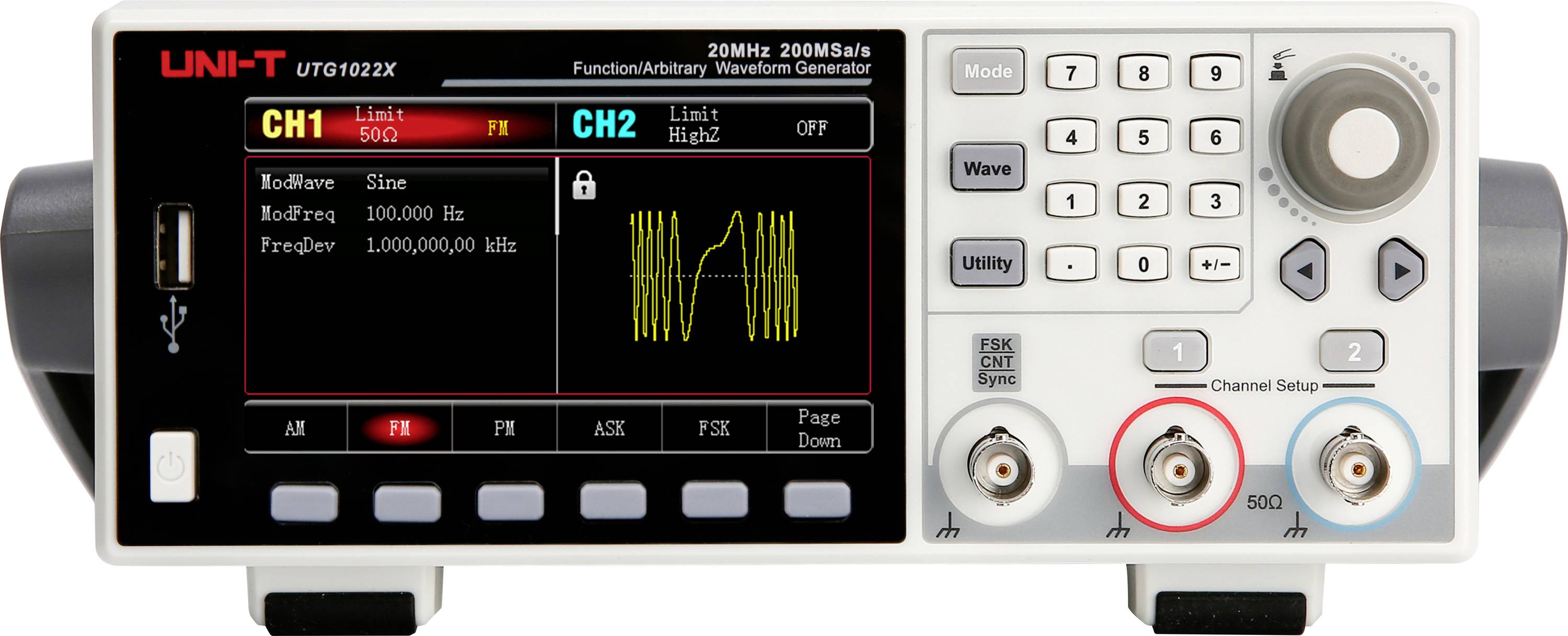

Sprednja plošča generatorja funkcij/poljubnih valovnih oblik UNI-T, ki prikazuje nastavitve CH1 in CH2, prikaz valovnih oblik, tipkovnico, gumb in izhodne priključke, s poudarjenim izhodom CH1 v rdečem krogu.

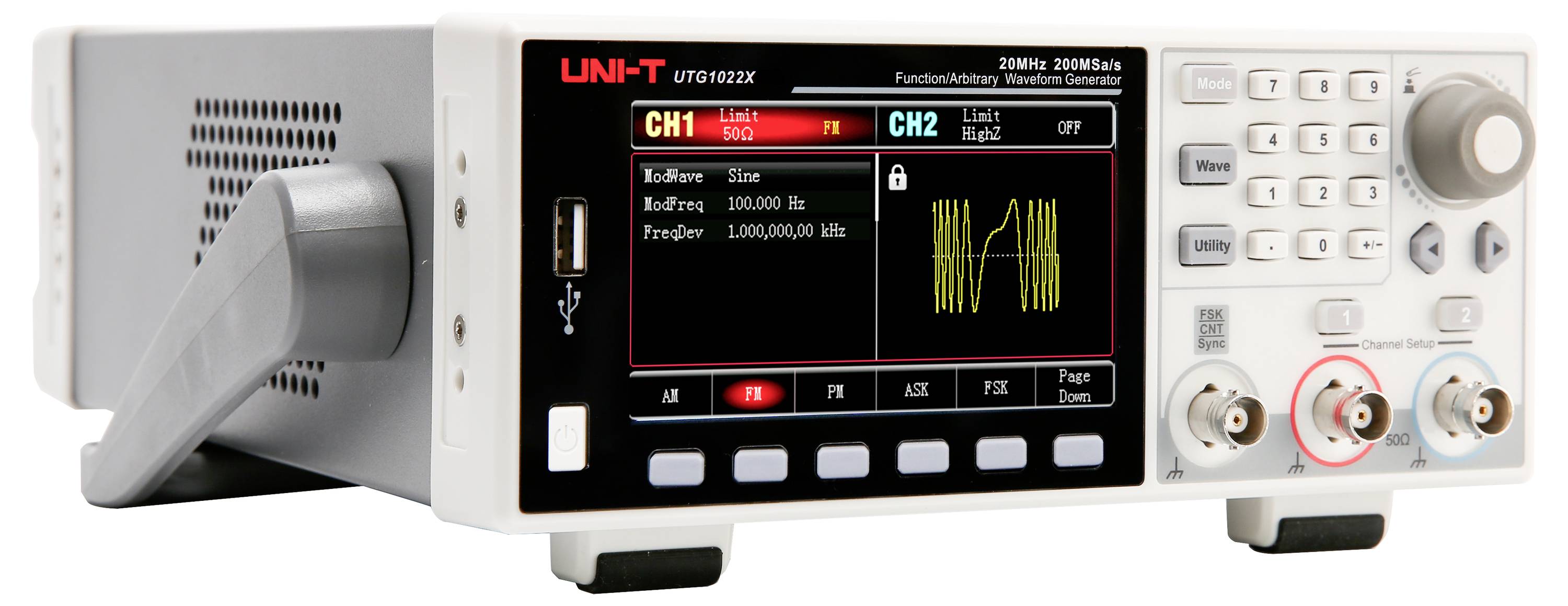

Uni-T UTG1022X omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni-1

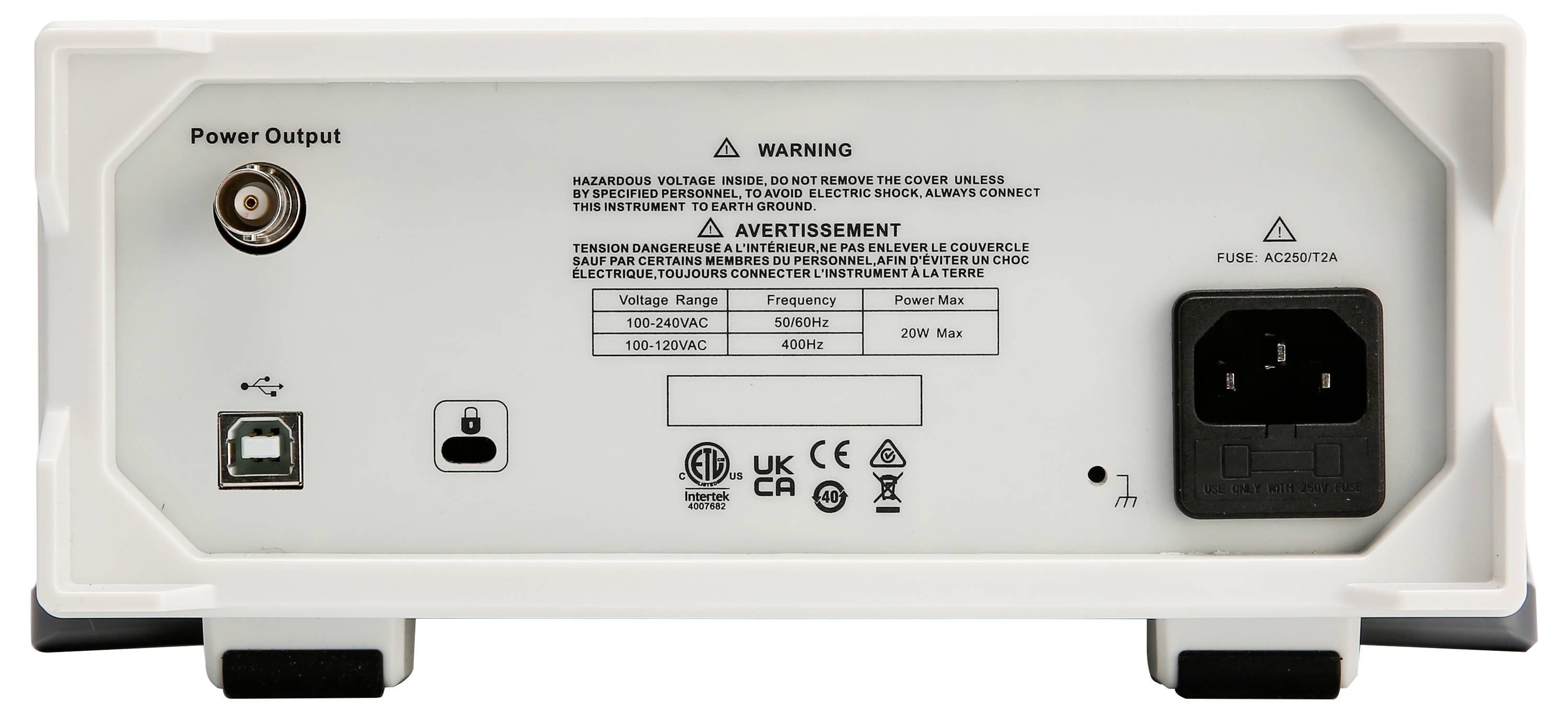

Uni-T UTG1022X omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni-2

1/3

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

20 kos - zaloga Nemčija

Skupaj (251,44 € / Kos)

279,00 €

-10 %

251,44 €

z DDV

Samo 20,00 €

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T UTG1022X omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni

Največja izhodna frekvenca: 20 MHz
Frekvenca vzorčenja: 200MSa/s
Navpična ločljivost: 16-bitna
Kanali: 2
Poljubna dolžina valovne oblike: 4 kpts
Zaslon: 4,3-palčni TFT-LCD

Tehnične specifikacije

4,3-palčni (10,9 cm) TFT LCD, WVGA (480 x 272)
16-bitna navpična ločljivost
Frekvenca vzorčenja 200 MSa/s
200 integriranih poljubnih valovnih oblik
Valovna dolžina 4 kpt

Izhodna oblika signala: Sinusni, kvadratni, klančina, pulzni, šumni, enosmerni, poljubni, AM, FM, PM, ASK, FSK, PSK, PWM

Vrsta izdelka: omrežno napajanje

Frekvenčni razpon: 1 µHz - 20 MHz

Izhodna oblika signala: arBitrarni

Frekvenčno območje sinusa: 1 µHz bis 20 MHz

Klir faktor sinus: 0,2 %

Frekvenčno območje pravokotnika: 1 µHz bis 10 MHz

Čas naraščanja pravokotnika: 16 ns

Prikaz: LCD

Frekvenčno območje trikotnika: 1 µHz bis 1 MHz

Frekvenčno območje ARB: 1 µHz bis 5 MHz

: delovni standardi (lastni)

Funkcija nihanja: Podprto (načini pometanja: linearni in logaritemski)

Notranja modulacija: AM, FM, PM, ASK, FSK, PSK, PWM

Zunanja modulacija: ASK, FSK, PSK, PWM in Burst/Sweep prek zunanjega sprožilnega vhoda

Sprožilec (sinhron): Notranje in zunanje

Vrata (asinhrona): Na voljo je način z zapornim izbruhom

Eksterno merjenje frekvence: Vgrajen 7-bitni frekvenčni števec (100 MHz do 200 MHz)

Mere: (Š x V) 215 mm x 103 mm

Teža: 2.2 kg

Število kanalov: 2-kanalni

Frekvenca (maks.): 20 MHz

Frekvenca (min.): 1 µHz

Značilnosti: ojačevalnik moči

Širina: 215 mm

Višina: 103 mm

Vmesniki: USB-host
USB naprava

Napajanje: 230 v/ac

Vrsta: UTG1022X

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3757395 Uni-T UTG1022X omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3757395 Uni-T UTG1022X omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni

Opis

UTG1022X ponuja natančen in stabilen izhodni signal z ločljivostjo do 1 μHz. Je stroškovno učinkovit, visoko zmogljiv in večnamenski funkcionalni generator poljubnih valovnih oblik. Proizvaja natančne, stabilne, čiste in nizko popačene izhodne signale. Zaradi preprostega upravljanja, odličnih tehničnih podatkov o zmogljivosti in uporabniku prijaznega grafičnega prikaza je vsestranska naprava za uporabo v izobraževanju, testiranju in proizvodnji.

Besedilo je strojno prevedeno.

Izvedba

Dvokanalni izhod z enako močjo: Dva neodvisna izhoda z visoko močjo s stabilno amplitudo tudi pri visokih frekvencah.
Izjemno nizko tresenje: Pravokotni signal do 10 MHz z manj kot 200 ps tresenja za čiste robove signala
Visoko razmerje signal/šum: Čista kakovost signala tudi pri velikih odmikih in nizkih ravneh signala.
Dodatni modul ojačevalnika moči: do 4 W izhodne moči za zahtevne aplikacije
Prilagodljiva funkcija Burst: Trije načini za generiranje različnih zaporedij impulzov
Več vrst modulacije: podpora za AM, FM, PM, FSK, ASK, PSK in PWM
Funkcija merjenja frekvence: linearno in logaritemsko frekvenčno merjenje

Obseg dostave

UTG1022X x 1
Napajalni kabel x 1
USB kabel x 1
Prehodni kabel BNC-BNC × 1
BNC kabli s krokodilskimi sponkami (rdeči in črni) × 3

Namigi

Drugi modeli

- UTG1042X: izhodna frekvenca 40 MHz, frekvenca vzorčenja 200 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 4 kpts, 4,3-palčni TFT-LCD.

- UTG1022X-PA: izhodna frekvenca 20 MHz, frekvenca vzorčenja 200 MSa/s, 16-bitna ločljivost, 2 kanala, 4 kpts poljubne dolžine valovne oblike, 4,3-palčni TFT-LCD.
