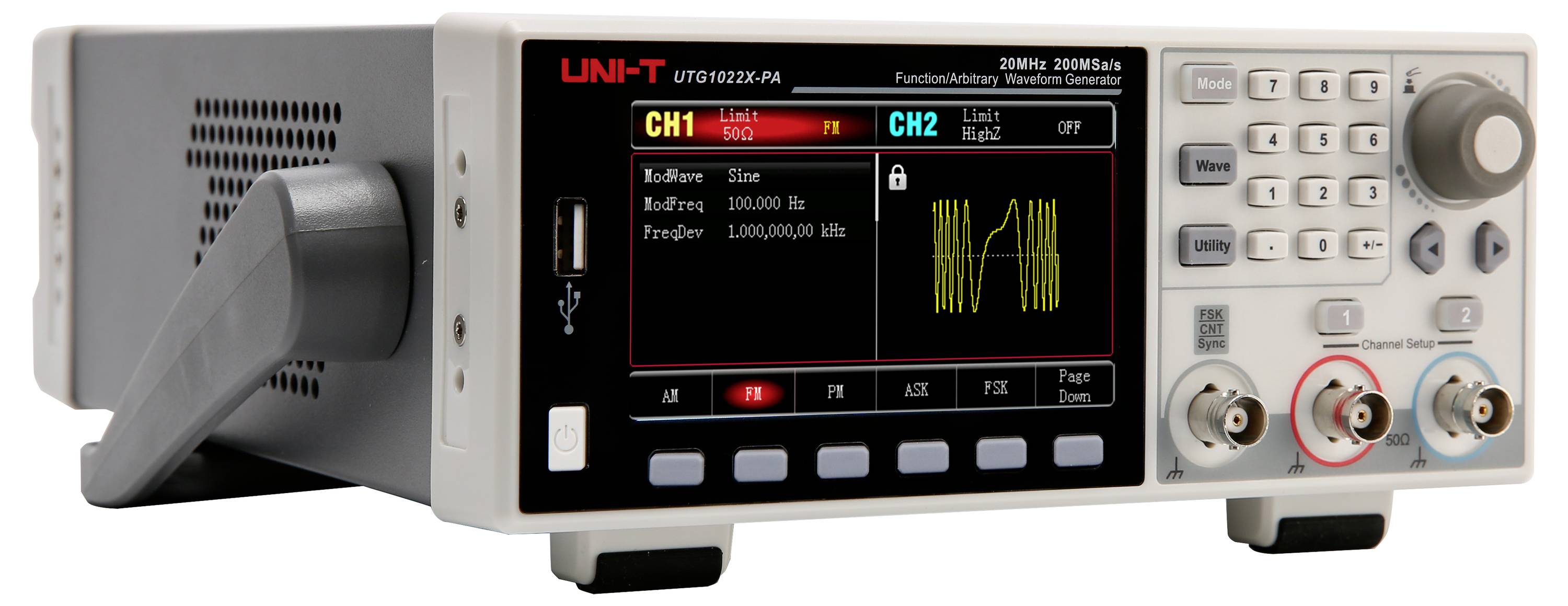

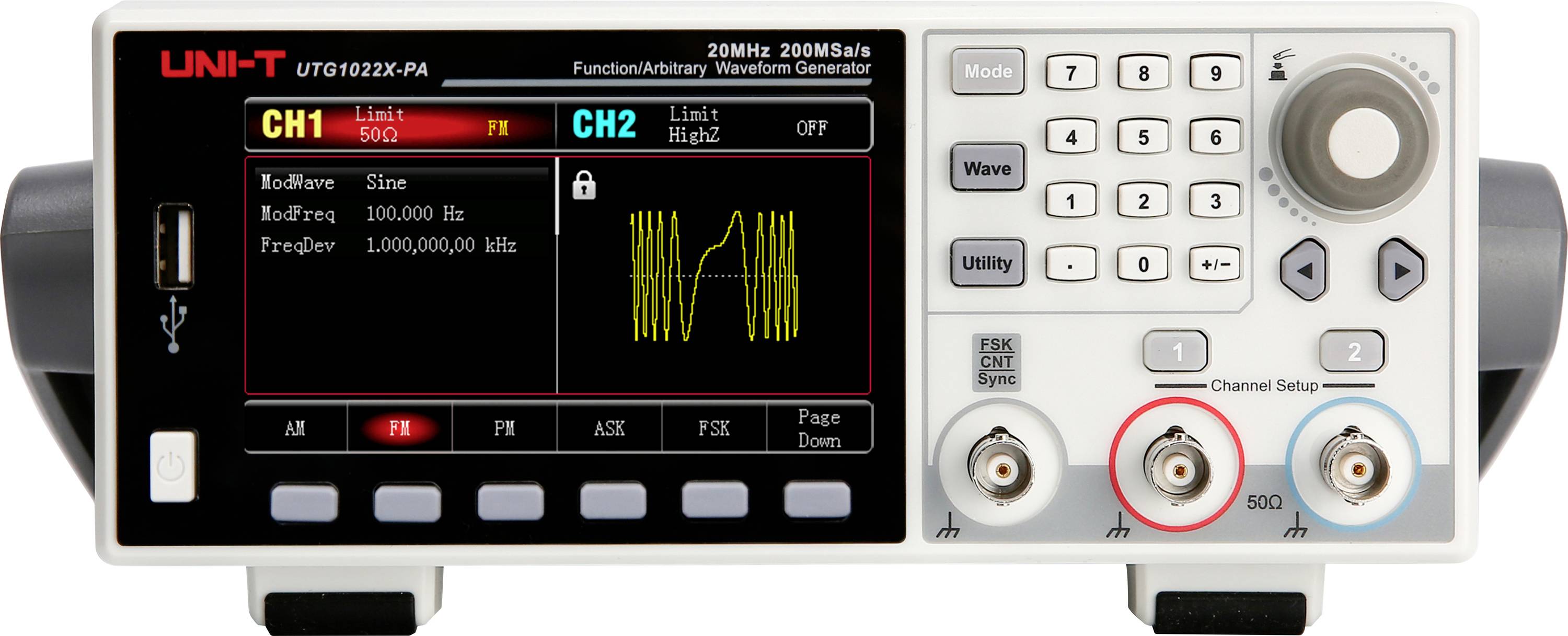

Uni-T UTG1022X-PA omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
20 kos - zaloga Nemčija
Število
Skupaj (395,00 € / Kos)
395,00 €
z DDV
Vključena 14-dnevna pravica do vračila
Poudarki in podrobnosti
Uni-T UTG1022X-PA omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni
- Največja izhodna frekvenca: 20 MHz
- Frekvenca vzorčenja: 200MSa/s
- Navpična ločljivost: 16-bitna
- Kanali: 2
- Poljubna dolžina valovne oblike: 4 kpts
- Zaslon: 4,3-palčni TFT-LCD
Tehnične specifikacije
- 4,3-palčni (10,9 cm) visokoločljivostni TFT-LCD, WVGA (480 x 272 slikovnih pik)
- Integrirani ojačevalnik moči (maks. 4 W)
- 200 vgrajenih poljubnih valovnih oblik
- 16-bitna navpična ločljivost
- Frekvenca vzorčenja 200 MSa/s
- Izhodna oblika signala
Sinusni val, kvadratni val, naklonski val, pulzni val, šumni val, enosmerni val, arbitražni val, AM val, FM val, PM val, ASK val, FSK val, PSK val, PWM val, premetni val, sunkovni val
- Vrsta izdelka
omrežno napajanje
- Frekvenčni razpon
1 µHz - 20 MHz
- Izhodna oblika signala
arBitrarni
- Frekvenčno območje sinusa
1 µHz bis 20 MHz
- Klir faktor sinus
0,2 %
- Frekvenčno območje pravokotnika
1 µHz bis 10 MHz
- Čas naraščanja pravokotnika
16 ns
- Frekvenčno območje trikotnika
1 µHz bis 400 kHz
- Frekvenčno območje ARB
1 µHz bis 5 MHz
delovni standardi (lastni)
- Funkcija nihanja
Podpira linearno in logaritemsko
- Notranja modulacija
AM, FM, PM, ASK, FSK, PSK, PWM
- Zunanja modulacija
ASK, FSK, PSK, Burst (sprožilec) prek zunanjega priključka
- Sprožilec (sinhron)
Podpira notranje, zunanje in ročno upravljanje
- Vrata (asinhrona)
Na voljo je način z zapornim izbruhom
- Eksterno merjenje frekvence
Vgrajen 7-bitni frekvenčni števec, območje od 100 MHz do 200 MHz
- Mere
(Š x V) 215 mm x 103 mm
- Teža
2.2 kg
- Število kanalov
2-kanalni
- Frekvenca (maks.)
20 MHz
- Frekvenca (min.)
1 µHz
- Širina
215 mm
- Višina
103 mm
- Vmesniki
USB-host
USB naprava
- Napajanje
230 v/ac
- Vrsta
UTG1022X-PA
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3757394 Uni-T UTG1022X-PA omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3757394 Uni-T UTG1022X-PA omrežno napajanje 1 µHz - 20 MHz 2-kanalni arBitrarni
Opis
UTG1022X-PA ponuja natančen in stabilen izhodni signal z ločljivostjo do 1 μHz. Je stroškovno učinkovit, visoko zmogljiv in večnamenski funkcionalni generator poljubnih valovnih oblik. Proizvaja natančne, stabilne, čiste in nizko popačene izhodne signale. Zaradi preprostega upravljanja, odličnih tehničnih podatkov o zmogljivosti in uporabniku prijaznega grafičnega prikaza je vsestranska naprava za uporabo v izobraževanju, testiranju in proizvodnji.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Dvokanalni izhod z enako močjo: Dva neodvisna izhoda z visoko močjo s stabilno amplitudo tudi pri visokih frekvencah.
- Izjemno nizko tresenje: Pravokotni signal do 10 MHz z manj kot 200 ps tresenja za čiste robove signala
- Visoko razmerje signal/šum: Čista kakovost signala tudi pri velikih odmikih in nizkih ravneh signala.
- Dodatni modul ojačevalnika moči: do 4 W izhodne moči za zahtevne aplikacije
- Prilagodljiva funkcija Burst: Trije načini za generiranje različnih zaporedij impulzov
- Več vrst modulacije: podpora za AM, FM, PM, FSK, ASK, PSK in PWM
- Funkcija merjenja frekvence: linearno in logaritemsko frekvenčno merjenje
Obseg dostave
- UTG1022X-PA x 1
- Napajalni kabel x 1
- USB kabel x 1
- Prehodni kabel BNC-BNC × 1
- BNC kabli s krokodilskimi sponkami (rdeči in črni) × 2
Namigi
Drugi modeli
- UTG1042X: izhodna frekvenca 40 MHz, frekvenca vzorčenja 200 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 4 kpts, 4,3-palčni TFT-LCD.
- UTG1022X: izhodna frekvenca 20 MHz, vzorčna frekvenca 200 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 4 kpts, 4,3-palčni TFT-LCD.
