Name: Uni-T UTG2082X omrežno napajanje 80 Hz (max) 2-kanalni arBitrarni
Brand: Uni-T
SKU: 3400014
Availability: BackOrder

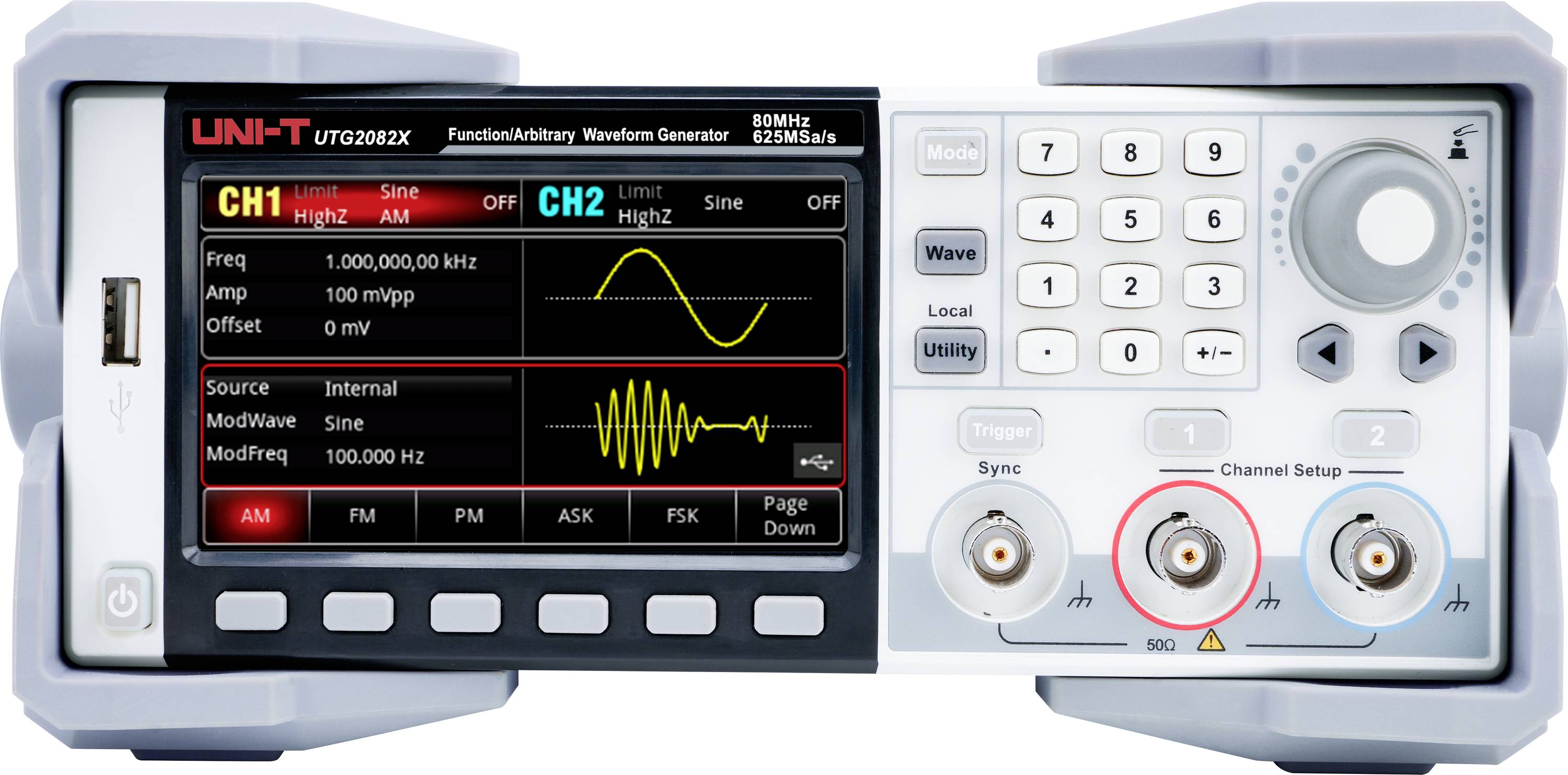

Generator funkcij z digitalnim zaslonom prikazuje sinusne valovne oblike za dva kanala. Zaslon navaja frekvenco in amplitudo.

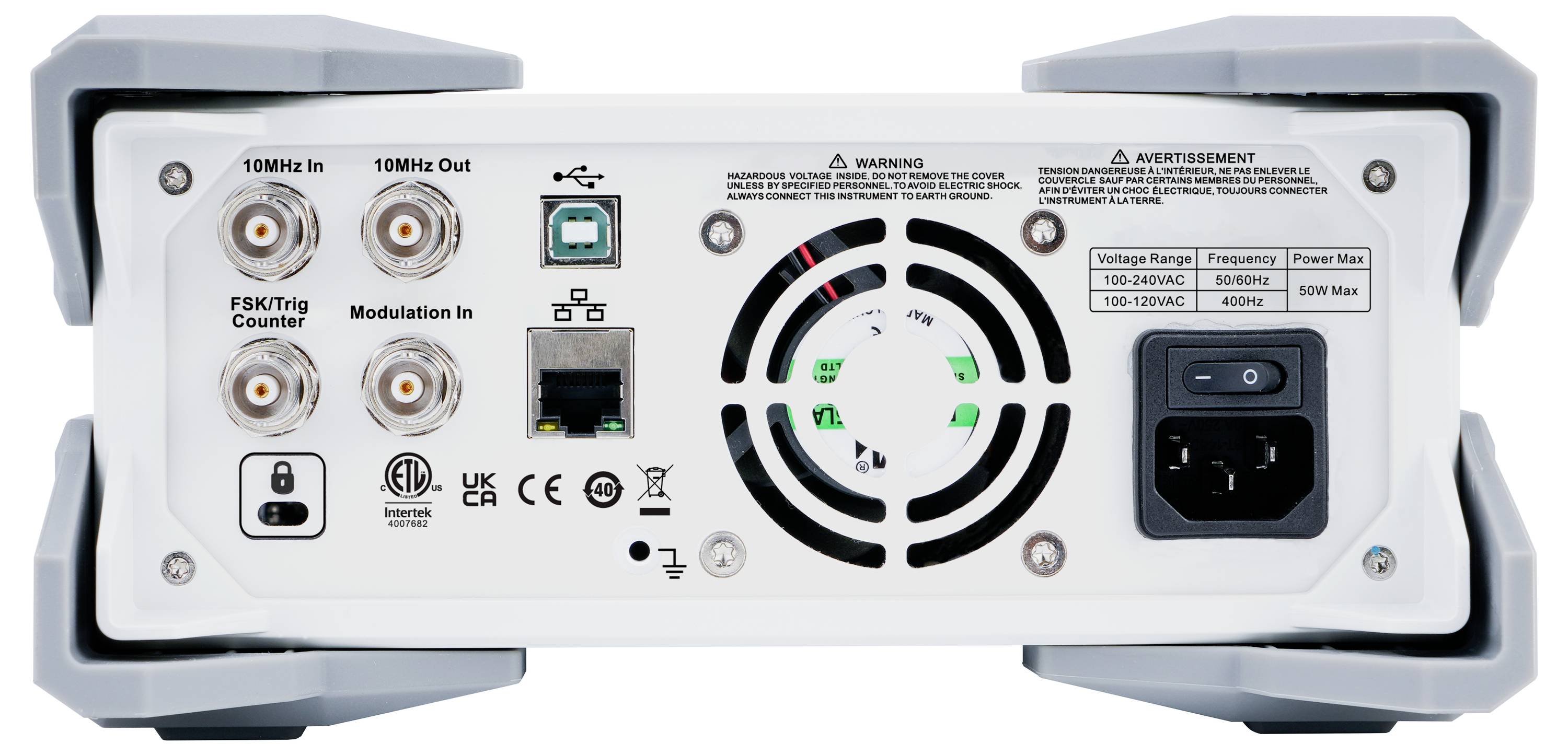

Zadnja stran elektronske naprave s priključki: 10 MHz vhod, 10 MHz izhod, FSK/proženje, modulacija, ventilator in priključek za napajalni kabel.

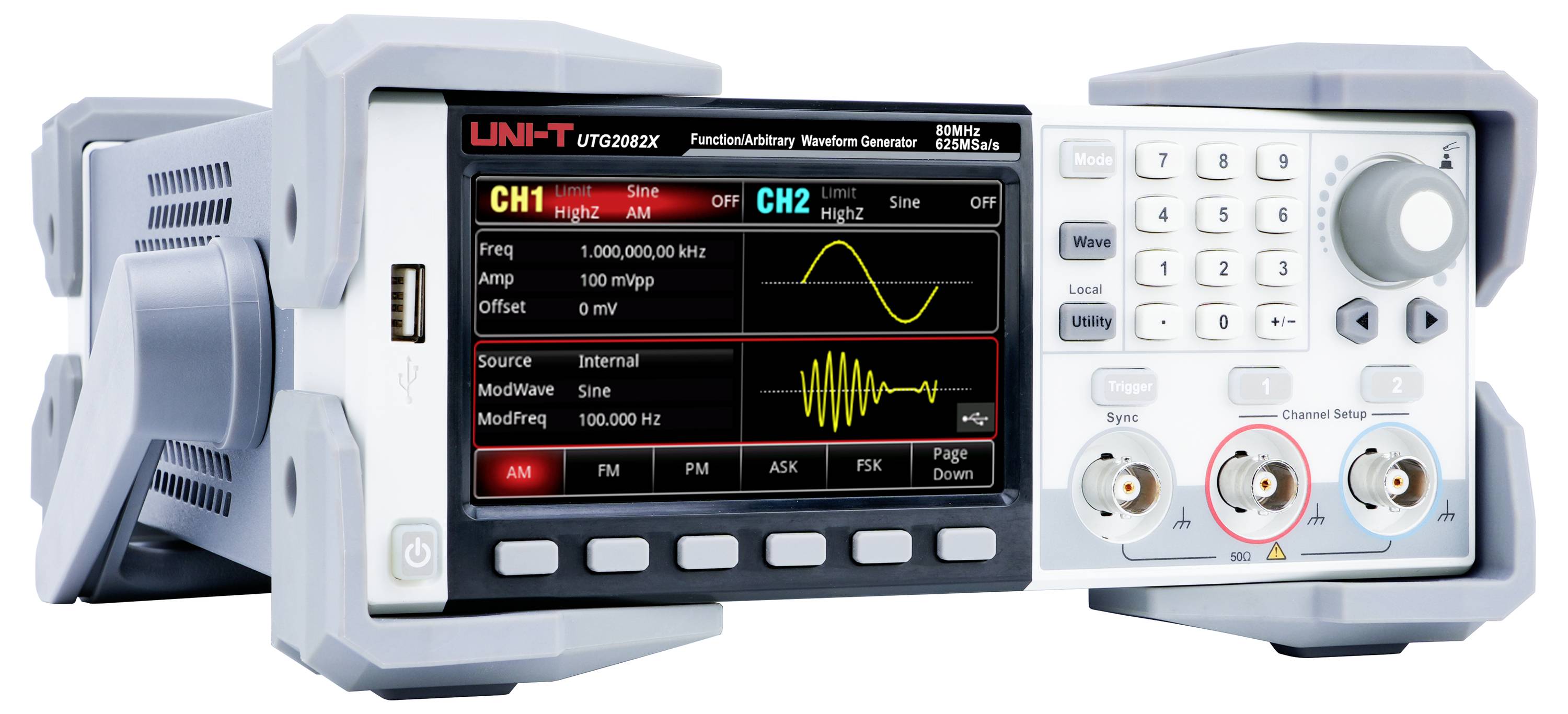

Frekvenčni generator z zaslonom. Prikazuje dve valovni obliki: rumeno sinusno valovanje na kanalu 1 in rumeno pravokotno valovanje na kanalu 2. Prisotne so tipke in gumbi.

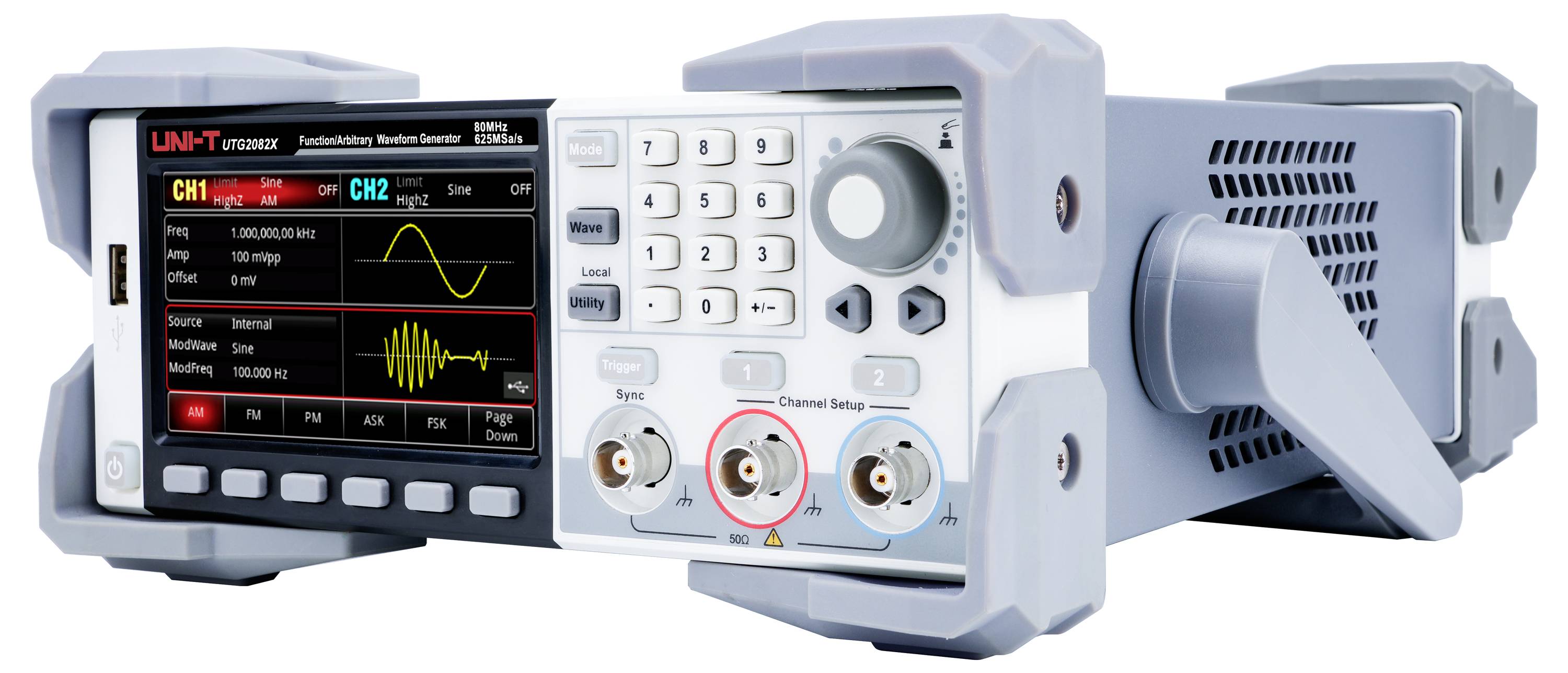

Generator funkcij z dvojnim kanalom, prikaz valovnih oblik na zaslonu, vidni krmilni elementi in priključki.

1/4

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

10 kos - zaloga Nemčija

Skupaj (749,00 € / Kos)

749,00 €

z DDV

Samo 35,00 €

Na voljo samo 10 kos - zaloga Nemčija

Na voljo samo za podjetja

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T UTG2082X omrežno napajanje 80 Hz (max) 2-kanalni arBitrarni

- Maks. izhodna frekvenca: 80 MHz
- Frekvenca vzorčenja: 625 MSa/s
- Navpična ločljivost: 16 bitov
- Kanali: 2
- Poljubna dolžina valovne oblike: 64 Mpts
- Zaslon: 4,3-palčni TFT LCD

Tehnične specifikacije

Vrsta izdelka: omrežno napajanje

Frekvenčni razpon: 80 Hz (max)

Izhodna oblika signala: arBitrarni

Prikaz: LCD

: delovni standardi (lastni)

Mere: (Š x V) 190 mm x 330 mm

Teža: 3 kg

Število kanalov: 2-kanalni

Frekvenca (maks.): 80 Hz

Značilnosti: modulacija

Širina: 190 mm

Višina: 330 mm

Napajanje: omrežno

Vrsta: UTG2082X

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3400014 Uni-T UTG2082X omrežno napajanje 80 Hz (max) 2-kanalni arBitrarni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3400014 Uni-T UTG2082X omrežno napajanje 80 Hz (max) 2-kanalni arBitrarni

Opis

UTG2082X je generator funkcij/poljubnih valovnih oblik, ki uporablja tehnologijo DDS za zagotavljanje stabilnega in natančnega izhoda valovnih oblik. Podpira največjo izhodno frekvenco 80 MHz, frekvenco vzorčenja 625 MSa/s in 16-bitno ločljivost za zagotavljanje visoke natančnosti signala. Z dvema kanaloma, dolžino valovne oblike 64 Mpts in 4,3-palčnim TFT LCD zaslonom na dotik UTG2082X ponuja uporabniku prijazno upravljanje in visoko zanesljivost, idealen za laboratorije, izobraževalne ustanove in testiranje signalov.

Besedilo je strojno prevedeno.

Izvedba

- 4,3-palčni zaslon na dotik: Visokoločljivostni 4,3-palčni zaslon z upravljanjem na dotik za hitrejše in priročnejše upravljanje naprave.
- Enaka zmogljivost na obeh kanalih: Izhod z visoko amplitudo – oba kanala zagotavljata polno amplitudo 20 Vpp pri frekvencah do 20 MHz.
- Nizko popačenje: Odlično harmonično popačenje z dinamičnim razponom brez šuma -80 dBc.
- Nizko tresenje: Napredna tehnologija digitalnega vzorčenja zagotavlja stabilen in natančen izhodni signal.
- Hitro krmiljenje roba: Nova generacija visoko natančnih, širokih dinamičnih impulznih valov ponuja minimalno širino impulza 8 ns. Širina impulza je fino nastavljiva z minimalno velikostjo koraka 100 ps in omogoča generiranje višjih harmonikov.
- Visoko razmerje signal/šum (SNR): Majhna superpozicija signala z veliko enosmerno komponento zmanjša izhodni šum in poveča razmerje signal/šum (SNR). (Signal CH1 na sliki generira serija UTG2000X.)
- Različni načini modulacije: Podpora za 15 vrst modulacije, vključno z AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM in PWM.
- Združevanje kanalov: Signale je mogoče kombinirati s funkcijo SUM ali zlaganjem kanalov za ustvarjanje nastavljivih signalov SNR in dvotonskih večfrekvenčnih signalov.
- Urejevalnik poljubnih valov: Urejevalnik poljubnih valov vam omogoča ustvarjanje valovnih oblik po meri z vstavljanjem standardnih valov ali prostim risanjem.

Obseg dostave

- UTG2082X (2 kanala, 80 MHz)
- Napajalni kabel × 1
- USB-kabel × 1
- BNC-BNC kabel × 1
- BNC kabel z rdečimi in črnimi krokodilskimi sponkami × 1
- Večjezična varnostna navodila
- Hitri vodnik
- Kalibracijski certifikat

Namigi

Drugi modeli

- UTG2122X: izhodna frekvenca 120 MHz, vzorčna frekvenca 625 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 64 Mpts, 4,3-palčni TFT-LCD zaslon na dotik.

- UTG2062X: izhodna frekvenca 60 MHz, vzorčna frekvenca 625 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 64 Mpts, 4,3-palčni TFT-LCD zaslon na dotik.
