Name: Uni-T UTG4122A omrežno napajanje 1 µHz - 120 MHz 2-kanalni arBitrarni
Brand: Uni-T
SKU: 3757390
Availability: BackOrder

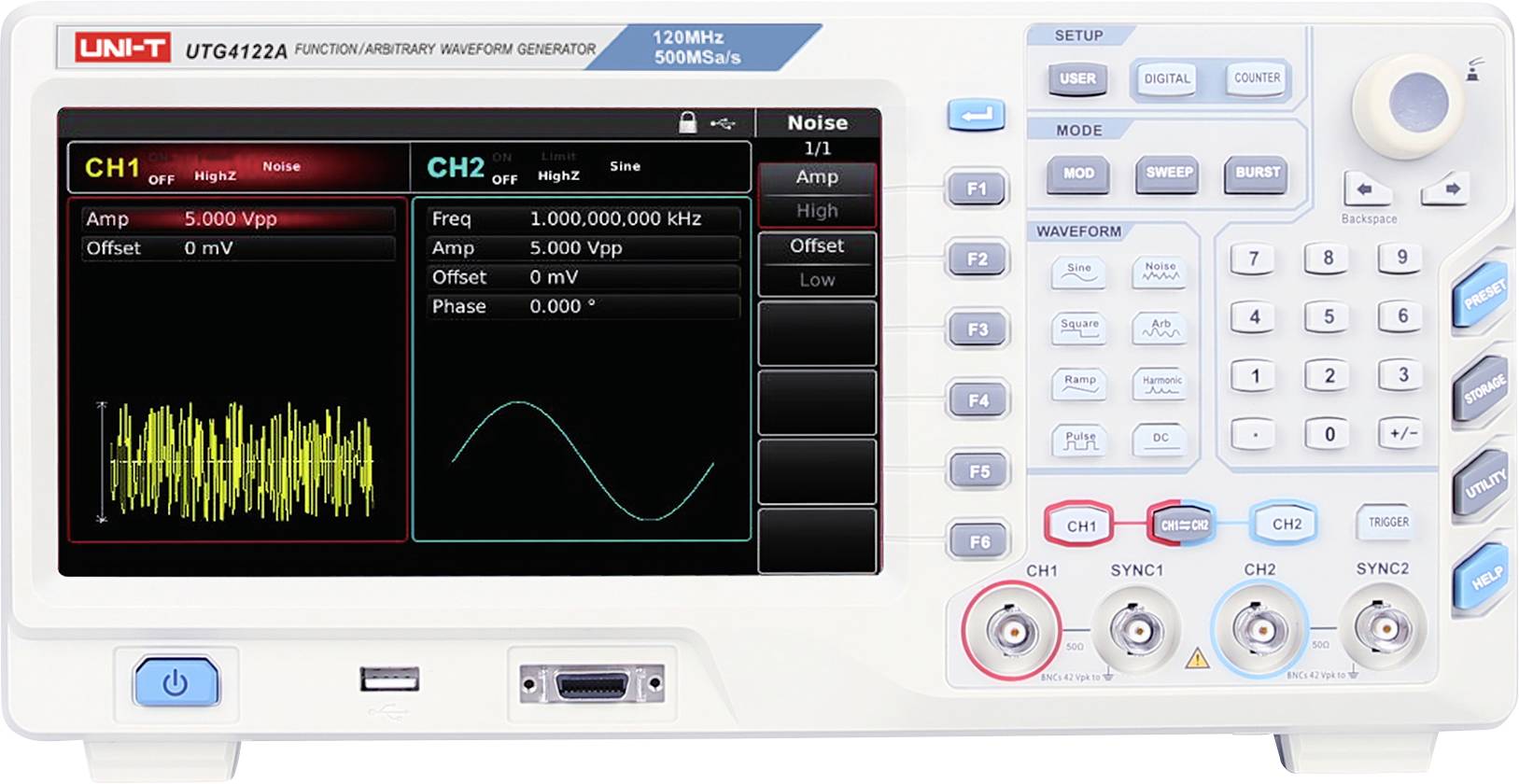

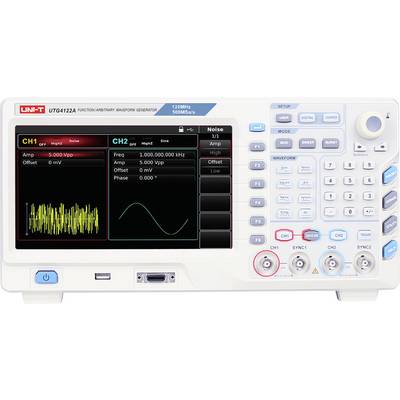

Sprednja plošča generatorja valovnih oblik UNI-T s prikazom nastavitev CH1 in CH2 na zaslonu, tipkovnico, gumbi za funkcije ter izhodni priključki na desni in dnu.

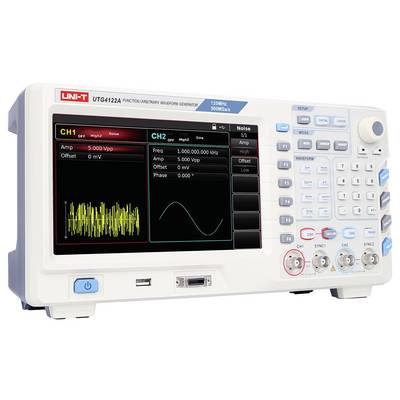

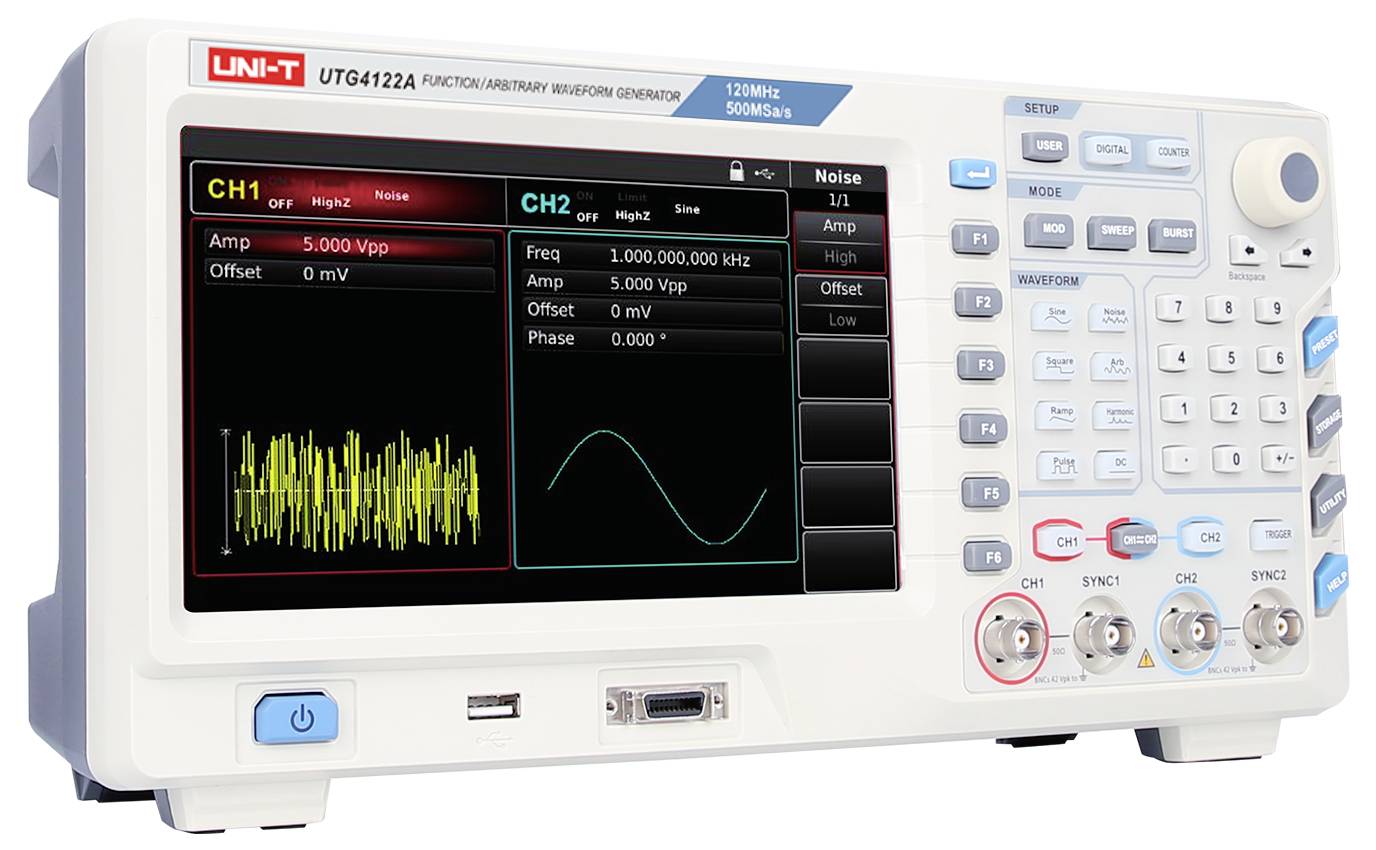

Uni-T UTG4122A omrežno napajanje 1 µHz - 120 MHz 2-kanalni arBitrarni-1

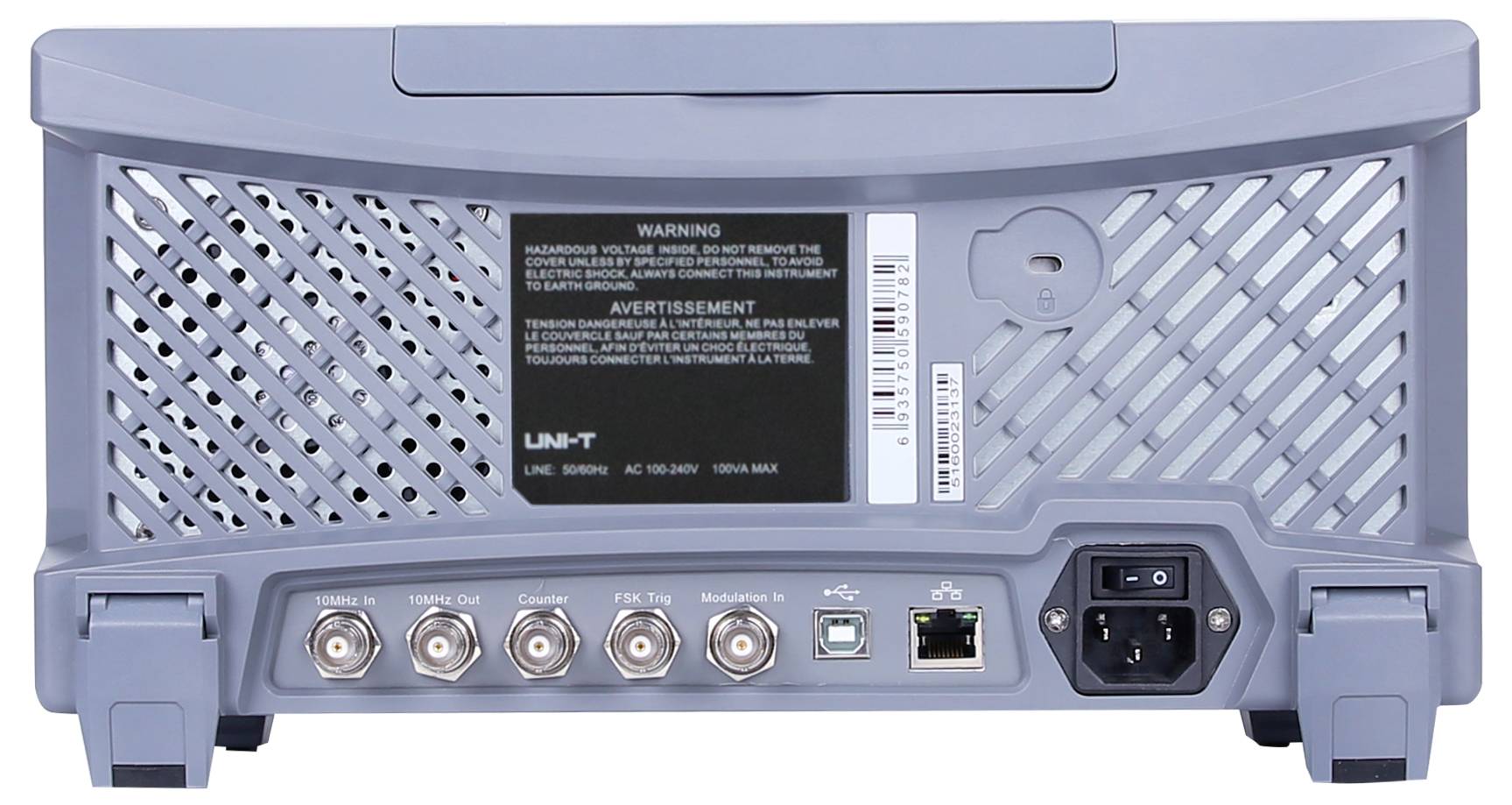

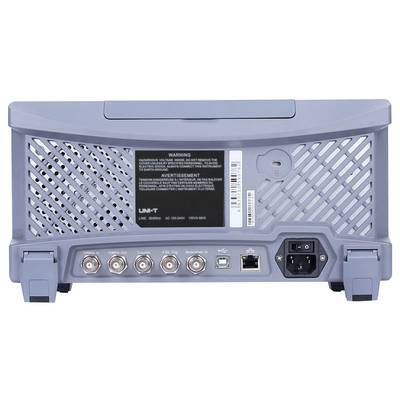

Uni-T UTG4122A omrežno napajanje 1 µHz - 120 MHz 2-kanalni arBitrarni-2

1/3

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,13.11.

3 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (1255,00 € / Kos)

1255,00 €

z DDV

Samo 71,00 €

Na voljo samo 3 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T UTG4122A omrežno napajanje 1 µHz - 120 MHz 2-kanalni arBitrarni

Največja izhodna frekvenca: 120 MHz
Frekvenca vzorčenja: 500MSa/s
Navpična ločljivost: 16-bitna
Kanali: 2
Poljubna dolžina valovne oblike: 32 Mpts
Zaslon: 8-palčni TFT-LCD

Tehnične specifikacije

Izhodna oblika signala: Sinus, kvadrat, rampa (trikotnik), impulz, šum, enosmerna napetost, harmoniki, poljubno

Vrsta izdelka: omrežno napajanje

Frekvenčni razpon: 1 µHz - 120 MHz

Izhodna oblika signala: arBitrarni

Frekvenčno območje sinusa: 1 µHz - 120 MHz

Klir faktor sinus: 0,2 %

Frekvenčno območje pravokotnika: 1 µHz bis 40 MHz

Čas naraščanja pravokotnika: 6 ns

Prikaz: LCD

Frekvenčno območje trikotnika: 1 µHz bis 3 MHz

Frekvenčno območje ARB: 1 µHz bis 30 MHz

: delovni standardi (lastni)

Funkcija nihanja: Linearno in logaritemsko

Notranja modulacija: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Zunanja modulacija: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Podprto z zunanjo analogno modulacijo

Sprožilec (sinhron): Notranji, zunanji, ročni

Vrata (asinhrona): Podpira način krmiljenja (burst) prek zunanjega sprožilca

Eksterno merjenje frekvence: Vgrajen 6-bitni frekvenčni števec, območje od 100 MHz do 800 MHz

Mere: (Š x V) 336 mm x 164 mm

Teža: 3.5 kg

Število kanalov: 2-kanalni

Frekvenca (maks.): 120 MHz

Frekvenca (min.): 1 µHz

Značilnosti: modulacija

Širina: 336 mm

Višina: 164 mm

Vmesniki: USB-host
USB naprava
LAN

Napajanje: 230 v/ac

Vrsta: UTG4122A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3757390 Uni-T UTG4122A omrežno napajanje 1 µHz - 120 MHz 2-kanalni arBitrarni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3757390 Uni-T UTG4122A omrežno napajanje 1 µHz - 120 MHz 2-kanalni arBitrarni

Opis

UTG4122A se uporablja v najrazličnejših aplikacijah in združuje več oblik signalov, vključno z generatorjem funkcij, generatorjem poljubnih valovnih oblik, generatorjem impulzov, generatorjem harmonikov ter viri analogne in digitalne modulacije. Ponuja visoko frekvenco vzorčenja do 500 MSa/s in največjo dolžino valovne oblike do 32 Mpt. UTG4122A uporablja tehnologijo direktnega digitalnega sintetizatorja (DDS) za ustvarjanje stabilnih, natančnih in nizko popačenih signalov. Uporabniku prijazen vmesnik z 8-palčnim zaslonom visoke ločljivosti in dobro zasnovana postavitev nadzorne plošče zagotavljata učinkovito in udobno upravljanje.

Besedilo je strojno prevedeno.

Izvedba

Različne vrste modulacije: Podpora za AM, FM, PM ter digitalne modulacije, kot so ASK, FSK, PSK, QAM in številne druge.
Funkcija harmoničnega izhoda: do 16 harmonikov, prosto nastavljivih (vrstni red, amplituda, faza)
Globina pomnilnika 32 Mpts in 7 GB pomnilnika: Velika globina pomnilnika poljubnih valovnih oblik in obsežen notranji pomnilnik.
Funkcija pometanja: linearni in logaritemski način pometanja
Digitalni vmesniki (neobvezno): Podpora za SPI, I²C in UART

Obseg dostave

UTG4122A x 1
Napajalni kabel x 1
USB kabel x 1
Prehodni kabel BNC-BNC × 2

Namigi

Drugi modeli

- UTG4082A: izhodna frekvenca 80 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 32 Mpts, 8-palčni TFT-LCD zaslon na dotik.

- UTG4162A: izhodna frekvenca 160 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 32 Mpts, 8-palčni TFT-LCD zaslon na dotik.

- UTG4202A: izhodna frekvenca 200 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, 32 Mpts poljubne dolžine valovne oblike, 8-palčni TFT-LCD.
