Uni-T UTG4164X omrežno napajanje 1 µHz - 160 MHz 4-kanalni sinus, pravokotni, klančina , šum, arBitrarni, trikotni
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (2795,00 € / Kos)
2795,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T UTG4164X omrežno napajanje 1 µHz - 160 MHz 4-kanalni sinus, pravokotni, klančina , šum, arBitrarni, trikotni
- Največja izhodna frekvenca: 160 MHz
- Frekvenca vzorčenja: 2,5 GSA/s
- Navpična ločljivost: 16-bitna
- Kanali: 4
- Poljubna dolžina valovne oblike: 128 Mpts
- Zaslon: 10,1-palčni TFT-LCD zaslon na dotik
Tehnične specifikacije
- 10,1-palčni kapacitivni zaslon na dotik
- 4 neodvisni kanali s polno močjo
- Zmanjšanje šuma (SNR)
- Izhod digitalnega protokola (SPI, I2C, UART)
- napredne funkcije (večpulzni, večtonski, zaporedni, vzorec, I/Q, izraz)
- Izhodna oblika signala
Sinusni, kvadratni, rampa/trikotni, impulzni, harmonični, šum, PRBS, enosmerni, poljubni
- Vrsta izdelka
omrežno napajanje
- Frekvenčni razpon
1 µHz - 160 MHz
- Izhodna oblika signala
sinus
pravokotni
klančina
šum
arBitrarni
trikotni
- Frekvenčno območje sinusa
1 µHz – 160 MHz
- Klir faktor sinus
0,07 %
- Frekvenčno območje pravokotnika
1 µHz – 80 MHz
- Čas naraščanja pravokotnika
2 ns
- Prikaz
LCD
- Frekvenčno območje trikotnika
1 µHz – 20 MHz (Rampenwelle) Hz
- Frekvenčno območje ARB
1 µHz – 50 MHz (DDS-Modus) Hz
delovni standardi (lastni)
- Funkcija nihanja
Da (premikanje: linearno, logaritemsko, seznam, korak)
- Notranja modulacija
AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- Zunanja modulacija
AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM
- VCF
Da
- Sprožilec (sinhron)
Notranji, zunanji (dviganje/padanje boka), ročni
- Vrata (asinhrona)
Da (način z zapornim zaporednim signalom)
- Eksterno merjenje frekvence
Da (vgrajen frekvenčni števec: 100 MHz – 800 MHz, 8 digitov/s)
- Mere
(Š x V) 361 mm x 209 mm
- Teža
4.5 kg
- Število kanalov
4-kanalni
- Frekvenca (maks.)
160 MHz
- Frekvenca (min.)
1 µHz
- Značilnosti
vklj. frekvenčni števec
- Zmogljivost umerjanja
Tovarniška kalibracija brez certifikata
- Merilna kategorija
CAT II
- Širina
361 mm
- Višina
209 mm

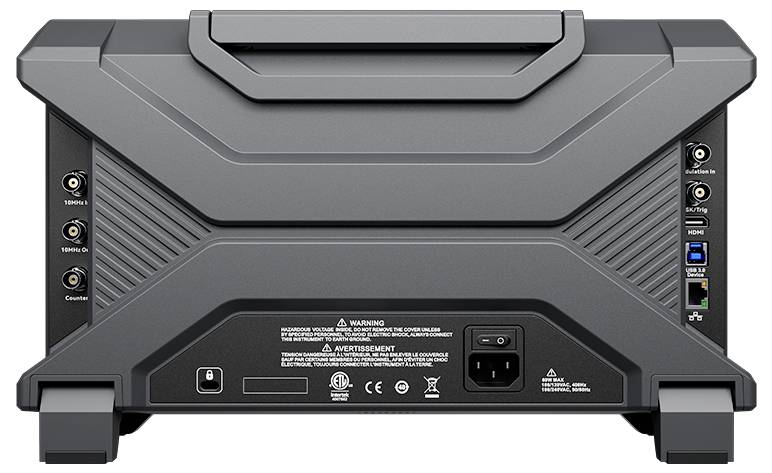

- Vmesniki
USB naprava
USB-host
LAN
HDMI
- Napajanje
230 v/ac
- Vrsta
UTG4164X
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3837316 Uni-T UTG4164X omrežno napajanje 1 µHz - 160 MHz 4-kanalni sinus, pravokotni, klančina , šum, arBitrarni, trikotni
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3837316 Uni-T UTG4164X omrežno napajanje 1 µHz - 160 MHz 4-kanalni sinus, pravokotni, klančina , šum, arBitrarni, trikotni
Opis

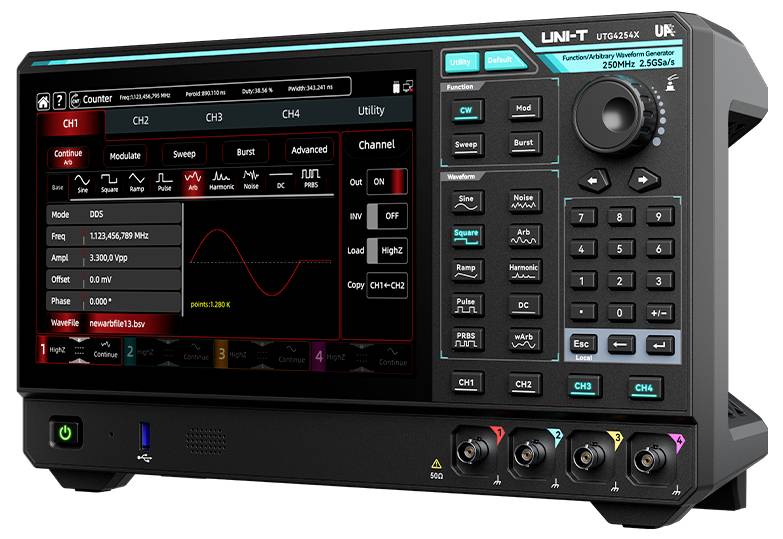

UTG4164X zagotavlja izhodno frekvenco 160 MHz na štirih enakih kanalih s frekvenco vzorčenja 2,5 Gsa/s in 16-bitno vertikalno ločljivostjo. Tehnologija DDS ustvarja natančne, stabilne oblike signalov s hitrimi pravokotnimi valovnimi signali. Podprte so celovite analogne in digitalne vrste modulacije, PRBS, delovanje s sweep in burst, kot tudi razširjene oblike signalov: večimpulzni, zaporedni, večtonski, IQ in vzorec. S 128 Mpts pomnilnika poljubnih valovnih oblik, vgrajenim urejevalnikom valovnih oblik, frekvenčnim števcem in 10,1-palčnim TFT-LCD zaslonom na dotik je naprava vsestranska za uporabo v razvoju, izobraževanju in splošnem testiranju elektronike.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Izhod signala z nizkim popačenjem: dinamični razpon brez šuma -80 dBc in nizko tresenje za čiste in stabilne signale
- Kratki časi roba: čas roba do 2 ns, minimalna širina impulza ≥3 ns, fina nastavitev v korakih po 100 ps, nastavljiv čas roba na impulz
- Štirje neodvisni kanali: sočasni izhod na vseh kanalih za vzporedno testiranje in testiranje več naprav
- Sklopka kanalov in dodajanje signalov: Frekvenco, amplitudo in fazo je mogoče prosto sklopiti, izhode je mogoče kombinirati (npr. CH1 = CH1 + CH2 + CH3 + CH4)
- -4-kanalna sinhronizacija: Spremembe na enem kanalu se samodejno prenesejo na ostale tri.
- SNR z enim klikom: Superpozicija Gaussovega šuma za neposredno oceno imunosti na motnje
- 15 vrst modulacije: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Izhod digitalnega protokola: SPI, I²C in UART
- Visoko natančni frekvenčni števec: Strojni frekvenčni števec z merilnim območjem od 100 MHz do 800 MHz
- Urejevalnik poljubnih valovnih oblik: Več kot 200 integriranih valovnih oblik, urejanje na napravi ali na računalniku z uporabo risarskih in matematičnih funkcij

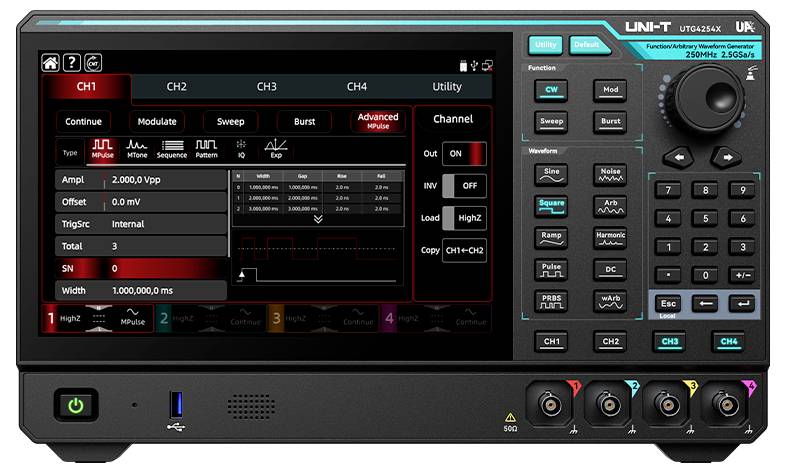

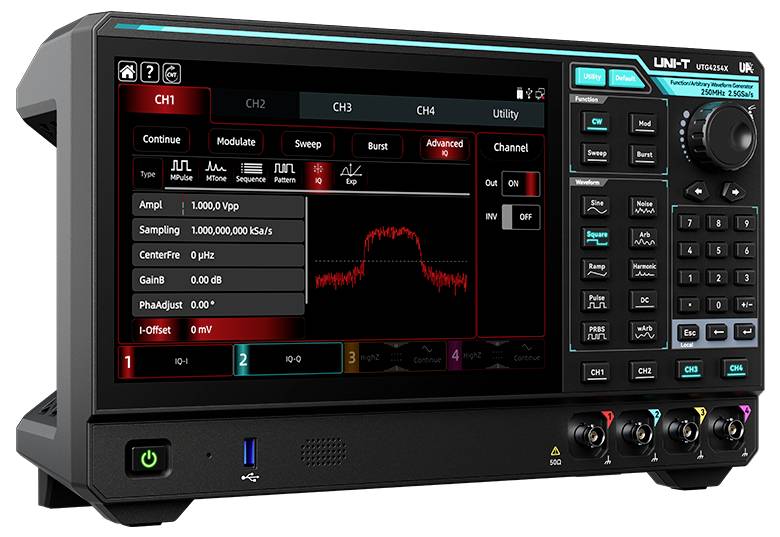

- Razširjene valovne oblike so vključene kot standard: večpulzna, večtonska, zaporedna, vzorčna, IQ in razširitvena
Obseg dostave
- UTG4164X x1
- Napajalni kabel x1
- Podatkovni kabel USB x1
- BNC-BNC kabel x4
Namigi
Drugi modeli
-UTG4254X: 4 kanali, izhodna frekvenca 250 MHz, frekvenca vzorčenja 2,5 GSa/s, 16-bitna vertikalna ločljivost, 128 Mpts poljubne dolžine valovne oblike, 10,1-palčni TFT-LCD zaslon na dotik
-UTG4104X: 4 kanali, izhodna frekvenca 100 MHz, frekvenca vzorčenja 2,5 GSa/s, 16-bitna vertikalna ločljivost, poljubna dolžina valovne oblike 128 Mpts, 10,1-palčni TFT-LCD zaslon na dotik
