Name: Uni-T UTG4202A omrežno napajanje 1 µHz - 200 MHz 2-kanalni arBitrarni
Brand: Uni-T
SKU: 3757392
Availability: BackOrder

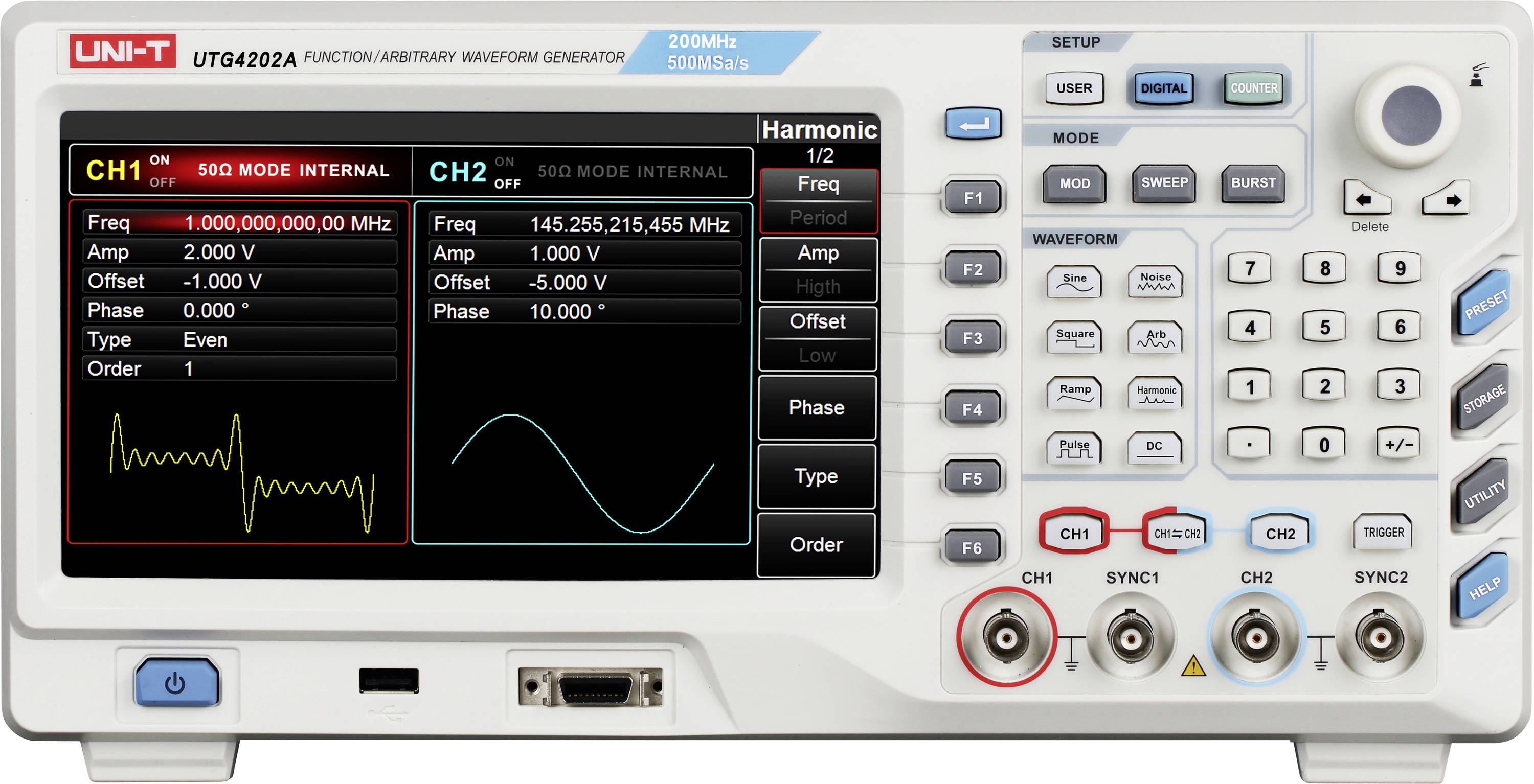

Sprednji pogled na generatorja oblik valov UNI-T UTG4024 s prikazom dvojnega kanala in valovnimi oblikami na zaslonu, pri čemer je CH1 poudarjen v rdeči barvi in CH2 v modri barvi.

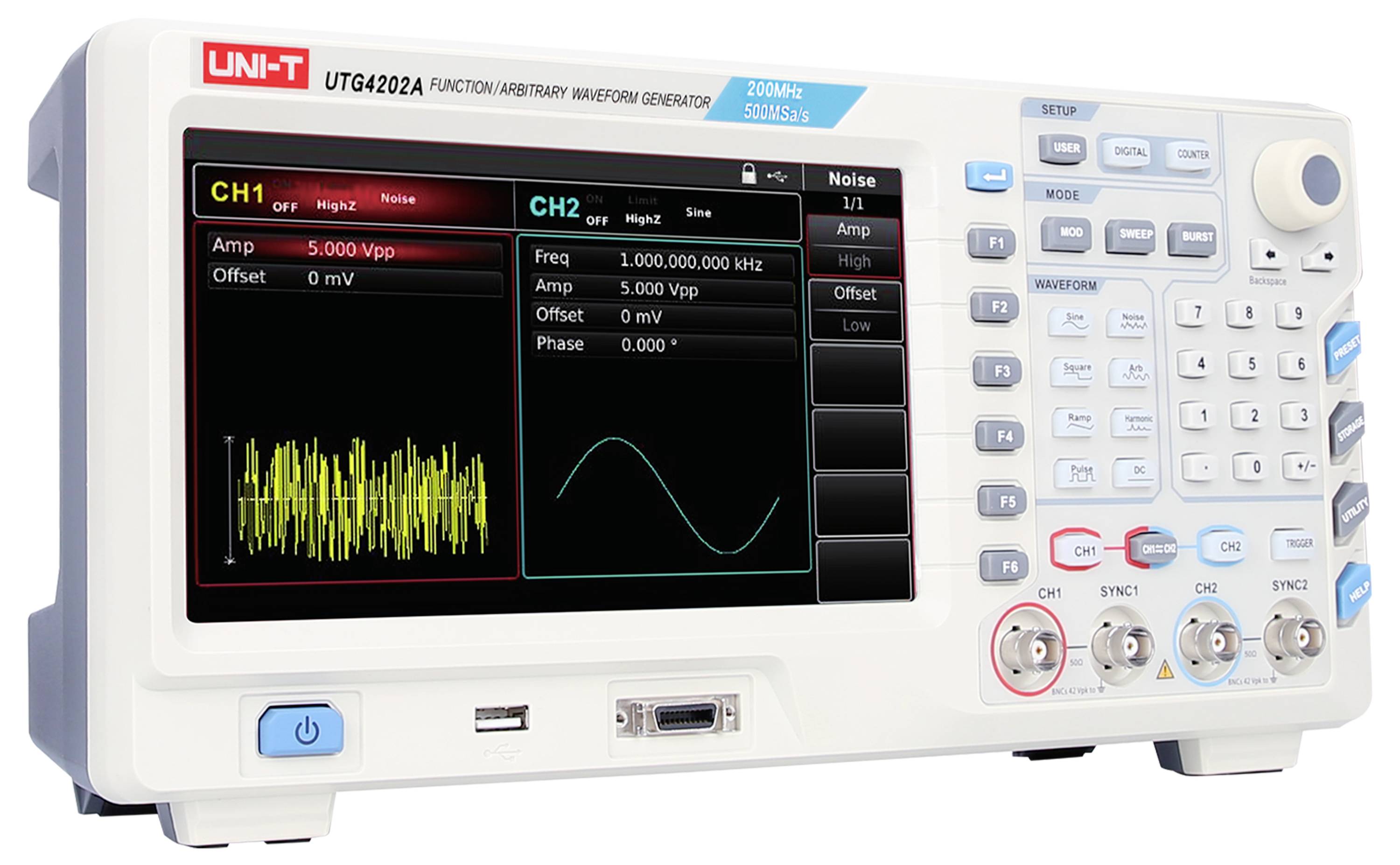

Uni-T UTG4202A omrežno napajanje 1 µHz - 200 MHz 2-kanalni arBitrarni-1

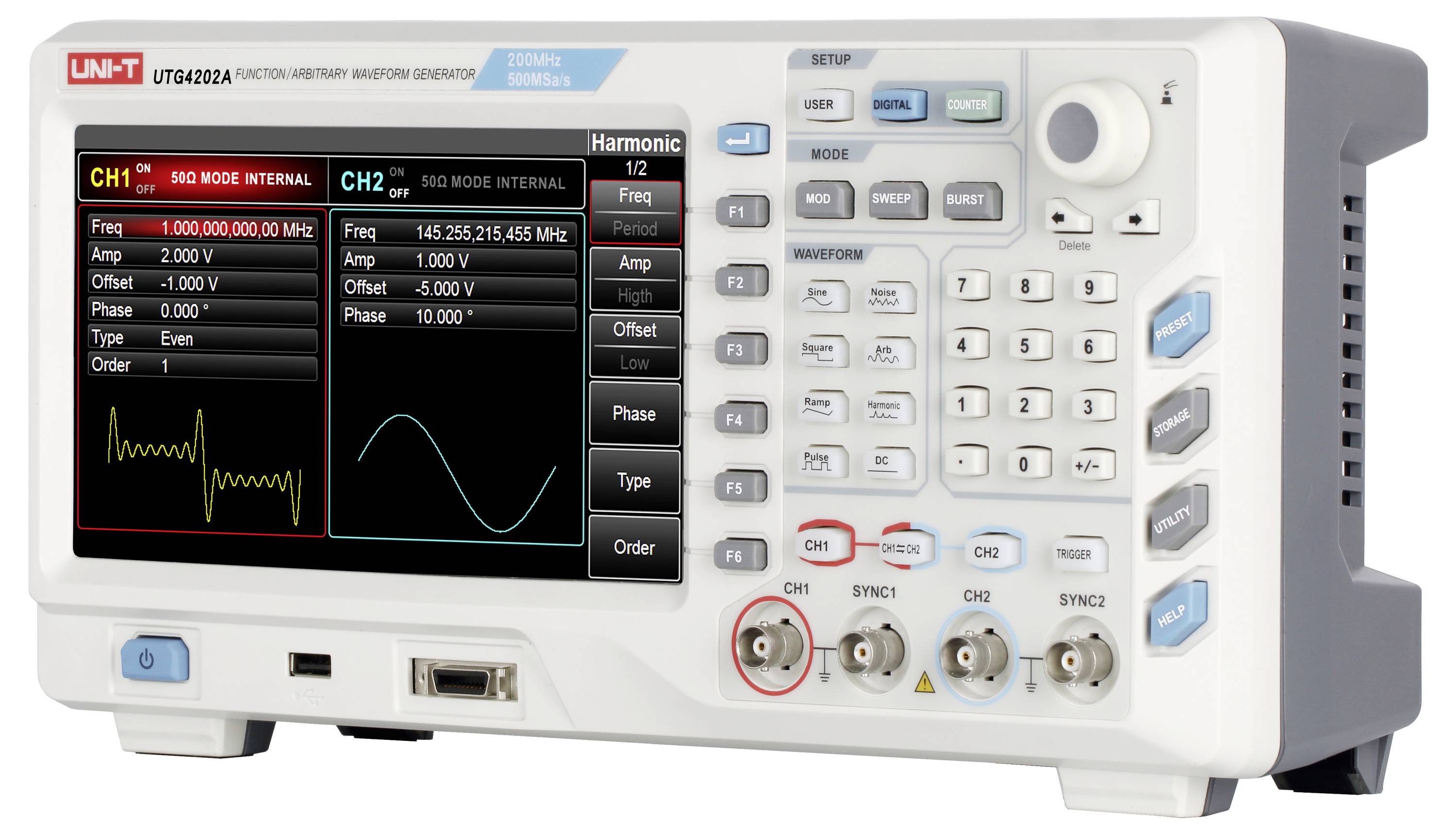

Uni-T UTG4202A omrežno napajanje 1 µHz - 200 MHz 2-kanalni arBitrarni-2

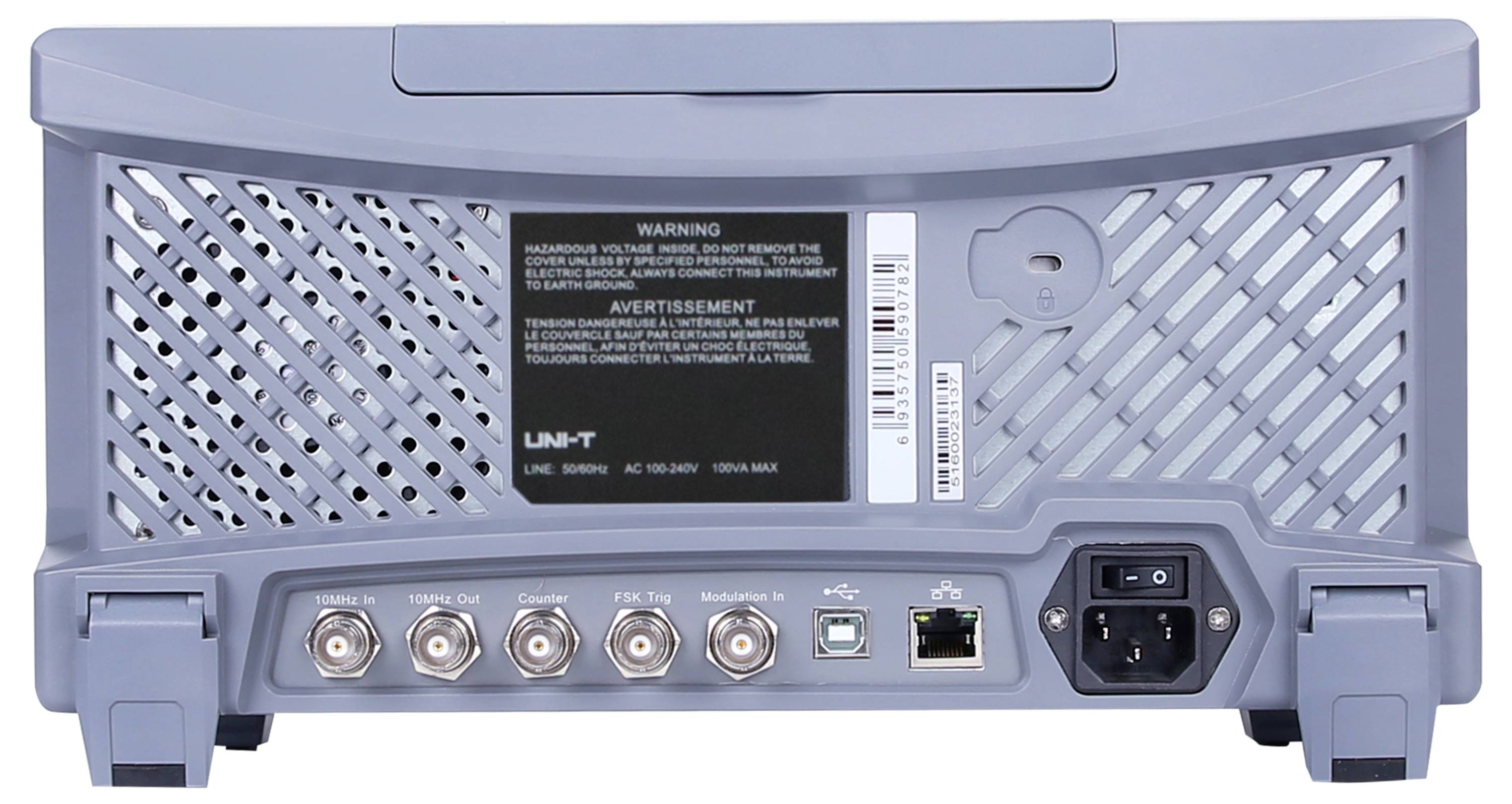

Uni-T UTG4202A omrežno napajanje 1 µHz - 200 MHz 2-kanalni arBitrarni-3

1/4

Podatkovni list izdelka (PDF)

Dostava pon.,9.11.

10 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (1815,00 € / Kos)

1815,00 €

z DDV

Samo 90,00 €

Na voljo samo 10 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Uni-T UTG4202A omrežno napajanje 1 µHz - 200 MHz 2-kanalni arBitrarni

Največja izhodna frekvenca: 200 MHz
Frekvenca vzorčenja: 500MSa/s
Navpična ločljivost: 16-bitna
Kanali: 2
Poljubna dolžina valovne oblike: 32 Mpts
Zaslon: 8-palčni TFT-LCD

Tehnične specifikacije

8-palčni (20,3 cm) barvni TFT LCD, WVGA (800 x 480)
16-bitna navpična ločljivost
digitalni protokolni izhod (UART, I2C, SPI)

Izhodna oblika signala: Sinusni val, kvadratni val, nagibni val, harmonični valovi, pulzni val, šumni val, enosmerna napetost in poljubna valovna oblika

Vrsta izdelka: omrežno napajanje

Frekvenčni razpon: 1 µHz - 200 MHz

Izhodna oblika signala: arBitrarni

Frekvenčno območje sinusa: 1 µHz bis 200 MHz

Klir faktor sinus: 0,2 %

Frekvenčno območje pravokotnika: 1 µHz bis 60 MHz

Čas naraščanja pravokotnika: 5 ns

Prikaz: LCD

Frekvenčno območje trikotnika: 1 µHz bis 5 MHz

Frekvenčno območje ARB: 1 µHz bis 50 MHz

: delovni standardi (lastni)

Funkcija nihanja: Podpira linearno in logaritemsko frekvenčno zamahovanje

Notranja modulacija: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Zunanja modulacija: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Izvedeno prek zunanjega analognega modulacijskega vhoda

Sprožilec (sinhron): Notranje, zunanje in ročno

Vrata (asinhrona): Podprto v načinu krmiljenja (burst) prek zunanjega digitalnega modulacijskega vmesnika

Eksterno merjenje frekvence: Vgrajen 6-bitni frekvenčni števec, območje od 100 MHz do 800 MHz

Mere: (Š x V) 336 mm x 164 mm

Teža: 3.5 kg

Število kanalov: 2-kanalni

Frekvenca (maks.): 200 MHz

Frekvenca (min.): 1 µHz

Značilnosti: modulacija

Širina: 336 mm

Višina: 164 mm

Vmesniki: USB naprava
USB-host
LAN

Napajanje: 230 v/ac

Vrsta: UTG4202A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3757392 Uni-T UTG4202A omrežno napajanje 1 µHz - 200 MHz 2-kanalni arBitrarni

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3757392 Uni-T UTG4202A omrežno napajanje 1 µHz - 200 MHz 2-kanalni arBitrarni

Opis

UTG4202A se uporablja v najrazličnejših aplikacijah in združuje več oblik signalov, vključno z generatorjem funkcij, generatorjem poljubnih valovnih oblik, generatorjem impulzov, generatorjem harmonikov ter viri analogne in digitalne modulacije. Ponuja visoko frekvenco vzorčenja do 500 MSa/s in največjo dolžino valovne oblike do 32 Mpt. UTG4202A uporablja tehnologijo direktnega digitalnega sintetizatorja (DDS) za ustvarjanje stabilnih, natančnih in nizko popačenih signalov. Uporabniku prijazen vmesnik z 8-palčnim zaslonom visoke ločljivosti in dobro zasnovana postavitev nadzorne plošče zagotavljata učinkovito in udobno upravljanje.

Besedilo je strojno prevedeno.

Izvedba

Različne vrste modulacije: Podpora za AM, FM, PM ter digitalne modulacije, kot so ASK, FSK, PSK, QAM in številne druge.
Funkcija harmoničnega izhoda: do 16 harmonikov, prosto nastavljivih (vrstni red, amplituda, faza)
Globina pomnilnika 32 Mpts in 7 GB pomnilnika: Velika globina pomnilnika poljubnih valovnih oblik in obsežen notranji pomnilnik.
Funkcija pometanja: linearni in logaritemski način pometanja
Digitalni vmesniki (neobvezno): Podpora za SPI, I²C in UART

Obseg dostave

UTG4202A x 1
Napajalni kabel x 1
USB kabel x 1
Prehodni kabel BNC-BNC × 4

Namigi

Drugi modeli

- UTG4082A: izhodna frekvenca 80 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 32 Mpts, 8-palčni TFT-LCD zaslon na dotik.

- UTG4122A: izhodna frekvenca 120 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 32 Mpts, 8-palčni TFT-LCD.

- UTG4162A: izhodna frekvenca 160 MHz, frekvenca vzorčenja 500 MSa/s, 16-bitna ločljivost, 2 kanala, poljubna dolžina valovne oblike 32 Mpts, 8-palčni TFT-LCD zaslon na dotik.
