Uni-T UTG9604T omrežno napajanje 600 MHz (max) 4-kanalni arBitrarni, pravokotni, pulzni, klančina , šum, sinus
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (7079,00 € / Kos)
7079,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Poudarki in podrobnosti
Uni-T UTG9604T omrežno napajanje 600 MHz (max) 4-kanalni arBitrarni, pravokotni, pulzni, klančina , šum, sinus
- - Maks. izhodna frekvenca: 600 MHz
- - Frekvenca vzorčenja: 2,5 GSA/s
- - Navpična ločljivost: 16 bitov
- - Kanali: 4
- - Poljubna dolžina valovne oblike: 64 Mpts
- - Zaslon: 10,1-palčni TFT LCD
Tehnične specifikacije
- Vrsta izdelka
omrežno napajanje
- Frekvenčni razpon
600 MHz (max)
- Izhodna oblika signala
arBitrarni
pravokotni
pulzni
klančina
šum
sinus
- Prikaz
zaslon na dotik
- Frekvenčno območje ARB
600 MHz
delovni standardi (lastni)
- Mere
(Š x V) 220 mm x 350 mm
- Teža
5 kg
- Število kanalov
4-kanalni
- Frekvenca (maks.)
600 MHz
- Značilnosti
vklj. frekvenčni števec
- Širina
220 mm
- Višina
350 mm
- Vmesniki
SPI™
- Napajanje
omrežno
- Vrsta
UTG9604T
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3403917 Uni-T UTG9604T omrežno napajanje 600 MHz (max) 4-kanalni arBitrarni, pravokotni, pulzni, klančina , šum, sinus
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3403917 Uni-T UTG9604T omrežno napajanje 600 MHz (max) 4-kanalni arBitrarni, pravokotni, pulzni, klančina , šum, sinus
Navodila za uporabo in varnost 3403917 Uni-T UTG9604T omrežno napajanje 600 MHz (max) 4-kanalni arBitrarni, pravokotni, pulzni, klančina , šum, sinus
Navodila za uporabo in varnost 3403917 Uni-T UTG9604T omrežno napajanje 600 MHz (max) 4-kanalni arBitrarni, pravokotni, pulzni, klančina , šum, sinus
Opis

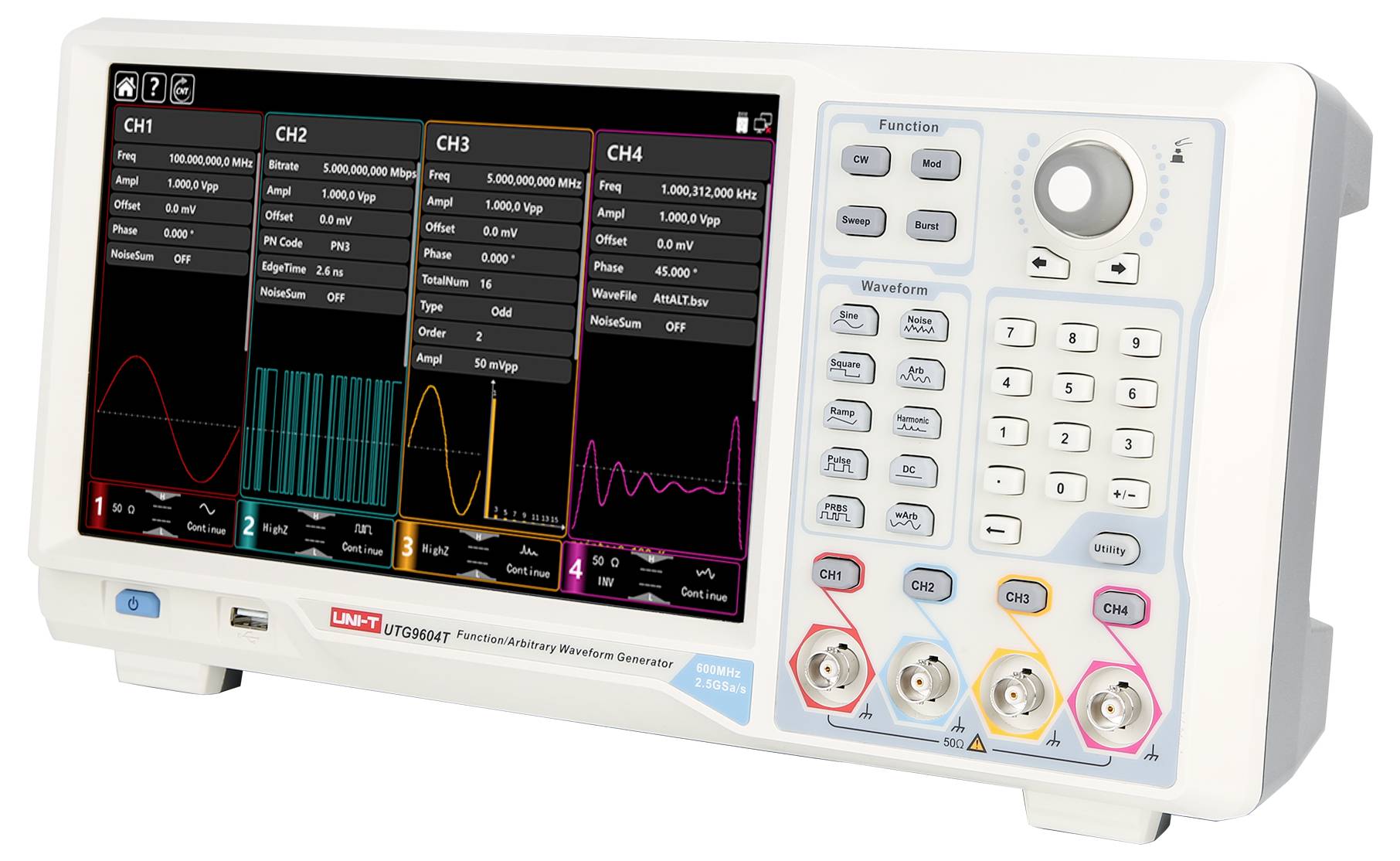

UTG9604T je 4-kanalni generator valovnih oblik, ki ponuja napredne funkcije, kot sta generiranje šuma in PRBS. Z največjo izhodno frekvenco 600 MHz in frekvenco vzorčenja do 2,5 Gsa/s zagotavlja natančno in stabilno generiranje signala zahvaljujoč tehnologiji neposrednega digitalnega sintetizatorja (DDS). UTG9604T navdušuje z visoko zmogljivostjo, vsestranskimi funkcijami in ultra fino ločljivostjo 1 μHz, kar je idealno za zahtevne aplikacije. Njegov 10,1-palčni zaslon na dotik visoke ločljivosti in ergonomska zasnova izboljšujeta udobje uporabnika in povečujeta učinkovitost za intuitivno in učinkovito upravljanje.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba

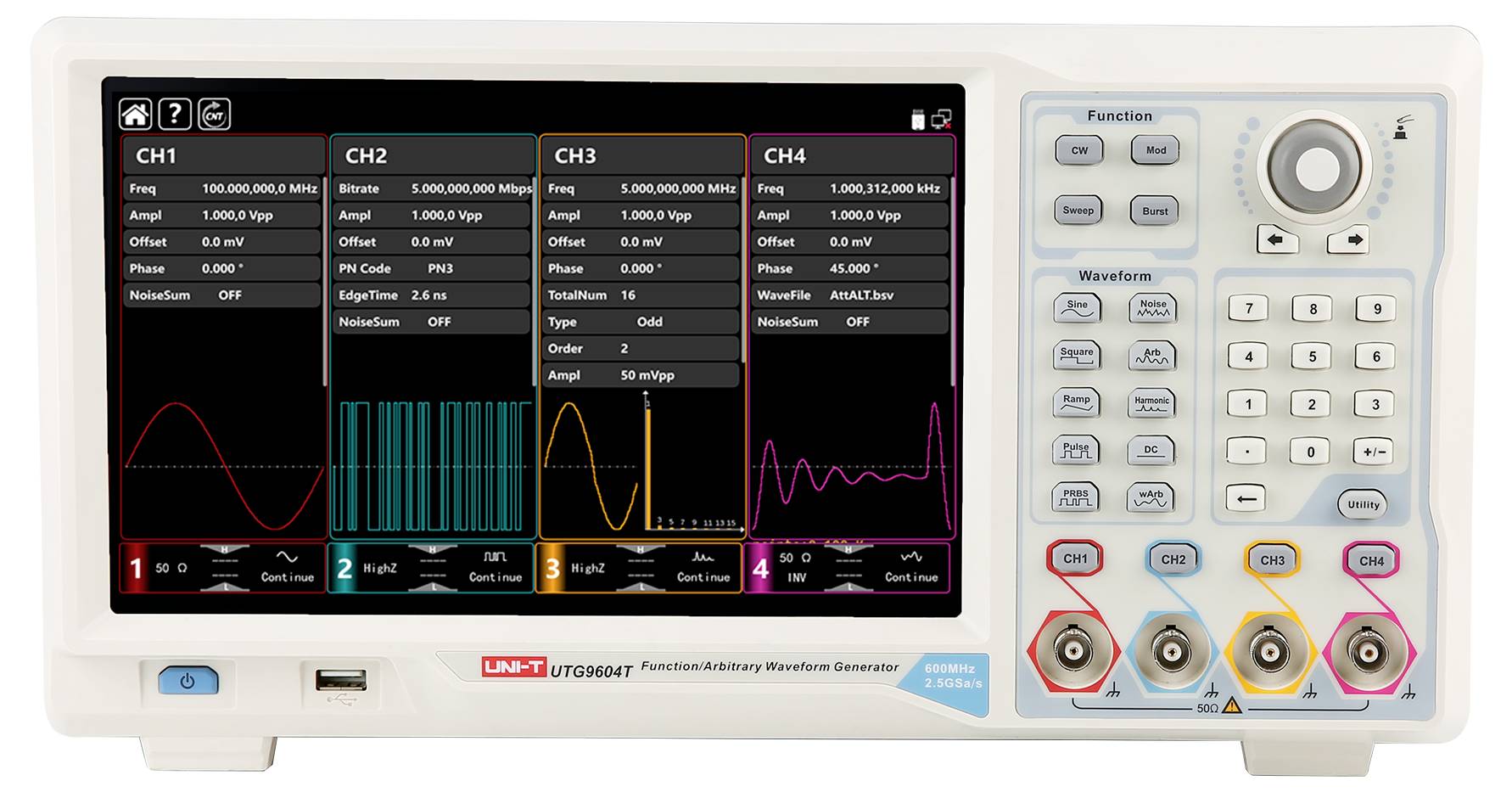

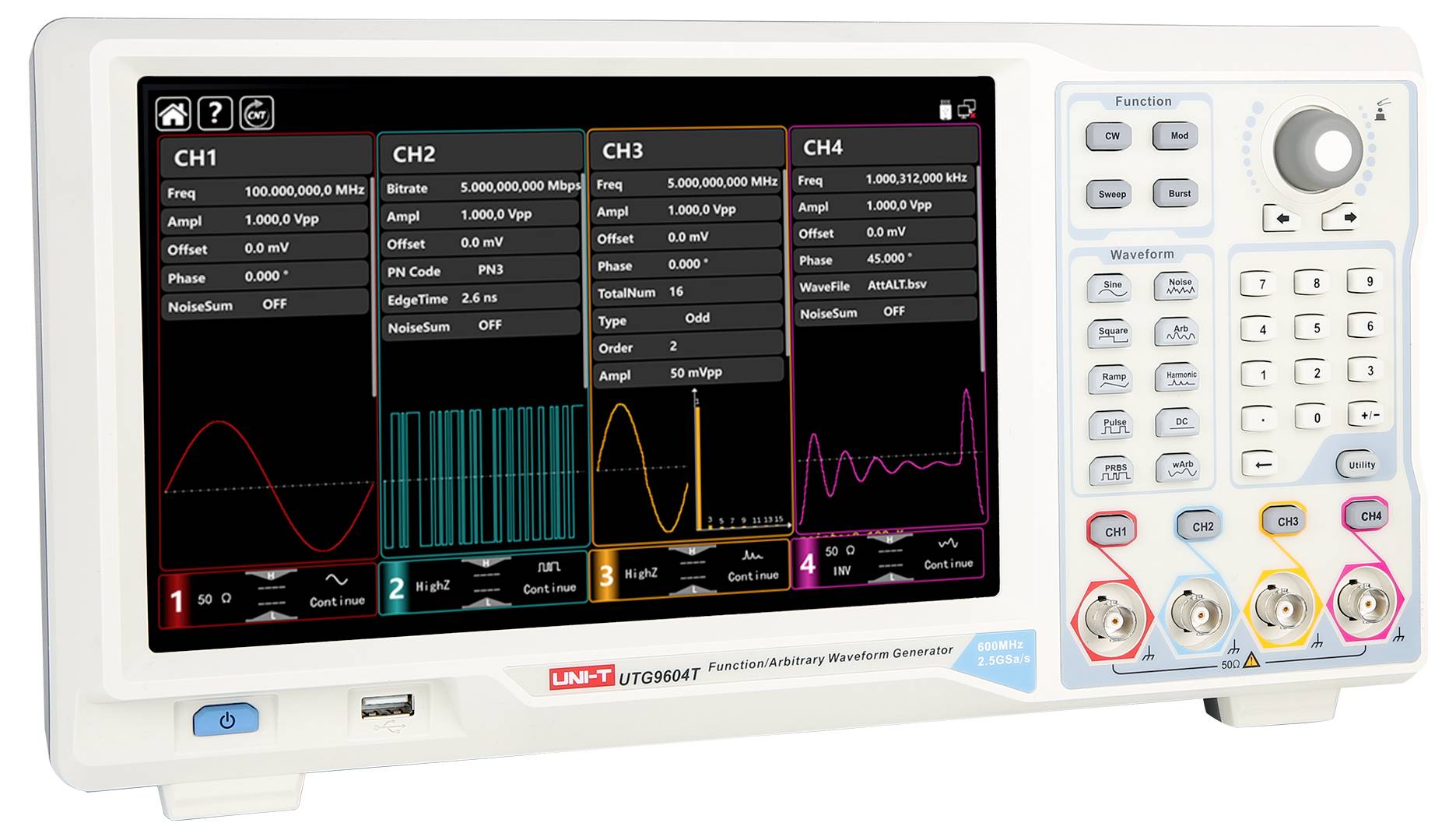

- - 10,1-palčni zaslon na dotik: UTG9604T ima 10,1-palčni kapacitivni zaslon na dotik z ločljivostjo 1280 × 800 in novo zasnovo uporabniškega vmesnika, ki zagotavlja intuitivno upravljanje in izboljšano uporabniško izkušnjo.
- - 4-kanalni izhod in 4 načini skeniranja: Standardni 4-kanalni izhod za sočasno generiranje različnih signalov. Poleg linearnega in logaritemskega načina pregledovanja UTG9604T ponuja dva nova načina:
- Koračni način: Natančne, postopne nastavitve
- Način seznama: Določene vrednosti ali točke za natančen nadzor generiranja signala
- - 8-mestni frekvenčni števec: Meri frekvence od 100 MHz do 800 MHz z visoko natančnostjo in analizira parametre, kot so frekvenca, periodni interval, delovni cikel ter pozitivne in negativne širine impulzov.
- - Vsestranski načini modulacije in poljubne valovne oblike: Podpira AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM in druge za učenje in testiranje komunikacijskih sistemov. Vsebuje več kot 200 vnaprej določenih poljubnih valovnih oblik za uporabo v inženirstvu, biomedicini, standardizaciji in matematiki.
- - Izhod protokola: Podpira SPI, I2C in UART, idealno za vsestransko testiranje digitalnih vmesnikov.
- - Funkcija PRBS in SNR:
- - Generator PRBS za testiranje stopnje bitnih napak pri visokohitrostnih prenosih podatkov
- - Funkcija SNR za prekrivanje Gaussovega šuma za oceno odpornosti naprav proti šumu
Obseg dostave
- - UTG9604T (4 kanali, 600 MHz)
- - Napajalni kabel × 1
- - USB podatkovni kabel × 1
- - BNC-BNC kabel × 4
- - Večjezična varnostna navodila
- - Hitri vodnik
- - Kalibracijski certifikat
Namigi
Drugi modeli
- UTG9354T: Generator valovnih oblik, izhodna frekvenca 350 MHz, frekvenca vzorčenja 2,5 GSa/s, vertikalna ločljivost 16-bit/14-bit, 4 kanali, poljubna dolžina valovne oblike 64 Mpts, 10,1-palčni TFT LCD zaslon na dotik.
- UTG9504T: Generator valovnih oblik, izhodna frekvenca 500 MHz, frekvenca vzorčenja 2,5 GSa/s, vertikalna ločljivost 16-bit/14-bit, 4 kanali, poljubna dolžina valovne oblike 64 Mpts, 10,1-palčni TFT LCD zaslon na dotik.
